WWTK0004-00# es un kit de demostración diseñado para presentar un display VATN con impresión a todo color, degradados de color suaves, tecnología Full-Viewing-Angle y función táctil integrada. Al simular un panel de control de aire acondicionado, el kit permite evaluar el aspecto del display, el comportamiento del ángulo de visión y la operación táctil en un escenario de aplicación realista.

La tecnología VATN ofrece alto contraste y excelentes prestaciones de visualización. Combinada con la impresión a todo color, permite crear una interfaz de usuario atractiva, manteniendo las ventajas de coste y la sencillez de control propias de la tecnología LCD monocroma. El sensor táctil integrado también ayuda a reducir el grosor del módulo y el coste total del sistema, al eliminar la necesidad de incorporar un panel táctil adicional.

Kit de demostración alternativo: WWTK0003-00# también está disponible para aplicaciones que requieren una dirección de visión estándar a las 6 en punto. En comparación con WWTK0004-00#, WWTK0003-00# permite demostrar las prestaciones de un VATN a todo color, pero sin efectos de degradado de color suave.

Ambos kits de demostración comparten la misma plataforma de hardware, pero se diferencian por la tecnología de ángulo de visión y el rendimiento de reproducción del color.

Características eléctricas

Nota: las características eléctricas indicadas anteriormente corresponden al modelo WWTK0004-00#. El modelo alternativo WWTK0003-00# está disponible bajo pedido.

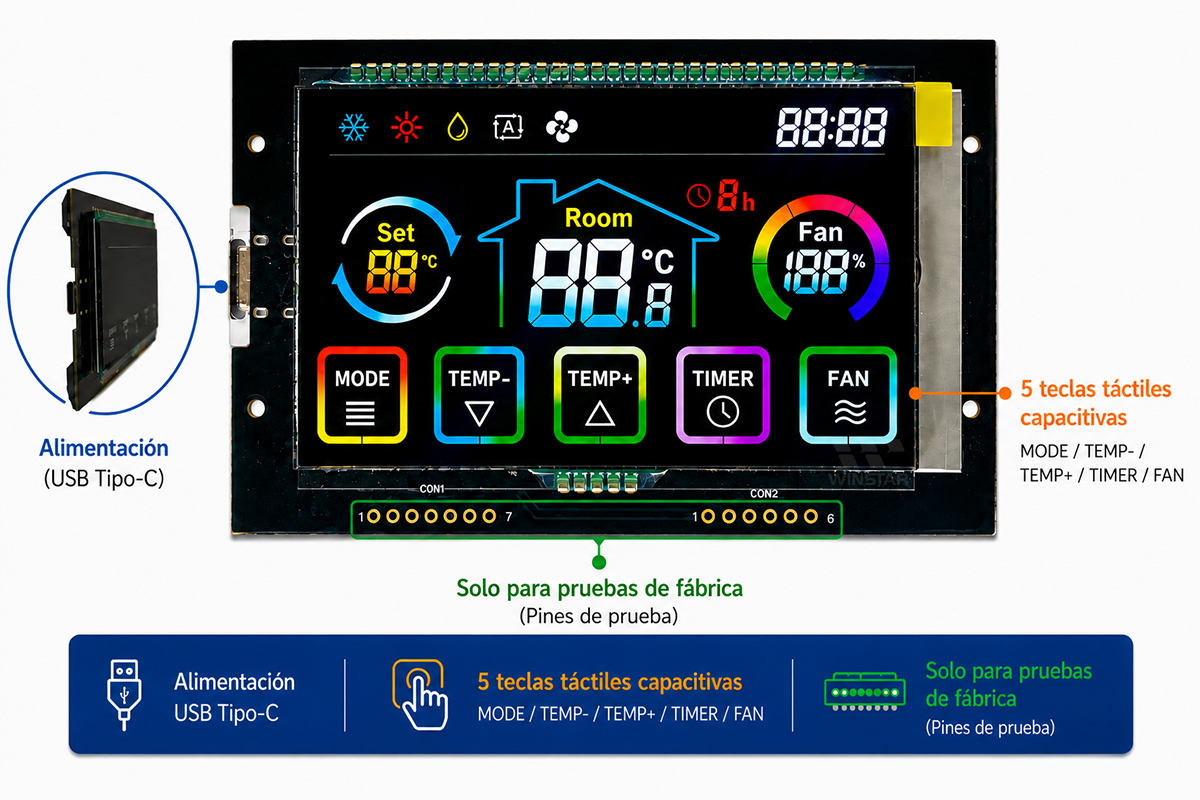

Configuración de hardware

Este kit de demostración es plug-and-play. Basta con utilizar un cable USB Type-C para alimentar el dispositivo.

El kit de demostración incorpora cinco teclas táctiles:

• Mode: permite cambiar entre los modos Cool, Heat, Dry, Auto y Fan.
• TEMP-: reduce la temperatura ajustada.
• TEMP+: aumenta la temperatura ajustada.
• TIMER: configura el temporizador de apagado.
• FAN: ajusta la velocidad del ventilador.

Prestaciones del ángulo de visión

WWTK0004-00# utiliza la tecnología Full-Viewing-Angle, como se muestra a continuación. En comparación con el panel VATN estándar utilizado en el modelo WWTK0003-00#, el panel Full-Viewing-Angle proporciona un rango de visión más amplio, pero presenta una menor transmitancia luminosa y, por lo tanto, requiere una retroiluminación de mayor brillo. Los clientes pueden seleccionar el kit de demostración más adecuado en función de los requisitos de su aplicación.

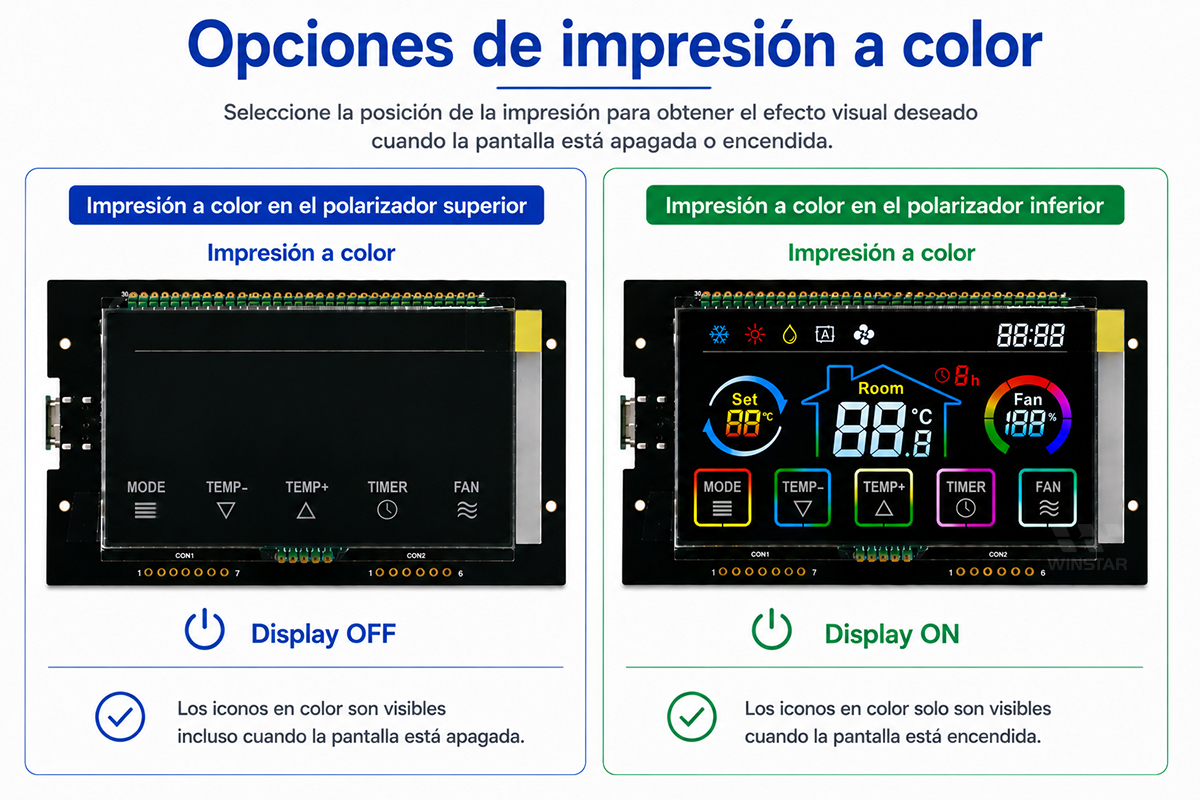

Opciones de impresión a color

La impresión a color puede aplicarse tanto al polarizador superior como al polarizador inferior, generando en cada caso un efecto visual diferente. Cuando la impresión se aplica al polarizador superior, los iconos en color permanecen visibles sobre la superficie del vidrio incluso cuando el display está apagado.

Por el contrario, si la impresión se aplica al polarizador inferior, los colores solo se hacen visibles cuando el display está encendido.
