WWTK0004-00# é um kit de demonstração desenvolvido para apresentar um display VATN com impressão colorida, gradientes de cor suaves, tecnologia Full-Viewing-Angle e função touch integrada. Ao simular um painel de controle de ar-condicionado, o kit permite avaliar o aspecto visual do display, o desempenho do ângulo de visão e a operação touch em um cenário de aplicação realista.

A tecnologia VATN oferece alto contraste e excelente desempenho de visualização. Combinada com impressão colorida, permite criar uma interface de usuário atrativa, mantendo as vantagens de custo e a simplicidade de acionamento típicas da tecnologia LCD monocromática. O sensor touch integrado também contribui para reduzir a espessura do módulo e o custo total do sistema, eliminando a necessidade de um painel touch adicional.

Kit de demonstração alternativo: O WWTK0003-00# também está disponível para aplicações que exigem direção de visualização padrão em 6 horas. Em comparação com o WWTK0004-00#, o WWTK0003-00# permite demonstrar o desempenho de um VATN colorido, porém sem efeitos suaves de gradiente de cor.

Os dois kits de demonstração utilizam a mesma plataforma de hardware, mas diferem na tecnologia de ângulo de visão e no desempenho de reprodução de cores.

Características elétricas

Observação: as características elétricas acima se aplicam ao modelo WWTK0004-00#. O modelo alternativo WWTK0003-00# está disponível sob consulta.

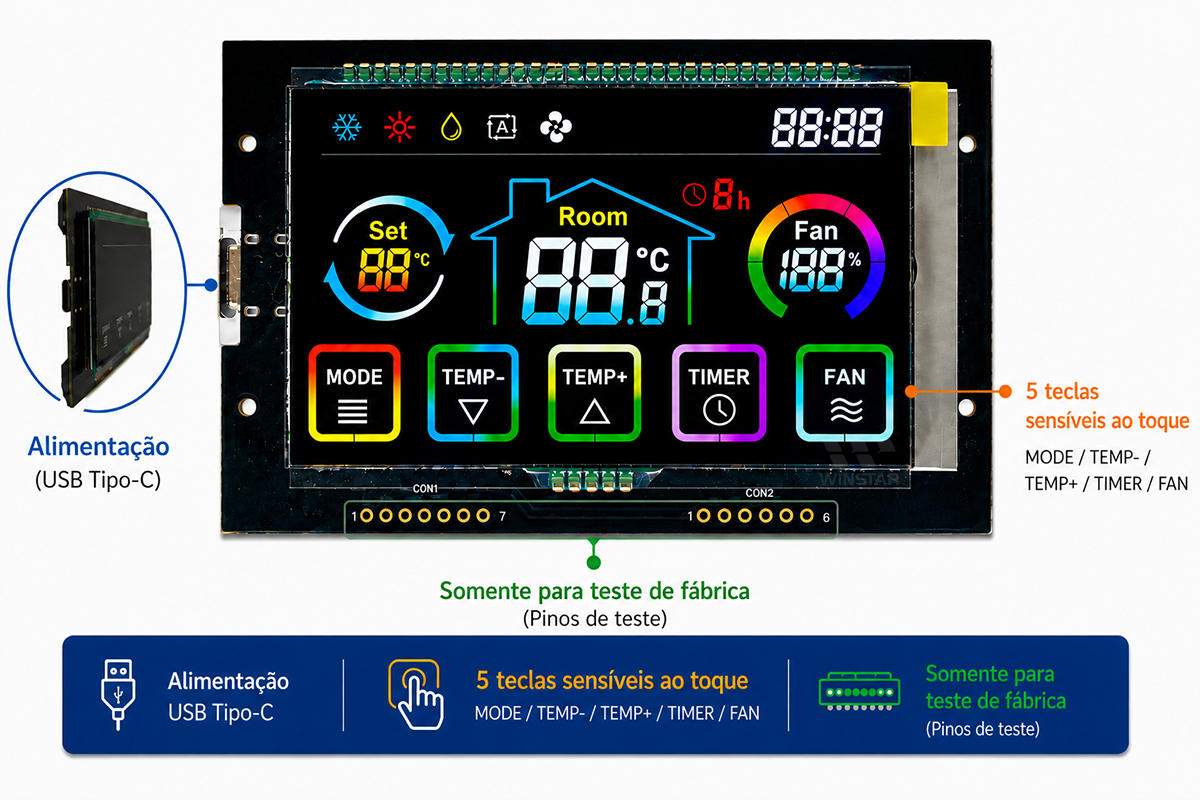

Configuração de hardware

Este kit de demonstração é plug-and-play. Basta utilizar um cabo USB Type-C para alimentar o dispositivo.

O kit de demonstração conta com cinco teclas touch:

• Mode: Alterna entre os modos Cool, Heat, Dry, Auto e Fan.
• TEMP-: Reduz a temperatura ajustada.
• TEMP+: Aumenta a temperatura ajustada.
• TIMER: Configura o timer de desligamento.
• FAN: Ajusta a velocidade do ventilador.

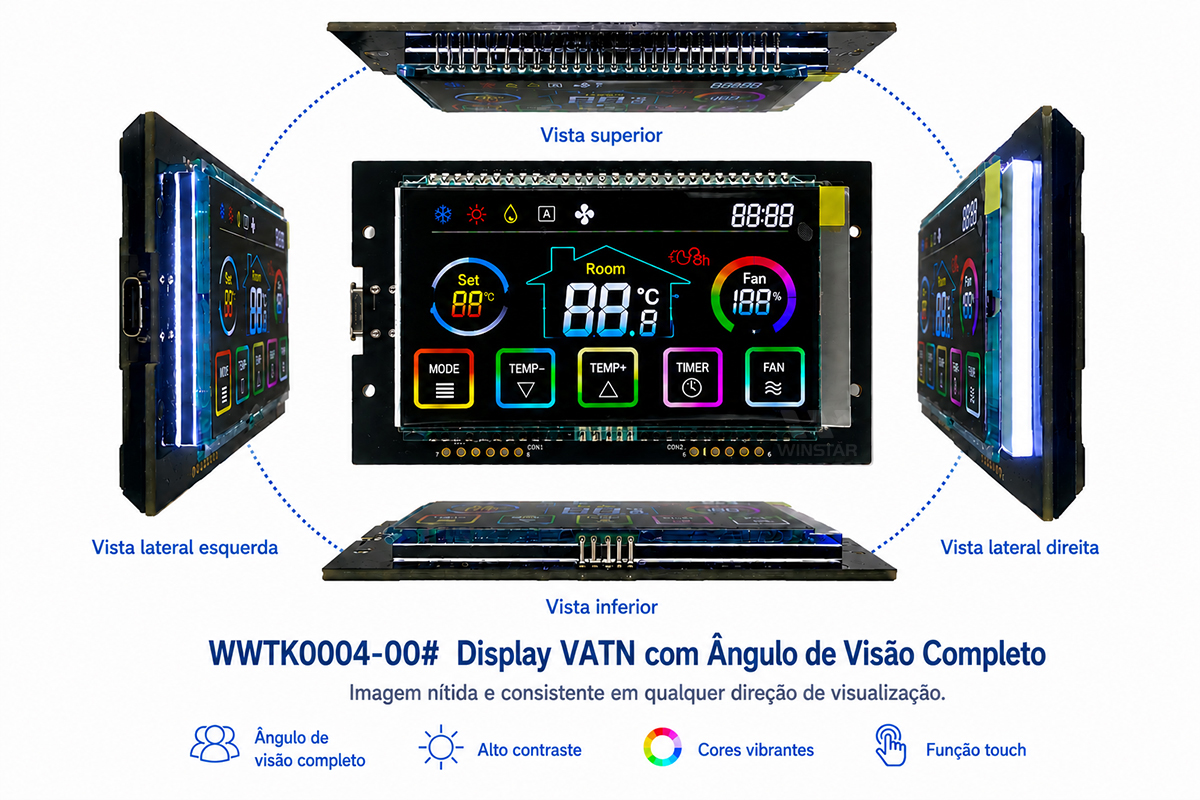

Desempenho do ângulo de visão

O WWTK0004-00# utiliza a tecnologia Full-Viewing-Angle, conforme ilustrado abaixo. Em comparação com o painel VATN padrão utilizado no modelo WWTK0003-00#, o painel Full-Viewing-Angle oferece uma faixa de visualização mais ampla, porém apresenta menor transmitância luminosa e, por isso, requer uma retroiluminação de maior brilho. Os clientes podem selecionar o kit de demonstração mais adequado de acordo com os requisitos da aplicação.

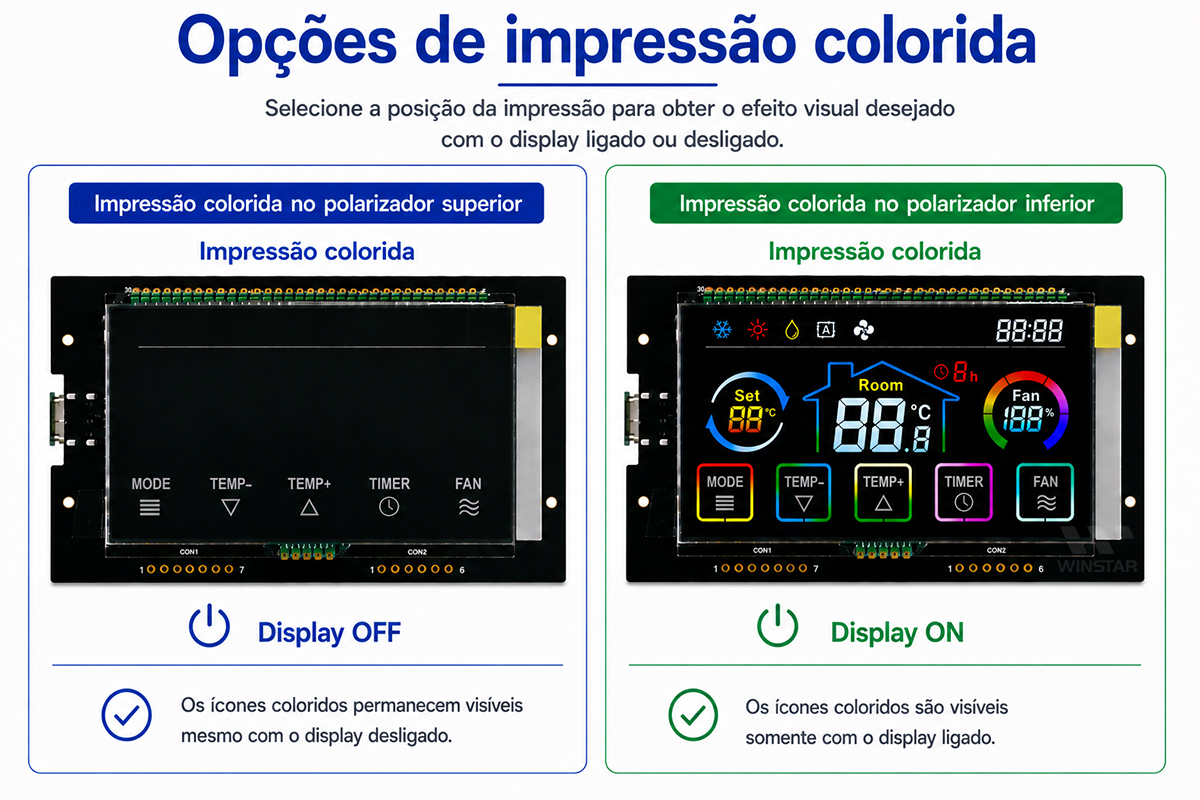

Opções de impressão colorida

A impressão colorida pode ser aplicada ao polarizador superior ou inferior, produzindo efeitos visuais distintos. Quando aplicada ao polarizador superior, os ícones coloridos permanecem visíveis na superfície do vidro mesmo com o display desligado.

Por outro lado, quando a impressão é aplicada ao polarizador inferior, as cores ficam visíveis somente quando o display está ligado.
