WWTK0004-00# est un kit de démonstration conçu pour présenter un afficheur VATN intégrant une impression en couleur, des dégradés de couleur fluides, la technologie Full-Viewing-Angle ainsi qu’une fonction tactile intégrée. En simulant un panneau de commande de climatisation, ce kit permet d’évaluer l’aspect visuel de l’afficheur, les performances d’angle de vision et l’utilisation tactile dans un contexte d’application réaliste.

La technologie VATN offre un contraste élevé et d’excellentes performances d’affichage. Associée à l’impression en couleur, elle permet de créer une interface utilisateur attractive tout en conservant les avantages de coût et la simplicité de pilotage propres à la technologie LCD monochrome. Le capteur tactile intégré contribue également à réduire l’épaisseur du module et le coût global du système, en supprimant la nécessité d’ajouter un panneau tactile supplémentaire.

Kit de démonstration alternatif : WWTK0003-00# est également disponible pour les applications nécessitant un angle de vision standard à 6 heures. Par rapport au WWTK0004-00#, WWTK0003-00# permet de démontrer les performances d’un VATN en couleur, sans effet de dégradé de couleur fluide.

Les deux kits de démonstration reposent sur la même plateforme matérielle, mais se distinguent par leur technologie d’angle de vision et leurs performances de rendu des couleurs.

Caractéristiques électriques

Remarque : les caractéristiques électriques ci-dessus s’appliquent au modèle WWTK0004-00#. Le modèle alternatif WWTK0003-00# est disponible sur demande.

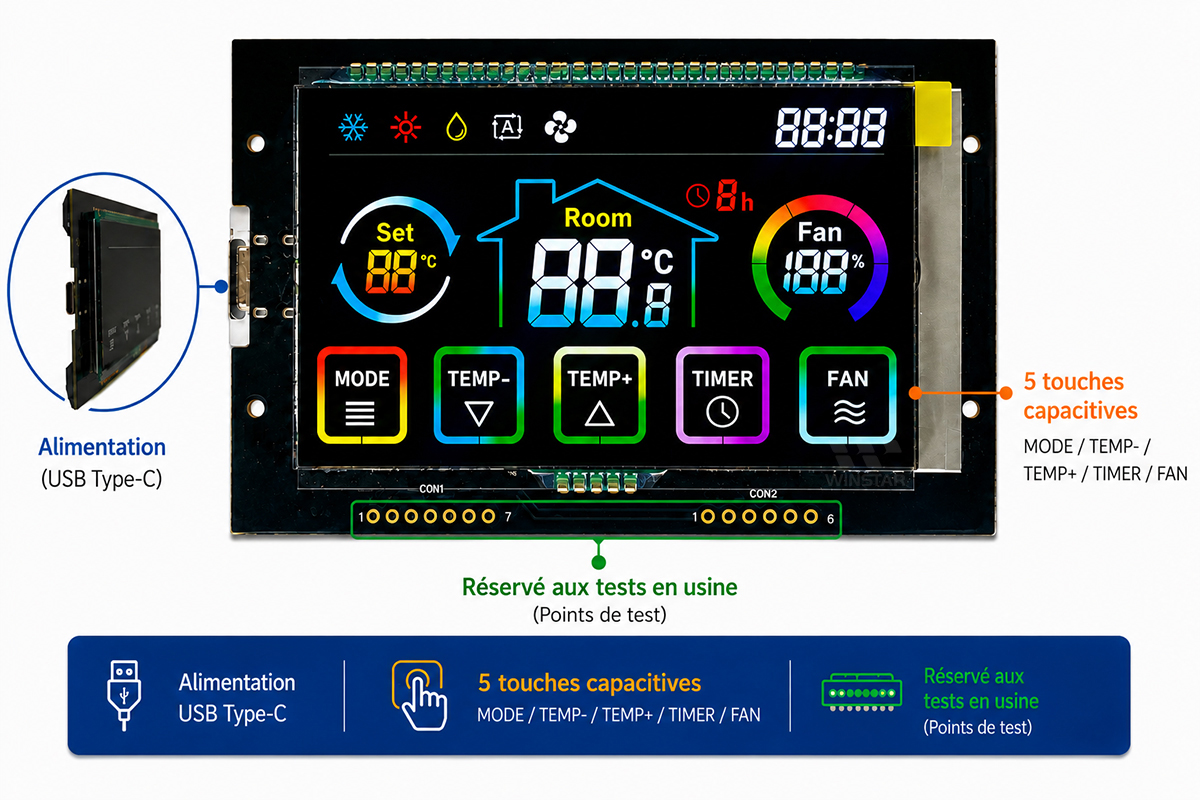

Configuration matérielle

Ce kit de démonstration est prêt à l’emploi. Il suffit d’utiliser un câble USB Type-C pour alimenter l’appareil.

Le kit de démonstration dispose de cinq touches tactiles :

• Mode : permet de basculer entre les modes Cool, Heat, Dry, Auto et Fan.
• TEMP- : diminue la température réglée.
• TEMP+ : augmente la température réglée.
• TIMER : configure la minuterie d’arrêt.
• FAN : ajuste la vitesse du ventilateur.

Performance de l’angle de vision

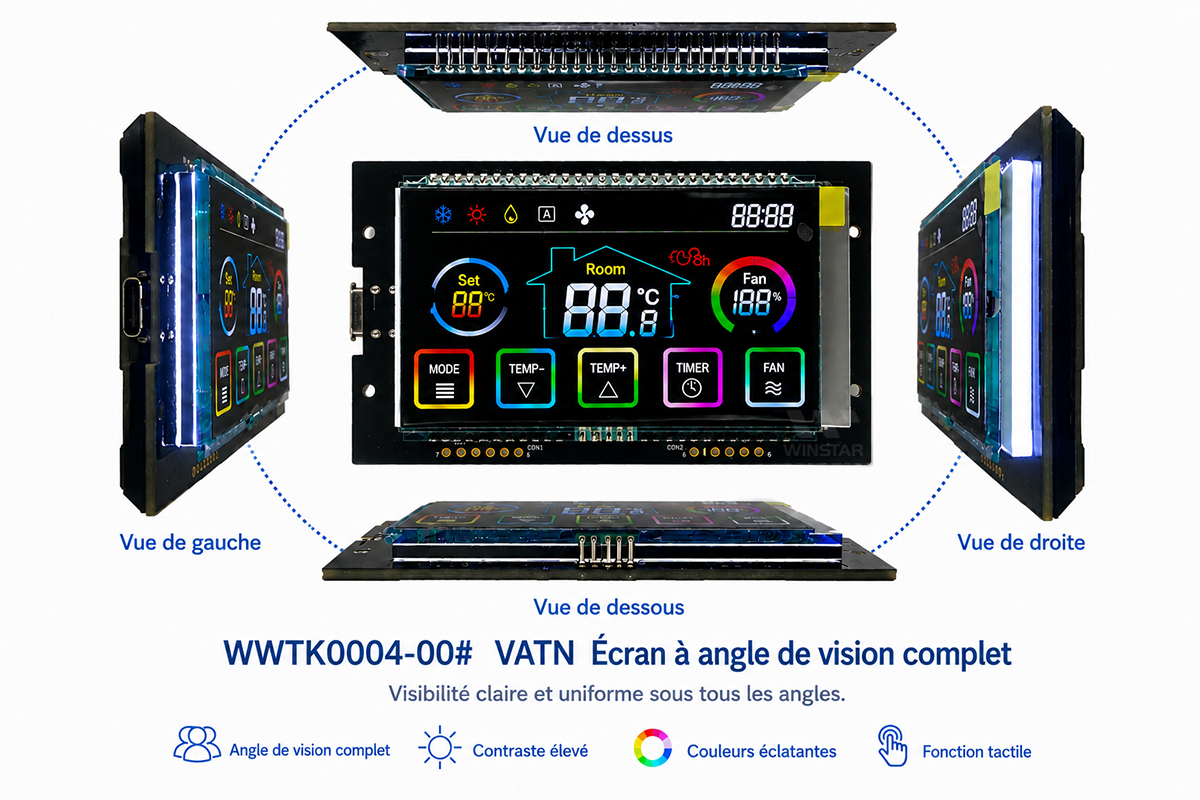

WWTK0004-00# utilise la technologie Full-Viewing-Angle, comme illustré ci-dessous. Par rapport au panneau VATN standard utilisé dans le modèle WWTK0003-00#, le panneau Full-Viewing-Angle offre une plage de vision plus large, mais présente une transmittance lumineuse plus faible et nécessite donc un rétroéclairage de plus forte luminosité. Les clients peuvent sélectionner le kit de démonstration adapté en fonction des exigences de leur application.

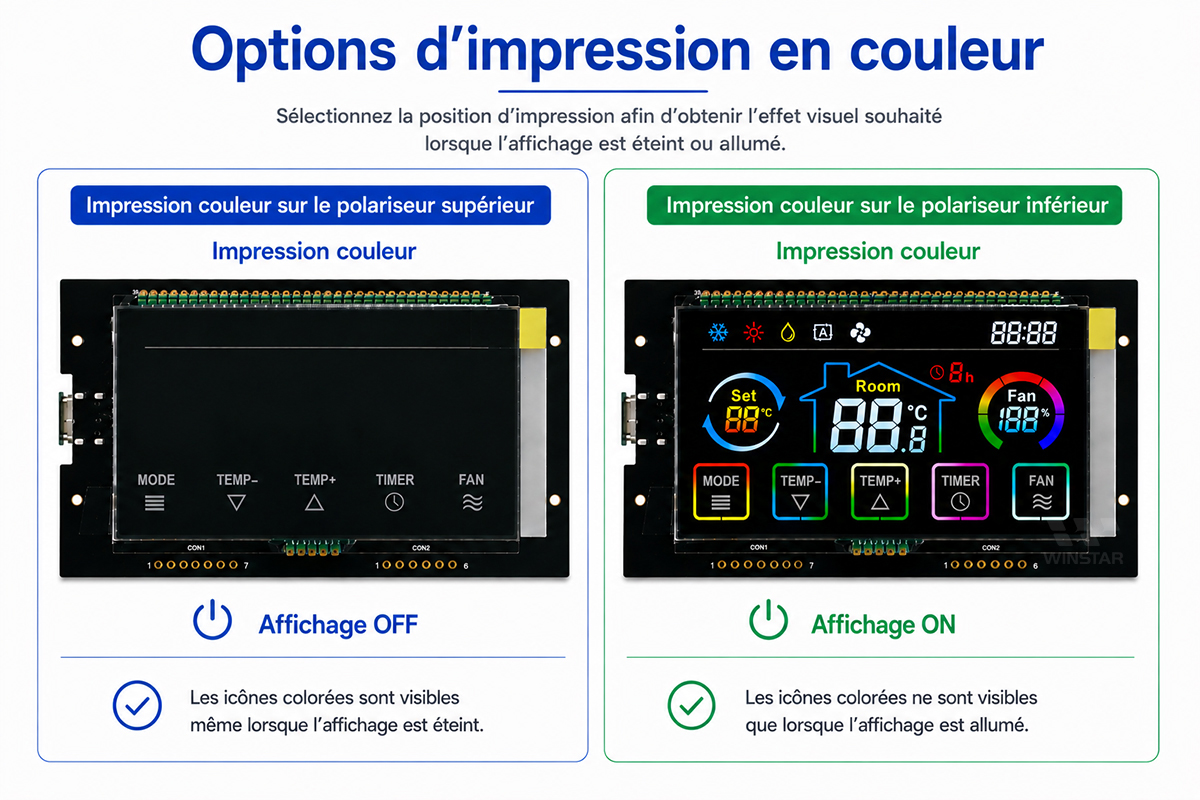

Options d’impression en couleur

L’impression en couleur peut être appliquée sur le polariseur supérieur ou inférieur, produisant dans chaque cas un effet visuel distinct. Lorsque l’impression est appliquée sur le polariseur supérieur, les icônes colorées restent visibles à la surface du verre même lorsque l’afficheur est éteint.

À l’inverse, si l’impression est appliquée sur le polariseur inférieur, les couleurs ne deviennent visibles que lorsque l’afficheur est allumé.
