WWTK0004-00# ist ein Demokit zur Demonstration eines VATN-Displays mit vollflächigem Farbdruck, sanften Farbverläufen, Full-Viewing-Angle-Technologie und integrierter Touch-Funktion. Durch die Simulation eines Bedienfelds für Klimaanlagen ermöglicht das Demokit die Bewertung der Displaydarstellung, der Blickwinkeleigenschaften sowie der Touch-Bedienung unter realitätsnahen Einsatzbedingungen.

Die VATN-Technologie bietet einen hohen Kontrast und eine hervorragende Darstellungsqualität. In Kombination mit vollflächigem Farbdruck entsteht eine ansprechende Benutzeroberfläche, während gleichzeitig die Kostenvorteile und die einfache Ansteuerung der monochromen LCD-Technologie erhalten bleiben. Der integrierte Touchsensor trägt außerdem dazu bei, die Modulbauhöhe sowie die Gesamtkosten des Systems zu reduzieren, da kein zusätzliches Touchpanel erforderlich ist.

Alternatives Demokit: Das Modell WWTK0003-00# eignet sich für Anwendungen mit einem Standard-Blickwinkel in 6-Uhr-Richtung. Im Vergleich zum WWTK0004-00# demonstriert das WWTK0003-00# die Leistungsfähigkeit eines vollfarbigen VATN-Displays, jedoch ohne sanfte Farbverläufe.

Beide Demokits basieren auf derselben Hardwareplattform und unterscheiden sich hauptsächlich hinsichtlich der Blickwinkeltechnologie und der Farbwiedergabe.

Elektrische Kenndaten

Hinweis: Die oben aufgeführten elektrischen Kenndaten gelten für das Modell WWTK0004-00#. Das alternative Modell WWTK0003-00# ist auf Anfrage erhältlich.

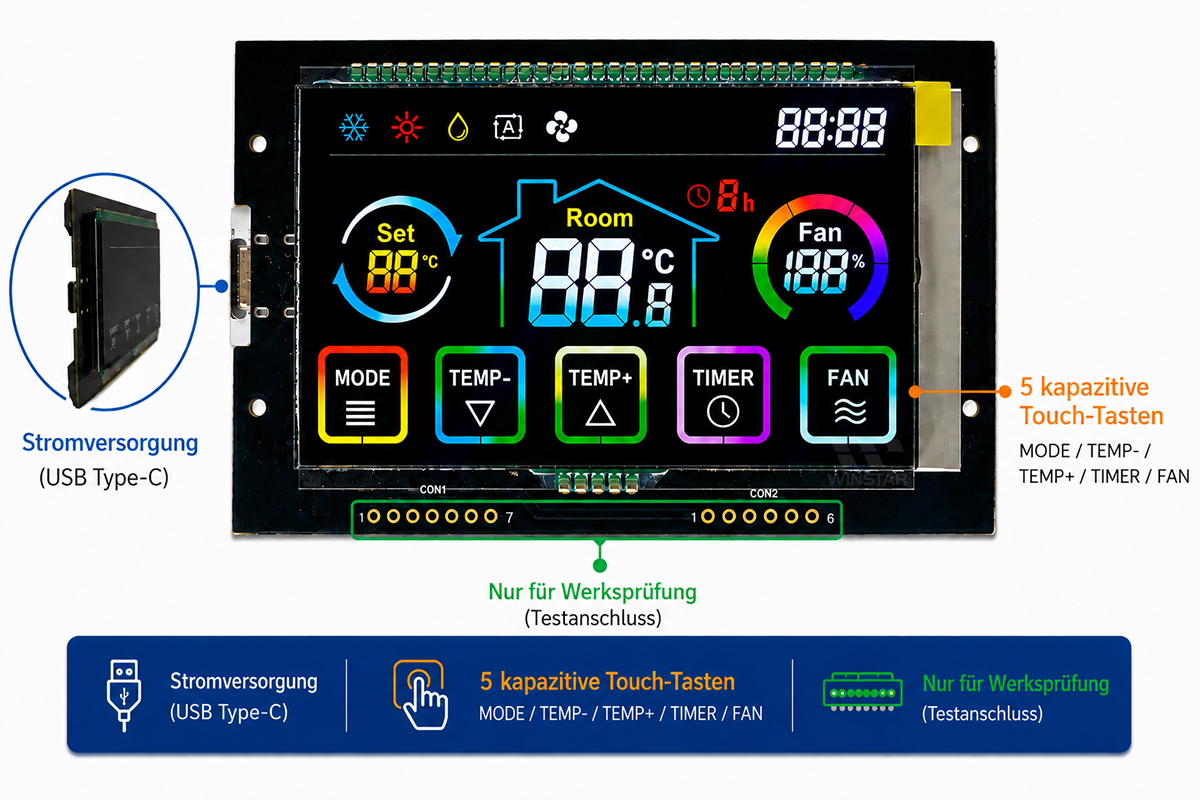

Hardwarekonfiguration

Das Demokit ist sofort einsatzbereit (Plug-and-Play). Zur Inbetriebnahme genügt der Anschluss eines USB-Type-C-Kabels zur Spannungsversorgung.

Das Demokit verfügt über fünf Touch-Tasten:

• Mode: Umschalten zwischen den Betriebsarten Cool, Heat, Dry, Auto und Fan.
• TEMP-: Solltemperatur verringern.
• TEMP+: Solltemperatur erhöhen.
• TIMER: Ausschalttimer einstellen.
• FAN: Lüfterdrehzahl einstellen.

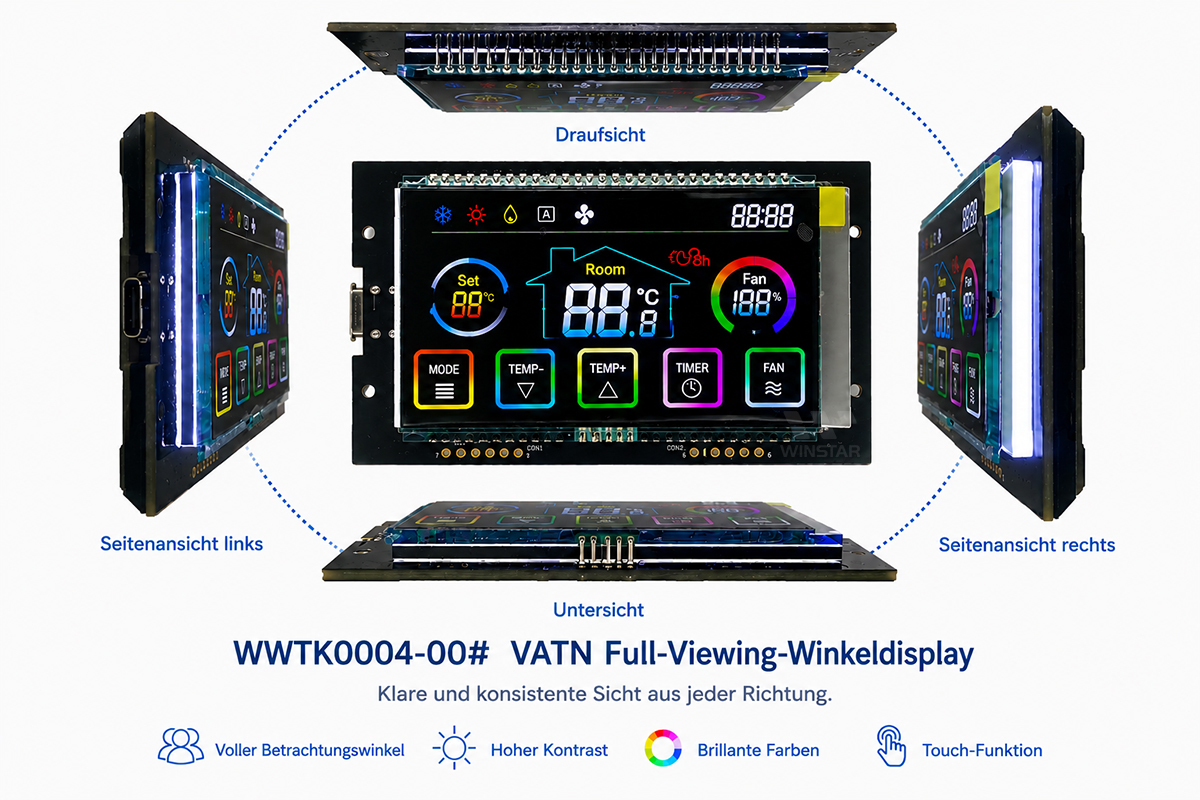

Blickwinkelverhalten

Das WWTK0004-00# nutzt die Full-Viewing-Angle-Technologie, wie unten dargestellt. Im Vergleich zum standardmäßigen VATN-Panel des WWTK0003-00# bietet das Full-Viewing-Angle-Panel einen größeren Betrachtungswinkel, weist jedoch eine geringere Lichtdurchlässigkeit auf und erfordert daher eine Hintergrundbeleuchtung mit höherer Helligkeit. Je nach Anwendungsanforderung kann das passende Demokit ausgewählt werden.

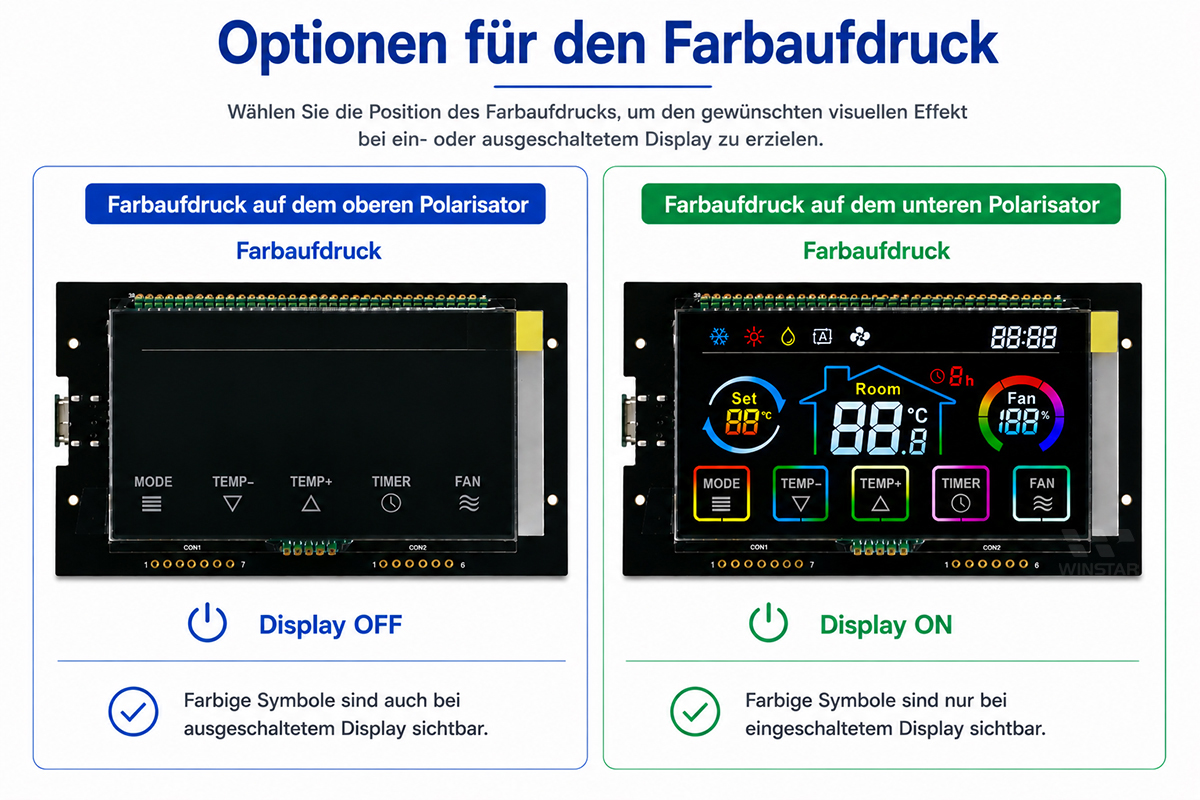

Optionen für den Farbdruck

Der Farbdruck kann entweder auf dem oberen oder dem unteren Polarisator aufgebracht werden und erzeugt jeweils unterschiedliche optische Effekte. Erfolgt der Druck auf dem oberen Polarisator, bleiben die farbigen Symbole auf der Glasoberfläche auch bei ausgeschaltetem Display sichtbar.

Wird der Farbdruck hingegen auf dem unteren Polarisator aufgebracht, werden die Farben erst sichtbar, wenn das Display eingeschaltet ist.
