WWTK0004-00#는 풀컬러 인쇄, 부드러운 컬러 그라데이션, Full-Viewing-Angle 기술 및 통합 터치 기능을 갖춘 VATN 디스플레이의 특성을 시연하기 위한 데모 키트입니다. 에어컨 제어 패널을 모사한 화면 구성을 통해 실제 적용 환경에 가까운 조건에서 표시 품질, 시야각 성능 및 터치 조작성을 평가할 수 있습니다.

VATN 기술은 높은 명암비와 우수한 표시 성능을 제공합니다. 풀컬러 인쇄와 결합하면 단색 LCD의 비용 경쟁력과 간단한 구동 특성을 유지하면서도 시인성이 높은 사용자 인터페이스를 구현할 수 있습니다. 또한 터치 센서를 디스플레이에 통합하여 별도의 터치 패널이 필요 없으므로 모듈 두께와 전체 시스템 비용을 줄이는 데 도움이 됩니다.

대체 데모 키트: WWTK0003-00#는 표준 6시 방향 시야각이 필요한 애플리케이션에 사용할 수 있습니다. WWTK0004-00#와 비교하여, WWTK0003-00#는 풀컬러 VATN 표시 성능을 시연할 수 있으나 부드러운 컬러 그라데이션 효과는 지원하지 않습니다.

두 데모 키트는 동일한 하드웨어 플랫폼을 사용하며, 주요 차이는 시야각 기술과 색 재현 성능에 있습니다.

전기적 특성

참고: 위 전기적 특성은 WWTK0004-00# 기준입니다. WWTK0003-00#는 요청 시 제공 가능합니다.

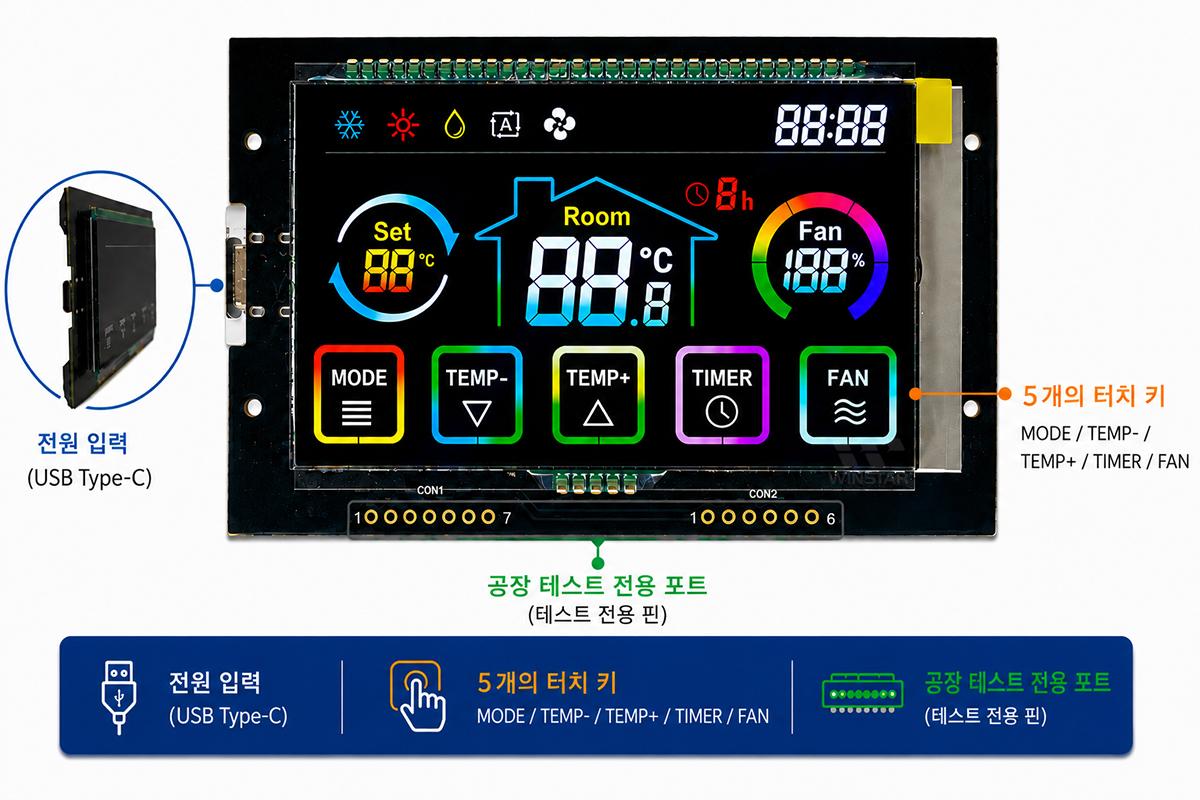

하드웨어 구성

본 데모 키트는 플러그 앤 플레이 방식으로 사용할 수 있으며, Type-C USB 케이블을 연결하여 전원을 공급하면 바로 동작합니다.

본 데모 키트에는 5개의 터치 키가 제공됩니다.

• Mode: Cool, Heat, Dry, Auto, Fan 모드를 전환합니다.
• TEMP-: 설정 온도를 낮춥니다.
• TEMP+: 설정 온도를 높입니다.
• TIMER: 꺼짐 타이머를 설정합니다.
• FAN: 팬 속도를 조절합니다.

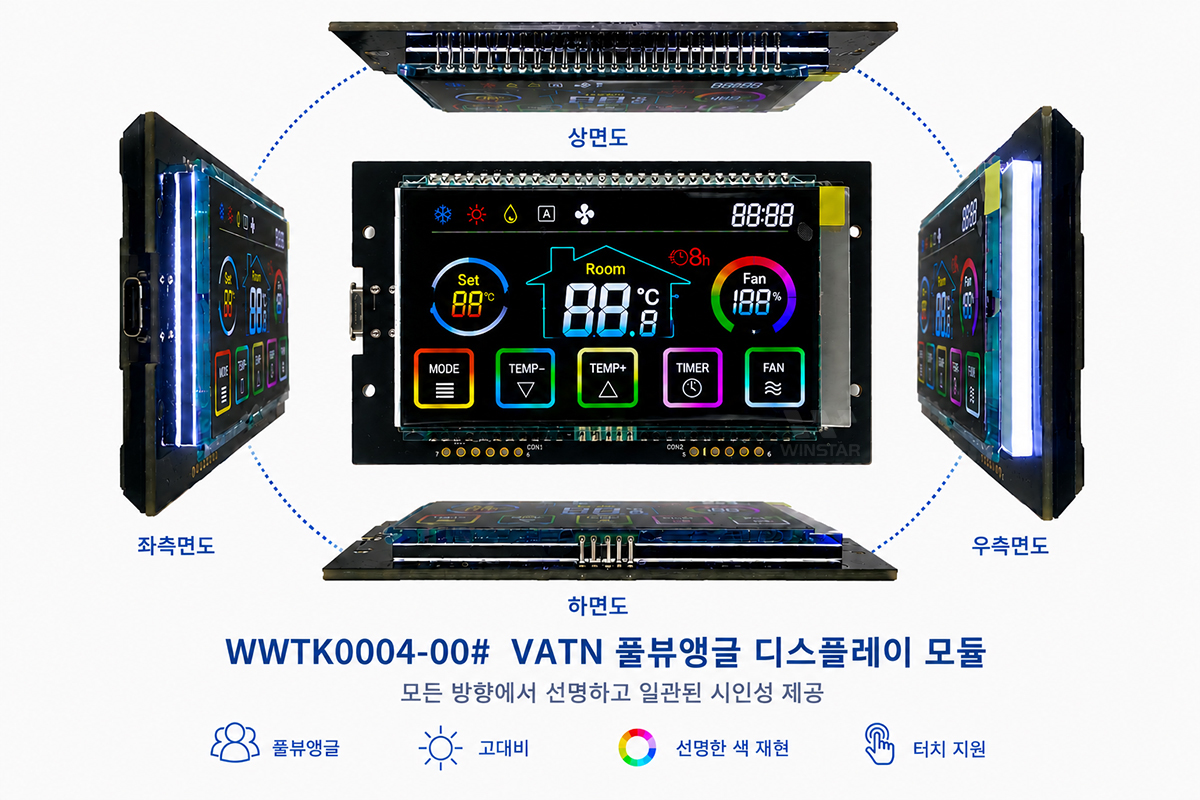

시야각 성능

WWTK0004-00#는 아래 그림과 같이 Full-Viewing-Angle 기술을 적용했습니다. WWTK0003-00#에 사용된 표준 VATN 패널과 비교하면, Full-Viewing-Angle 패널은 더 넓은 시야 범위를 제공하지만 투과율이 낮아 더 높은 휘도의 백라이트가 필요합니다. 고객은 실제 애플리케이션 요구 사항에 따라 적합한 데모 키트를 선택할 수 있습니다.

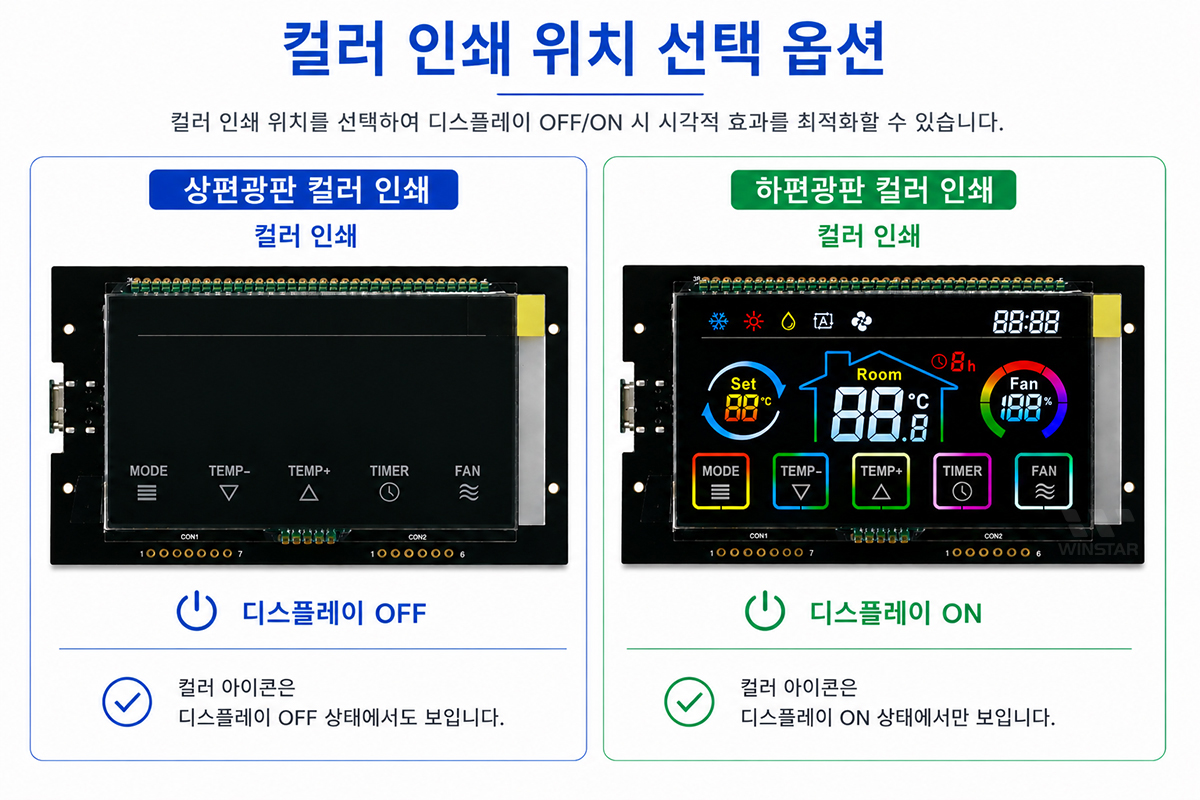

컬러 인쇄 옵션

컬러 인쇄는 상부 편광판 또는 하부 편광판에 적용할 수 있으며, 적용 위치에 따라 서로 다른 시각적 효과를 제공합니다. 상부 편광판에 인쇄할 경우, 디스플레이 전원이 꺼진 상태에서도 유리 표면의 컬러 아이콘을 확인할 수 있습니다.

반대로 하부 편광판에 인쇄할 경우, 컬러 아이콘은 디스플레이 전원이 켜진 상태에서만 표시됩니다.
