WWTK0004-00# è un kit dimostrativo progettato per mostrare le prestazioni di un display VATN con stampa a colori, sfumature cromatiche uniformi, tecnologia Full-Viewing-Angle e funzionalità touch integrata. Simulando il pannello di controllo di un condizionatore d'aria, il kit consente di valutare l'aspetto del display, le prestazioni dell'angolo di visione e l'esperienza d'uso del touch in uno scenario applicativo realistico.

La tecnologia VATN offre un contrasto elevato e un'eccellente qualità di visualizzazione. In combinazione con la stampa a colori, permette di realizzare un'interfaccia utente dall'aspetto accattivante, mantenendo al tempo stesso i vantaggi in termini di costi e la semplicità di pilotaggio tipici della tecnologia LCD monocromatica. Il sensore touch integrato contribuisce inoltre a ridurre lo spessore del modulo e il costo complessivo del sistema, eliminando la necessità di un pannello touch aggiuntivo.

Kit dimostrativo alternativo: WWTK0003-00# è disponibile per applicazioni che richiedono un angolo di visione standard a ore 6. Rispetto a WWTK0004-00#, WWTK0003-00# consente di dimostrare le prestazioni di un display VATN a colori, ma senza l'effetto di sfumatura cromatica uniforme.

I due kit dimostrativi condividono la stessa piattaforma hardware e si differenziano principalmente per la tecnologia dell'angolo di visione e le prestazioni di resa cromatica.

Caratteristiche elettriche

Nota: le caratteristiche elettriche sopra riportate si riferiscono al modello WWTK0004-00#. Il modello alternativo WWTK0003-00# è disponibile su richiesta.

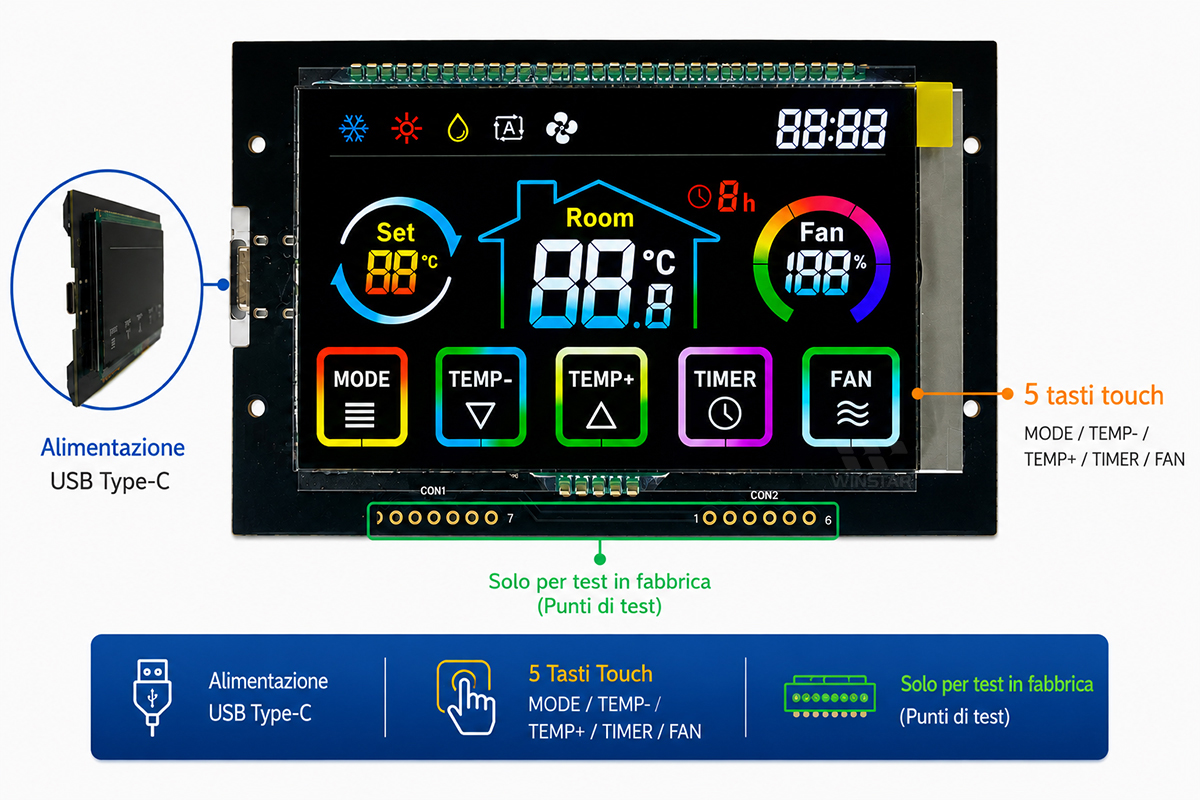

Configurazione hardware

Il kit dimostrativo è plug-and-play. È sufficiente collegare un cavo USB Type-C per alimentare il dispositivo.

Il kit dimostrativo dispone di cinque tasti touch:

• Mode: Consente di selezionare le modalità Cool, Heat, Dry, Auto e Fan.
• TEMP-: Riduce la temperatura impostata.
• TEMP+: Aumenta la temperatura impostata.
• TIMER: Imposta il timer di spegnimento.
• FAN: Regola la velocità della ventola.

Prestazioni dell'angolo di visione

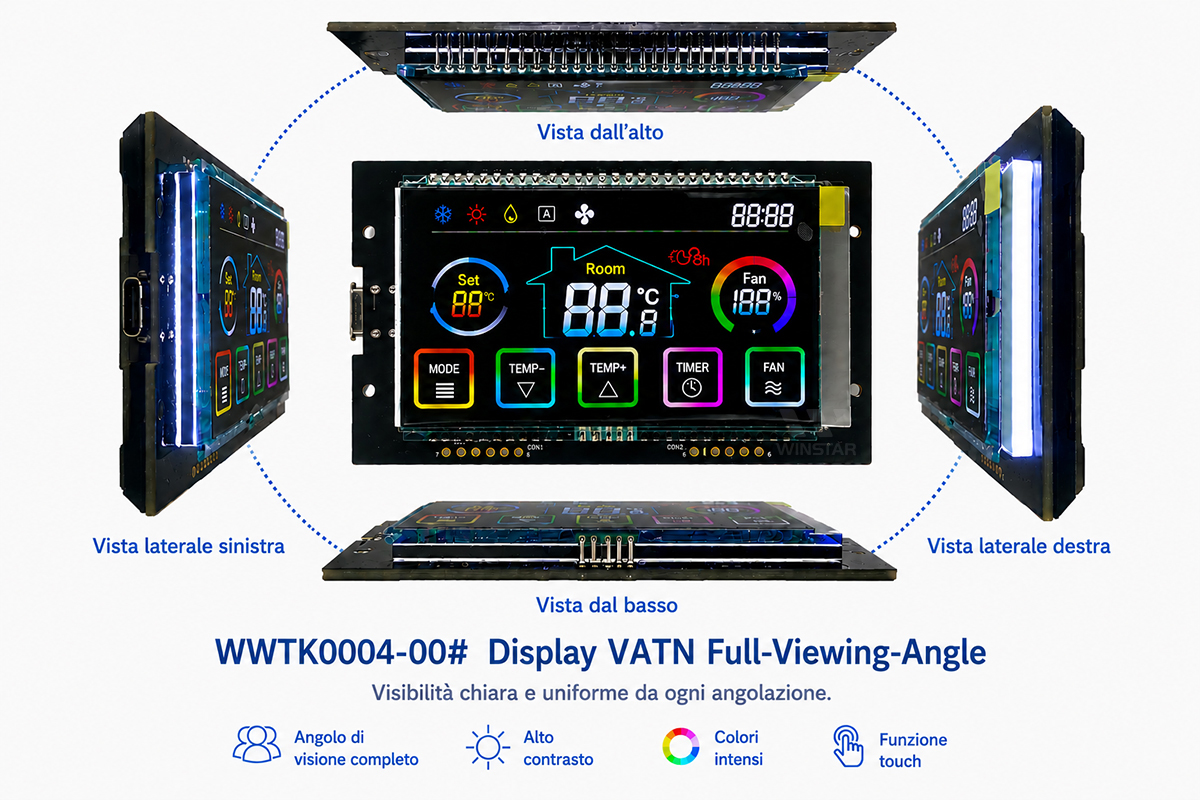

WWTK0004-00# utilizza la tecnologia Full-Viewing-Angle, come illustrato di seguito. Rispetto al pannello VATN standard impiegato nel modello WWTK0003-00#, il pannello Full-Viewing-Angle offre un angolo di visione più ampio, ma presenta una trasmittanza luminosa inferiore e richiede pertanto una retroilluminazione di maggiore luminosità. Gli utenti possono scegliere il kit dimostrativo più adatto in base ai requisiti della propria applicazione.

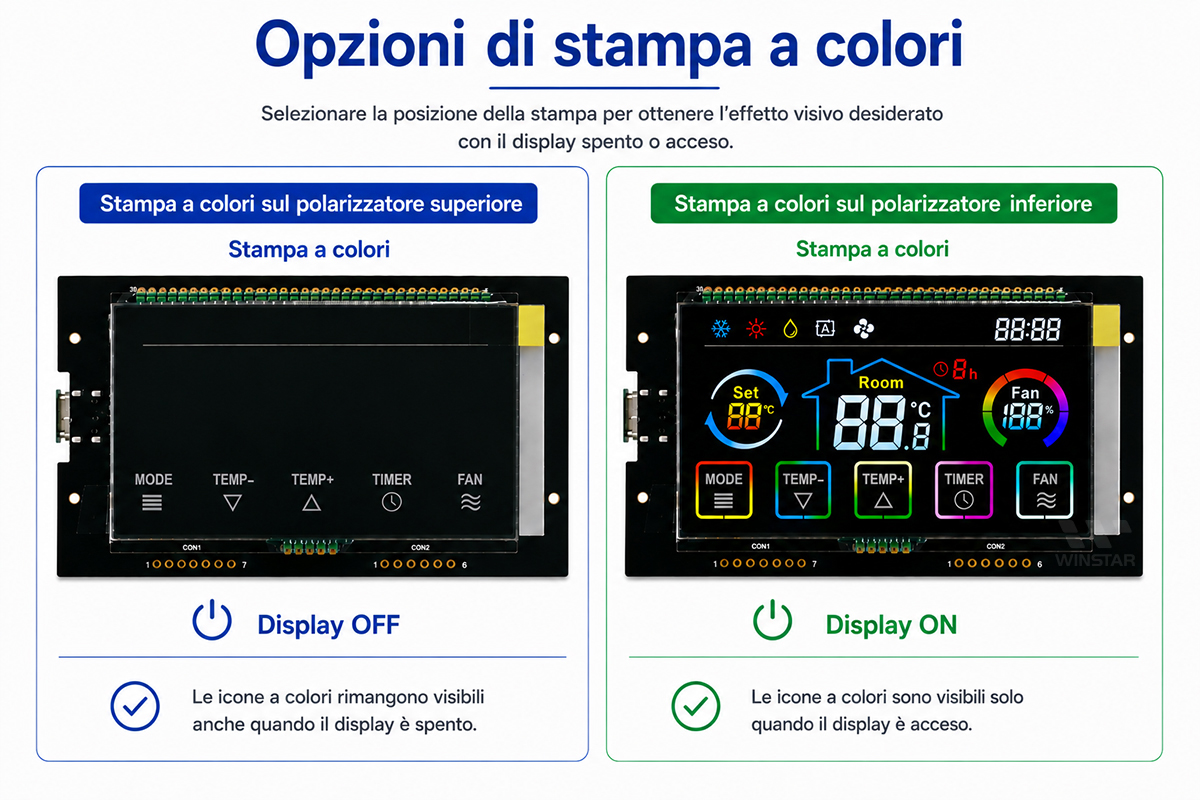

Opzioni di stampa a colori

La stampa a colori può essere applicata sul polarizzatore superiore oppure su quello inferiore, ottenendo effetti visivi differenti. Quando viene applicata sul polarizzatore superiore, le icone colorate rimangono visibili sulla superficie del vetro anche quando il display è spento.

Al contrario, se la stampa viene applicata sul polarizzatore inferiore, i colori diventano visibili solo quando il display è acceso.
