Modello numero WFN0500A4T0WADNC000
►Dimensione : 5 pollici
►Risoluzione : 800x480 pixels
►Direzione di visione : IPS
►Interfaccia : RGB
►Driver IC：FL58202DA
►Scheda di controllo : No
►Luminosità (cd/m²): 400
►Cornice di fissaggio: No
►Touch Screen : con pannello touch capacitivo (PCAP)
►Numero di punti touch: 5
►Temperatura di funzionamento : -30~+80 °C

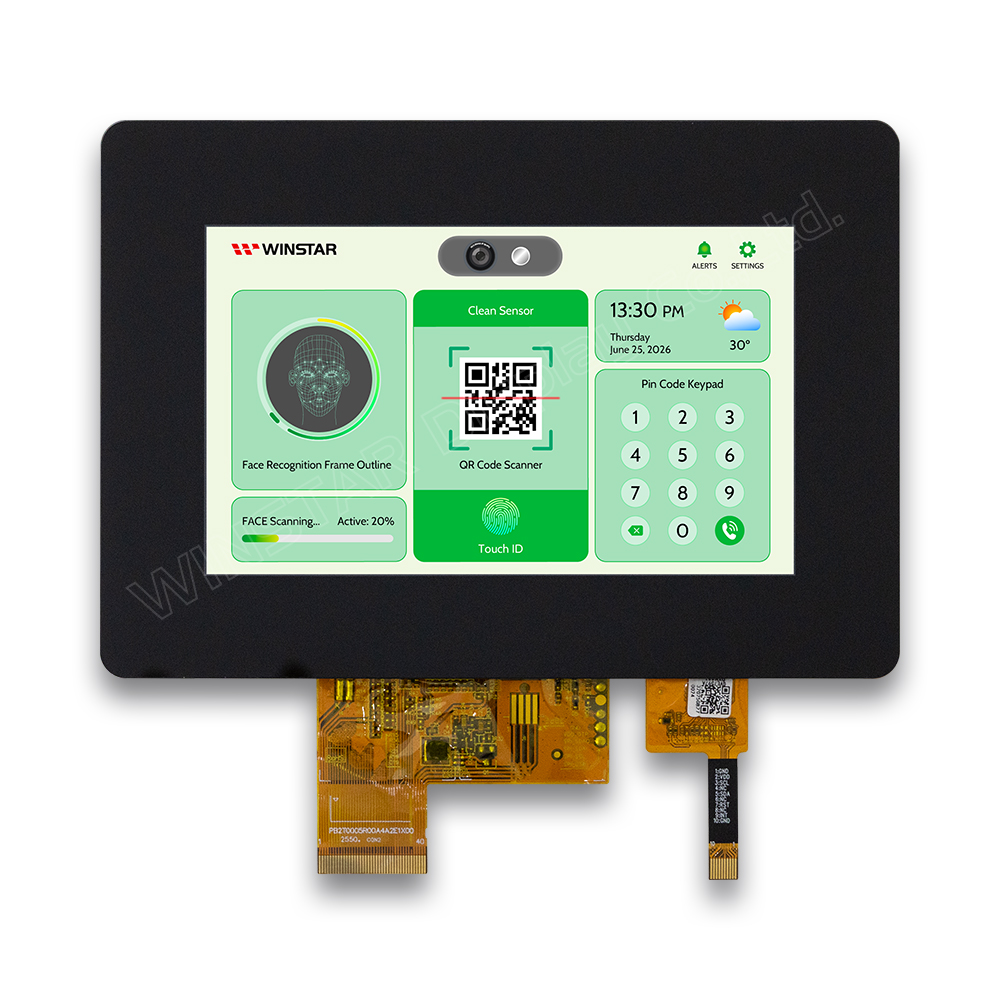

WFN0500A4T0WADNC000 è un modulo display TFT LCD IPS da 5 pollici con risoluzione 800x480, interfaccia RGB a 24 bit e pannello touch capacitivo proiettato (PCAP) con supporto al multitouch fino a 5 punti. Il display utilizza il driver IC FL58202DA, mentre il pannello PCAP integra il controller GT911 con interfaccia I2C.

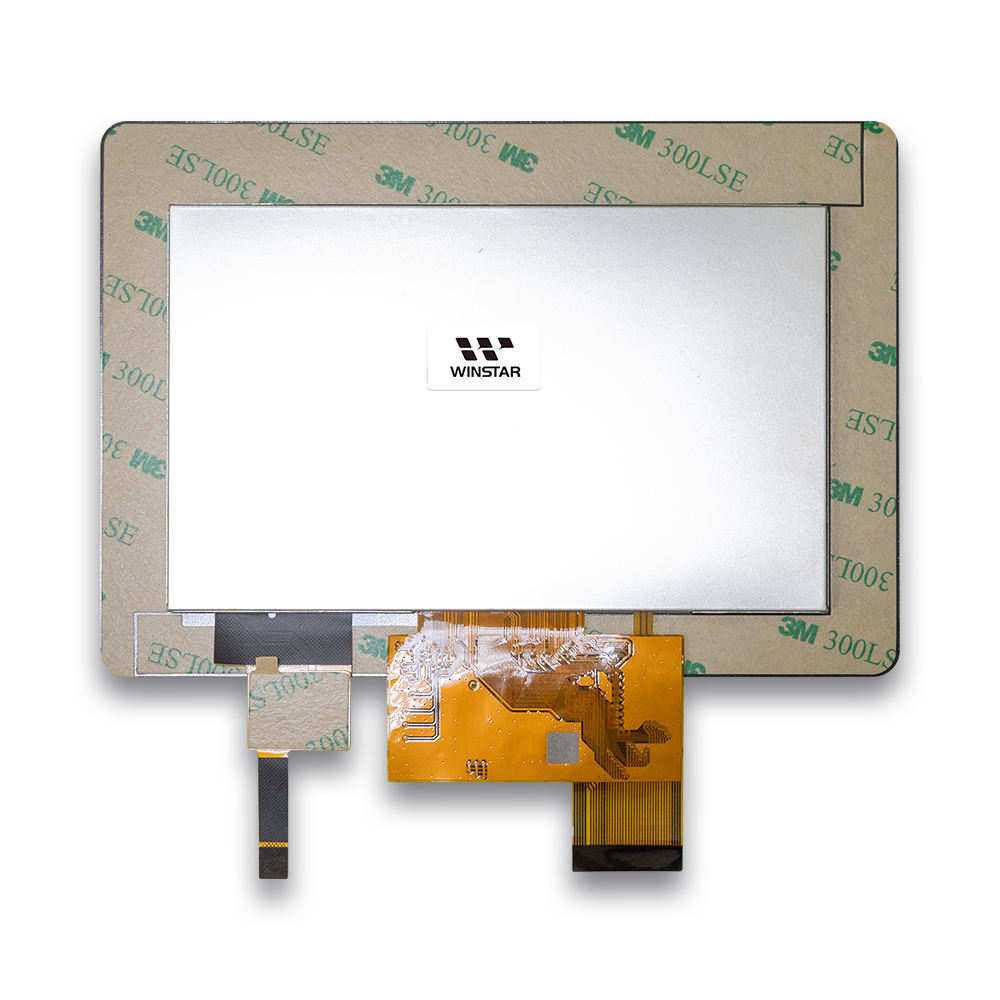

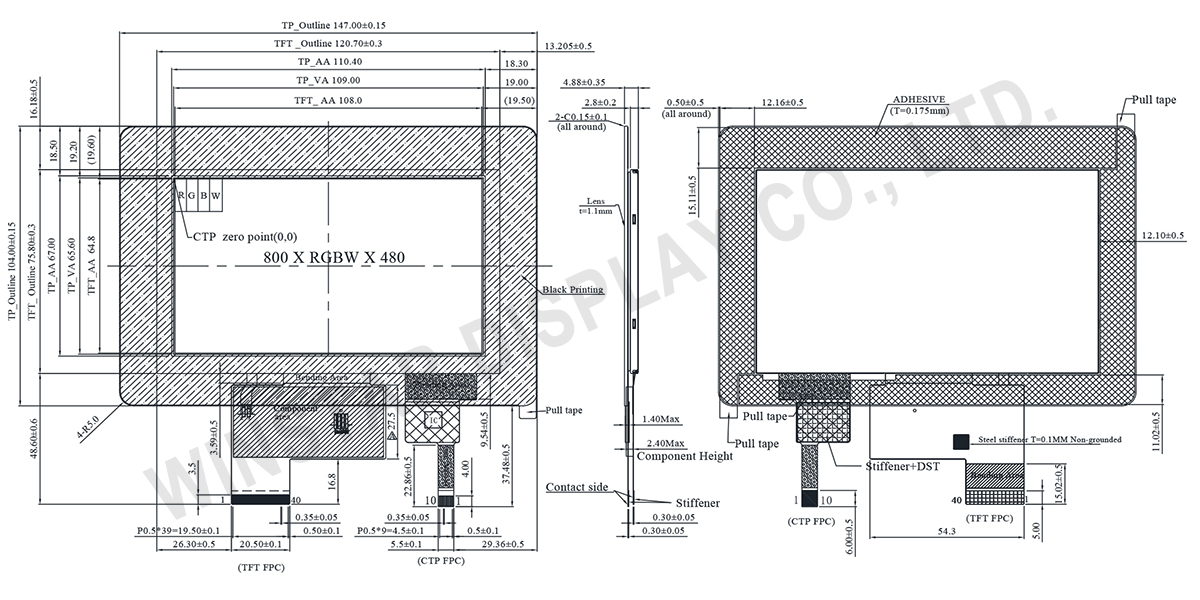

Il modulo misura 147,0 x 104,0 x 4,88 mm e dispone di un'area attiva di 108,0 x 64,8 mm. È dotato di un pannello TFT trasmissivo Normally Black con tecnologia IPS ad ampio angolo di visione.
La serie WFN0500A4 utilizza un vetro TFT ad alta trasmittanza, che migliora l'efficienza luminosa e riduce il consumo della retroilluminazione. Nell'intervallo di luminosità standard da 300 a 400 cd/m², il consumo della retroilluminazione è di 0,42 W, circa il 60% in meno rispetto agli 1,152 W della serie WF50F. Questo modello offre una luminosità tipica di 400 cd/m² e un intervallo di temperatura operativa da -30℃ a +80℃. È adatto per sistemi di controllo industriale, sistemi di controllo accessi, apparecchiature medicali, dispositivi per la smart home, dispositivi portatili e altre applicazioni HMI embedded. Il ridotto consumo della retroilluminazione rende inoltre questo modello una soluzione display più efficiente dal punto di vista energetico e attenta all'ambiente.
| Articolo | Dimensioni | Unità |
|---|---|---|
| Dimensione | 5.0 | pollici |
| A matrice di punti | 800 × 3(RGB) × 480 | punti |
| Dimensione del modulo | 147.00 (W) ×104.00 (H) × 4.88 | mm |
| Area attiva | 108(W) × 64.8 (H) | mm |
| Passo del Dot | 0.135(W) × 0.135(H) | mm |
| LCD type | TFT, Nero, Trasmissivo | |
| Direzione di visione | 85/85/85/85 | |
| Proporzioni dell’area visiva (ratio) | 5:3 | |
| IC Driver TFT | FL58202DA o equivalente | |
| Interfaccia TFT | 24 bit R.G.B | |
| Tipo di backlight | LED, Bianco | |
| IC driver CTP | GT911 o equivalente | |
| Interfaccia CTP | I2C | |
| Versione FW CTP | 65 | |
| Risoluzione CTP | 800*480 | |
| Touch Panel | con schermo touch capacitivo (PCAP) | |
| Superficie | Bagliore (Glare) | |
| Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Temperatura di lavoro | TOP | -30 | － | +80 | ℃ |
| Temperatura di stock | TST | -30 | － | +80 | ℃ |
| Articolo | Simbolo | Values | Unità | ||
|---|---|---|---|---|---|
| Valore Min | Valore tipico | Valore massimo | |||
| Tensione di Alimentazione | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente per il driver (Nero) | IDD | － | 82 | 123 | mA |
| Tensione di ingresso logico livello alto | VIH | 0.7 VDD | － | VDD | V |
| Tensione di ingresso logico livello basso | VIL | 0 | － | 0.3 VDD | |
| Supply CTP | VDDT | 2.8 | － | 3.3 | V |
| IDDT | － | 14.0 | 21.0 | mA | |
| Articolo | Simbolo | Values | Unità | ||
|---|---|---|---|---|---|
| Valore Min | Valore tipico | Valore massimo | |||
| Tensione LED | VLED | 12.5 | 14.0 | 15.5 | V |
| Corrente LED | ILED | － | 30 | － | mA |
| Durata LED | － | 50,000 | － | － | Hr |
FPC Connector is used for the module electronics interface.
| Pin No | Simbolo | Funzione |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
| Pin No | Simbolo | Funzione |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
