5 吋 IPS TFT LCD 顯示模組 (PCAP 觸控)
型號 WFN0500A4T0WADNC000
►尺寸: 5吋
►解析度: 800x480 像素
►視角: IPS
►介面: RGB
►驅動IC：FL58202DA
►控制板: 無
►亮度(cd/m²): 400
►鐵框螺絲孔: 無
►觸控面板: 投射電容式觸控螢幕 (PCAP)
►觸控點數: 5點
►工作溫度: -30~+80°C (廣溫)
產品敘述
WFN0500A4T0WADNC000 為一款5 吋 IPS TFT LCD 顯示模組，採用 800x480 解析度、24-bit RGB 介面，並搭載支援 5 點觸控的投射式電容觸控面板（PCAP）。顯示模組採用 FL58202DA 驅動 IC，PCAP 則搭載 GT911 控制器，並支援 I2C 介面。
本模組外形尺寸為 147.0 x 104.0 x 4.88 mm，有效顯示區域為 108.0 x 64.8 mm，採用 Normally Black、Transmissive TFT 面板，具備 IPS 廣視角。

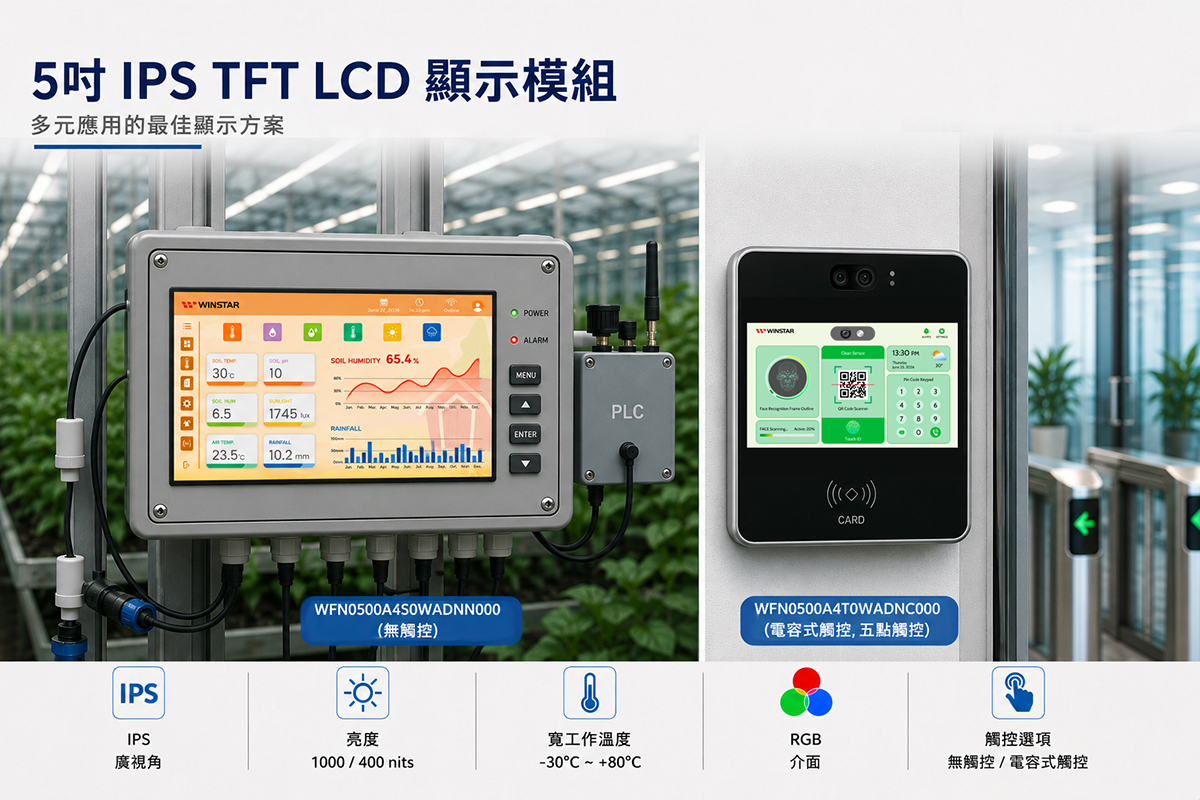

本 TFT LCD 顯示模組具備典型亮度 400 cd/m² 及 -30℃ 至 +80℃ 的操作溫度範圍，適用於工業控制系統、智慧門禁系統、醫療設備、智慧家居設備、工業手持裝置及各類嵌入式 HMI 應用。
規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 5.0 | 吋 |
| 點陣 | 800 × 3(RGB) × 480 | dots |
| 模組尺寸 | 120.7(W) × 75.8(H) × 2.8 | mm |
| 有效區域 | 108(W) × 64.8 (H) | mm |
| 點間距 | 0.135(W) × 0.135(H) | mm |
| LCD類型 | IPS TFT 全透 | |
| 視角 | 85/85/85/85 | |
| 長寬比 | 5:3 | |
| 驅動 IC | FL58202DA 或相容IC | |
| TFT 介面 | 24 bit R.G.B | |
| 背光類型 | LED, 白色 | |
| CTP IC | GT911 或相容IC | |
| CTP 介面 | I2C | |
| CTP FW 版本 | 65 | |
| CTP 解析度 | 800*480 | |
| 觸控面板類型 | 投射電容式觸控螢幕 (PCAP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型操作條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
| 驅動電流(黑色) | IDD | － | 82 | 123 | mA |
| 邏輯輸入高電壓 | VIH | 0.7 VDD | － | VDD | V |
| 邏輯輸入低電壓 | VIL | 0 | － | 0.3 VDD | |
| CTP電壓 | VDDT | 2.8 | － | 3.3 | V |
| IDDT | － | 14.0 | 21.0 | mA | |
背光驅動條件
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| LED 背光電壓 | VLED | 12.5 | 14.0 | 15.5 | V |
| LED 背光電流 | ILED | － | 30 | － | mA |
| LED使用壽命 | － | 50,000 | － | － | Hr |
Pin功能定義
LCM PIN 定義
FPC Connector is used for the module electronics interface.
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
CTP PIN 定義
| Pin No | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
