Model No. WFN0500A4T0WADNC000
►Tamanho: 5 polegadas
►Resolução : 800x480 pixels
►Direção de exibição : IPS
►Interface : RGB
►Driver IC：FL58202DA
►Placa de controle: Não
►Brilho (cd/m²) : 400
►Quadro com furo passante: Não
►Tela de Toque: Com painel de toque capacitivo (PCAP)
►Número de pontos de toque: 5
►Temperatura de operação : -30~+80 °C

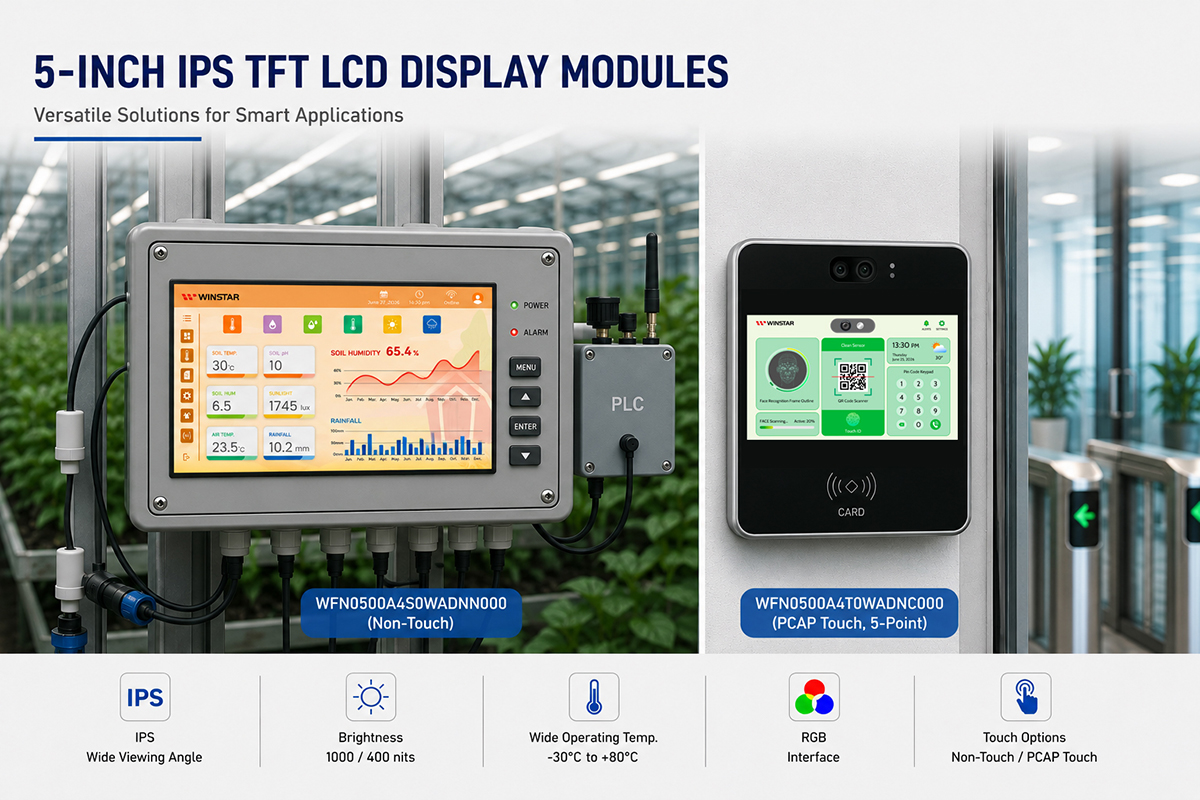

WFN0500A4T0WADNC000 é um display TFT LCD IPS de 5 polegadas com resolução de 800x480, interface RGB de 24 bits e painel touch capacitivo projetado (PCAP) com suporte para até 5 pontos de toque. O display utiliza o driver IC FL58202DA, enquanto o PCAP incorpora o controlador GT911 com interface I2C.
O módulo mede 147,0 x 104,0 x 4,88 mm, com área ativa de 108,0 x 64,8 mm. Possui painel TFT transmissivo do tipo Normally Black com tecnologia IPS e amplo ângulo de visão.
A série WFN0500A4 utiliza vidro TFT de alta transmitância para melhorar a eficiência luminosa e reduzir o consumo de energia da retroiluminação. Na faixa de brilho padrão de 300 a 400 cd/m², o consumo da retroiluminação é de 0,42 W, cerca de 60% menor que os 1,152 W da série WF50F. Este modelo oferece brilho típico de 400 cd/m² e opera em uma faixa de temperatura de -30℃ a +80℃. É indicado para sistemas de controle industrial, sistemas de controle de acesso, equipamentos médicos, dispositivos para casas inteligentes, dispositivos portáteis e outras aplicações HMI embarcadas. O menor consumo da retroiluminação também torna este modelo uma solução de display mais eficiente em termos energéticos e mais amigável ao meio ambiente.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 5 | polegadas |
| Matriz de pontos | 800× 3(RGB) × 480 | pontos |
| Dimensão do módulo | 147.00 (W) ×104.00 (H) × 4.88 | mm |
| Área ativa | 108(W) × 64.8 (H) | mm |
| Distância entre pontos | 0.135(W) × 0.135(H) | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Direção de exibição | 85/85/85/85 | |
| Relação de aspecto | 5:3 | |
| IC de driver TFT | FL58202DA ou equivalente | |
| Interface TFT | 24 bit R.G.B | |
| Tipo de luz de fundo | LED, Branco | |
| CTP IC | GT911 ou equivalente | |
| Interface CTP | I2C | |
| Versão do FW CTP | 65 | |
| Resolução CTP | 800*480 | |
| Painel de toque | painel de toque capacitivo | |
| Superfície | Reflexo | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -30 | － | +80 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Valor | Unidade | ||
|---|---|---|---|---|---|
| Valor Min | Valor Típico | Valor Máximo | |||
| Tensão de Alimentação | VDD | 3.0 | 3.3 | 3.6 | V |
| Corrente para o driver (Preto) | IDD | － | 82 | 123 | mA |
| Tensão lógica alta de entrada | VIH | 0.7 VDD | － | VDD | V |
| Tensão lógica baixa de entrada | VIL | 0 | － | 0.3 VDD | |
| Supply CTP | VDDT | 2.8 | － | 3.3 | V |
| IDDT | － | 14.0 | 21.0 | mA | |
| Item | Símbolo | Valor | Unidade | ||
|---|---|---|---|---|---|
| Valor Min | Valor Típico | Valor Máximo | |||
| Tensão LED | VLED | 12.5 | 14.0 | 15.5 | V |
| Corrente LED | ILED | － | 30 | － | mA |
| Vida útil do LED | － | 50,000 | － | － | Hr |
FPC Connector is used for the module electronics interface.
| Pin No | Símbolo | Função |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
| Pin No | Símbolo | Função |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
