型號 WF123ETWAYLNN0
►尺寸: 12.3 吋
►解析度: 1920x720 dots
►視角: IPS
►介面: LVDS
►驅動IC:FL5894+ST5086
►控制板: 無
►亮度 (cd/m²): 800
►鐵框螺絲孔: 無
►觸控面板: 無
►操作溫度: -30~+85℃ (超廣溫TFT液晶)

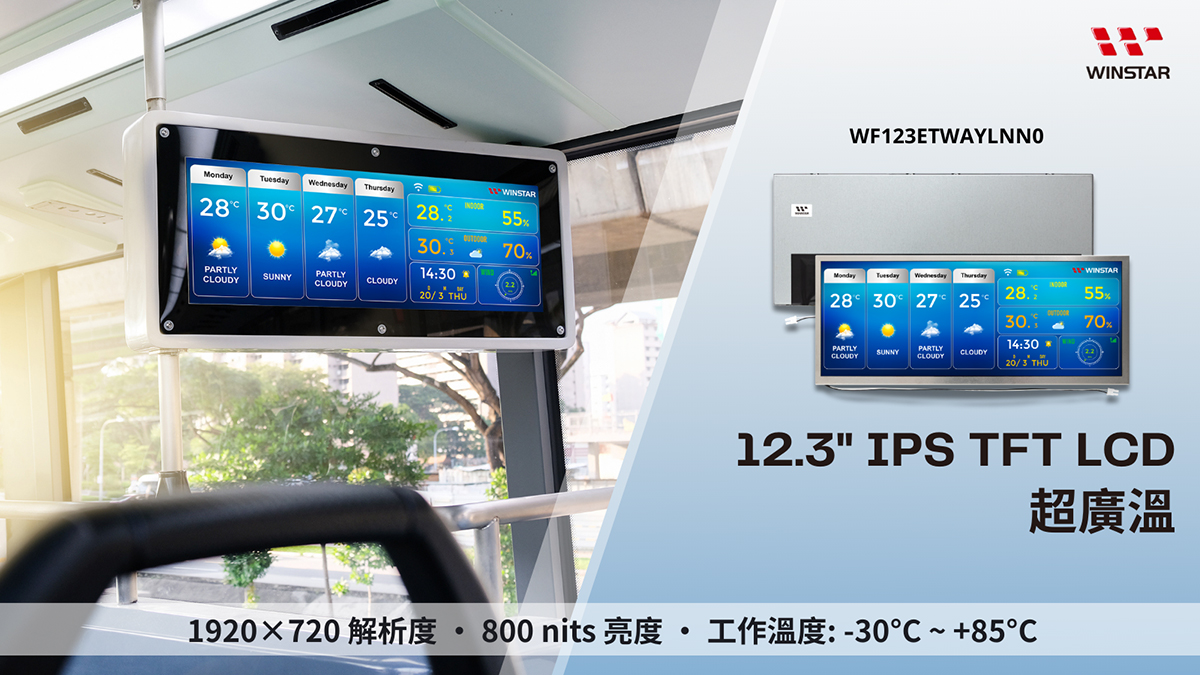

WF123ETWAYLNN0是一款超廣溫12.3吋IPS TFT LCD顯示器模組,提供1920x720解析度,旨在為各類應用提供穩定、精確的顯示表現。此模組支援8-bit D-LVDS介面,並實現800 cd/m2 的典型亮度,以及1000:1的高對比度,適用於工控、儀表板、零售與商用顯示、醫療監控等需求高亮度顯示的系統。
採用IPS技術,WF123ETWAYLNN0能實現卓越的色彩準確性和寬廣的視角範圍(88°在四個方向),使其在多角度觀察下仍能保持一致的顯示品質。這一特性對於需要長時間穩定顯示且觀察角度變化較大的應用尤為重要,並且能有效提升用戶體驗。
此模組的工作溫度範圍從-30℃至+85℃,儲存溫度範圍可達-40℃至+90℃,使其可在極端環境下長時間穩定運行。這樣的溫控範圍使得該顯示模組在工業、交通、零售等領域的應用更加可靠,並能應對各種惡劣的環境條件。
模組的供電範圍為3.0V至3.6V,典型工作電壓為3.3V,搭載FL5894和ST5086驅動IC,能有效提升驅動穩定性與顯示性能。此外,WF123ETWAYLNN0的設計特別考慮到各種需要高解析度及高亮度顯示的工業與商業應用範圍。
此款顯示模組不僅提供高解析度和亮度,還具備卓越的整合性,支援快速客製化並能輕鬆整成到多種顯示系統中,符合現代工控與商業顯示需求。對於需要高品質顯示且要求高穩定性與耐用性的專業領域,WF123ETWAYLNN0是理想選擇。
另有更高亮度的型號可選: WF123ESWAYLNN0,可提供更強的顯示效果,適合需要極高亮度要求的應用場景。
項目 | 規格 | 單位 |
---|---|---|
尺寸(對角線) | 12.3 | 吋 |
點陣(解析度) | 1920 × RGB × 720 | 像素 |
模組尺寸 | 310.0(H) × 128.0(V) × 11.0 | mm |
有效區域 | 292.032(H) × 109.512(V) | mm |
像素間距 | 0.1521(H) × 0.1521 (V) | mm |
LCD類型 | TFT全透 | |
視角 | 88/88/88/88 | |
背光類型 | LED ,平常白 | |
TFT 介面 | 2ch-LVDS | |
TFT 驅動IC | 8 bits-D-LVDS | |
觸控面板 | FL5894+ST5086 | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +85 | ℃ |
儲存溫度 | TST | -40 | - | +90 | ℃ |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | VCC | 3 | 3.3 | 3.6 | V |
輸入信號電壓 | ViH | VCC *0.7 | - | VCC | V |
ViL | 0 | - | VCC *0.3 | V | |
供電電流 | ICC | -- | -- | 500 | mA |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓/電流 | VDD | 3.0 | 3.3 | 3.6 | V |
IDD | - | - | 550 | mA | |
邏輯輸入低電壓 | VIL | 0 | - | 0.3*VDD | V |
邏輯輸入高電壓 | VIH | 0.7*VDD | - | VDD | V |
項目 | 符號 | 標準值 | 單位 | ||
---|---|---|---|---|---|
最小值 | 典型值 | 最大值 | |||
LED背光電壓 | VLED | 21.0 | - | 26.0 | V |
LED背光電流 | IL | - | 360 | - | mA |
LED使用壽命 | - | 30,000 | - | - | Hr |
Pin no. | 符號 | 功能說明 |
---|---|---|
1 | NC | No connection |
2 | GND | Ground |
3 | GND | Ground |
4 | GND | Ground |
5 | NC | No connection |
6 | VDD | Power Supply: +3.3V |
7 | VDD | Power Supply: +3.3V |
8 | VDD | Power Supply: +3.3V |
9 | NC | No connection |
10 | NC | No connection |
11 | GND | Ground |
12 | GND | Ground |
13 | ORXIN0- | LVDS Receiver Signal(-) |
14 | ORXIN0+ | LVDS Receiver Signal(+) |
15 | GND | Ground |
16 | ORXIN1- | LVDS Receiver Signal(-) |
17 | ORXIN1+ | LVDS Receiver Signal(+) |
18 | GND | Ground |
19 | ORXIN2- | LVDS Receiver Signal(-) |
20 | ORXIN2+ | LVDS Receiver Signal(+) |
21 | GND | Ground |
22 | ORXCLKIN- | LVDS Receiver Signal(-) |
23 | ORXCLKIN+ | LVDS Receiver Signal(+) |
24 | GND | Ground |
25 | ORXIN3- | LVDS Receiver Signal(-) |
26 | ORXIN3+ | LVDS Receiver Signal(+) |
27 | GND | Ground |
28 | ERXIN0- | LVDS Receiver Signal(-) |
29 | ERXIN0+ | LVDS Receiver Signal(+) |
30 | GND | Ground |
31 | ERXIN1- | LVDS Receiver Signal(-) |
32 | ERXIN1+ | LVDS Receiver Signal(+) |
33 | GND | Ground |
34 | ERXIN2- | LVDS Receiver Signal(-) |
35 | ERXIN2+ | LVDS Receiver Signal(+) |
36 | GND | Ground |
37 | ERXCLKIN- | LVDS Receiver Signal(-) |
38 | ERXCLKIN+ | LVDS Receiver Signal(+) |
39 | GND | Ground |
40 | ERXIN3- | LVDS Receiver Signal(-) |
41 | ERXIN3+ | LVDS Receiver Signal(+) |
42 | GND | Ground |
43 | STBYB | STBYB Signal |
44 | RESET | RESET Signal |
45 | CSB | SPI signal |
46 | NC | No connection |
47 | SCL | SPI signal |
48 | SDA | SPI signal |
49 | NC | No connection |
50 | GND | Ground |
