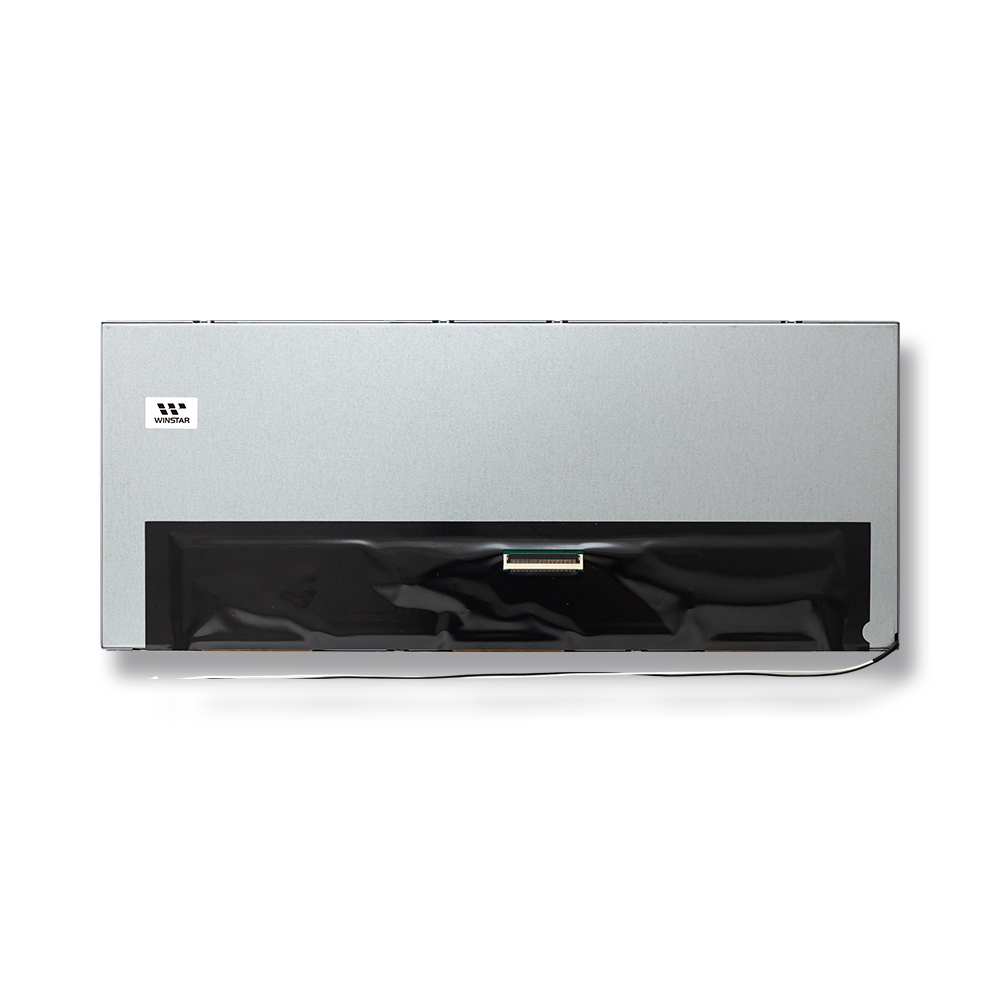

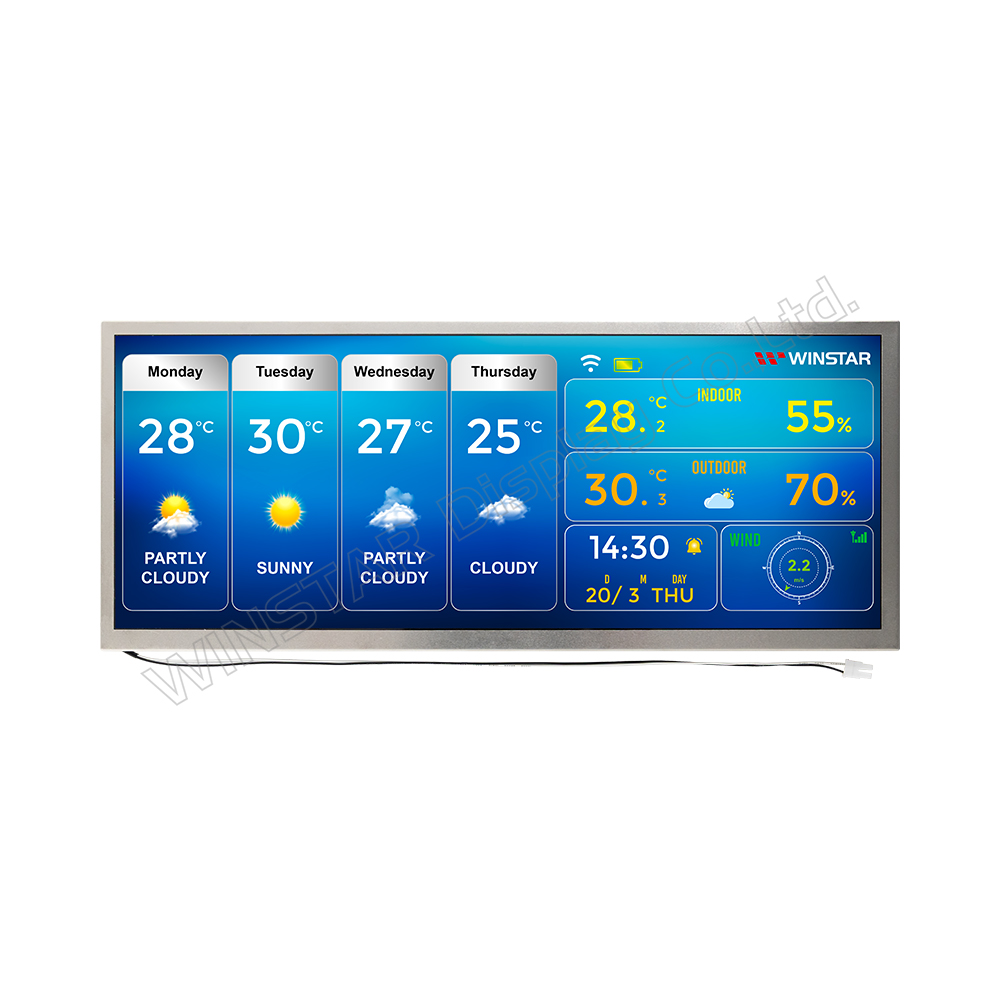

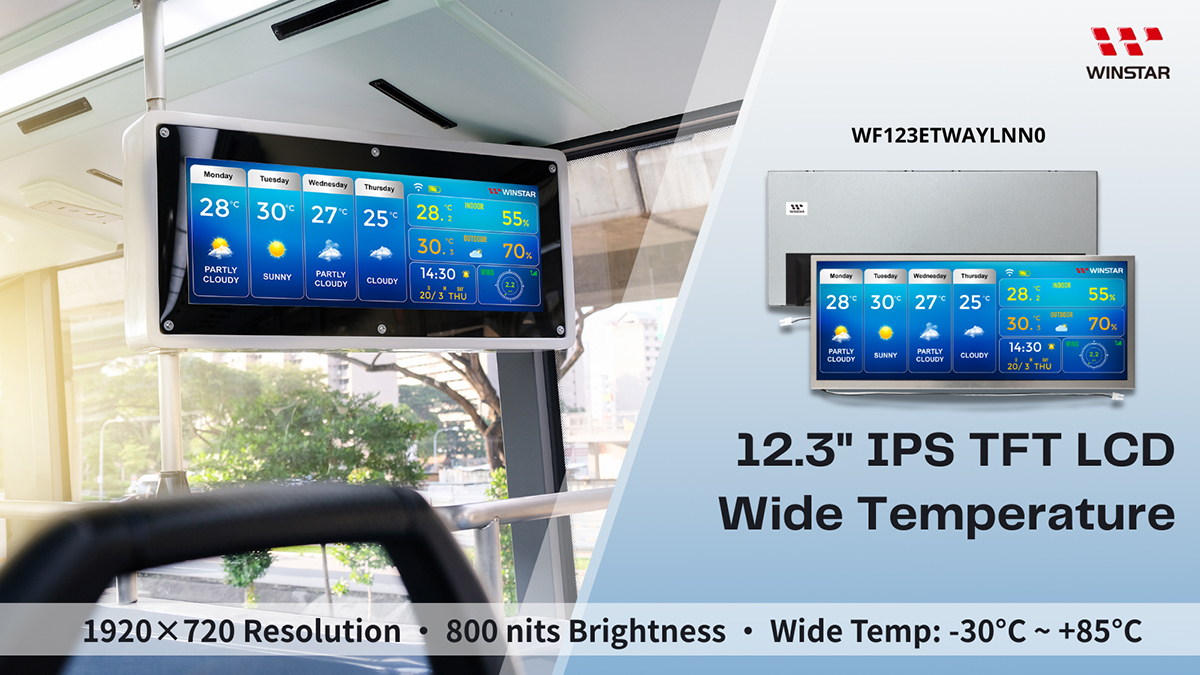

Módulo de Display IPS TFT LCD de 12,3 polegadas com Temperatura Ultra-Ampla

Model No. WF123ETWAYLNN0

►Tamanho: 12,3 polegadas
►Resolução: 1920x720 pontos
►Direção de exibição: IPS
►Interface: LVDS
►Driver IC: FL5894+ST5086
►Placa de controle: Não
►Brilho(cd/m²): 800
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque
►Temperatura de operação: -30~+85℃ (TFT de temperature estendida)

Descrição

WF123ETWAYLNN0 é um módulo de display LCD TFT IPS de 12,3 polegadas com temperatura ultra-ampla e resolução de 1920x720, projetado para oferecer desempenho de exibição estável e preciso para diversas aplicações. Este módulo suporta uma interface D-LVDS de 8 bits e fornece um brilho típico de 800 nits, com uma relação de contraste de 1000:1, tornando-o adequado para controle industrial, painéis de controle, displays comerciais e de varejo, bem como sistemas de monitoramento médico que exigem visuais de alta qualidade.

Aproveitando a tecnologia IPS, o WF123ETWAYLNN0 garante excelente precisão de cores e amplos ângulos de visão de 88° em todas as direções (esquerda, direita, para cima e para baixo), mantendo uma qualidade de exibição consistente de praticamente qualquer ângulo. Esse recurso é essencial para aplicações que exigem desempenho de exibição estável a longo prazo e precisam manter a visibilidade mesmo sob ângulos de observação variados.

O módulo opera em uma ampla faixa de temperatura de -30℃ a +85℃, e a faixa de temperatura de armazenamento vai de -40℃ a +90℃, garantindo desempenho estável em ambientes difíceis. Essa ampla tolerância à temperatura torna o módulo de display ideal para uso em aplicações industriais, de transporte, varejo e outras aplicações exigentes.

A faixa de tensão de alimentação do módulo é de 3,0V a 3,6V, com um valor típico de 3,3V. Ele é alimentado pelos ICs FL5894 e ST5086, melhorando a estabilidade de controle e o desempenho de exibição. Além disso, como módulo de display tipo Bar, o WF123ETWAYLNN0 foi projetado para atender às necessidades de aplicações industriais e comerciais que exigem alta resolução, alta luminosidade e desempenho de exibição confiável.

Este módulo de display não oferece apenas alta resolução e brilho, mas também excelentes capacidades de integração, suportando personalização rápida e fácil integração em diversos sistemas de exibição. É a escolha ideal para aplicações profissionais que exigem displays de alta qualidade com alta estabilidade e durabilidade.

Um modelo de maior brilho também está disponível: WF123ESWAYLNN0, oferecendo desempenho de exibição ainda mais forte para aplicações que exigem níveis extremos de brilho.

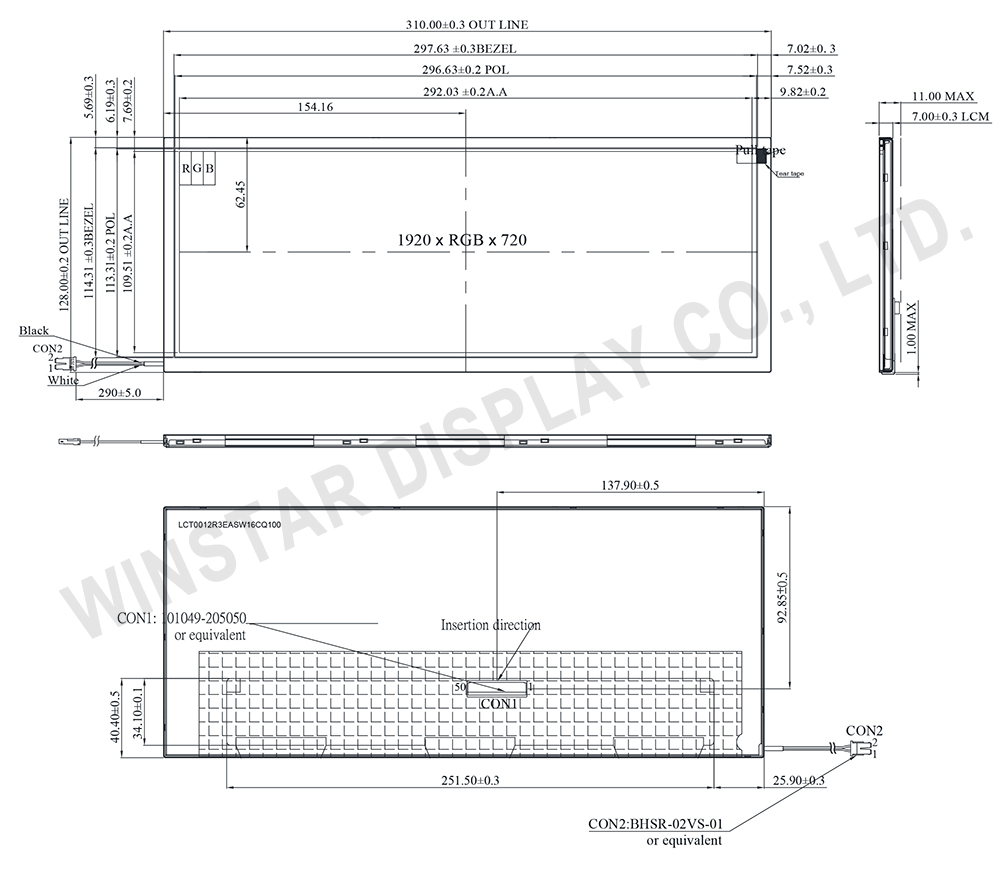

DRAWING

WF123ETWAYLNN0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 12,3 polegadas
Matriz de pontos 1920 × RGB × 720 pontos
Dimensão do módulo 310.0(H) × 128.0(V) × 11.0 mm
Área ativa 292.032(H) × 109.512(V) mm
Distância entre pontos 0.1521(H) × 0.1521 (V) mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 85/85/85/85
Tipo de luz de fundo LED, Branco
TFT Interface 8 bits-D-LVDS
TFT IC do controlador FL5894+ST5086
Painel de toque Sem painel de toque
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +85
Temperatura de armazenamento TST -40 +90

Características Eletrônicas

TFT LCD Module

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage/current VDD 3.0 3.3 3.6 V
IDD - - 550  mA
Logic Low input voltage VIL 0 - 0.3*VDD V
Logic High input voltage VIH 0.7*VDD - VDD V

Backlight Driving Conditions

Item Símbolo Valor Padrão Unidade
Valor Min Valor Típico Valor Máximo
Voltage for LED backlight VLED 21.0 26.0 V
Current for LED backlight IL 360 mA
LED life time 30,000 Hr


Função do pino de interface

TFT LCD MODULE

Pin no. Símbolo Função
1 NC No connection
2 GND Ground
3 GND Ground
4 GND Ground
5 NC No connection
6 VDD Power Supply: +3.3V
7 VDD Power Supply: +3.3V
8 VDD Power Supply: +3.3V
9 NC No connection
10 NC No connection
11 GND Ground
12 GND Ground
13 ORXIN0- LVDS Receiver Signal(-)
14 ORXIN0+ LVDS Receiver Signal(+)
15 GND Ground
16 ORXIN1- LVDS Receiver Signal(-)
17 ORXIN1+ LVDS Receiver Signal(+)
18 GND Ground
19 ORXIN2- LVDS Receiver Signal(-)
20 ORXIN2+ LVDS Receiver Signal(+)
21 GND Ground
22 ORXCLKIN- LVDS Receiver Signal(-)
23 ORXCLKIN+ LVDS Receiver Signal(+)
24 GND Ground
25 ORXIN3- LVDS Receiver Signal(-)
26 ORXIN3+ LVDS Receiver Signal(+)
27 GND Ground
28 ERXIN0- LVDS Receiver Signal(-)
29 ERXIN0+ LVDS Receiver Signal(+)
30 GND Ground
31 ERXIN1- LVDS Receiver Signal(-)
32 ERXIN1+ LVDS Receiver Signal(+)
33 GND Ground
34 ERXIN2- LVDS Receiver Signal(-)
35 ERXIN2+ LVDS Receiver Signal(+)
36 GND Ground
37 ERXCLKIN- LVDS Receiver Signal(-)
38 ERXCLKIN+ LVDS Receiver Signal(+)
39 GND Ground
40 ERXIN3- LVDS Receiver Signal(-)
41 ERXIN3+ LVDS Receiver Signal(+)
42 GND Ground
43 STBYB STBYB Signal
44 RESET RESET Signal
45 CSB SPI signal
46 NC No connection
47 SCL SPI signal
48 SDA SPI signal
49 NC No connection
50 GND Ground
