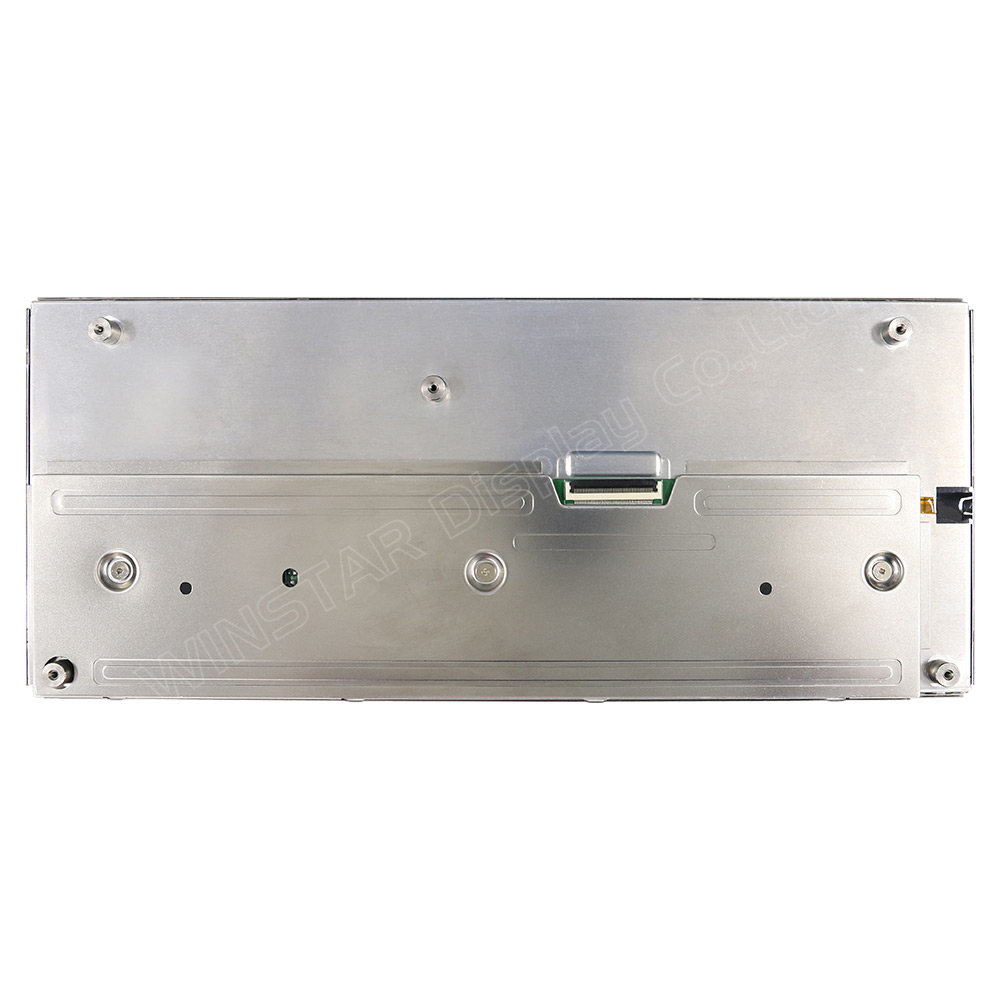

Model No. WF123BSWAYLNN0
►Tamanho: 12,3 polegadas
►Resolução: 1920x720 pontos
►Direção de exibição: 85/85/85/85 (IPS)
►Interface: 2ch-LVDS
►Driver IC：HX8298-C01-LT+HX8695-E-LT
►Placa de controle: Não
►Brilho(cd/m²): 800
►Quadro com furo passante: Não
►Tela de toque: Sem tela de toque
►Temperatura de operação: -30~+85℃ (TFT de temperature estendida)
WF123BSWAYLNN0 é um display IPS TFT LCD de alta luminosidade de 12,3 polegadas, oferecendo uma resolução de 1920x720 para imagens nítidas e claras. Ele suporta uma interface LVDS de 2 canais e oferece um brilho típico de 800 nits, com uma razão de contraste de 1.100:1. Isso o torna uma escolha ideal para aplicações internas e externas que exigem visuais de alta qualidade.
Graças à tecnologia IPS, este display LCD de 12,3 polegadas garante uma excelente precisão de cores e ângulos de visão amplos de 85° em todas as direções (esquerda, direita, cima e baixo). Esse recurso oferece visibilidade excepcional de praticamente qualquer ângulo, tornando-o adequado para uma ampla gama de usos, desde controle industrial até quiosques interativos. A superfície antirreflexo melhora ainda mais a experiência do usuário, minimizando os reflexos.
O display opera com uma faixa de tensão de fornecimento (VCC) de 3,0V a 3,6V, com um valor típico de 3,3V. Ele pode funcionar em uma ampla faixa de temperaturas, com uma faixa operacional de -30℃ a +85℃ e uma faixa de armazenamento de -40℃ a +90℃. O módulo é alimentado pelos ICs de driver HX8298-C01-LT e HX8695-E-LT, garantindo desempenho confiável em vários ambientes.
O display TFT LCD de 12,3 polegadas com resolução de 1920x720 e tecnologia IPS é perfeito para aplicações que exigem alta resolução, amplos ângulos de visão e alta luminosidade. Com sua excelente reprodução de cores e clareza, este display se destaca em qualquer projeto onde o desempenho e a confiabilidade são fundamentais.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 12,3 | polegadas |
| Matriz de pontos | 1920 RGB (H) × 720(V) | pontos |
| Dimensão do módulo | 308.1(H) ×130.0(V) × 7.6 | mm |
| Área ativa | 292.032(H) × 109.512(V) | mm |
| Distância entre pontos | 0.1521(H) × 0.1521 (V) | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| TFT IC do controlador | HX8298-C01-LT+HX8695-E-LT ou equivalente | |
| Direção de exibição | 85/85/85/85 | |
| Tipo de luz de fundo | LED, Branco | |
| TFT Interface | 2ch-LVDS | |
| Painel de toque | Sem painel de toque | |
| Superfície | Anti-Refletor | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -30 | － | +85 | ℃ |
| Temperatura de armazenamento | TST | -40 | － | +90 | ℃ |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Supply Voltage | VCC | 3 | 3.3 | 3.6 | V |
| Input signal voltage | ViH | VCC *0.7 | - | VCC | V |
| ViL | 0 | - | VCC *0.3 | V | |
| Current of power supply | ICC | -- | -- | 500 | mA |
| Pin no. | Símbolo | Função |
|---|---|---|
| 1 | GND | Ground |
| 2 | NC | No connector |
| 3 | VCC | Digital Power |
| 4 | VCC | Digital Power |
| 5 | GND | Panel Power |
| 6 | GND | Panel Power |
| 7 | NC | No connector |
| 8 | NC | No connector |
| 9 | GND | Ground |
| 10 | ORXIN0- | Odd pixel negative LVDS differential clock input |
| 11 | ORXIN0+ | Odd pixel positive LVDS differential clock input |
| 12 | ORXIN1- | Odd pixel negative LVDS differential clock input |
| 13 | ORXIN1+ | Odd pixel positive LVDS differential clock input |
| 14 | ORXIN2- | Odd pixel negative LVDS differential clock input |
| 15 | ORXIN2+ | Odd pixel positive LVDS differential clock input |
| 16 | ORXCLKIN- | Odd pixel negative LVDS differential clock input |
| 17 | ORXCLKIN+ | Odd pixel positive LVDS differential clock input |
| 18 | ORXIN3- | Odd pixel negative LVDS differential clock input |
| 19 | ORXIN3+ | Odd pixel positive LVDS differential clock input |
| 20 | ERXIN0- | Even pixel negative LVDS differential clock input |
| 21 | ERXIN0+ | Even pixel positive LVDS differential clock input |
| 22 | ERXIN1- | Even pixel negative LVDS differential clock input |
| 23 | ERXIN1+ | Even pixel positive LVDS differential clock input |
| 24 | ERXIN2- | Even pixel negative LVDS differential clock input |
| 25 | ERXIN2+ | Even pixel positive LVDS differential clock input |
| 26 | ERXCLKIN- | Even pixel negative LVDS differential clock input |
| 27 | ERXCLKIN+ | Even pixel positive LVDS differential clock input |
| 28 | ERXIN3- | Even pixel negative LVDS differential clock input |
| 29 | ERXIN3+ | Even pixel positive LVDS differential clock input |
| 30 | GND | Ground |
| 31 | NC | No connector |
| 32 | RESETB | Global reset pin, active low. |
| 33 | STBYB | Standby mode, active low. |
| 34 | CA3 | Output signal to indicate self protection mode, when DE,HS,VS,DCLK, any of these signals is missing, it will become High. If using this pin, CA3 need to pulled low by an resistor,else , let it floating. |
| 35 | SCL | Serial interface clock input. (User folating) |
| 36 | SDA | Serial interface data input/output.(User folating) |
| 37 | CSB | Serial interface chip enable.(User folating) |
| 38 | GND | Power Ground |
| 39 | GND | Power Ground |
| 40 | NC | No connector |
| 41 | LEDA | LED power (Anode) |
| 42 | LEDA | LED power (Anode) |
| 43 | LEDA | LED power (Anode) |
| 44 | NC | No connector |
| 45 | LEDK1 | Cathode 1 |
| 46 | LEDK2 | Cathode 2 |
| 47 | LEDK3 | Cathode 3 |
| 48 | LEDK4 | Cathode 4 |
| 49 | NTC_A | NTC_Anode |
| 50 | NTC_K | NTC_Cathode |
