Model No. WF121ETWAMLNN0
►Tamanho: 12,1 polegadas
►Resolução : 1024 x 768 pontos
►Direção de exibição: IPS
►Interface : LVDS
►Driver IC：--
►Placa de controle: Não
►Brilho(cd/m²) : 600
►Quadro com furo passante : Não
►Tela de toque: Sem tela de toque
►Temperatura de operação : -30~+85°C

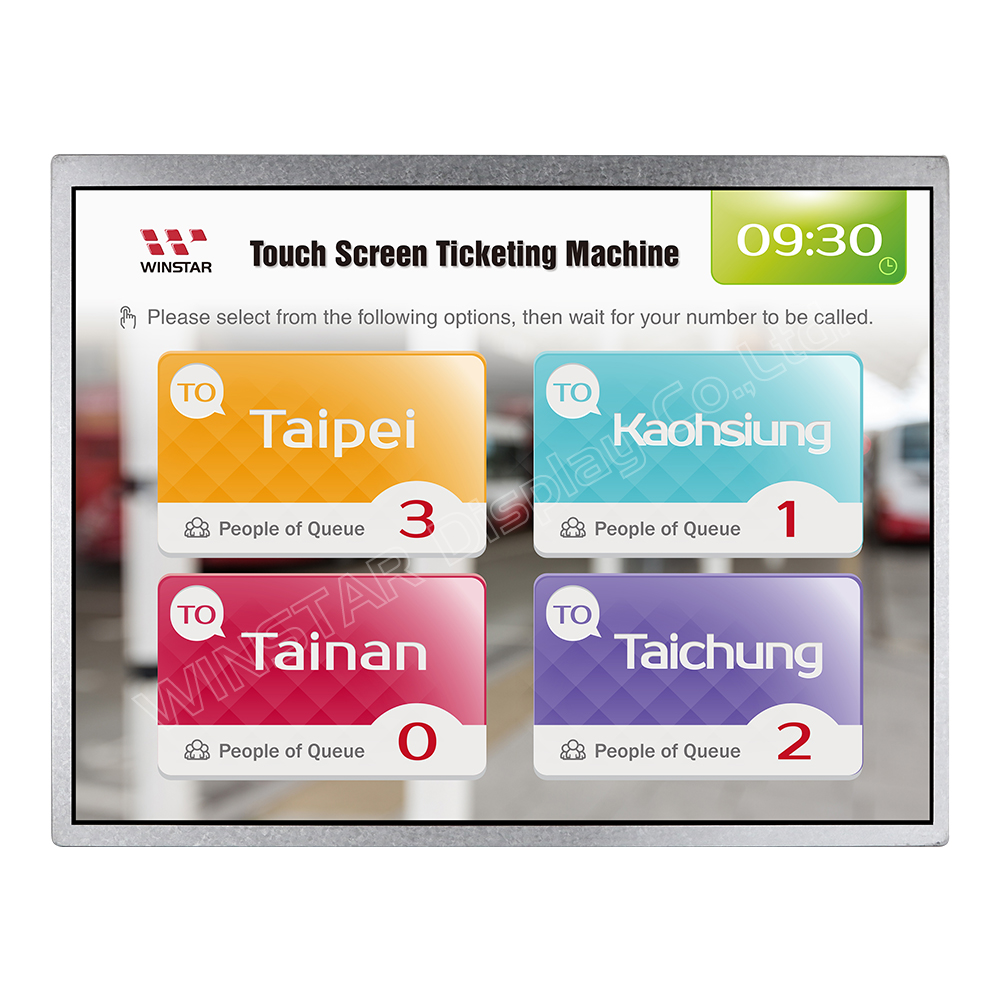

O WF121ETWAMLNN0 é um Tela LCD TFT de 12,1 polegadas, resolução de 1024x768 pixéis, aspecto é de 4:3. Este módulo TFT-LCD ele suporta interface de 1ch-LVDS. A interface LVDS é uma ótima solução devido à sua transmissão de dados à alta velocidade enquanto utiliza baixa tensão e ao melhor desempenho em termos de ruído. A interface LVDS tem vários benefícios para os displays TFT. É muito menos suscetível a problemas de EMI e diafonia, e os periféricos que requerem alta largura de banda, como gráficos de alta definição e taxas rápidas de quadros, permitem que o dispositivo transmissor seja localizado longe do display.
Este TFT-LCD de 12,1 polegadas é apresentado com painel IPS que tem as vantagens de um ângulo de visualização mais amplo de Esquerda:85 / Direita:85 / Cima:85 / Baixo:85 graus (típico). WF121ETWAMLNN0 IPS LCD TFT de 12,1 polegadas tem painel de superfície anti-ofuscante com um brilho de 600 cd/㎡ e relação de contraste (valor típico) de 1,000:1. Esta série de módulos pode operar a temperaturas de -30℃ a +85℃; suas temperaturas de armazenamento variam de -40℃ a +90℃.
O display TFT de 12,1 polegadas e 1024x768 é altamente adequado para equipamentos de monitoramento, instrumentos de medição, dispositivos de IoT e equipamentos médicos.

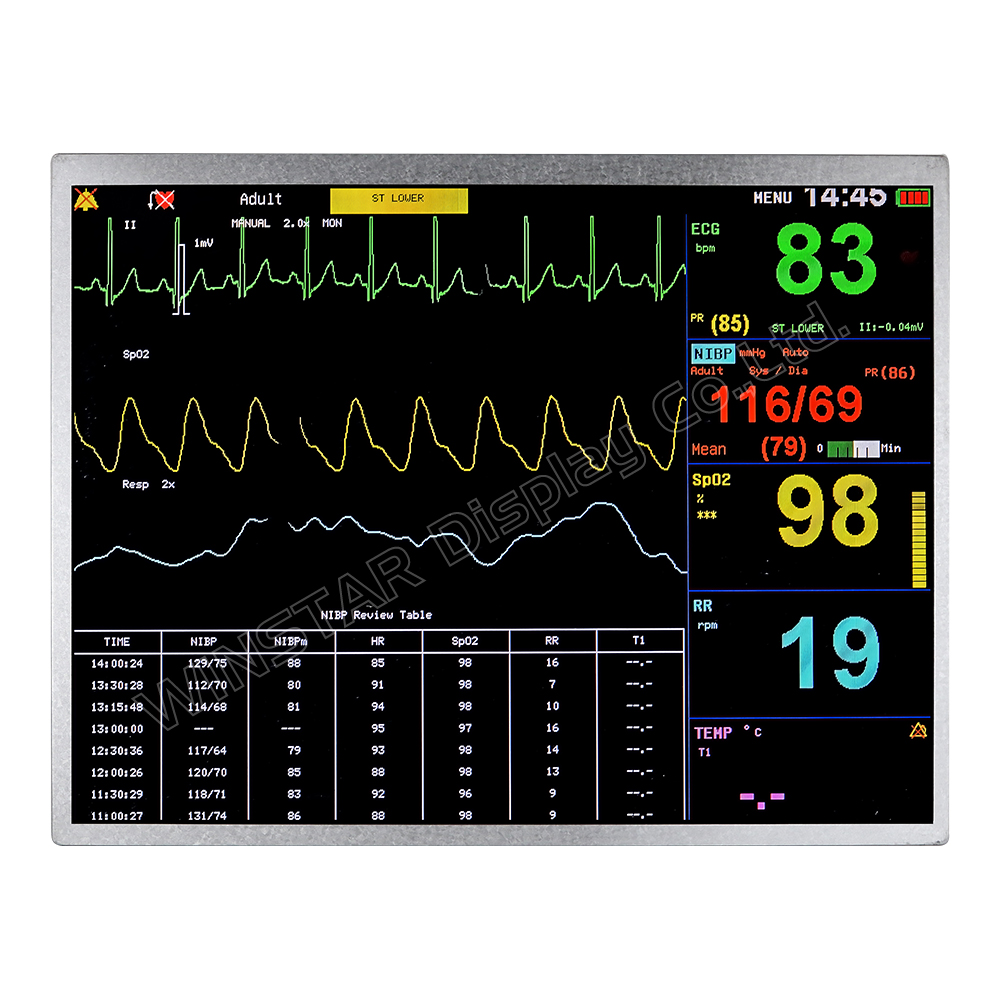

Para aplicações de equipamentos médicos, os displays TFT de 12,1 polegadas são cruciais para os profissionais de saúde em Unidades de Terapia Intensiva (UTIs) e Departamentos de Emergência (DEs), proporcionando alta resolução e experiências visuais multifuncionais. Esses displays monitoram sinais vitais e servem como plataformas para exibir dados críticos do paciente e imagens médicas.
Nas UTIs, eles facilitam a rápida identificação de mudanças nas condições dos pacientes, exibindo resultados de laboratório e horários de medicação, enquanto nos DEs, eles apoiam a tomada de decisões informadas para avaliação e tratamento rápidos, apresentando informações do paciente. Esses displays promovem a comunicação e colaboração eficazes entre a equipe médica, garantindo atendimento confiável e de alta qualidade ao paciente.
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 12,1 | polegadas |
| Matriz de pontos | 1024 × R.G.B. × 768 | pontos |
| Dimensão do módulo | 260.5 × 204.0 × 8.4 | mm |
| Bezel Opening Area | 249.0 × 187.5 | mm |
| Área ativa | 245.76 (H) × 184.32 (V) | mm |
| Distância entre pontos | 0.240(H) × 0.240(V) | mm |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Direção de exibição | Wide View | |
| Relação de aspecto | 4:3 | |
| IC de driver TFT | -- | |
| Interface TFT | 1ch-LVDS | |
| Tipo de luz de fundo | LED, Branco | |
| Painel de toque | Sem painel de toque | |
| Superfície | Anti-Refletor | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -30 | － | +85 | ℃ |
| Temperatura de armazenamento | TST | -40 | － | +90 | ℃ |
| Parâmetro | Símbolo | Valor | Unidade | |||
|---|---|---|---|---|---|---|
| Valor Min | Valor Típico | Valor Máximo | ||||
| Power Supply Voltage | VCC | 3.0 | 3.3 | 3.6 | V | |
| Rush Current | IRUSH | - | - | 4 | A | |
| Power Supply Current | White | - | - | 370 | 450 | mA |
| Black | - | 300 | 380 | mA | ||
| Power Consumption | PL | - | 1.22 | 1.49 | W | |
| LVDS differential input voltage | |VID| | 100 | - | 600 | mV | |
| LVDS common input voltage | VICM | 0.7 | - | 1.6 | V | |

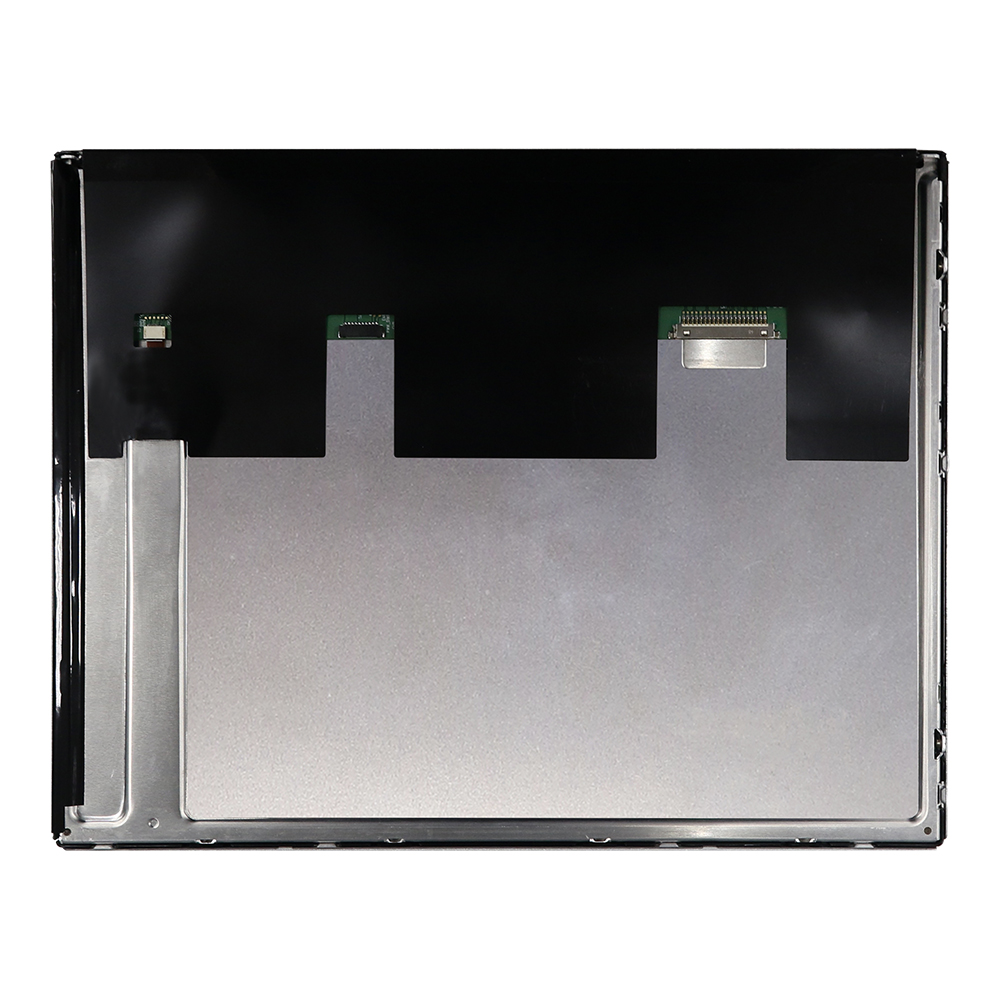

| Pin | Name | Descrição |
|---|---|---|
| 1 | RX3+ | Differential Data Input, CH3 ( Positive ) |
| 2 | RX3- | Differential Data Input, CH3 (Negative ) |
| 3 | NC | NC |
| 4 | SEL68 | LVDS 6/8 bit select function control, Low or NC 6 bit Input Mode High 8 bit Input Mode |
| 5 | GND | Ground |
| 6 | RXC+ | Differential Clock Input ( Positive ) |
| 7 | RXC- | Differential Clock Input ( Negative ) |
| 8 | GND | Ground |
| 9 | RX2+ | Differential Data Input , CH2 ( Positive ) |
| 10 | RX2- | Differential Data Input , CH2 ( Negative ) |
| 11 | GND | Ground |
| 12 | RX1+ | Differential Data Input, CH1 ( Positive ) |
| 13 | RX1- | Differential Data Input, CH1 ( Negative ) |
| 14 | GND | Ground |
| 15 | RX0+ | Differential Data Input, CH0 ( Positive ) |
| 16 | RX0- | Differential Data Input, CH0 (Negative ) |
| 17 | reLR | Horizontal Reverse Scan Control, Low or NC Normal Mode. High Horizontal Reverse Scan |
| 18 | reUD | Vertical Reverse Scan Control, Low or NC Normal Mode, High Vertical Reverse Scan |
| 19 | VCC | Power supply |
| 20 | VCC | Power supply |
| Pin | Symbol | Descrição |
|---|---|---|
| 1 | Vi | Converter input voltage |
| 2 | Vi | Converter input voltage |
| 3 | Vi | Converter input voltage |
| 4 | Vi | Converter input voltage |
| 5 | VGND | Converter ground |
| 6 | VGND | Converter ground |
| 7 | VGND | Converter ground |
| 8 | VGND | Converter ground |
| 9 | EN | Enable pin |
| 10 | ADJ | Backlight Adjust |
