產品敘述
WO13232B 為一款 2.15 吋 132x32 COG 單色繪圖型 LCD 顯示器，搭載 ST7567A 控制器，支援 I2C 介面，採用金屬針腳設計。支援 2.7V 至 3.3V 邏輯電源（典型值 3V），並採用 1/33 Duty 與 1/6 Bias 驅動方式。
模組外形尺寸為 65.4 x 28.2 x 9.7 mm，檢視區域為 58.3 x 19.0 mm，有效區域為 52.78 x 14.38 mm。

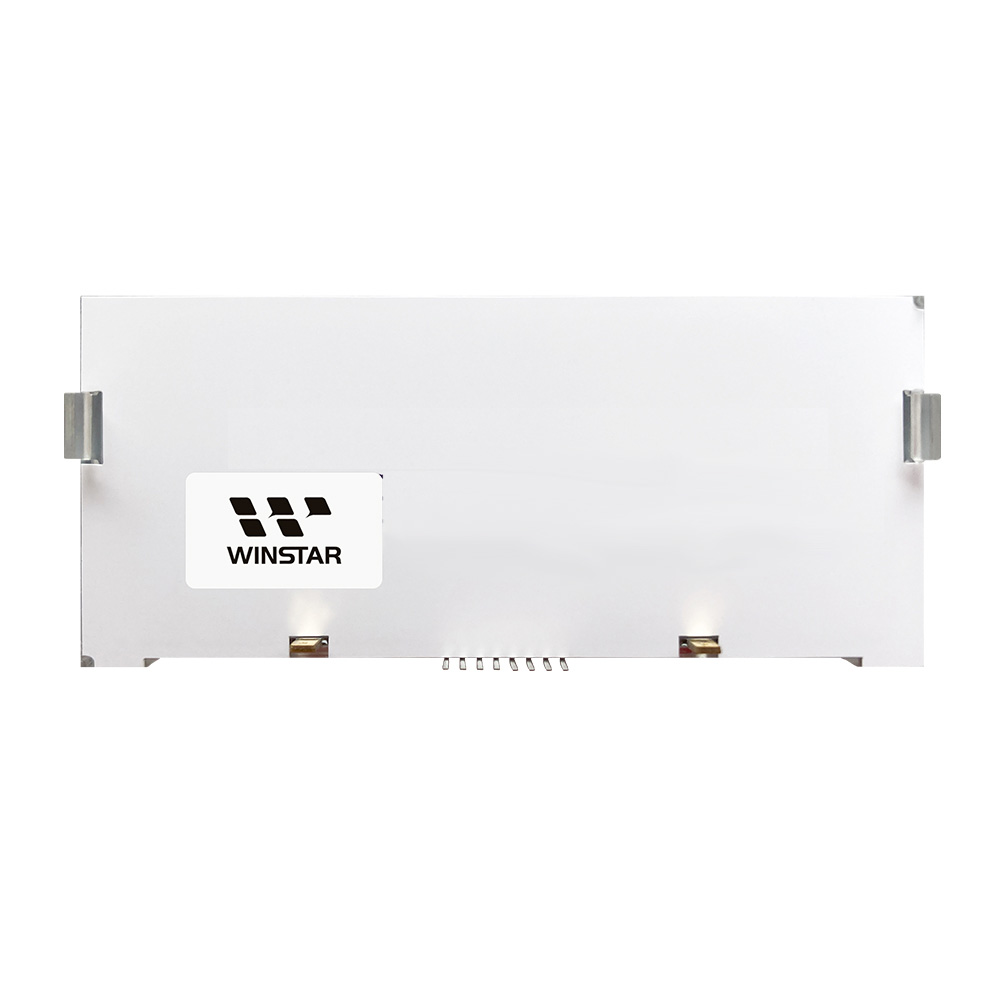

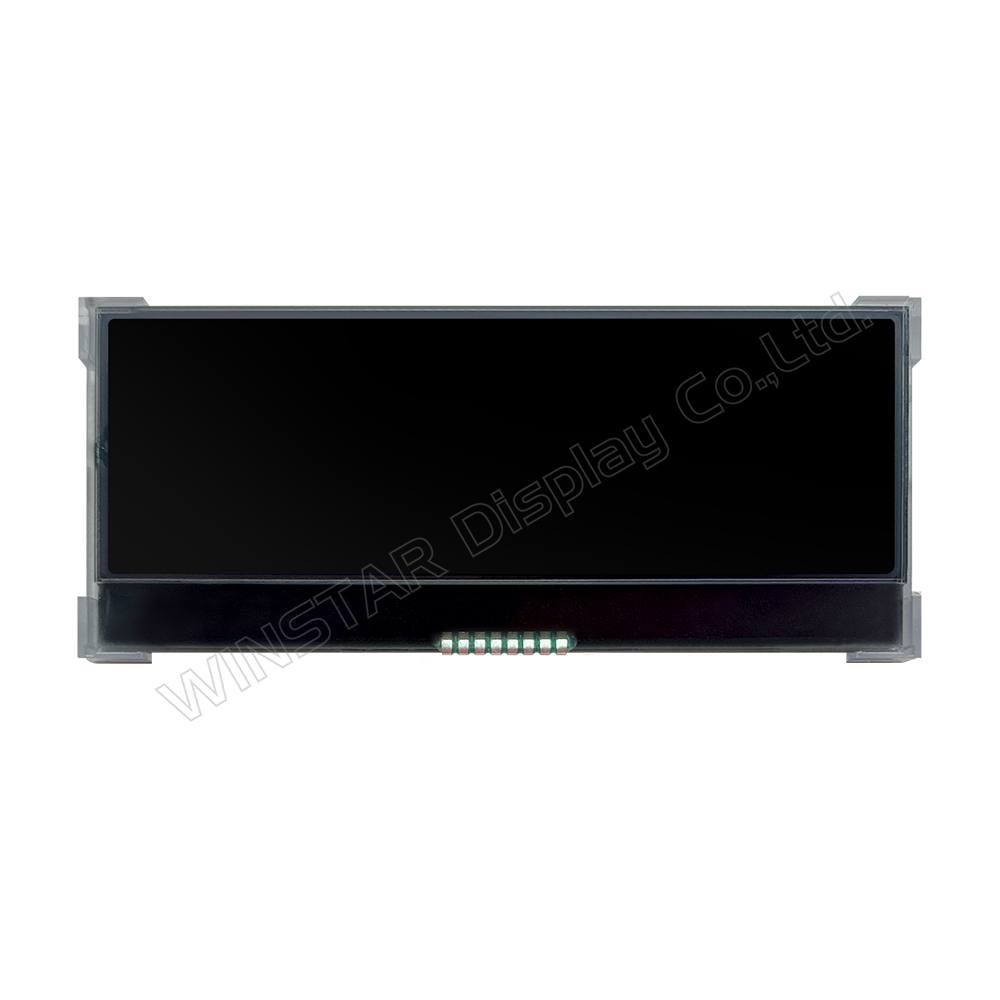

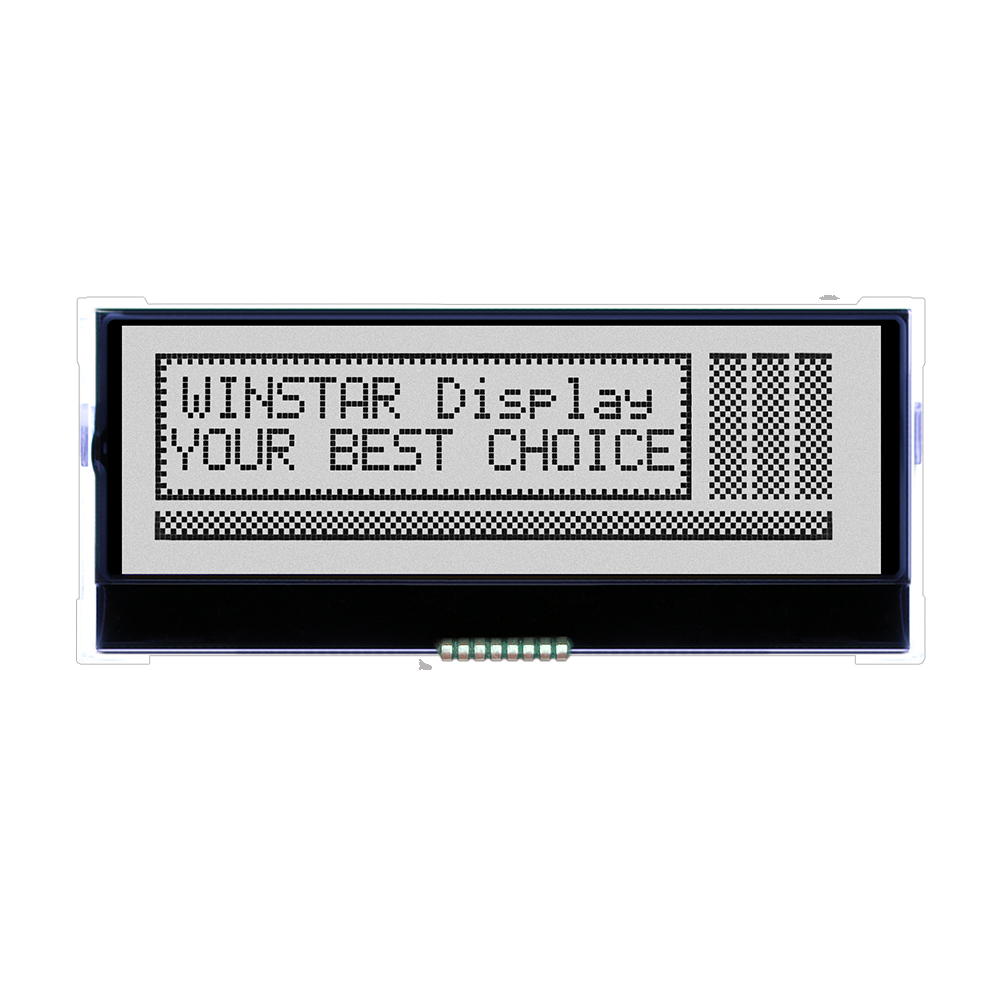

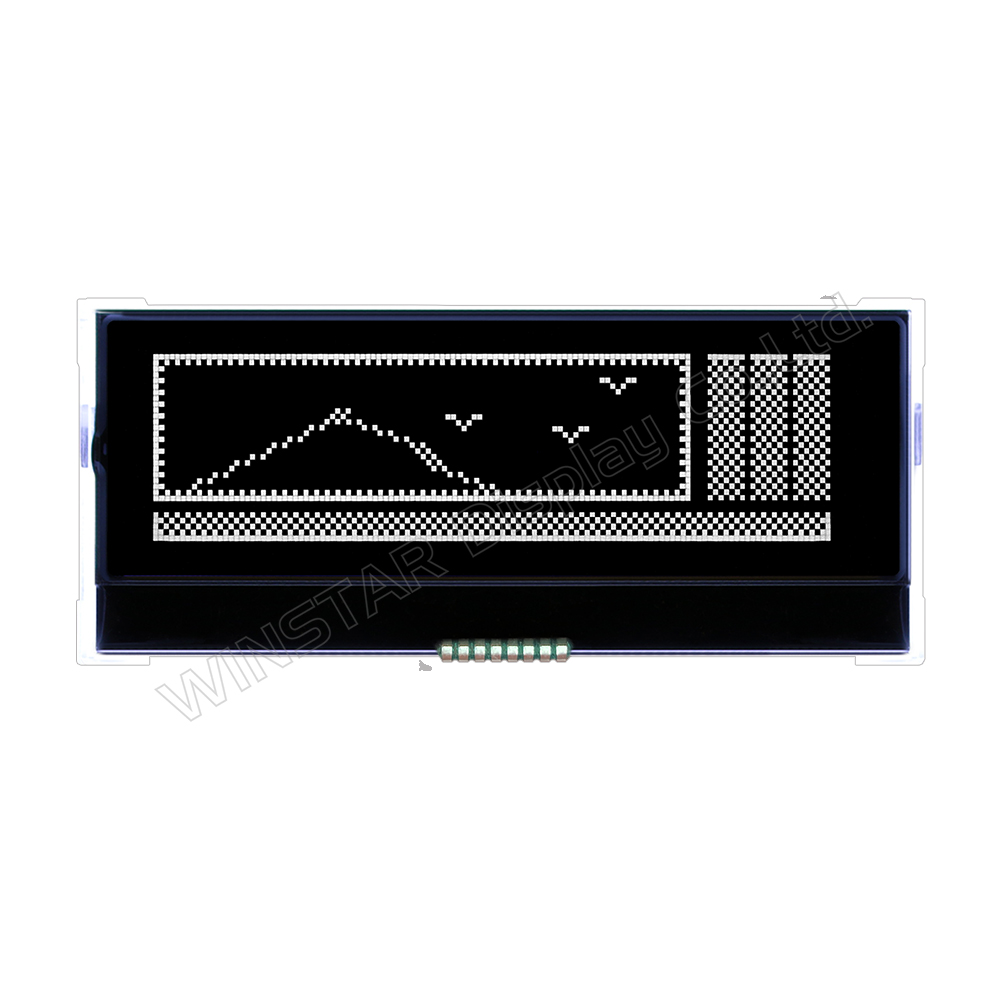

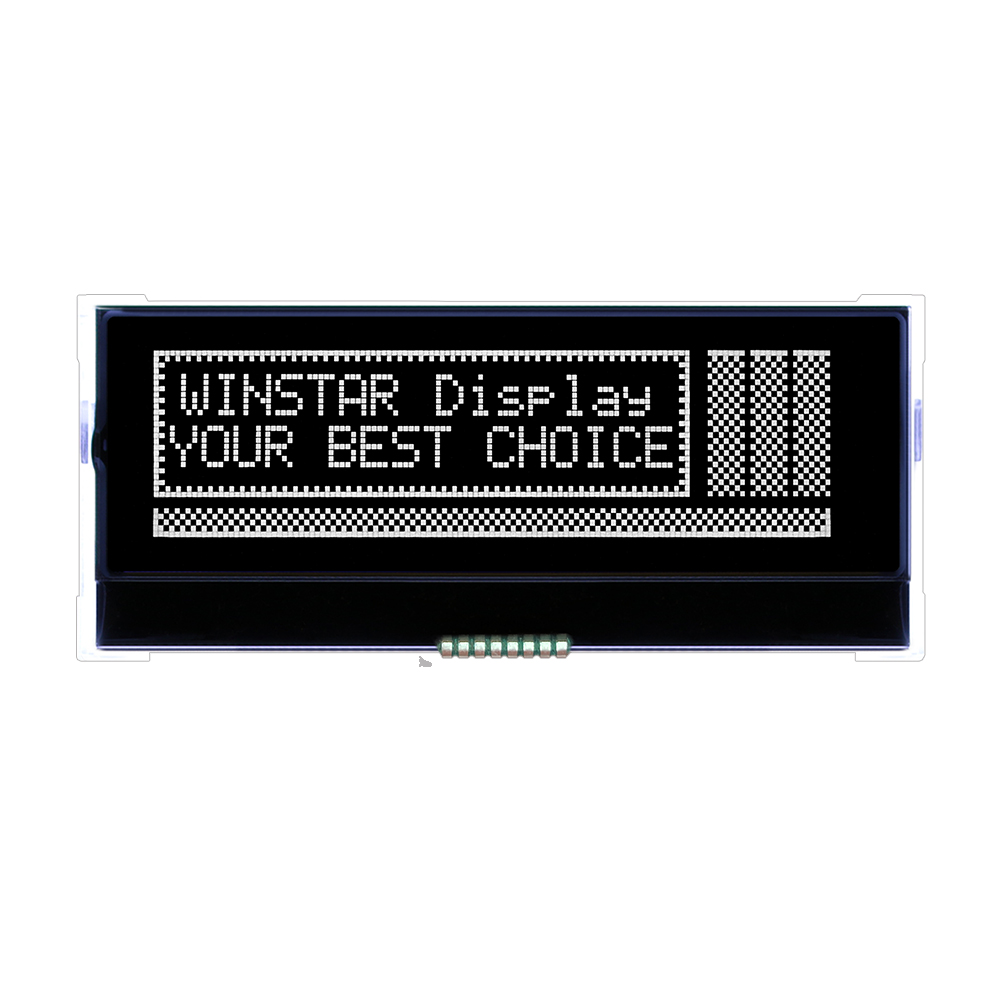

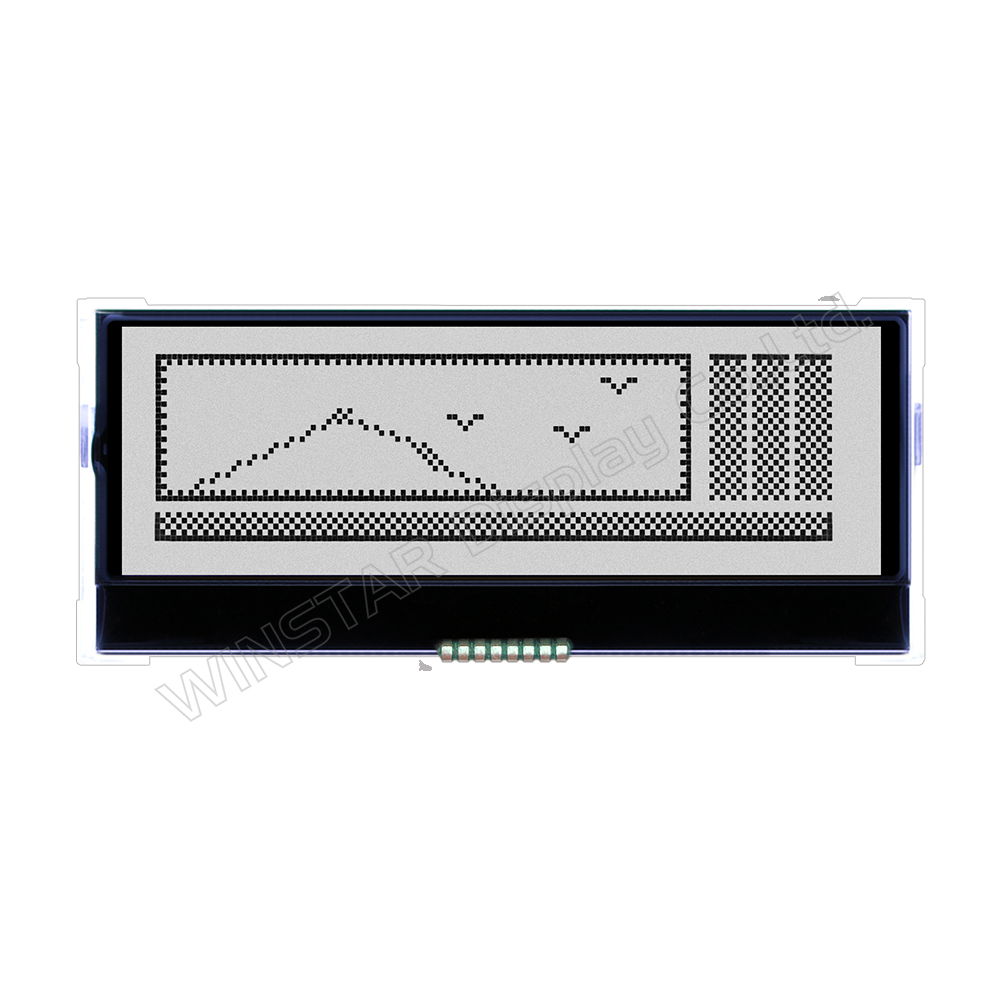

WO13232B 提供兩種顯示規格可供選擇：WO13232B-TFH 採用 FSTN 正顯半穿半反射 LCD，搭配白色 LED 背光；WO13232B-TDI 採用 DFSTN 負顯雙層膜全穿透 LCD，搭配白色 LED 背光。如需產品供貨資訊、價格或客製化服務，請點選上方 『產品詢問』，並於"詢問內容"欄位填寫您的需求。

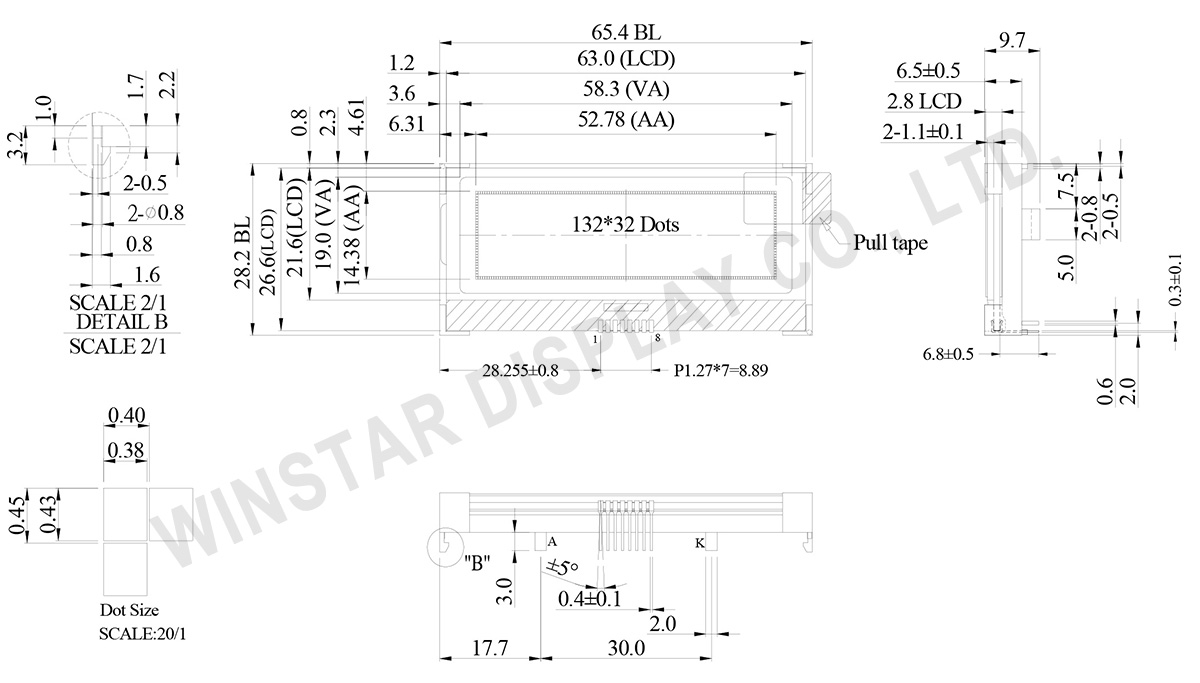

規格圖
Data source ref:WO13232B-TDI#
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣數 | 132 x 32 | － |
| 模組尺寸 | 65.4 x 28.2 x 9.7 | mm |
| 檢視區域 | 58.3 x 19.0 | mm |
| 有效區域 | 52.78 x 14.38 | mm |
| 點大小 | 0.38 x 0.43 | mm |
| 點間距 | 0.40 x 0.45 | mm |
| 驅動方式 | 1/33duty , 1/6 Bias | |
| 背光類型 | LED | |
| IC | ST7567A | |
| 介面 | I2C | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VI | -0.3 | － | VDD+0.3 | V |
| 數位電源電壓 | VDD-Vss | -0.3 | － | 4 | V |
| LCD供電電壓 | V0-XV0 | -0.3 | － | 18 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 2.7 | 3.0 | 3.3 | V |
| LCD供電電壓 | Vop | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 7.8 － |
－ 8.0 － |
－ 8.2 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.3 VDD | V |
| 輸出高電壓 | VOH | － | 0.8 VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | VSS | － | 0.2VDD | V |
| 供電電流 | IDD | － | － | － | 1.5 | mA |
Pin功能定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VG | VG is the LCD driving voltage for segment circuits. |
| 2 | XV0 | XV0 is the LCD driving voltage for common circuits at positive frame. |
| 3 | V0 | V0 is the LCD driving voltage for common circuits at negative frame |
| 4 | VSS | Ground |
| 5 | VDD | Power supply |
| 6 | SDA | Serial Data signal |
| 7 | SCL | Serial clock input |
| 8 | RSTB | External reset pin |
