132x32 LCD 顯示器模組 (COG+FPC)

型號 WO13232A

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 2.15吋
►132x32 點陣
►IC: ST7567A
►+3V電源電壓
►1/33 duty cycle
►介面: I2C

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

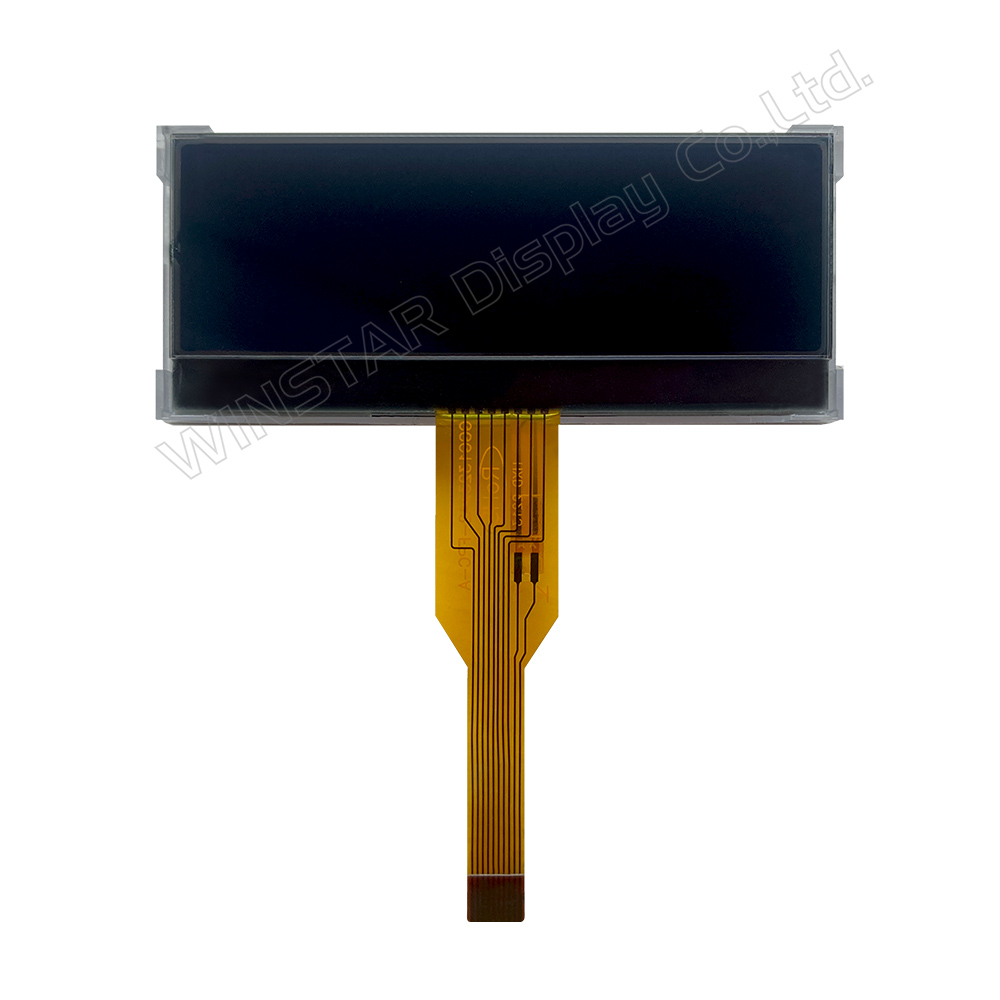

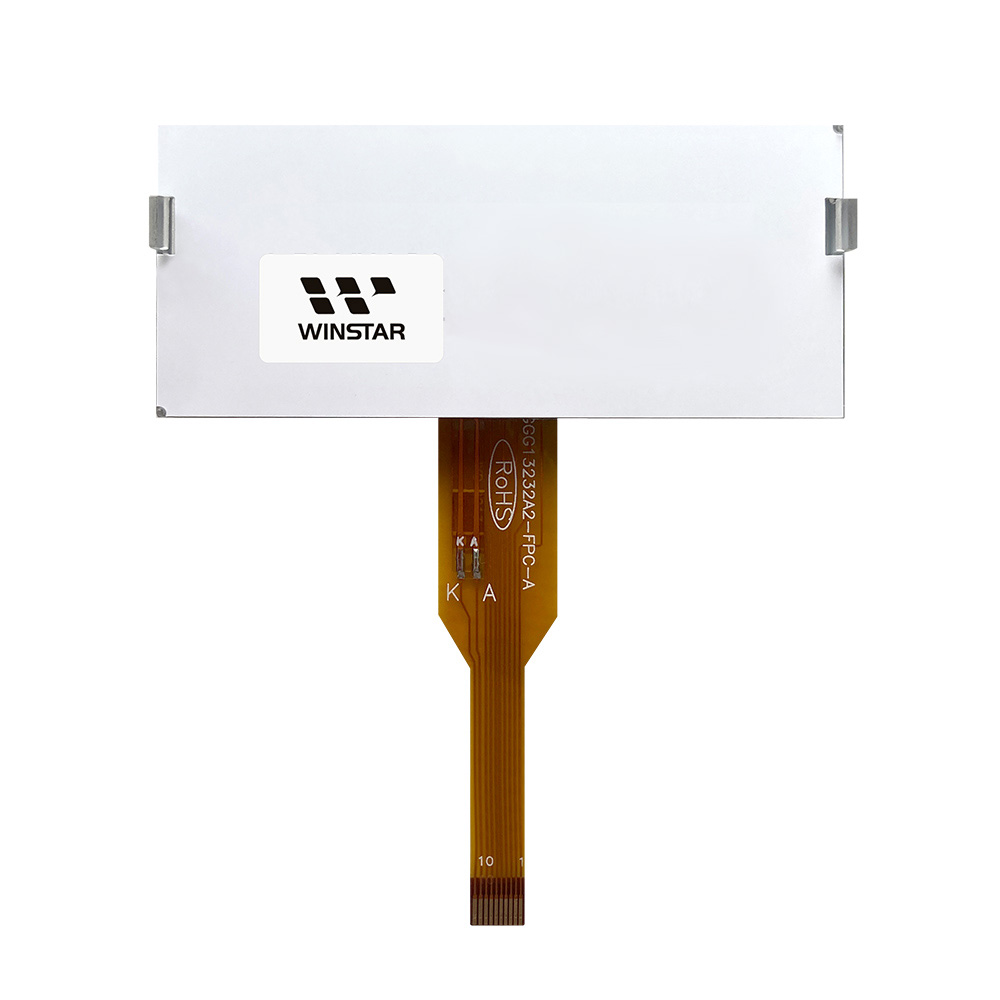

WO13232A 是單色 COG 繪圖型 LCD 模組，顯示由 132 x 32點陣組成。此COG模組內建ST7567A IC;支援I2C介面;透過FPC方式出PIN，視角為6點鐘方向，1/33 duty，1/6 Bias。此模組尺寸與WG12232B / WG12232G (含PCB)相同，但解析度更高。模組邏輯電源電壓2.7V~3.3V，典型值為3V。

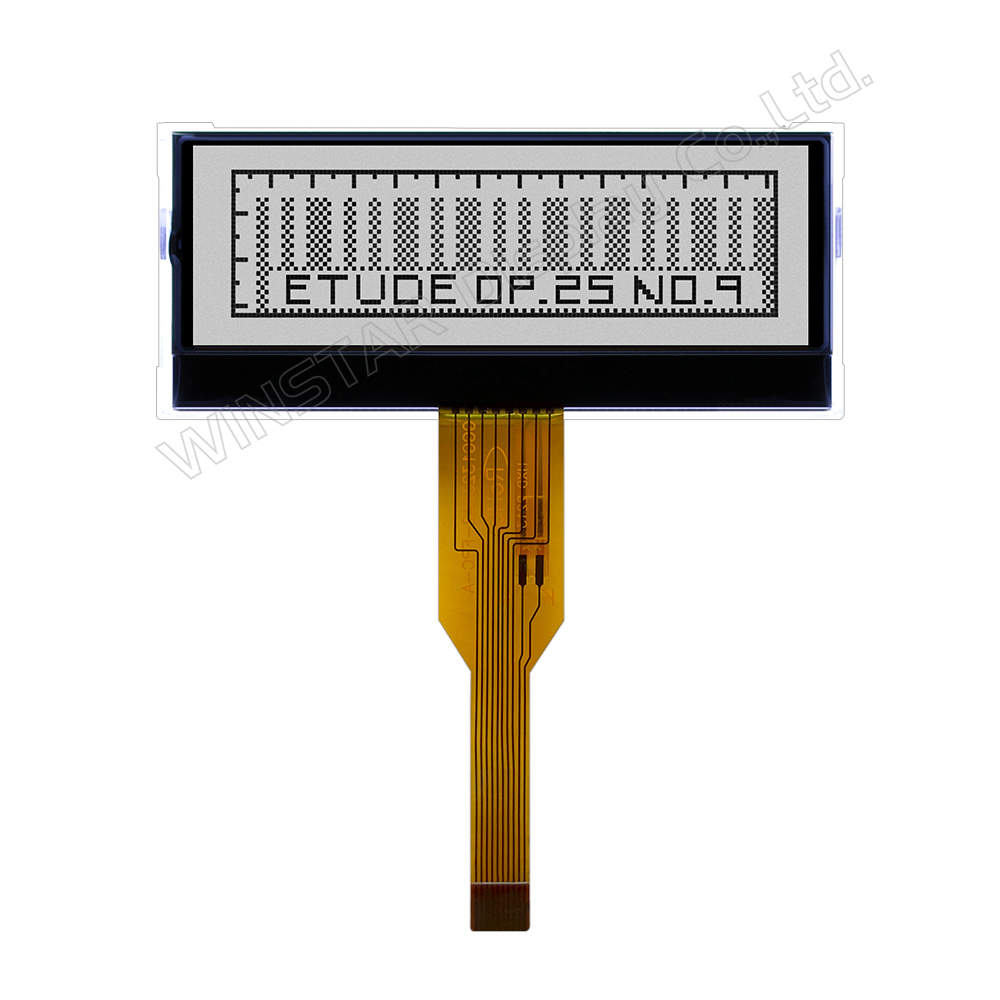

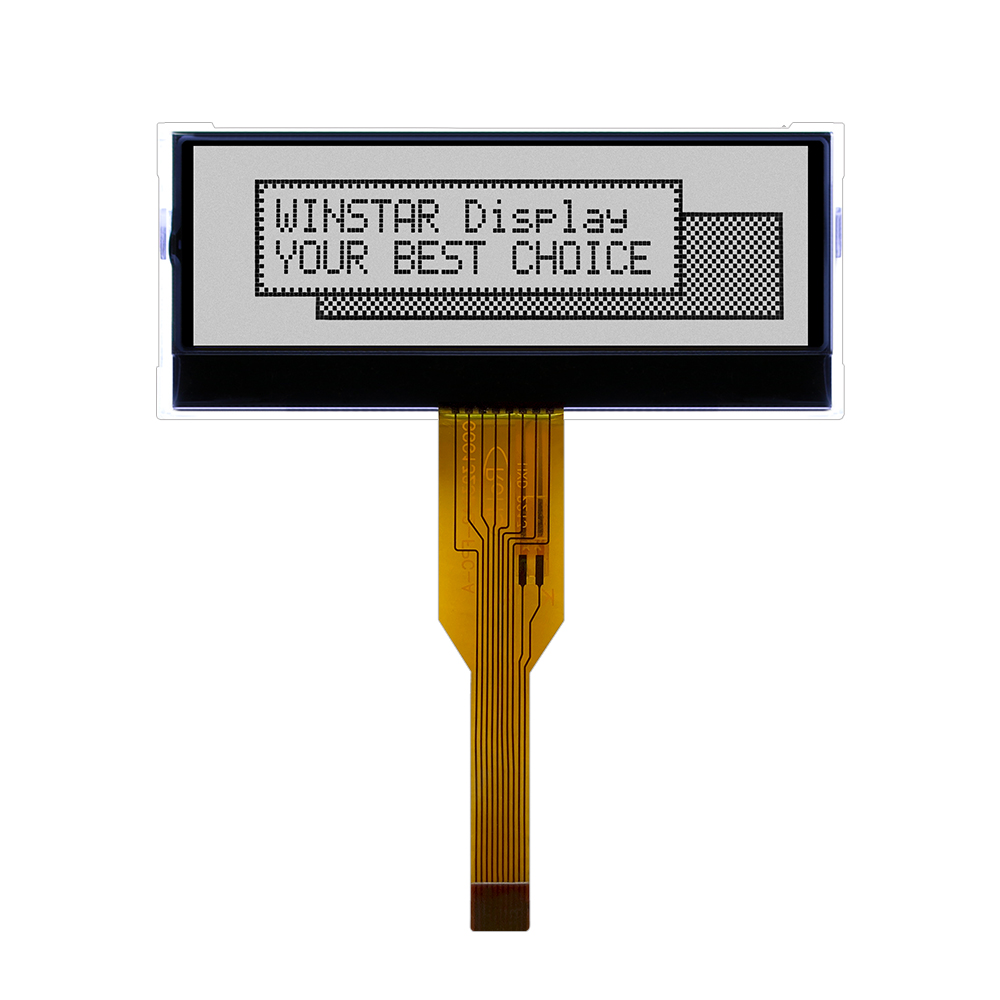

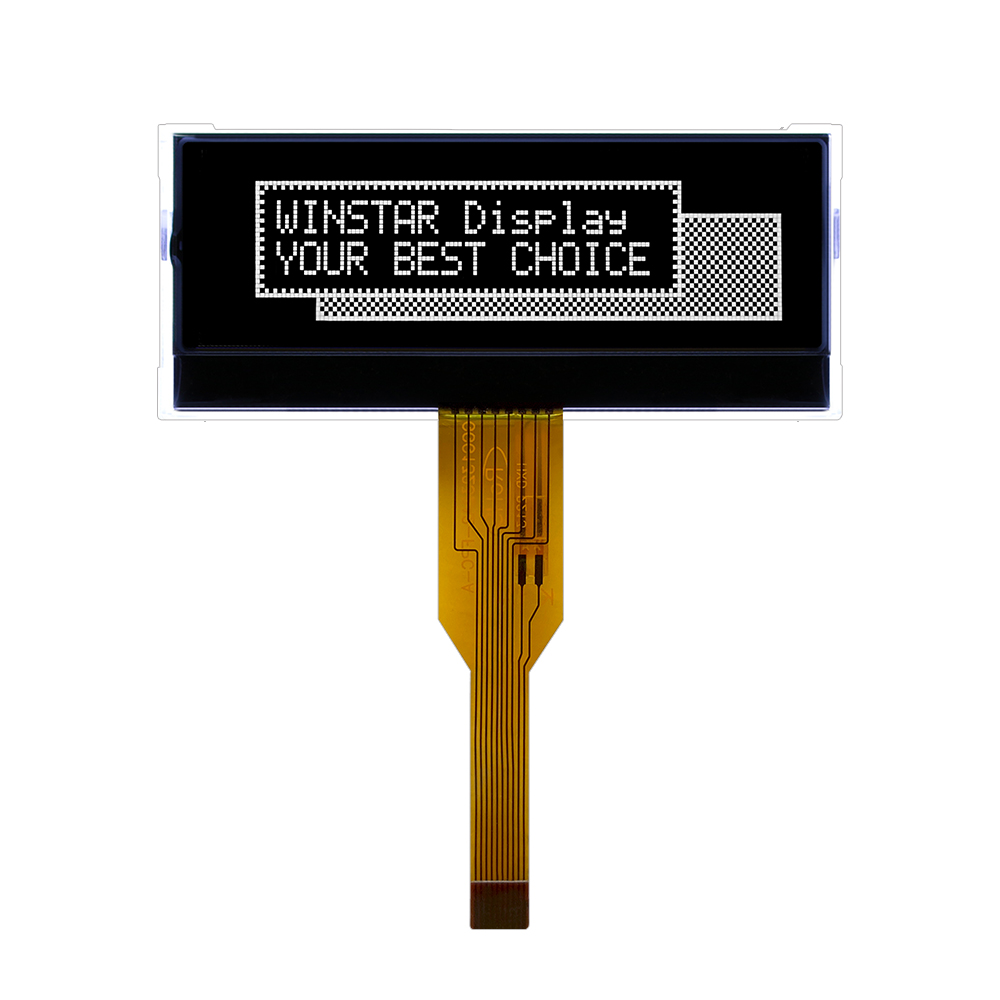

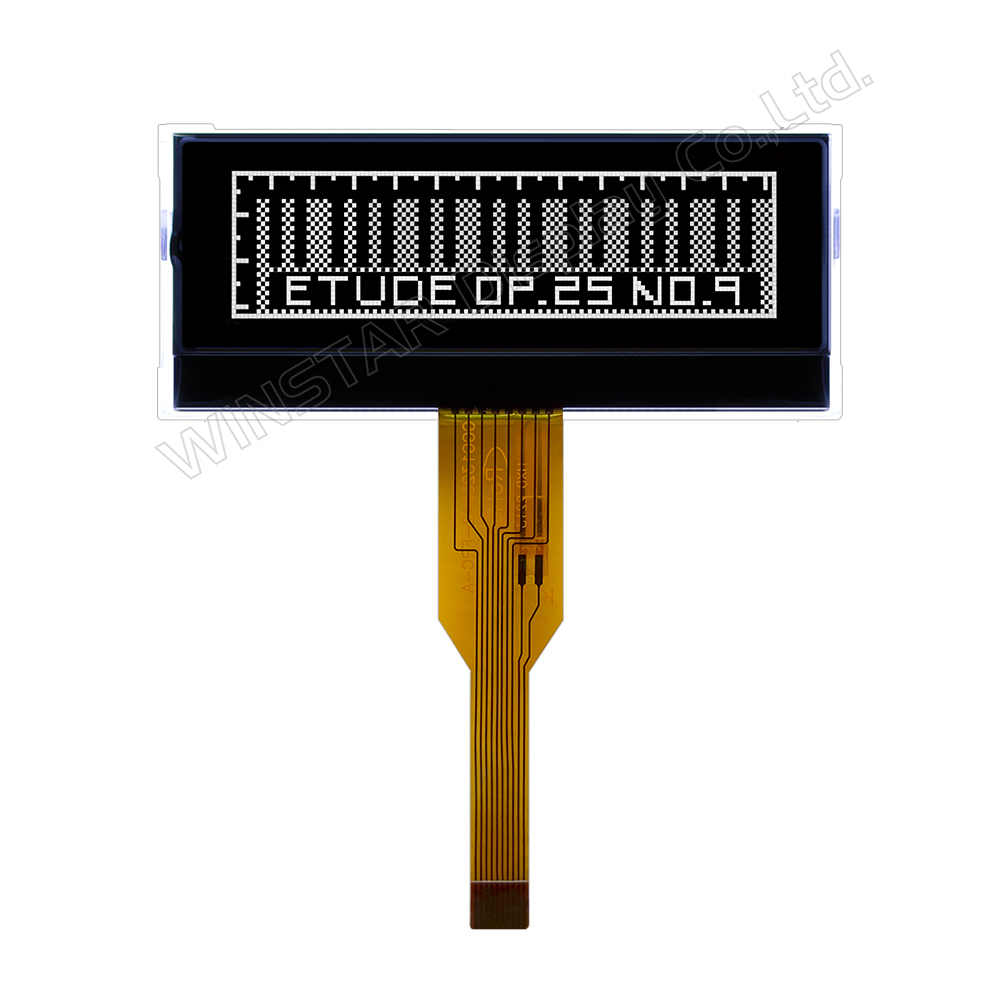

WO13232A系列目前完成開發有WO13232A-TFH型號(FSTN正顯半透射式玻璃+白色LED背光)及WO13232A-TDI型號( DFSTN負顯雙膜透射式玻璃+白色LED背光)。此模組工作溫度為-20℃~+70℃；儲存溫度為-30℃~+80℃。

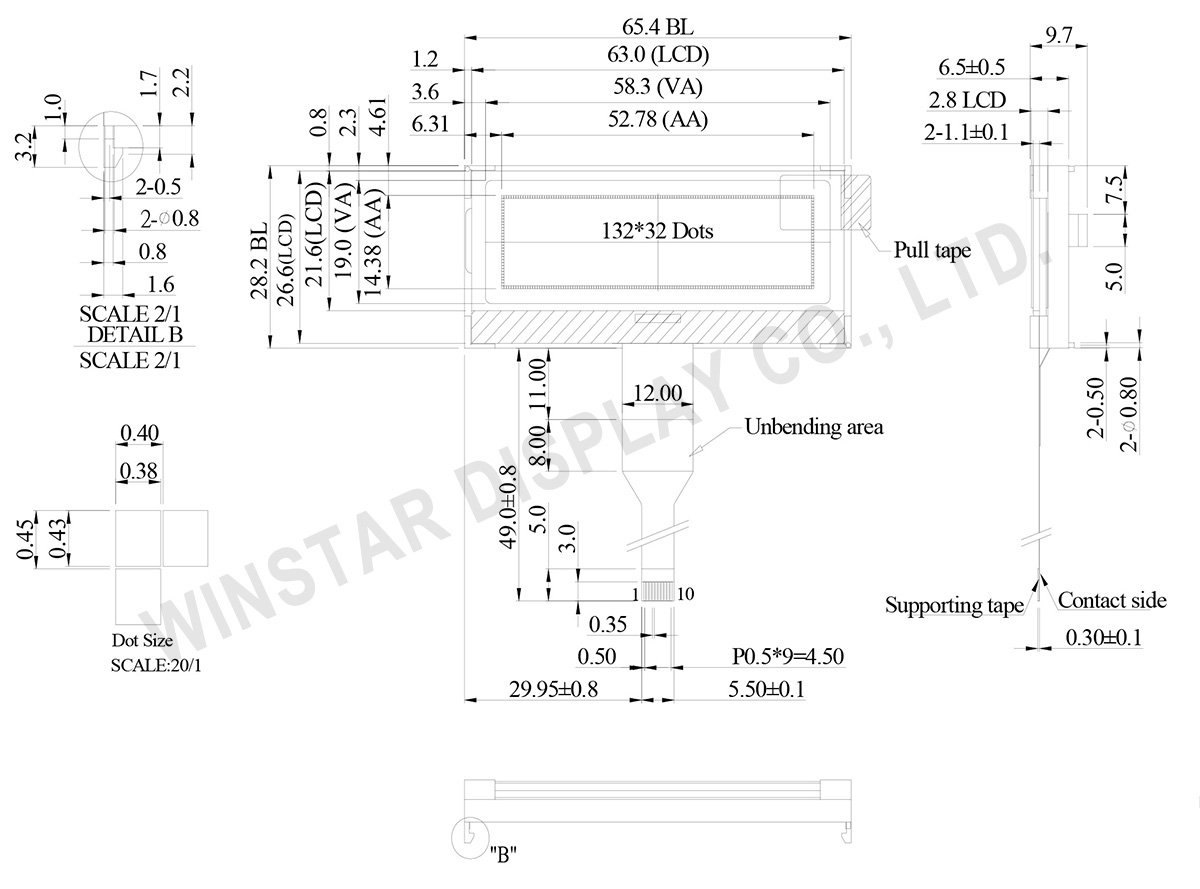

規格圖

133x32 LCD Display Module, 133x32 COG Display (FPC) - WO13232A

Data source ref: WO13232A-TDI#

產品規格

Pin功能定義

Pin No.	符號	說明
1	VG	VG is the LCD driving voltage for segment circuits.
2	XV0	XV0 is the LCD driving voltage for common circuits at positive frame.
3	V0	V0 is the LCD driving voltage for common circuits at negative frame
4	VSS	Ground
5	VDD	Power supply
6	SDA	Serial Data signal
7	SCL	Serial clock input
8	RSTB	External reset pin
9	A	A
10	K	K

規格說明

項目	規格	單位
點陣(解析度)	132 x 32	－
模組尺寸	65.4 x 28.2 x 9.7	mm
檢視區域	58.3 x 19.0	mm
有效區域	52.78 x 14.38	mm
點大小	0.38 x 0.43	mm
點間距	0.40 x 0.45	mm
驅動方式	1/33duty , 1/6 Bias
背光類型	LED
IC	ST7567A
介面	I2C

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
數位電源電壓	VDD-Vss	-0.3	－	4	V
LCD供電電壓	V0-XV0	-0.3	－	18	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	2.7	3.0	3.3	V
LCD供電電壓	Vop	Ta=-20℃ Ta=25℃ Ta=70℃	－ 7.8 －	－ 8.0 －	－ 8.2 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	VSS	－	0.3 VDD	V
輸出高電壓	VOH	－	0.8 VDD	－	VDD	V
輸出低電壓	VOL	－	VSS	－	0.2VDD	V
供電電流	IDD	－	－	－	1.5	mA
