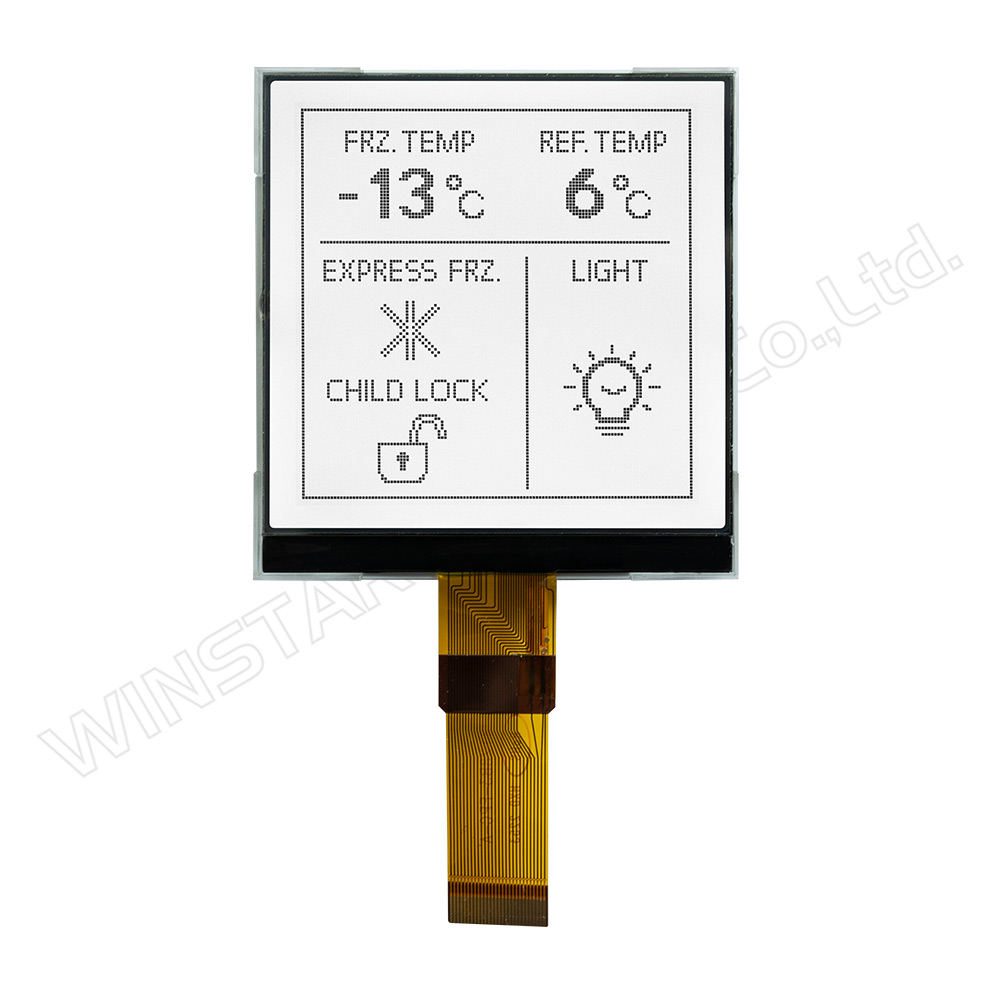

3.06 吋 128x128 COG 繪圖型 LCD 模組 - WO128128B

3.06 吋 128x128 COG 繪圖型 LCD 模組

型號 WO128128B

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 3.06吋
►128x128 點陣
►IC: ST75161
►3.3V電源電壓
►1/128 DUTY , 1/12 BIAS
►介面：6800/8080/SPI/I2C

規格下載

索取Demo Code

產品詢問

上一個產品回分類頁下一個產品

產品敘述

WO128128B 為一款 3.06 吋 128x128 單色 COG 繪圖型 LCD 模組，搭載 ST75161 控制 IC，支援 6800、8080、3-Line SPI、4-Line SPI 及 I2C 介面。採用 3.3V 邏輯電源供應，並具備 1/128 Duty 與 1/12 Bias 驅動方式。

此型號尺寸為 68.0 x 72.0 x 6.5 mm，檢視區域為 62.0 x 62.0 mm，有效區域為 55.01 x 55.01 mm，採用 LED 背光，工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

COG 結構設計可有效降低模組整體厚度，並提供多種介面選擇，方便整合至各類嵌入式系統。128x128 單色繪圖顯示適用於需要精巧圖形顯示的嵌入式設備。如需確認產品供貨狀態、價格或客製化需求，請點選上方『產品詢問』，並於詢問內容中填寫您的需求。

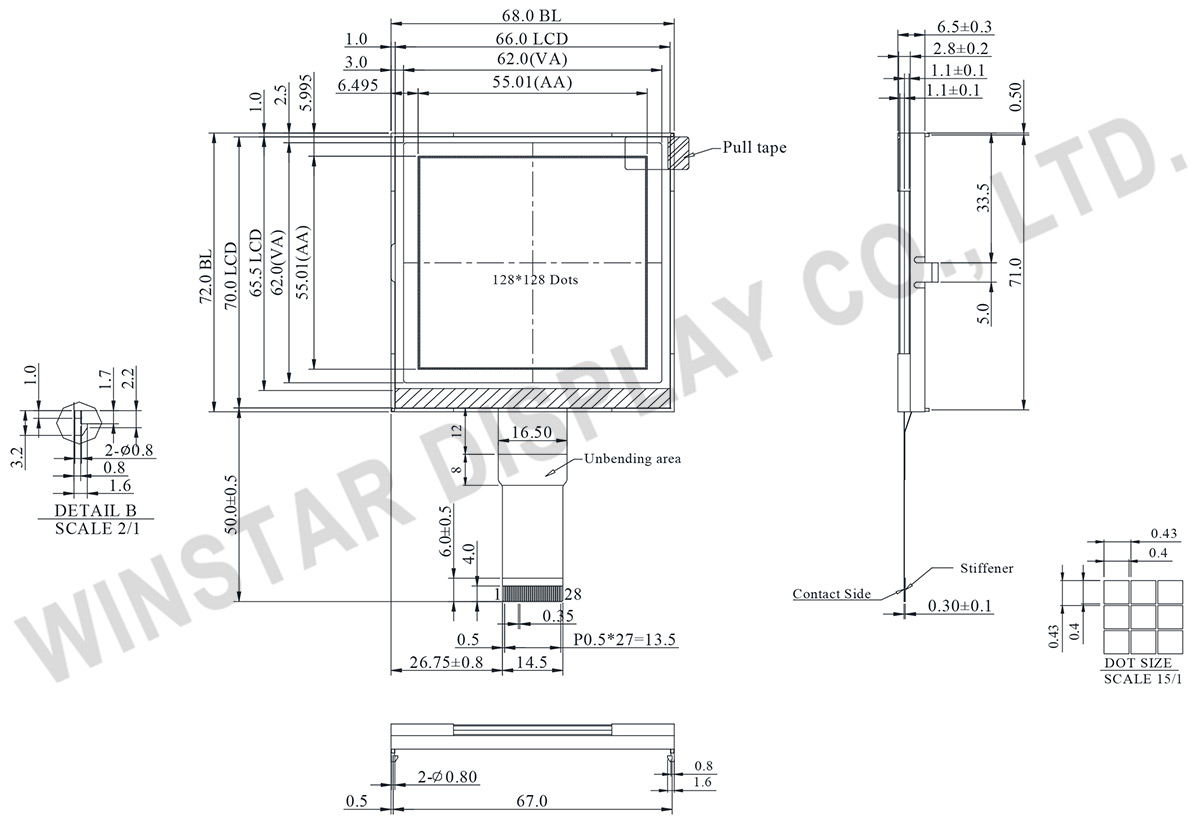

規格圖

Data source ref： WO128128B-TFH#

產品規格

規格說明

項目	規格	單位
點陣數	128 x 128	－
模組尺寸	68.0 x 72.0 x 6.5	mm
檢視區域	62.0 x 62.0	mm
有效區域	55.01 x 55.01	mm
點大小	0.4 x 0.4	mm
點間距	0.43 x 0.43	mm
驅動方式	1/128 DUTY,1/12 BIAS
背光類型	LED
IC	ST75161
介面	6800/8080/3/4-Line SPI/I2C

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	-	+70	℃
儲存溫度	TST	-30	-	+80	℃
電源電壓	VDD	-0.3	-	4.0	V
LCD供電電壓	V0-XV0	-0.3	-	19	V
輸入電壓	VIN	-0.3	-	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	-	3.0	3.3	3.6	V
LCD供電電壓	VOP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 14.8 －	－ 15.1 －	－ 15.4 －	V V V
輸入高電壓	VIH	-	0.7 VDD	-	VDD	V
輸入低電壓	VIL	-	Vss	-	0.3 VDD	V
輸出高電壓	VOH	-	0.8 VDD	-	VDD	V
輸出低電壓	VOL	-	Vss	-	0.2 VDD	V
供電電流	IDD	VDD=3.3V	-	-	2.5	mA

Pin功能定義

Pin No.	符號	說明
1	ESD GND	ESD Ground
2	VG	VG is the power of SEG-drivers.
3	V0	Positive operating voltage of COM-drivers.
4	XV0	Negative operating voltage of COM-drivers.
5	CA1P	DC/DC voltage converter
6	CA1N	DC/DC voltage converter
7	VDD	Power supply
8	VSS	Ground
9	COMSCN	Set scan direction of COM.
10	IF2	These pins select interface operation mode.
11	IF1
12	IF0
13	CSB	Chip select input pin.
14	A0	It determines whether the access is related to data or command.
15	ERD	Read / Write execution control pin.
16	RWR	Read / Write execution control pin.
17-24	RSTB	Hardware reset input pin
25	ERD	When using 8-bit parallel interface: 8080 or 6800 mode:8 bit bi-directional data bus When using serial interface : 4-line SPI or 3-line SPI mode D[7:4] : fix to “H” by VDD1. D[3:1] : serial input/output data (SDA). D[0] : serial input clock (SCL). D1 to D3 must be connected together (SDA) When using serial interface : I2C interface D[7] : SA[1], I2C slave address bit. Must be connected to VDD1 or VSS1. D[6] : SA[0], I2C slave address bit. Must be connected to VDD1 or VSS1. D[5:4] : fix to “H” by VDD1. D[3:2] : SDA_OUT, serial data and acknowledge output for the I2C interface. D[1] : SDA_IN, serial input data D[0] : SCL, serial input clock . D1 to D3 must be connected together (SDA) CSB must be fixed to “L” by VSS1.
26	A	Anode input for LED backlight.
27	K	Cathode input for LED backlight
28	ESD GND	ESD Ground
