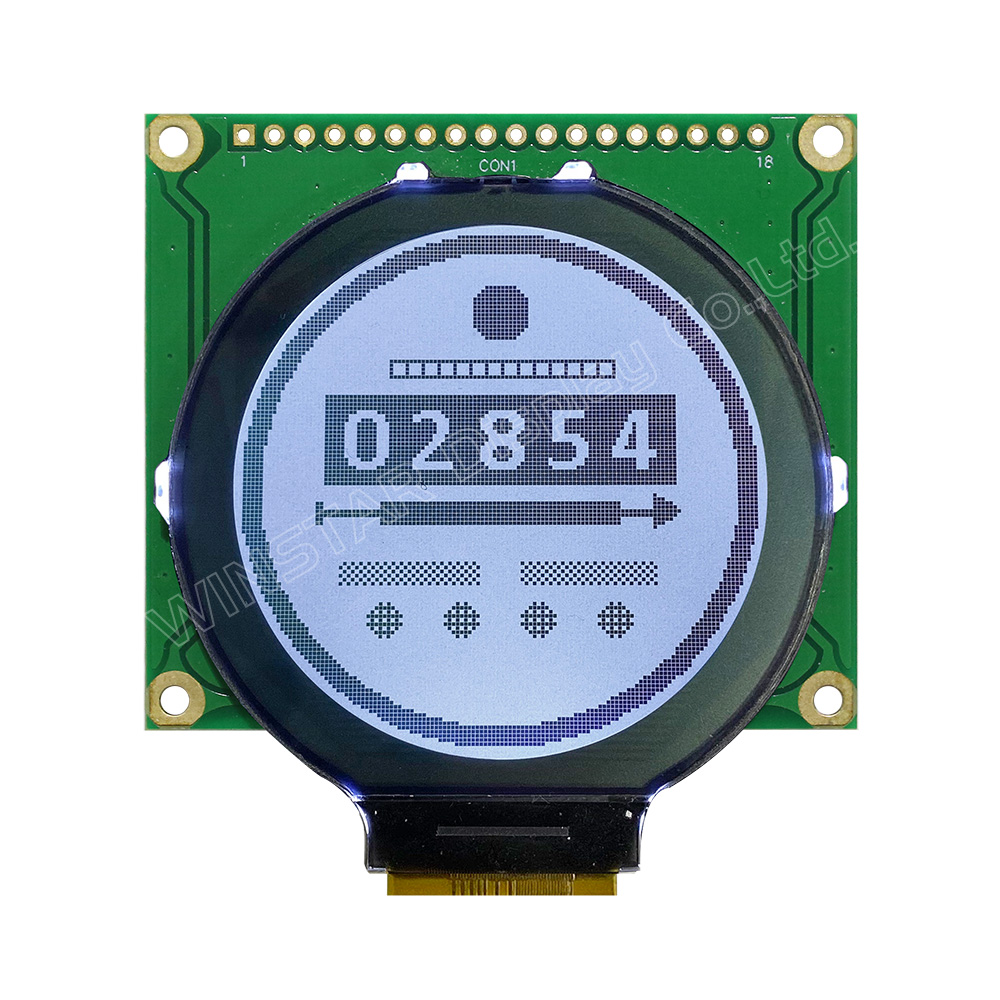

128x128 COG 圓形液晶顯示器模組含PCB

型號 WO128128A2

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG+PCB
►尺寸: 2.45吋
►128x128 點陣
►IC: ST75161
►+3V電源電壓
►1/136 duty cycle
►介面: 預設為8080，可選其他6800、SPI-4 Line/SPI-3Line 9bit、I2C

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WO128128A2是WO128128A圓形COG LCD顯示模組加上PCB板。 WO128128A2圓形COG STN模組內建有ST75161 IC，預設8080並列介面，可選擇支援6800並列介面或4線SPI 、3線SPI 9-bit、I2C串列介面。電源電壓3V，1/136 driving duty, 1/12 bias 驅動方式。 WO128128A2的優點是模組加上PCB板並含有四個螺絲鎖孔，外圍電路均在PCB上設計，這使模組可以更簡單更易於使用在客戶的應用產品上。此外，還有三種連接器間距大小可供選擇，分别為預設2.54mm以及可選1.0mm、0.5mm。

WO128128A2的邏輯電源電壓為2.7V至3.3V，Typical值為3V，另有VDD 5V電源電壓可選。模組工作溫度為-20℃至+70℃；儲存溫度為-30℃至+80℃。 WO128128A2提供帶白色LED背光FSTN正顯半透射式LCD。如果您需要不同類型的LCD或LED組合，請與我們聯繫。

圓形顯示器模組

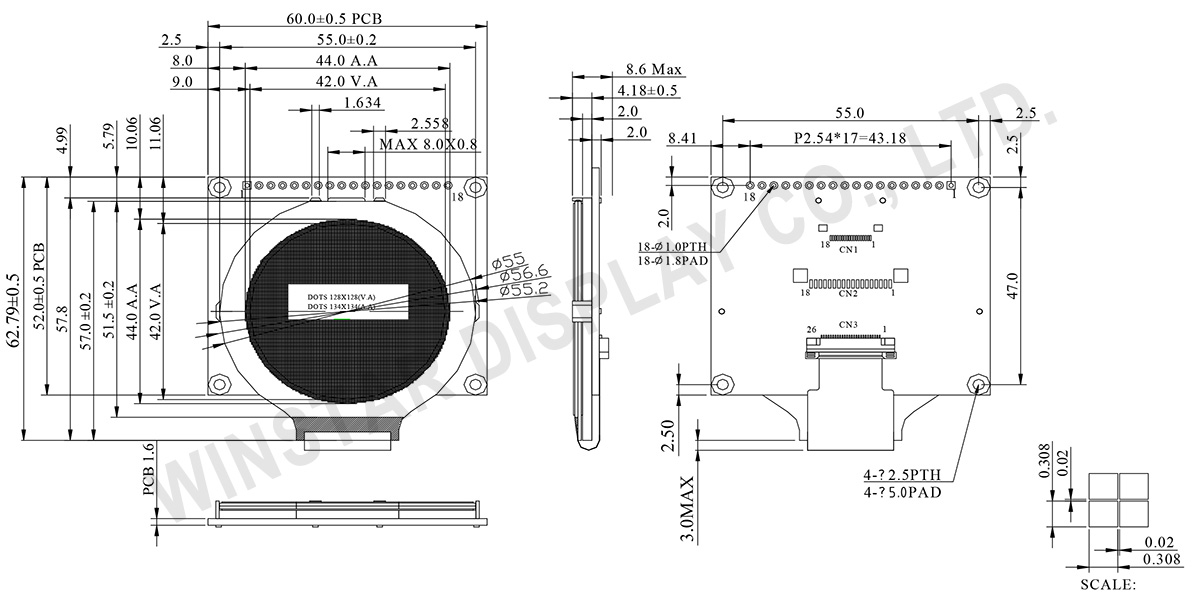

規格圖

Round LCD Display Module, Round LCD Module, Round LCD Panel, Round LCD Screen - WO128128A2

Data source ref: WO128128A2-TFH#

產品規格

規格說明

項目	規格	單位
點陣(解析度)	128 x 128	－
模組尺寸	60.0 x 62.79 x 8.6	mm
檢視區域	42.0 x 42.0	mm
有效區域	44.0 x 44.0	mm
點大小	0.308 x 0.308	mm
點間距	0.328 x 0.328	mm
驅動方式	1/136 Duty,1/12 Bias
背光類型	LED
IC	ST75161
介面	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	T_OP	-20	－	+70	℃
儲存溫度	T_ST	-30	－	+80	℃
電源電壓	VDD	-0.3	－	4.0	V
LCD供電電壓	VLCD	-0.3	－	20	V
LCD供電電壓	V0-XV0	-0.3	－	19	V
輸入電壓	VIN	-0.3		VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	V_DD-V_SS	－	2.7	3.0	3.3	V
LCD供電電壓	V_OP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 13.7 －	－ 14.0 －	－ 14.3 －	V V V
輸入高電壓	V_IH	－	0.7 V_DD	－	V_DD	V
輸入低電壓	V_IL	－	V_SS	－	0.3 V_DD	V
輸出高電壓	V_OH	－	0.8 V_DD	－	V_DD	V
輸出低電壓	V_OL	－	V_SS	－	0.2 V_DD	V
供電電流	I_DD	V_DD=3.0V	－	2.0	－	mA

Pin功能定義

Pin No.	符號	說明
1	VDD	Power supply
2	NC	No Connection
3	VSS	Ground
4	CSB	Chip select input pin.
5	A0	It determines whether the access is related to data or command.
6	ERD	Read / Write execution control pin.
7	RWR	Read / Write execution control pin.
8	RSTB	Hardware reset input pin
9-16	D0-D7	8 bit bi-directional data bus
17	A	Anode input for LED backlight.
18	K	Cathode input for LED backlight
