產品敘述

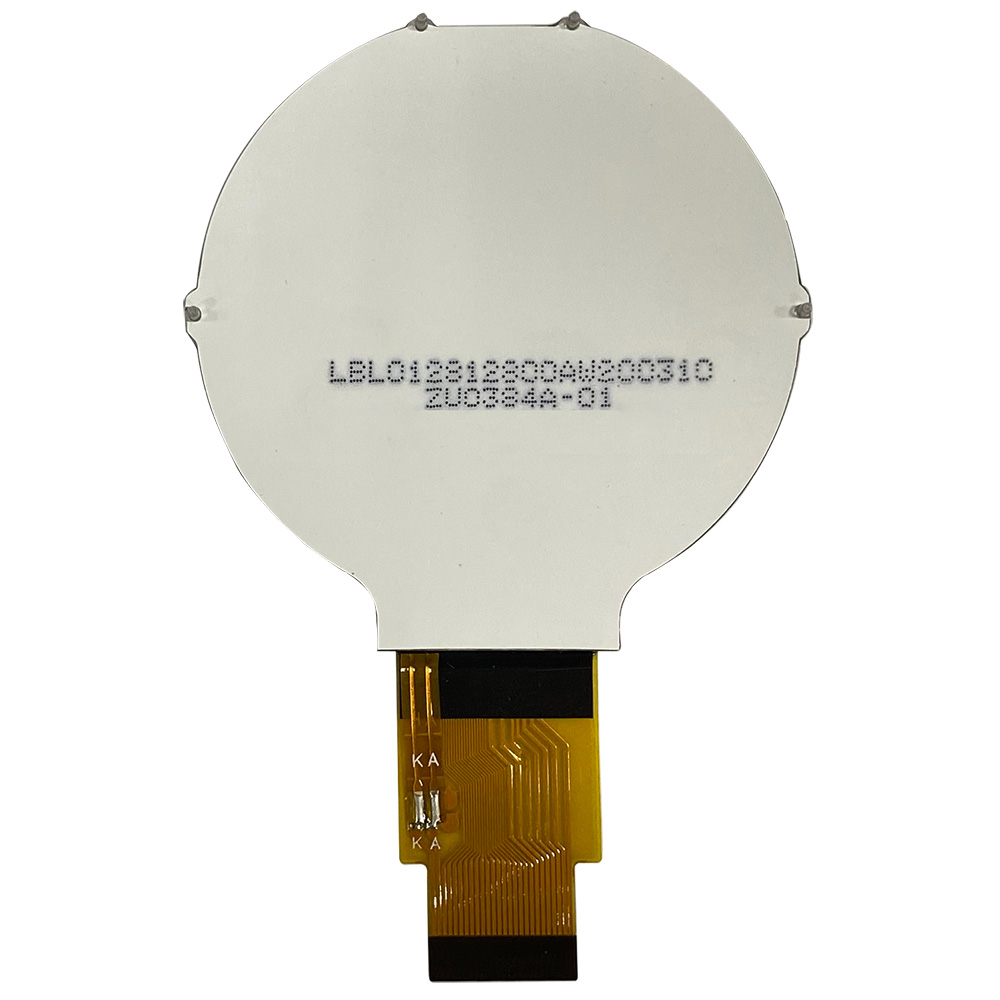

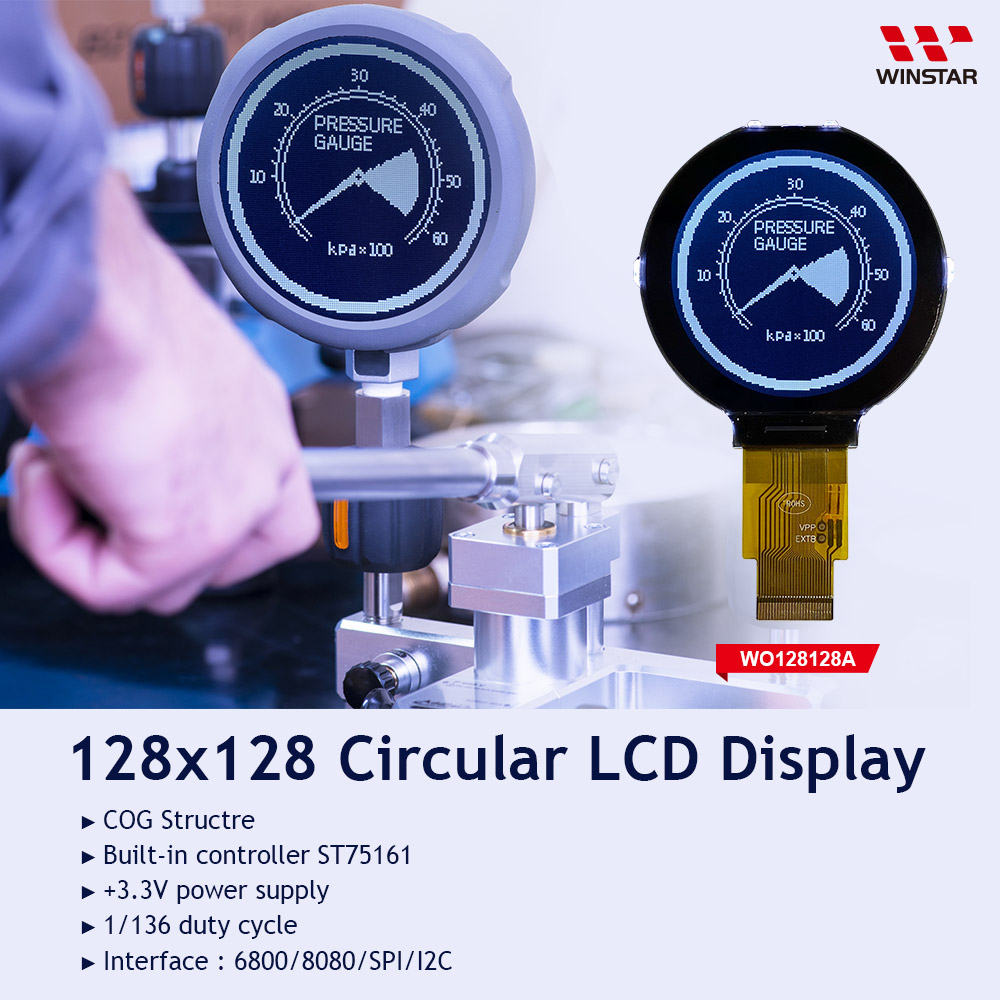

WO128128A 為一款 128x128 COG 單色圓形繪圖型 LCD 顯示器模組，搭載 ST75161 控制器 IC。此模組支援 6800 與 8080 並列介面、3-wire 與 4-wire SPI，以及 I2C 介面。顯示方向為 6 點鐘方向，採用 1/136 Duty 與 1/12 Bias 驅動方式。
模組尺寸為 55.0 x 57.0 x 6.18 mm，檢視區域為 42.0 x 42.0 mm，有效區域為 44.0 x 44.0 mm。邏輯電源電壓（VDD）支援 2.7V～3.3V（典型值 3.0V），操作溫度範圍為 -20°C～+70°C，儲存溫度範圍為 -30°C～+80°C。

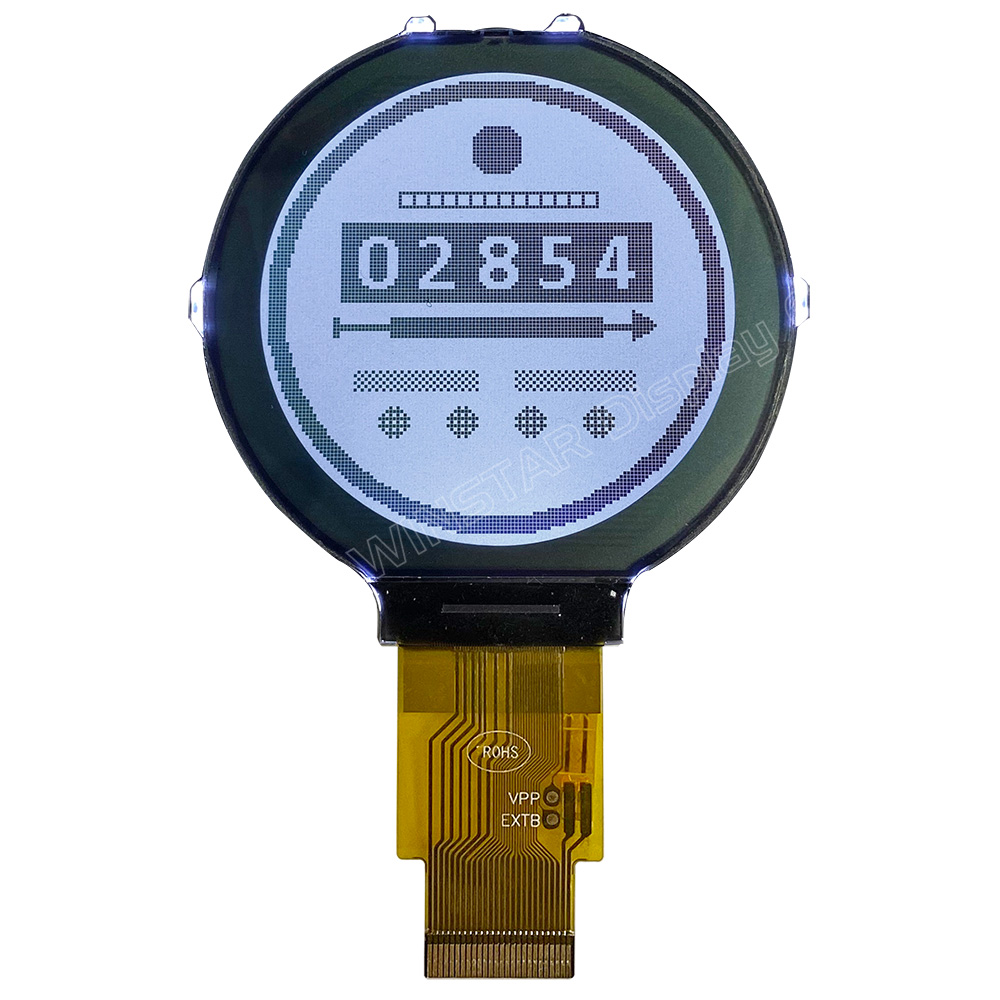

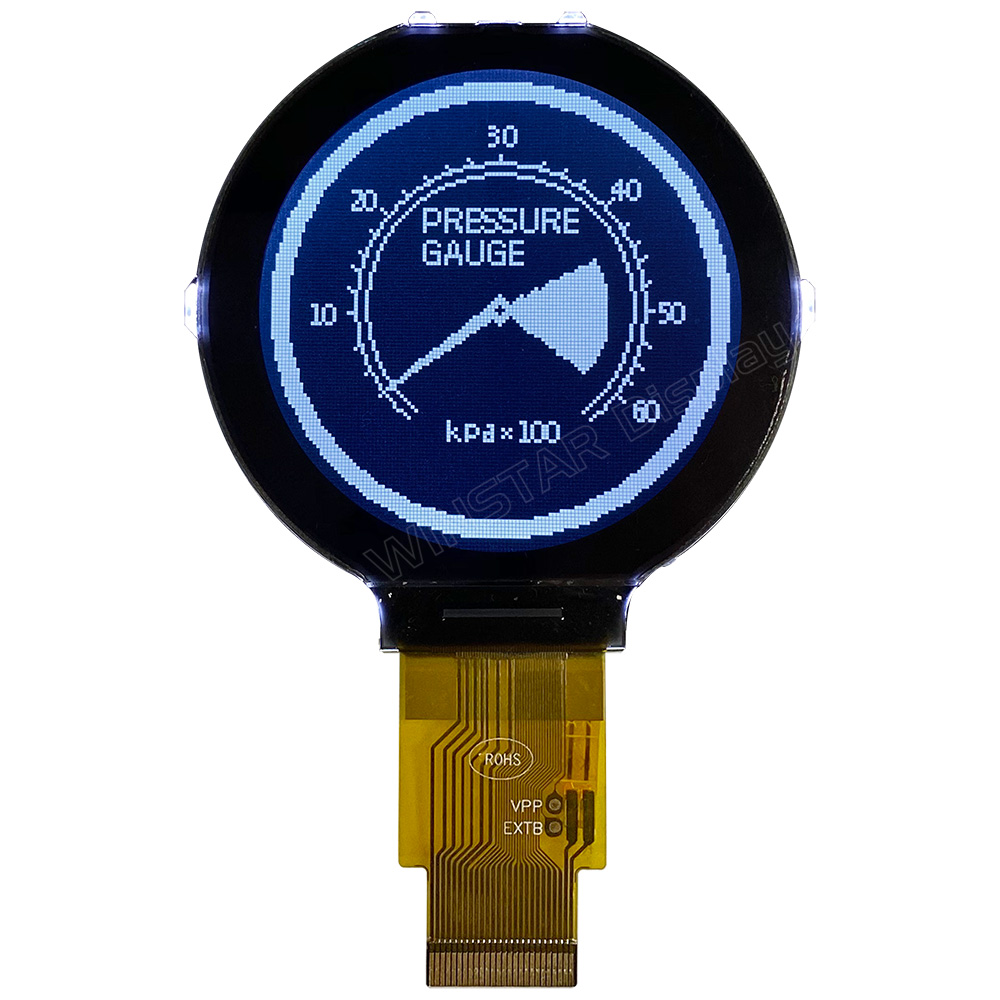

WO128128A 提供兩種顯示版本：WO128128A-TFH 採用 FSTN 正顯搭配白色 LED 背光；WO128128A-TDI 採用 FSTN 負顯。兩種版本皆提供 USB Demo Kit。如需申請評估樣品、確認 Demo Kit 供應狀況或索取報價，請點選頁面上方 『產品詢問』，並於 詢問內容欄位填寫需求。

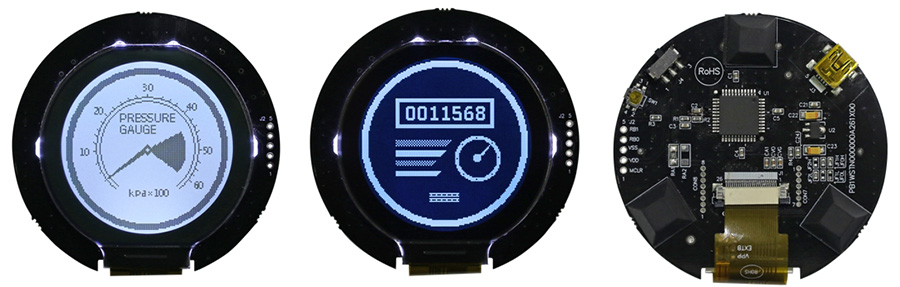

Demo Kit 型號
WWSTNUSBDEMO-00－適用於 WO128128A-TFH
WWSTNUSBDEMO-01－適用於 WO128128A-TDI

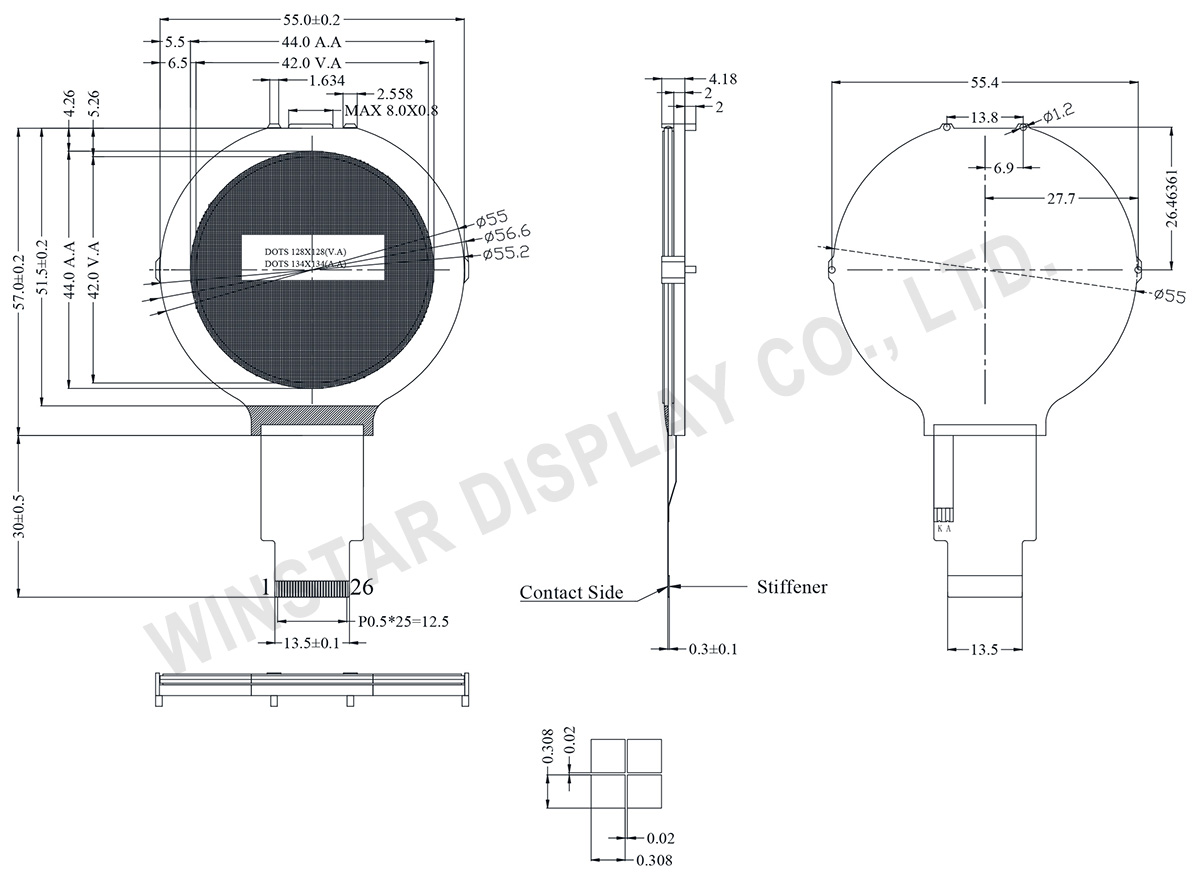

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣數 | 128 x 128 | － |
| 模組尺寸 | 55.0 x 57.0 x 6.18 | mm |
| 檢視區域 | 42.0 x 42.0 | mm |
| 有效區域 | 44.0 x 44.0 | mm |
| 點大小 | 0.308 x 0.308 | mm |
| 點間距 | 0.328 x 0.328 | mm |
| 驅動方式 | 1/136 DUTY,1/12 BIAS | |
| 背光類型 | LED | |
| IC | ST75161 | |
| 介面 | 68/80/4線 SPI/I2C/9-bit 3線串列介面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VDD | -0.3 | － | 4.0 | V |
| LCD供電電壓 | VLCD | -0.3 | － | 20 | V |
| LCD供電電壓 | V0-XV0 | -0.3 | － | 19 | V |
| 輸入電壓 | VIN | -0.3 | VDD+0.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 2.7 | 3.0 | 3.3 | V |
| LCD供電電壓 | VOP | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 13.7 － |
－ 14.0 － |
－ 14.3 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | Vss | － | 0.3 VDD | V |
| 輸出高電壓 | VOH | － | 0.8 VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | Vss | － | 0.2 VDD | V |
| 供電電流 | IDD | VDD=3.0V | － | － | 2.0 | mA |
Pin功能定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VG | VG is the power of SEG-drivers. |
| 2 | V0 | Positive operating voltage of COM-drivers. |
| 3 | XV0 | Negative operating voltage of COM-drivers. |
| 4 | CA1P | DC/DC voltage converter |
| 5 | CA1N | |
| 6 | VDD | Power supply |
| 7 | VSS | Ground |
| 8 | COMSCN | Set scan direction of COM. |
| 9 | IF2 | These pins select interface operation mode. |
| 10 | IF1 | |
| 11 | IF0 | |
| 12 | CSB | Chip select input pin. |
| 13 | A0 | It determines whether the access is related to data or command. |
| 14 | ERD | Read / Write execution control pin. |
| 15 | RWR | Read / Write execution control pin. |
| 16 | RSTB | Hardware reset input pin |
| 17-24 | D0-D7 | When using 8-bit parallel interface: 8080 or 6800 mode:8 bit bi-directional data bus When using serial interface : 4-line SPI or 3-line SPI mode D[7:4] : fix to “H” by VDD1. D[3:1] : serial input/output data (SDA). D[0] : serial input clock (SCL). D1 to D3 must be connected together (SDA) When using serial interface : I2C interface D[7] : SA[1], I2C slave address bit. Must be connected to VDD1 or VSS1. D[6] : SA[0], I2C slave address bit. Must be connected to VDD1 or VSS1. D[5:4] : fix to “H” by VDD1. D[3:2] : SDA_OUT, serial data and acknowledge output for the I2C interface. D[1] : SDA_IN, serial input data D[0] : SCL, serial input clock . D1 to D3 must be connected together (SDA) CSB must be fixed to “L” by VSS1. |
| 25 | A | Anode input for LED backlight. |
| 26 | K | Cathode input for LED backlight |
