160x160 COG液晶LCD - WO160160A

160x160 COG液晶LCD - WO160160A

160x160 COG液晶LCD - WO160160A

160x160 COG液晶LCD - WO160160A

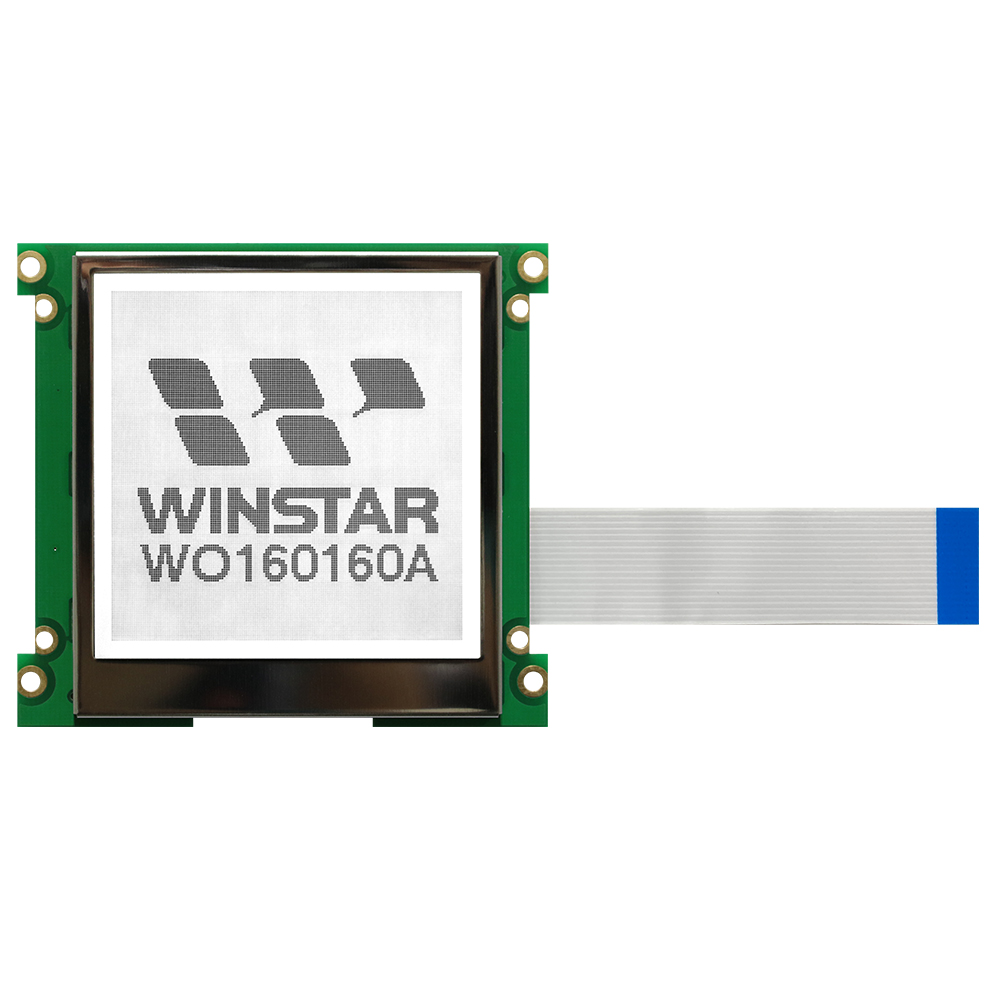

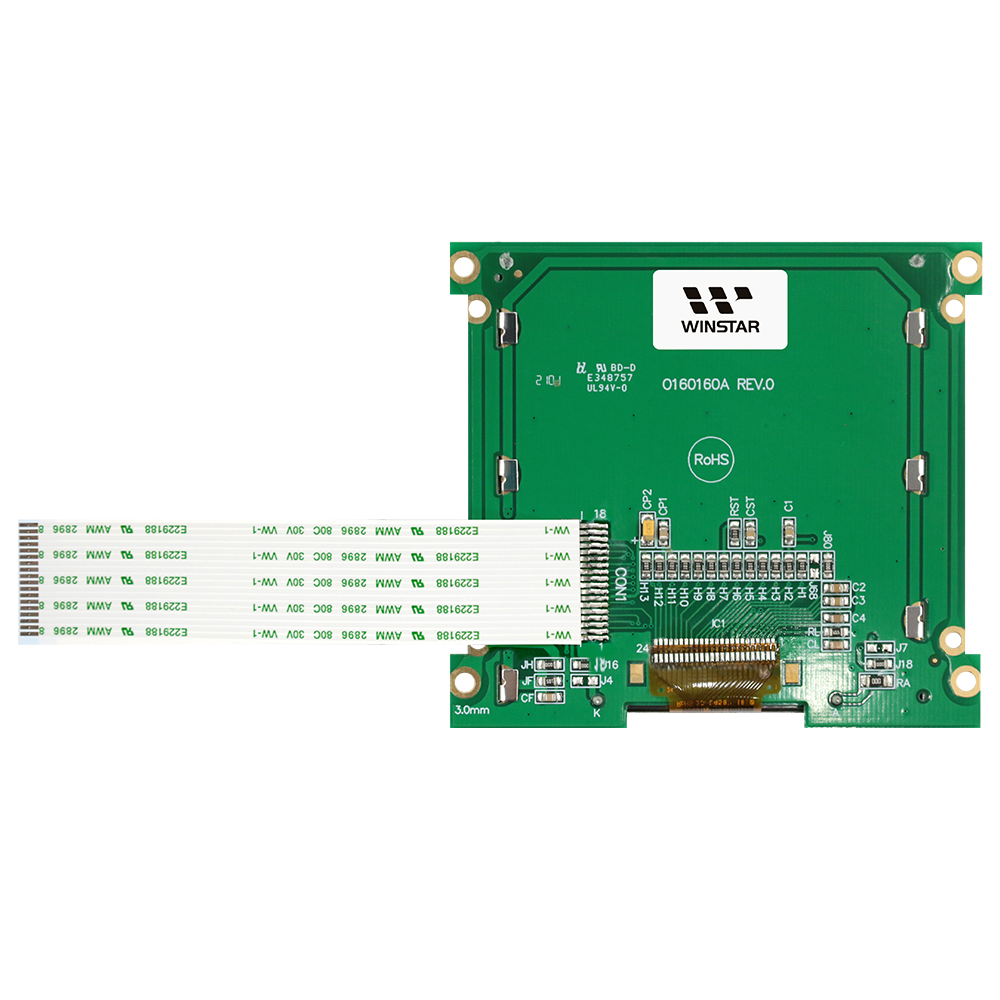

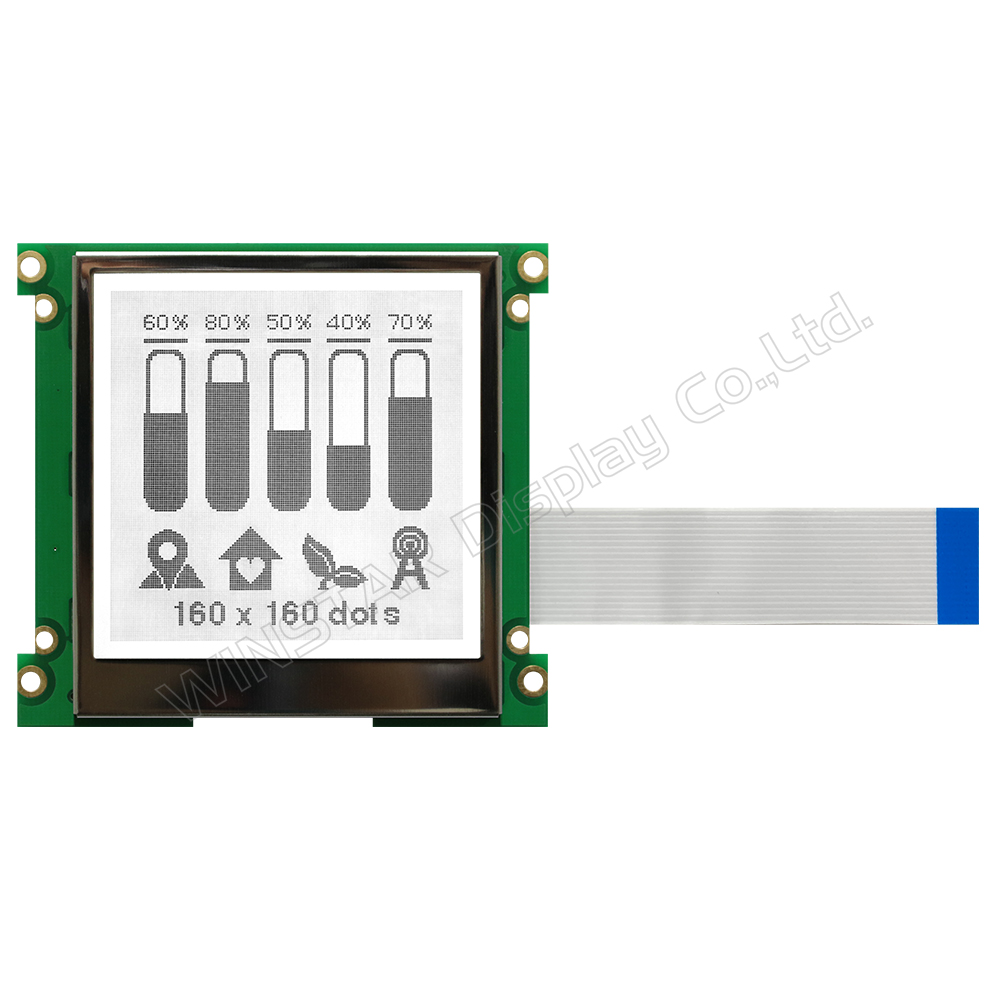

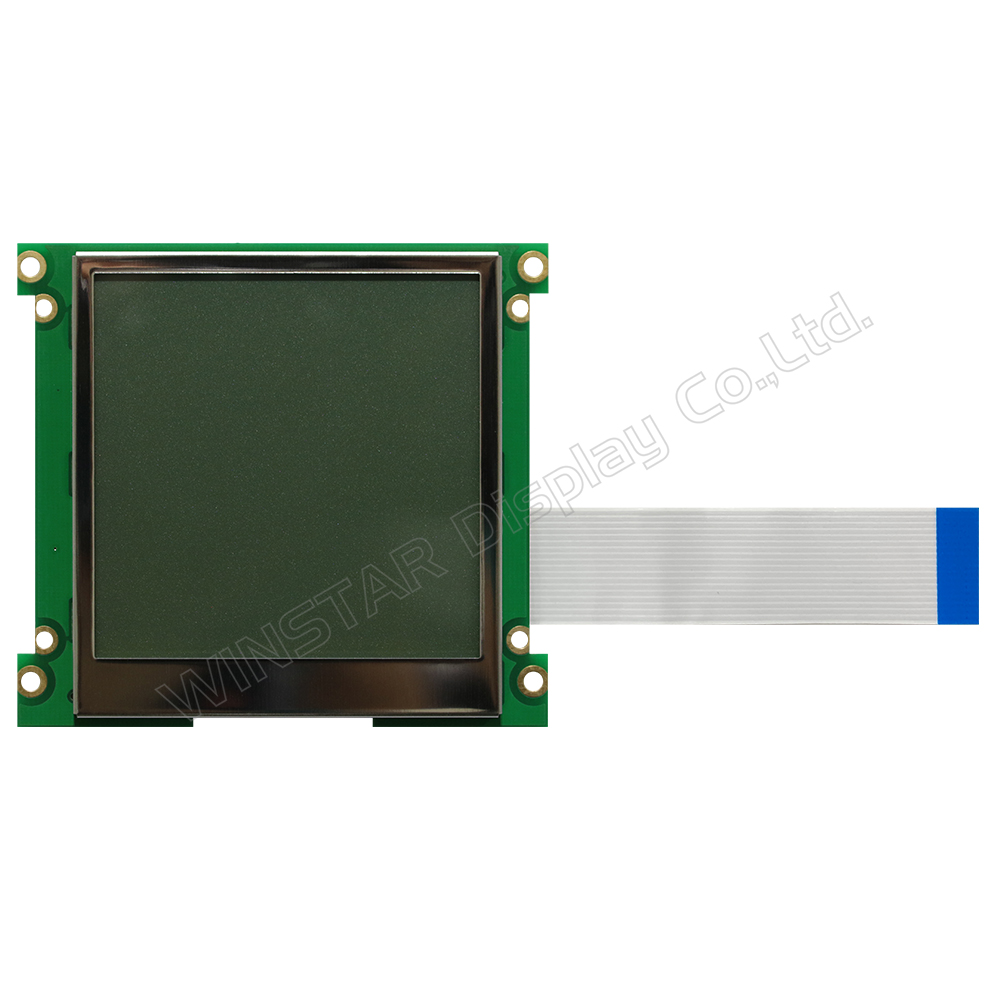

160x160 COG液晶LCD

型號 WO160160A

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 3.03吋
►160x160 點陣
►IC: UC1698U
►3.3V電源電壓
►1/160 duty cycle
►介面: 6800/8080

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

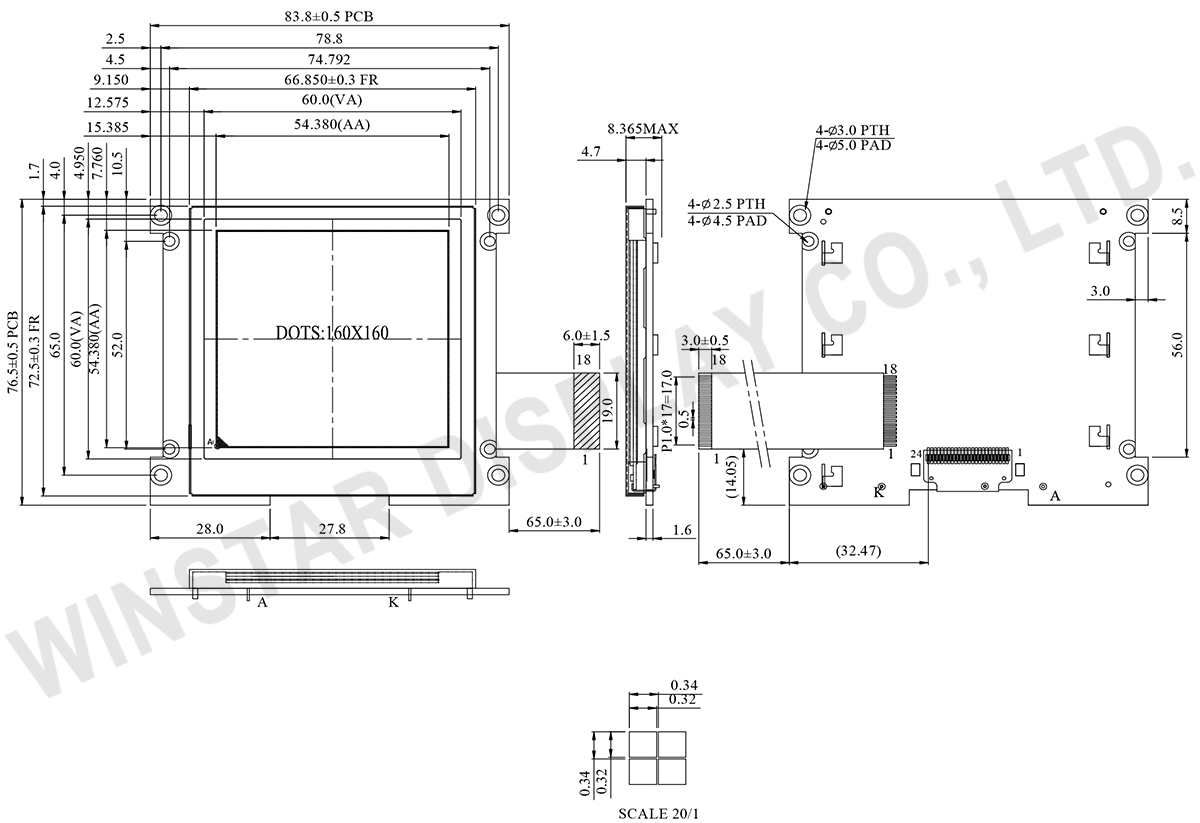

規格圖

Winstar WO160160A - 160x160 COG LCD Display

Data source ref:WO160160A-TFH#

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	—	Ground
2	AO	H/L	Date type select H:Data L:Instruction
3	WR	L	Write Operation of the host interface
4	RD	L	Read Operation of the host interface
5	XCS	L	Chip select PIN
6	RST	L	Reset signal
7	VDD	—	Power supply for Logic
8	DB0	H/L	Data bus line
9	DB1	H/L	Data bus line
10	DB2	H/L	Data bus line
11	DB3	H/L	Data bus line
12	DB4	H/L	Data bus line
13	DB5	H/L	Data bus line
14	DB6	H/L	Data bus line
15	DB7	H/L	Data bus line
16	LED-	—	Power supply for backlight negative
17	NC	—	No connection
18	LED+	—	Power supply for backlight position

規格說明

項目	標準尺寸	單位
顯示形式	160 x 160 點	－
模組尺寸	83.8 x 76.5 x 8.365 (Max)	mm
檢視區域	60.0 x 60.0	mm
有效區域	54.380 x 54.380	mm
點大小	0.32 x 0.32	mm
點間距	0.34 x 0.34	mm
驅動方式	1/160
背光類型	LED
IC	UC1698U
介面	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	4.0	V
LCD驅動電壓	VLCD	-0.3	－	+19.8	V
輸入信號電壓	VIN	-0.3	－	VDD+0.5	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	3.0	3.3	3.6	V
LCM電源電壓	XV0-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 16.2 －	－ 16.5 －	－ 16.8 －	V V V
輸入高電壓	VIH	－	0.8 VDD	－	VDD	V
輸入低電壓	VIL	－	－	－	0.2VDD	V
輸出高電壓	VOH	－	0.8VDD	－	VDD	V
輸出低電壓	VOL	－	VDD	－	0.2VDD	V
電源電流（不包括LED背光）	IDD	VDD=3.3V	－	3.3	－	mA
