WINSTAR OLEDモジュールSSD1311 IC内蔵フォントライブラリの概要

お客様が Winstar OLED モジュールをテキストレイアウトに使用する場合、コンパイル用のフォントライブラリを利用する必要です。 顧客のニーズを満たすために、内蔵フォント ライブラリを備えた IC を提供して、顧客が表示画像を書き込む際に、IC の内部フォント ライブラリを直接使用して、表示画像のコンパイルを迅速に完了できますし、OLED モジュールを製品に統合するのに必要な時間を短縮します。

COG (Chip-on-Glass) 構造の OLED モジュールの場合、フォント内蔵の SSD1311 ドライバー IC の使用を選択できます。文字表示効果を図 1 に示します。SSD1311 IC を搭載したモジュールは最大 4 行のテキスト表示をサポートできて、各行は最大 20 文字を表示します。各文字は 5x8 ピクセル マトリックスで構成されます。図 2(a)、2(b)、および 2(c) に示すように、内蔵 ROM 標準フォント ライブラリには、ASCII、英語、ヨーロッパ文字、及び日本語の文字セットが含まれております。

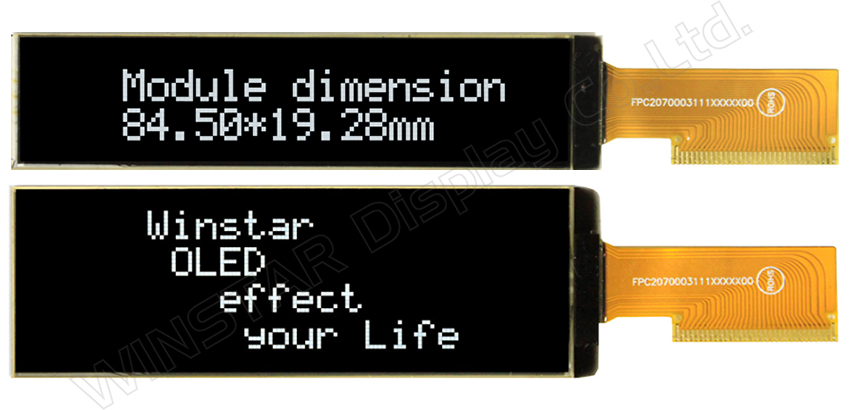

[図1] COGモジュール用SSD1311のフォント表示効果

[図1] COGモジュール用SSD1311のフォント表示効果

ROM A

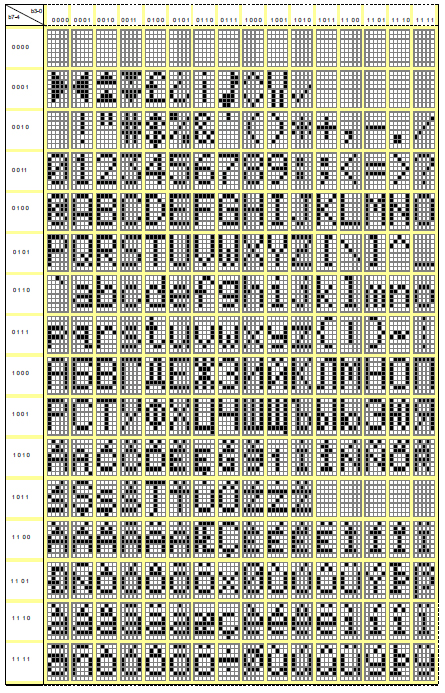

[図2 (a)] SSD1311内蔵フォントライブラリ表

[図2 (a)] SSD1311内蔵フォントライブラリ表

ROM B

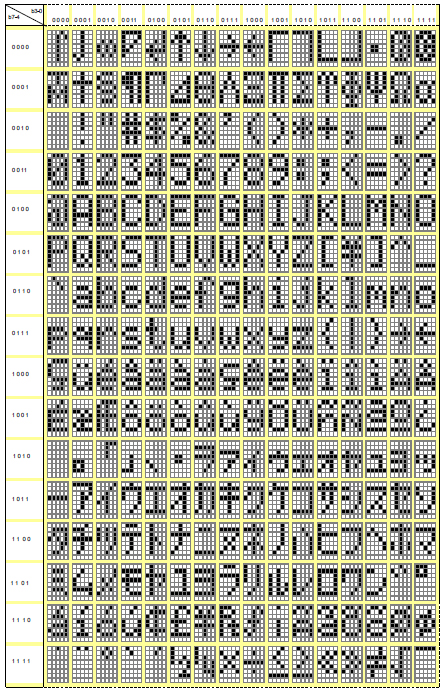

[図2 (b)] SSD1311内蔵フォントライブラリ表

[図2 (b)] SSD1311内蔵フォントライブラリ表

ROM C

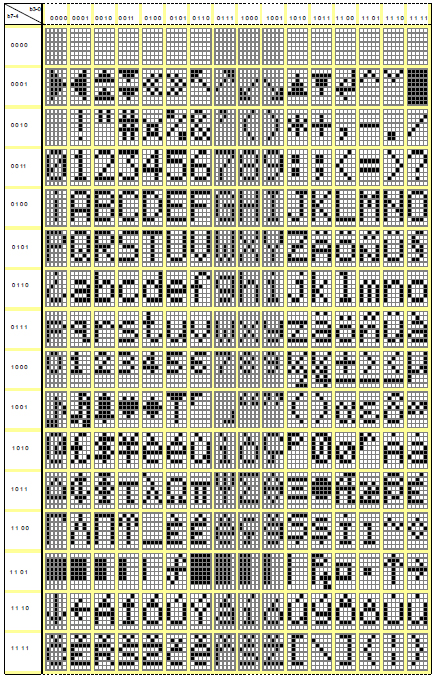

[図2 (c)] SSD1311内蔵フォントライブラリ表

[図2 (c)] SSD1311内蔵フォントライブラリ表

Winstar はCOG 構造にキャラクタ IC を内蔵した OLED モジュールを提供して、顧客がディスプレイ画像のコンパイルを迅速に完了できるように支援します。 これにより、OLED モジュールを製品に統合するための開発期間が最終的に短縮され、シームレスな統合のビジョンが実現します。



内蔵SSD1311 IC OLEDモデルリスト


表示形式 写真 型番 結構 サイズ 外形寸法
(mm)
AA
(mm)
Duty 電圧 インターフェイス IC
16×2 16x2 OLED Display, Character OLED - WEO001602C WEO001602C COG 2.26" 68.5×17.5 56.22×11.52 1/16 3V/5V 6800,8080,SPI,I2C SSD1311
16×2 COG OLED, OLED LCD Display 16 x 2 - WEO001602G WEO001602G COG+PCB 2.26" 84×44 56.22×11.52 1/16 3V/5V 6800,8080,SPI,I2C SSD1311
20×2 20x2 OLED Character Display - WEO002002A WEO002002A COG 2.93" 84.5×19.28 73.52×11.52 1/16 3V/5V 6800,8080,SPI,I2C SSD1311
20×2 20 Characters x 2 Lines COG OLED Display with PCB - WEA002002A WEA002002A COG+PCB 2.93" 92.3×23.3 73.52×11.52 1/16 3.3V 6800,8080,SPI,I2C SSD1311
20×4 SSD1331 OLED Display 20 Characters x 4 Lines - WEO002004C WEO002004C COG 2.89" 84.5×27.5 70.42×20.82 1/32 3V/5V 6800,8080,SPI,I2C SSD1311
20×4 20 Characters x 4 Lines COG OLED Display with PCB - WEA002004C WEA002004C COG+PCB 2.89" 92×31.5 70.42×20.82 1/32 3V/5V 6800,8080,SPI,I2C SSD1311
