TN、VA 與 IPS 如何對應不同工業顯示應用需求

在工業設備與嵌入式系統中選擇 TFT LCD 顯示器時，觀看視角（Viewing Angle）表現是一項重要的考量因素。不同的安裝位置、操作環境以及使用方式，都可能影響顯示畫面的可視性與一致性。

在工業控制系統、醫療設備、手持裝置、交通運輸設備以及 HMI 人機介面應用中，使用者往往會從不同方向觀看顯示畫面，而非始終正對面板中心。在這些情況下，觀看視角特性將影響色彩一致性、畫面可視性、對比表現以及整體使用體驗。

不同 TFT LCD 技術具有不同的光學特性與觀看表現。常見的 TFT LCD 顯示技術包括 TN（Twisted Nematic）、VA（Vertical Alignment）以及 IPS（In-Plane Switching）。

TN 技術通常具有固定觀看方向與較窄視角的特性；VA 與 IPS 則可改善傳統 TN panel 的視角限制，提供更穩定的廣視角表現。不同技術在對比、色彩穩定性、反應特性、成本結構與觀看視角表現方面，各自具備不同優勢。

不同 TFT LCD 技術並沒有絕對的優劣之分，顯示器的選型仍需依據實際應用需求進行評估。安裝方向、環境光源、操作環境、功耗需求、介面設計以及成本考量等因素，都可能影響最適合的顯示技術選擇。

本文將介紹 TN、VA 與 IPS TFT LCD 技術的特性，以及不同廣視角技術如何對應不同工業顯示應用需求。



TFT LCD 觀看方向介紹

觀看方向（Viewing Direction）是 TFT LCD 顯示器的重要特性之一，用來描述顯示器在何種觀看位置下，能提供最佳的影像品質、對比與色彩表現。

傳統 TFT LCD 面板，尤其是 TN 類型，通常會設計特定的觀看方向，例如 6 點鐘或 12 點鐘方向。這些方向代表顯示器建議的最佳觀看角度。

例如，6 點鐘觀看方向表示顯示器最適合從面板中心垂直軸下方向上觀看；12 點鐘觀看方向則表示最適合從面板中心上方向下觀看。若從非最佳方向觀看，部分 TFT LCD 面板可能會出現對比下降、灰階反轉（Grayscale Inversion）或色偏等現象。

在工業設備與嵌入式應用中，顯示器的安裝位置會直接影響觀看體驗。例如，安裝於低於視線位置的顯示器，可能需要 12 點鐘觀看方向；安裝於較高位置的顯示器，則可能需要 6 點鐘觀看方向。手持式裝置也可能因使用角度不同，對觀看視角特性有不同需求。

隨著工業 HMI、醫療設備、交通運輸系統與可攜式裝置對廣視角需求提升，TFT LCD 技術也逐步突破傳統固定觀看方向的限制。VA 與 IPS 等技術可提升視角穩定性，並在不同觀看方向下提供更一致的畫面品質。

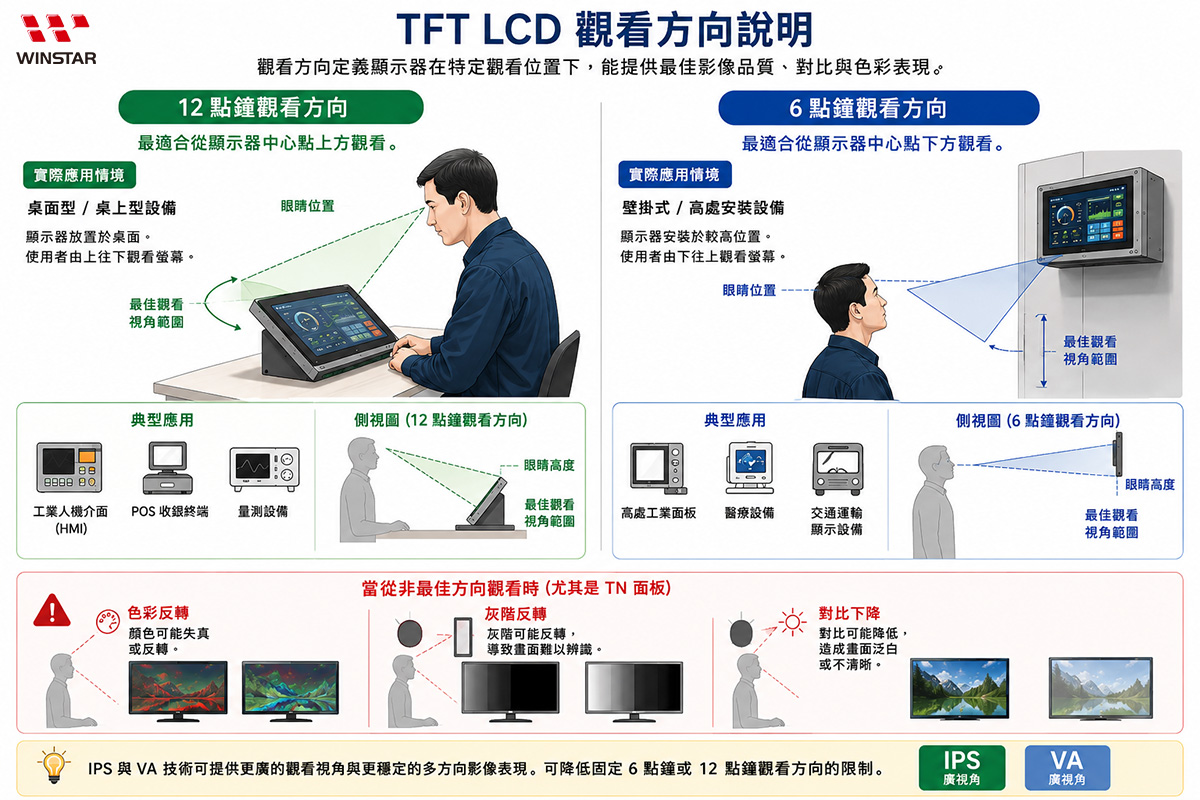

圖 1. 6 點鐘與 12 點鐘觀看方向，是指相對於 TFT LCD panel 中心軸的最佳觀看位置。





TN TFT LCD 技術

視角特性

TN（Twisted Nematic）是常見的 TFT LCD 技術之一，多年來廣泛應用於工業顯示器。傳統 TN TFT LCD 面板通常具有固定觀看方向，例如 6 點鐘或 12 點鐘方向。

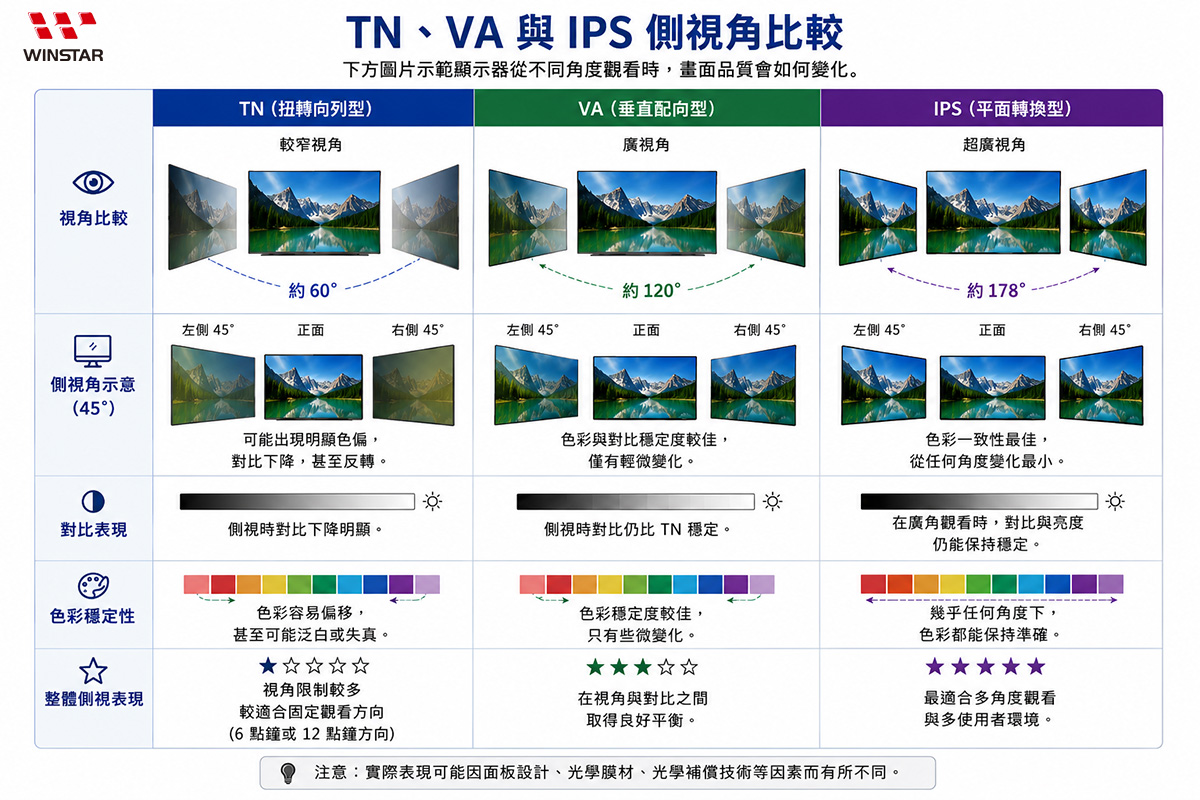

相較於 VA 與 IPS 技術，TN 顯示器的視角通常較窄，也較容易受到觀看位置變化影響。當使用者從非最佳方向觀看時，畫面可能出現灰階反轉、對比變化或色偏等現象。

不過，TN 技術具備成熟的製造結構、快速反應特性與成本優勢，因此在工業設備與嵌入式系統中仍被廣泛採用。

優勢

• 成熟且供應廣泛的 TFT LCD 技術
• 相較於 VA 與 IPS 面板，生產成本較低
• 具備快速反應特性，適合動態內容顯示
• 部分應用中可具備較低功耗
• 適合固定觀看位置的產品設計



限制

• 相較於 VA 與 IPS 技術，視角較窄
• 較容易受到觀看方向與安裝位置影響
• 從非最佳觀看角度觀看時，可能出現灰階反轉或色偏
• 多角度觀看時，色彩一致性較有限



典型應用

TN TFT LCD 顯示器常用於觀看位置相對固定，且重視成本效益的產品設計。

典型應用包括：

• 工業控制面板
• 手持式儀器
• 量測設備
• 家電產品
• 入門型嵌入式系統
• 小型 HMI 裝置



VA TFT LCD 技術

視角特性

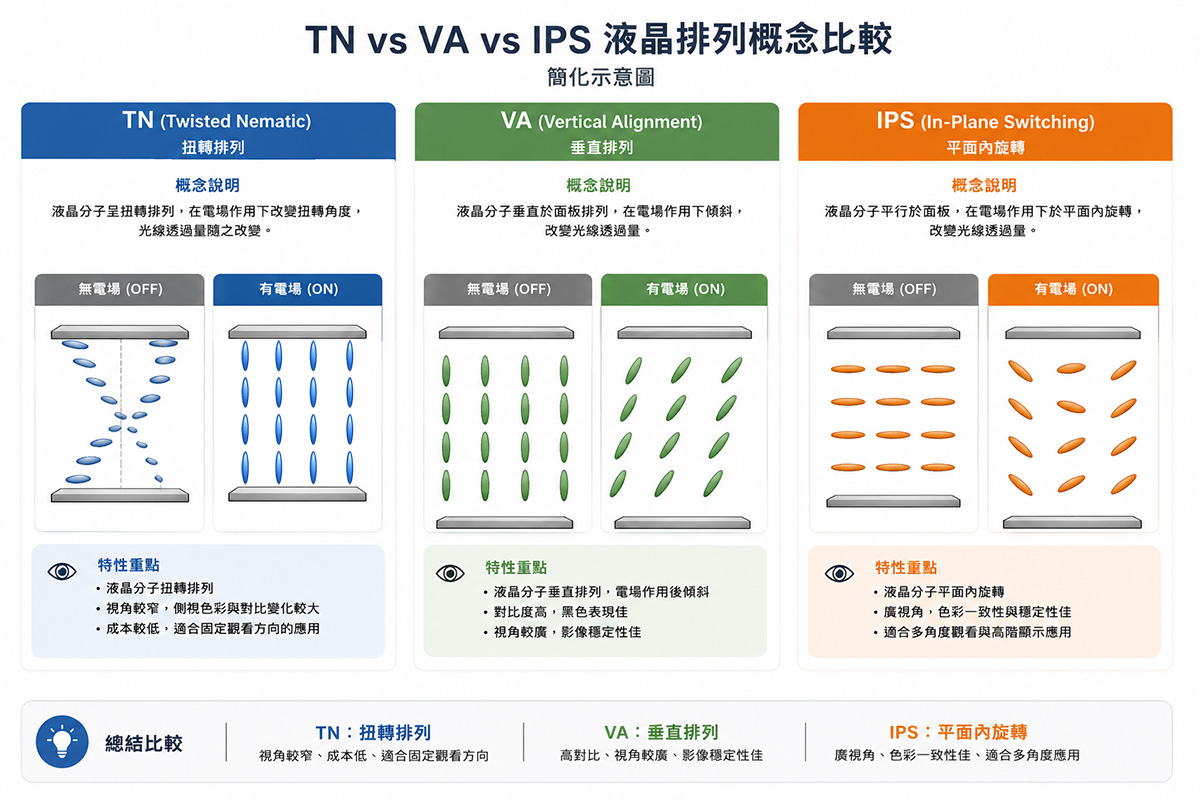

VA（Vertical Alignment）TFT LCD 技術相較於傳統 TN 顯示器，可提供更佳的視角表現與較高的對比度。VA 面板在預設狀態下會使液晶分子垂直排列，有助於降低漏光並提升黑階表現。

相較於 TN 技術，VA TFT LCD 顯示器可在較寬的觀看範圍內維持穩定的畫面品質，也較不容易受到固定觀看方向限制。VA 技術特別以高對比與較深的黑色表現受到重視。

VA TFT LCD 模組常應用於需要提升可讀性、高對比與視覺穩定性的工業應用，也可作為成本結構低於 IPS 面板的選擇之一。

優勢

• 相較於 TN TFT LCD 技術，提供更寬的視角
• 較高對比度，並改善黑階表現
• 在不同觀看位置下具備較佳畫面穩定性
• 可降低灰階反轉現象
• 適合需要高可讀性的工業環境



限制

• 在部分條件下，視角表現仍可能不如 IPS 技術
• 反應特性可能因面板結構不同而有所差異
• 在極端觀看角度下，色彩一致性可能略有變化



典型應用

VA TFT LCD 顯示器常用於需要高對比與穩定觀看表現的應用。

典型應用包括：

• 工業自動化系統
• 戶外設備
• 量測儀器
• 可攜式工業裝置
• 醫療設備
• 智慧控制面板



IPS TFT LCD 技術

視角特性

PS（In-Plane Switching）TFT LCD 技術可提供廣視角與穩定的色彩表現，適合需要從多個觀看位置維持一致畫面品質的應用。不同於傳統 TN 結構，IPS 面板的液晶分子會以平行於顯示表面的方式旋轉，有助於在不同觀看方向下維持穩定的影像品質。

IPS 技術以廣視角、色彩一致性與穩定灰階表現受到重視。相較於 TN 與 VA 技術，IPS TFT LCD 顯示器可以從各個角度觀賞，常見規格可達 89/89/89/89，能在不同觀看方向下維持穩定的影像品質與可視性。因此，IPS TFT LCD 顯示器在顯示器產業中也常被稱為「All View」顯示器。

由於具備穩定的視覺表現，IPS TFT LCD 模組廣泛應用於工業 HMI 系統、醫療設備、交通運輸設備，以及使用者可能從多角度操作的嵌入式應用。

優勢

• 廣視角與穩定的影像表現
• 在不同觀看位置下具備良好的色彩一致性
• 可降低色偏與灰階反轉現象
• 適合多使用者觀看環境
• 可提升進階 HMI 應用的可讀性



限制

• 相較於傳統 TN 面板，生產成本較高
• 功耗可能因面板結構與亮度需求而有所不同
• 較高的光學表現可能使部分應用的系統成本增加



典型應用

IPS TFT LCD 顯示器常用於需要穩定觀看表現與一致畫面品質的應用。

典型應用包括：

• 工業 HMI 系統
• 醫療設備
• 交通運輸設備
• 進階嵌入式系統
• 智慧裝置
• 高階控制介面

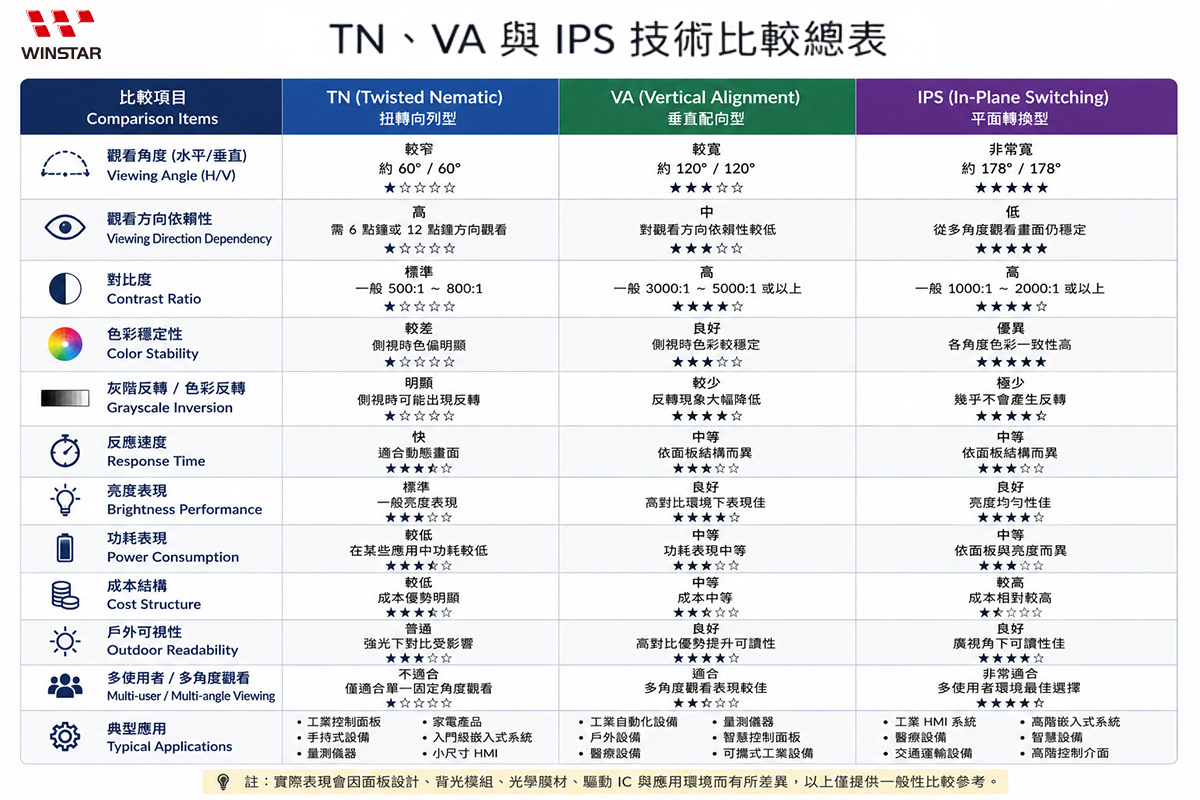

TN、VA 、IPS 技術比較總表

選擇合適的 TFT LCD 廣視角技術

選擇合適的 TFT LCD 廣視角技術，需要依據目標應用的操作環境、觀看條件與系統設計需求進行評估。TN、VA 與 IPS 並沒有絕對的優劣之分，不同顯示模式各自具備不同特性。

TN TFT LCD 技術仍是固定觀看位置與成本敏感型產品的實用選擇。由於 TN 具備成熟的面板結構與快速反應特性，因此廣泛應用於工業控制系統、手持式儀器、家電產品與入門型嵌入式裝置，這類應用通常會從特定方向觀看顯示器。

VA TFT LCD 技術常用於需要高對比，並在較寬觀看範圍內維持可讀性的應用。相較於 TN 面板，VA 顯示器具備較高對比度，並可降低灰階反轉現象，適合用於工業自動化設備、戶外裝置、智慧控制系統與量測儀器等應用。

IPS TFT LCD 技術則常見於進階 HMI 系統與多角度觀看環境。其穩定的色彩表現與廣視角特性，有助於顯示器在不同觀看方向下維持一致的影像品質。IPS 顯示器廣泛應用於醫療設備、交通運輸系統、工業 HMI 與嵌入式應用，尤其適合多位使用者觀看或安裝位置較具彈性的產品設計。

在實際產品開發中，顯示器選型不應只考量觀看視角表現。對比需求、安裝位置、環境光源條件、功耗、介面整合、光學強化技術以及整體系統成本，都可能影響最合適的技術選擇。

了解 TN、VA 與 IPS 的特性，有助於工程師與系統設計人員依據產品需求與觀看條件，選擇合適的顯示方案。

TFT LCD 技術選擇指南



常見問題（FAQ）

1. 6 點鐘與 12 點鐘觀看方向是什麼意思？

6 點鐘與 12 點鐘觀看方向代表 TFT LCD 顯示器的最佳觀看方向。

12 點鐘觀看方向表示顯示器最適合從面板中心上方觀看，常見於桌面型設備；6 點鐘觀看方向則表示顯示器最適合從面板中心下方觀看，通常應用於較高位置安裝的設備。

這類觀看方向特性較常出現在傳統 TN TFT LCD 技術中。

2. 89/89/89/89 與 178° 視角有什麼差異？

在 TFT LCD 規格中，視角通常會分別測量左、右、上、下四個方向。像 89/89/89/89 的規格，代表顯示器從面板中心軸往左、右、上、下各方向約可觀看 89 度。

由於規格標示通常會將左右視角相加，因此 89° + 89° 常會標示為 178° 廣視角。垂直方向的視角計算方式也是相同概念。

3. IPS 一定比 TN 或 VA 更好嗎？

不一定。不同 TFT LCD 技術各自適合不同應用需求。 IPS 技術具備廣視角與穩定的色彩表現，適合多角度觀看與進階 HMI 系統。VA 技術則提供較高對比與較佳可讀性，而 TN 技術在固定觀看方向與成本敏感型應用中仍是實用的選擇。

最適合的顯示技術仍需根據安裝環境、觀看條件、光學需求與系統成本等因素進行評估。

4. 什麼情況下適合選擇 TN、VA 或 IPS TFT LCD 技術？

TN TFT LCD 技術適合固定觀看方向與成本敏感型應用。

VA TFT LCD 技術通常適合需要較高對比與較佳可讀性的應用。

IPS TFT LCD 技術則常用於需要廣視角、穩定色彩表現與多角度觀看的應用環境。

最終顯示器選型仍應根據實際操作環境與應用需求進行評估。

5. 光學貼合（Optical Bonding）可以改善 TFT LCD 視角嗎？

光學貼合（Optical Bonding）本身並不會改變 TN、VA 或 IPS 的液晶視角特性。

但光學貼合可透過降低內部反射與提升對比表現，改善顯示器的整體可視性，尤其在戶外或高環境光源條件下效果更明顯。

因此，即使 TFT LCD 顯示模式本身沒有改變，實際觀看體驗仍可能獲得改善。

6. 如何為工業應用選擇合適的 TFT LCD 技術？

選擇合適的 TFT LCD 技術需要考量多項因素，包括視角需求、安裝位置、對比需求、環境光源、功耗、介面整合以及整體系統成本。

TN、VA 與 IPS 技術各自適合不同的工業顯示應用。了解不同 TFT LCD 技術的特性，有助於工程師與系統設計人員選擇更符合產品需求的顯示方案。
