Bir TFT LCD ekran seçerken görüş açısı performansı dikkate alınması gereken önemli kriterlerden biridir. Montaj konumu, çalışma ortamı ve kullanıcı etkileşimi gibi faktörler ekranın okunabilirliğini ve görüntü tutarlılığını doğrudan etkileyebilir.
Endüstriyel kontrol sistemleri, tıbbi cihazlar, taşınabilir ekipmanlar, ulaşım sistemleri ve HMI uygulamalarında kullanıcılar ekrana her zaman tam karşıdan bakmaz. Bu nedenle görüş açısı özellikleri; renk tutarlılığı, görüntü görünürlüğü, kontrast performansı ve genel kullanıcı deneyimi üzerinde etkili olabilir.
Farklı TFT LCD teknolojileri farklı optik özellikler ve görüntüleme davranışları sunar. En yaygın TFT LCD panel teknolojileri arasında TN (Twisted Nematic), VA (Vertical Alignment) ve IPS (In-Plane Switching) bulunur.
TN teknolojisi genellikle belirli bir görüş yönüne göre optimize edilir ve daha sınırlı görüş açıları sunar. VA ve IPS teknolojileri ise daha geniş açılarda görüntü kararlılığını artırmak ve farklı bakış açılarında daha tutarlı görüntü kalitesi sağlamak amacıyla geliştirilmiştir. Her teknolojinin kontrast oranı, renk kararlılığı, tepki süresi, maliyet yapısı ve görüş açısı performansı açısından kendine özgü avantajları vardır.
Bir ekran teknolojisini diğerlerinden her koşulda daha iyi olarak değerlendirmek doğru değildir. En uygun çözüm; montaj yönü, ortam ışığı koşulları, çalışma ortamı, güç tüketimi, sistem arayüzü ve maliyet hedefleri gibi uygulamaya özel gereksinimlere göre belirlenmelidir.
Bu yazıda TN, VA ve IPS TFT LCD teknolojilerinin temel özellikleri ile farklı endüstriyel uygulamalardaki kullanım avantajları ele alınmaktadır.
Görüş yönü, TFT LCD ekranların temel optik özelliklerinden biridir. Görüntü kalitesinin, kontrastın ve renk performansının en iyi şekilde algılandığı izleme konumunu ifade eder.
Özellikle TN tabanlı geleneksel TFT LCD panellerde 6 o'clock ve 12 o'clock gibi belirli görüş yönleri tanımlanır. Bu değerler ekranın en iyi görüntü performansını sunduğu bakış açısını gösterir.
Örneğin 6 o'clock görüş yönü, ekranın panel merkez ekseninin altından görüntülenmesi için optimize edildiğini ifade eder. 12 o'clock görüş yönü ise ekranın üst taraftan izlenmesi durumunda en iyi performansı sunacak şekilde tasarlandığını gösterir. Tavsiye edilen görüş yönünün dışına çıkıldığında kontrast kaybı, gri ton terslenmesi (grayscale inversion) veya renk kaymaları görülebilir.
Endüstriyel ve gömülü sistem uygulamalarında ekranın montaj konumu kullanıcı deneyimini doğrudan etkileyebilir. Göz hizasının altında yer alan bir ekran için 12 o'clock görüş yönü tercih edilirken, operatörün üzerinde konumlandırılan ekranlarda 6 o'clock görüş yönü daha uygun olabilir. Taşınabilir cihazlarda ise kullanım senaryosuna bağlı olarak farklı görüş açısı gereksinimleri ortaya çıkabilir.
Endüstriyel HMI sistemleri, tıbbi cihazlar, ulaşım ekipmanları ve taşınabilir ürünlerde daha geniş görüş açısı ihtiyacının artmasıyla birlikte TFT LCD teknolojileri de gelişmiştir. VA ve IPS teknolojileri, geleneksel sabit görüş yönü sınırlamalarını azaltarak farklı açılardan daha kararlı ve tutarlı görüntü performansı sunar.

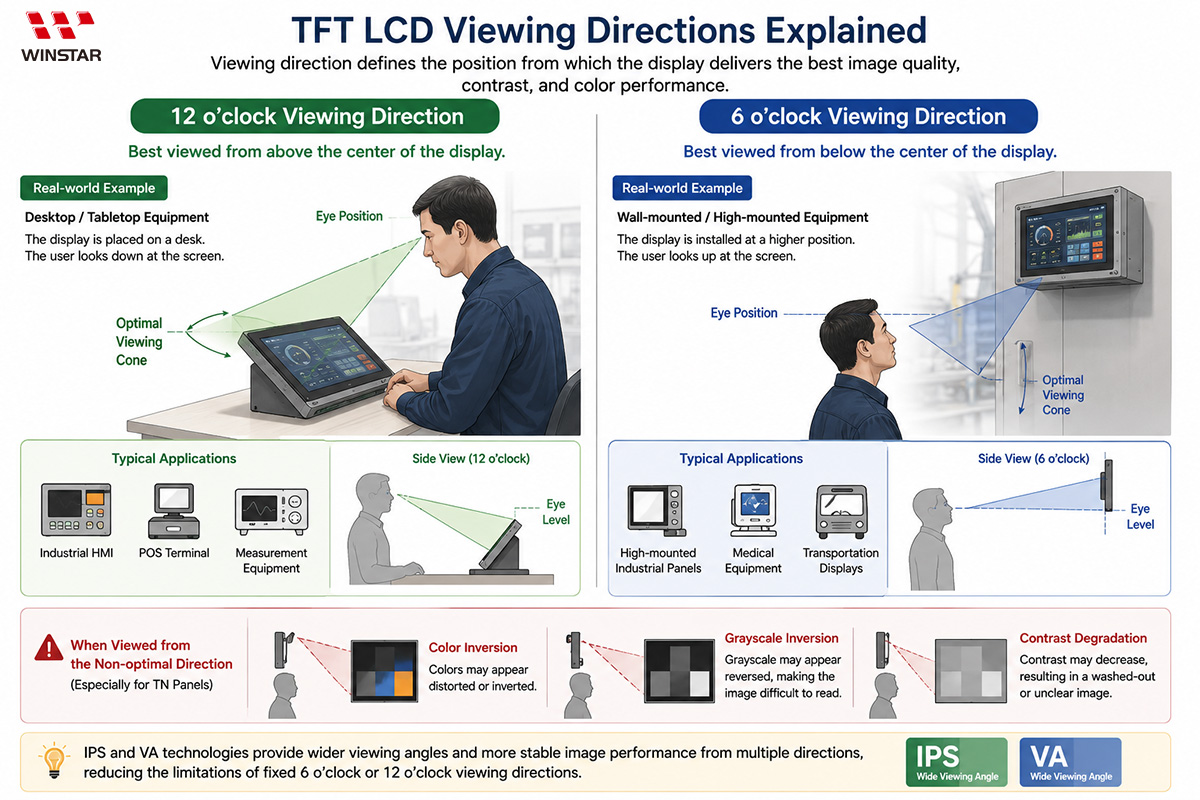

Şekil 1. 6 o'clock ve 12 o'clock görüş yönleri, TFT LCD panelin merkez eksenine göre en uygun görüntüleme konumunu ifade eder.
TN (Twisted Nematic), en yaygın kullanılan TFT LCD teknolojilerinden biridir ve uzun yıllardır endüstriyel ekran uygulamalarında kullanılmaktadır. Geleneksel TN TFT LCD paneller genellikle 6 o'clock veya 12 o'clock gibi belirli bir görüş yönüne göre tasarlanır.

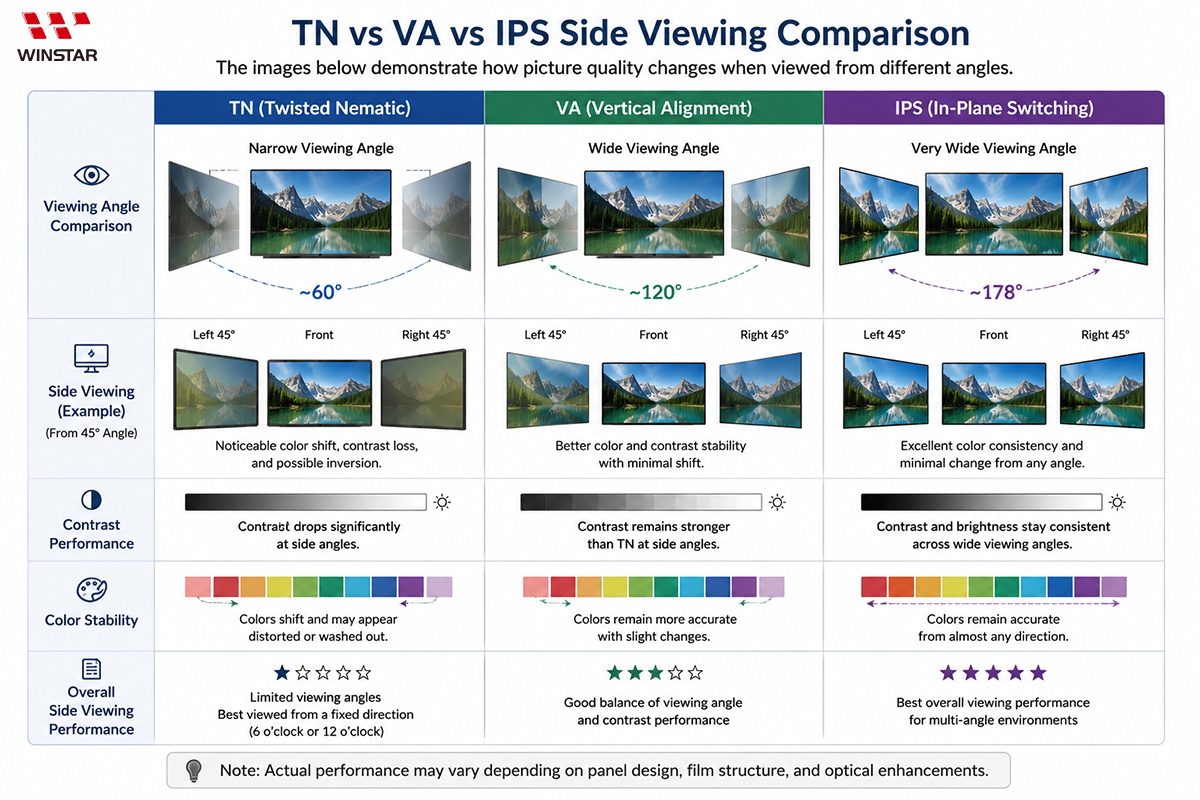

VA ve IPS teknolojileriyle karşılaştırıldığında TN ekranlar daha dar görüş açılarına sahiptir ve bakış açısındaki değişimlerden daha fazla etkilenir. Tavsiye edilen görüş yönünün dışından bakıldığında gri ton terslenmesi (grayscale inversion), kontrast değişimi veya renk bozulmaları görülebilir.
Bununla birlikte TN teknolojisi; olgunlaşmış üretim yapısı, hızlı tepki süresi ve maliyet avantajları sayesinde endüstriyel ve gömülü sistemlerde yaygın olarak kullanılmaya devam etmektedir.
TN TFT LCD ekranlar, sabit görüntüleme pozisyonuna sahip ve maliyet odaklı uygulamalarda yaygın olarak tercih edilir.

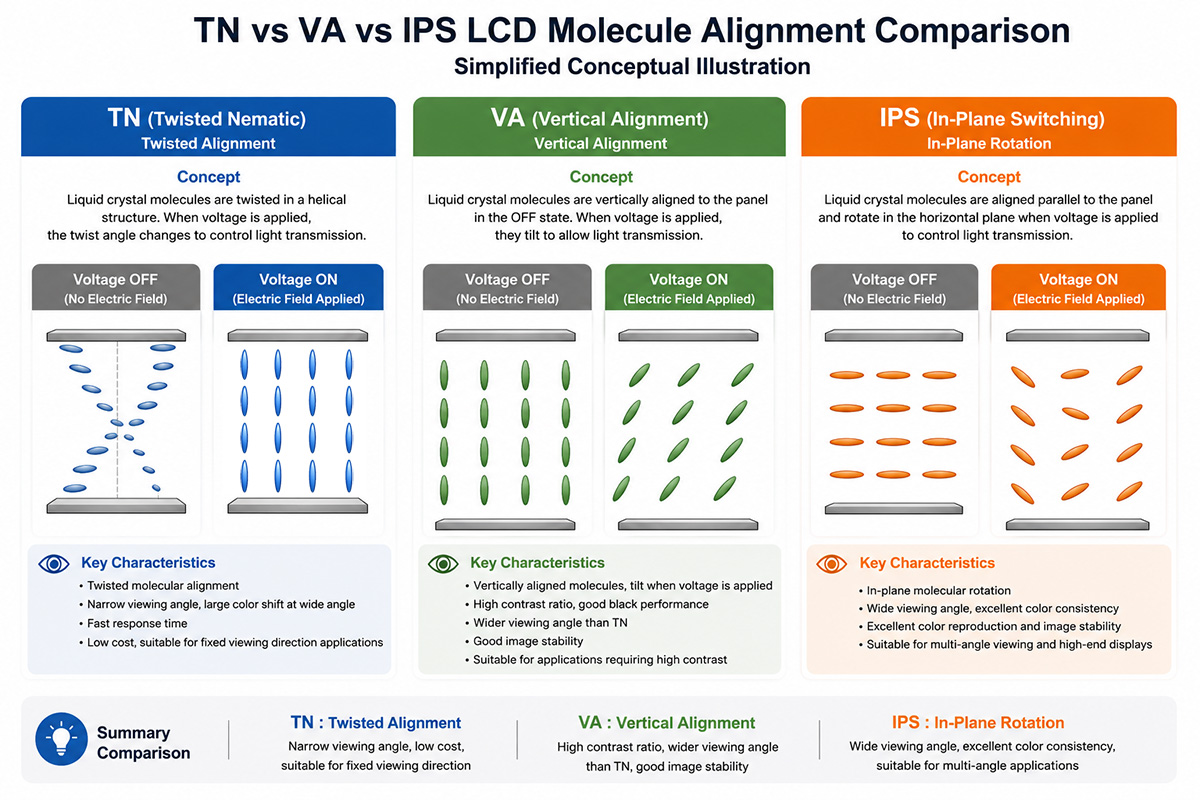

VA (Vertical Alignment) TFT LCD teknolojisi, geleneksel TN ekranlara kıyasla daha geniş görüş açıları ve daha yüksek kontrast oranları sunar. VA panellerde sıvı kristaller varsayılan durumda dikey olarak hizalanır; bu sayede ışık sızıntısı azalır ve siyah performansı iyileşir.
TN teknolojisine kıyasla VA TFT LCD ekranlar daha geniş bakış açılarında görüntü kalitesini koruyabilir ve sabit görüş yönü sınırlamalarından daha az etkilenir. VA teknolojisi özellikle yüksek kontrastı ve derin siyah görüntü performansıyla öne çıkar.
VA TFT LCD modüller; yüksek okunabilirlik, güçlü kontrast ve kararlı görüntü performansı gerektiren endüstriyel uygulamalarda sıklıkla tercih edilir. Ayrıca birçok uygulamada IPS panellere göre daha ekonomik bir çözüm sunabilir.
VA TFT LCD ekranlar yüksek kontrast ve kararlı görüntü performansı gerektiren uygulamalarda yaygın olarak kullanılır.
IPS (In-Plane Switching) TFT LCD teknolojisi, geniş görüş açıları ve farklı bakış açılarında kararlı renk performansı sunar. Geleneksel TN yapısının aksine IPS panellerde sıvı kristaller ekran yüzeyine paralel olarak hareket eder. Bu yapı, farklı açılardan bakıldığında görüntü kalitesinin korunmasına yardımcı olur.
IPS teknolojisi; geniş görüş açısı, renk tutarlılığı ve kararlı gri ton performansıyla tanınır. TN ve VA teknolojileriyle karşılaştırıldığında IPS TFT LCD ekranlar çok daha geniş açılardan rahatlıkla görüntülenebilir. 89/89/89/89 seviyesine ulaşabilen görüş açıları sayesinde her yönden yüksek okunabilirlik ve tutarlı görüntü kalitesi sunar. Bu nedenle IPS TFT LCD ekranlar sektörde sıklıkla All View Display olarak da adlandırılır.
IPS TFT LCD modüller; endüstriyel HMI sistemleri, tıbbi cihazlar, ulaşım ekipmanları ve kullanıcıların ekrana farklı açılardan baktığı gömülü sistem uygulamalarında yaygın olarak kullanılmaktadır.
IPS TFT LCD ekranlar, kararlı görüntü performansı ve tutarlı görüntü kalitesi gerektiren uygulamalarda tercih edilir.
En uygun TFT LCD teknolojisinin seçimi; uygulamanın çalışma ortamına, görüntüleme koşullarına ve sistem tasarım önceliklerine bağlıdır. TN, VA veya IPS teknolojilerinden birini her uygulama için en iyi seçenek olarak değerlendirmek yerine, her teknolojinin sunduğu avantajları uygulama gereksinimlerine göre değerlendirmek daha doğru olacaktır.
TN TFT LCD teknolojisi, sabit görüntüleme pozisyonuna sahip ve maliyet odaklı tasarımlar için pratik bir çözüm olmaya devam etmektedir. Olgunlaşmış panel yapısı ve hızlı tepki süresi sayesinde TN ekranlar; endüstriyel kontrol sistemleri, taşınabilir ölçüm cihazları, ev tipi elektronik ürünler ve giriş seviyesi gömülü sistemlerde yaygın olarak kullanılmaktadır.
VA TFT LCD teknolojisi, yüksek kontrast ve daha geniş görüntüleme açılarında kararlı okunabilirlik gerektiren uygulamalarda sıklıkla tercih edilir. TN panellere kıyasla daha yüksek kontrast oranı ve daha düşük gri ton terslenmesi sunan VA ekranlar; endüstriyel otomasyon ekipmanları, dış ortam cihazları, akıllı kontrol sistemleri ve ölçüm cihazları için uygun bir çözüm sağlar.
IPS TFT LCD teknolojisi ise gelişmiş HMI sistemlerinde ve farklı açılardan görüntüleme gerektiren uygulamalarda yaygın olarak kullanılmaktadır. Geniş görüş açısı ve kararlı renk performansı sayesinde farklı bakış açılarında tutarlı görüntü kalitesi sunar. IPS ekranlar; tıbbi cihazlar, ulaşım sistemleri, endüstriyel HMI uygulamaları ve kullanıcıların ekrana farklı açılardan bakabildiği gömülü sistemlerde sıklıkla tercih edilmektedir.
Ürün geliştirme sürecinde ekran seçimi yalnızca görüş açısı performansına göre yapılmamalıdır. Kontrast gereksinimleri, montaj konumu, ortam ışığı koşulları, güç tüketimi, arayüz entegrasyonu, optik iyileştirmeler ve toplam sistem maliyeti de değerlendirilmesi gereken önemli faktörlerdir.
TN, VA ve IPS teknolojilerinin özelliklerini anlamak; mühendislerin ve sistem tasarımcılarının uygulamalarına en uygun ekran çözümünü seçmelerine yardımcı olur.

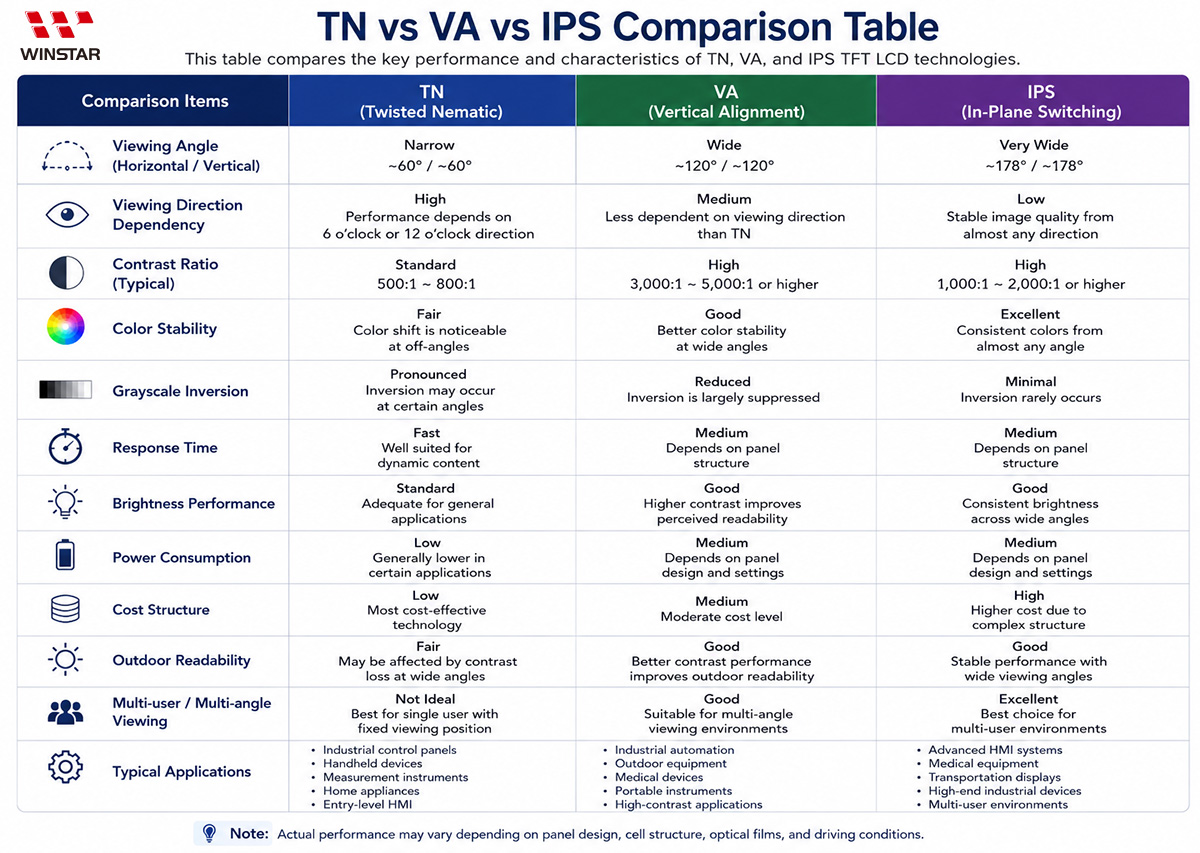

| Uygulama Gereksinimi | Önerilen LCD Teknolojisi |
|---|---|
| Sabit görüntüleme yönü | TN |
| Maliyet odaklı tasarımlar | TN |
| Yüksek kontrast gerektiren uygulamalar | VA |
| Dış ortamda yüksek okunabilirlik | VA |
| Farklı açılardan görüntüleme | IPS |
| Gelişmiş HMI sistemleri | IPS |
| Renk doğruluğunun önemli olduğu uygulamalar | IPS |
| Taşınabilir endüstriyel cihazlar | VA / IPS |
| Genel endüstriyel ekipmanlar | TN / VA |
| Tıbbi cihazlar ve ulaşım sistemleri | Genellikle IPS |
6 o'clock ve 12 o'clock görüş yönleri, bir TFT LCD ekranın en iyi görüntü performansını sunduğu izleme konumunu ifade eder.
12 o'clock görüş yönü, ekranın panel merkezinin üst tarafından görüntülenecek şekilde optimize edildiğini gösterir. Bu yapı masaüstü cihazlarda ve operatörün ekranın üzerinde bulunduğu uygulamalarda yaygın olarak kullanılır. 6 o'clock görüş yönü ise ekranın panel merkezinin altından görüntülenmesi için optimize edilmiştir ve genellikle yüksek konumda monte edilen ekipmanlarda tercih edilir.
Bu tür görüş yönü özellikleri daha çok geleneksel TN TFT LCD teknolojisinde görülür.
TFT LCD teknik özelliklerinde görüş açıları genellikle sol, sağ, üst ve alt yönler için ayrı ayrı ölçülür. 89/89/89/89 değeri, ekranın merkez eksenine göre her yönde yaklaşık 89 dereceye kadar görüntülenebildiğini ifade eder.
Teknik dokümanlarda sol ve sağ görüş açıları çoğunlukla birlikte gösterildiğinden, 89° + 89° değeri genellikle 178° görüş açısı olarak ifade edilir. Aynı yöntem dikey görüş açısı ölçümleri için de geçerlidir.
Hayır. Her TFT LCD teknolojisi farklı uygulama gereksinimlerine yönelik avantajlar sunar.
IPS teknolojisi geniş görüş açıları ve kararlı renk performansı sağlayarak gelişmiş HMI sistemleri ve çok açılı görüntüleme gerektiren uygulamalar için uygun bir çözüm sunar. VA teknolojisi yüksek kontrast ve gelişmiş okunabilirlik avantajı sağlarken, TN teknolojisi maliyet odaklı ürünler ve sabit görüş yönüne sahip uygulamalar için pratik bir seçenek olmaya devam etmektedir.
En uygun ekran teknolojisi; montaj koşulları, görüntüleme gereksinimleri, optik performans beklentileri ve sistem maliyeti gibi faktörlere bağlıdır.
TN TFT LCD teknolojisi, sabit görüntüleme yönüne sahip ve maliyetin önemli olduğu uygulamalar için uygundur.
VA TFT LCD teknolojisi, yüksek kontrast ve daha iyi okunabilirlik gerektiren uygulamalarda sıklıkla tercih edilir.
IPS TFT LCD teknolojisi ise geniş görüş açısı ve farklı görüntüleme pozisyonlarında tutarlı görüntü kalitesi gerektiren uygulamalar için ideal bir seçenektir.
Nihai seçim her zaman uygulamanın gerçek ihtiyaçlarına göre yapılmalıdır.
Optical Bonding işlemi, TN, VA veya IPS teknolojilerinin sıvı kristal yapısından kaynaklanan görüş açısı özelliklerini doğrudan değiştirmez.
Bununla birlikte Optical Bonding, iç yansımaları azaltarak ve algılanan kontrastı artırarak ekranın genel okunabilirliğini iyileştirebilir. Bu avantaj özellikle dış ortam uygulamalarında veya yüksek ortam ışığı bulunan koşullarda daha belirgin hale gelir.
Sonuç olarak TFT LCD teknolojisi değişmese bile kullanıcıların algıladığı görüntü kalitesi ve görüntüleme deneyimi iyileşebilir.
Doğru TFT LCD teknolojisinin seçimi; görüş açısı gereksinimleri, montaj konumu, kontrast performansı, ortam ışığı koşulları, güç tüketimi, arayüz entegrasyonu ve toplam sistem maliyeti gibi birçok faktöre bağlıdır.
TN, VA ve IPS teknolojilerinin her biri endüstriyel ekran uygulamalarında farklı avantajlar sunar. Bu teknolojilerin özelliklerini anlamak, mühendislerin ve sistem tasarımcılarının ürünleri için en uygun ekran çözümünü belirlemelerine yardımcı olur.
