산업용 디스플레이 요구사항에 따른 TN, VA, IPS TFT LCD 기술 비교

산업용 장비 및 임베디드 시스템용 TFT LCD를 선택할 때 시야각(Viewing Angle)은 중요한 고려 요소 중 하나입니다. 디스플레이의 설치 위치, 사용 환경, 사용자 인터페이스 방식에 따라 화면 가독성과 표시 품질이 달라질 수 있습니다.

산업 제어 시스템, 의료기기, 휴대형 장비, 교통 시스템 및 HMI(Human Machine Interface)와 같은 애플리케이션에서는 사용자가 항상 정면에서 화면을 보는 것이 아닙니다. 다양한 방향에서 디스플레이를 확인하는 경우가 많기 때문에 시야각 특성은 색상 표현, 화면 식별성, 명암비 및 사용자 경험에 직접적인 영향을 미칠 수 있습니다.

TFT LCD는 패널 구동 방식에 따라 서로 다른 광학 특성과 시야각 특성을 제공합니다. 대표적인 TFT LCD 기술로는 TN(Twisted Nematic), VA(Vertical Alignment), IPS(In-Plane Switching)가 있습니다.

일반적으로 TN 방식은 특정 시야 방향에 최적화된 구조와 비교적 제한적인 시야각 특성을 가지며, VA와 IPS 방식은 보다 넓은 시야각에서 안정적인 화면 품질을 제공하도록 설계되었습니다. 또한 각 기술은 명암비, 색상 안정성, 응답 특성, 비용 구조 및 시야각 성능 측면에서 서로 다른 장점을 가지고 있습니다.

어떤 기술이 절대적으로 우수하다고 단정하기보다는 실제 사용 환경과 요구 사항에 맞춰 선택하는 것이 중요합니다. 설치 방향, 주변 조도 환경, 사용 조건, 소비전력, 인터페이스 구성 및 비용 목표 등 다양한 요소를 종합적으로 고려해야 합니다.

본 문서에서는 TN, VA 및 IPS TFT LCD 기술의 특징과 각 기술이 어떤 산업용 디스플레이 환경에 적합한지 살펴봅니다.



TFT LCD 시야 방향(Viewing Direction)의 이해

시야 방향(Viewing Direction)은 TFT LCD의 기본적인 특성 중 하나로, 사용자가 가장 우수한 명암비와 색상 품질로 화면을 볼 수 있는 최적의 관찰 위치를 의미합니다.

특히 TN 기반 TFT LCD는 일반적으로 6시 방향(6 O'clock) 또는 12시 방향(12 O'clock)과 같이 특정 시야 방향에 맞춰 설계되는 경우가 많습니다. 이러한 표기는 디스플레이의 최적 시청 위치를 나타냅니다.

예를 들어 6시 방향은 패널 중심축 기준 아래쪽에서 볼 때 최적의 화면 품질을 제공하도록 설계된 것을 의미하며, 12시 방향은 위쪽에서 볼 때 최적의 시인성을 제공하도록 설계된 것을 의미합니다. 권장 시야 범위를 벗어나면 일부 TFT LCD에서는 명암비 저하, 그레이스케일 반전(Gray Scale Inversion) 또는 색상 변화(Color Shift)가 발생할 수 있습니다.

산업용 및 임베디드 장비에서는 디스플레이의 설치 위치가 실제 사용자의 시야 환경에 직접적인 영향을 줍니다. 예를 들어 사용자의 시선보다 낮은 위치에 설치되는 장비는 일반적으로 12시 방향 패널이 적합하며, 반대로 높은 위치에 설치되는 장비는 6시 방향 패널이 적합할 수 있습니다. 휴대형 장비 역시 사용 방식에 따라 요구되는 시야각 특성이 달라질 수 있습니다.

최근 산업용 HMI, 의료기기, 교통 시스템 및 휴대형 장비에서는 넓은 시야각에 대한 요구가 증가하고 있습니다. 이에 따라 TFT LCD 기술도 기존의 고정 시야 방향 중심 설계에서 발전하여 VA 및 IPS 기술을 통해 다양한 시청 각도에서도 안정적인 화면 품질을 제공할 수 있도록 개선되고 있습니다.

그림 1. 6시 방향 및 12시 방향은 TFT LCD 패널 중심축을 기준으로 한 최적의 시청 위치를 나타냅니다.

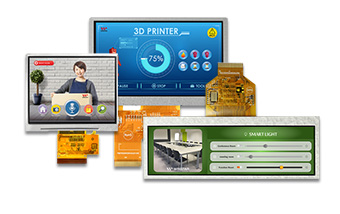

TN TFT LCD 기술

시야각 특성

TN(Twisted Nematic)은 가장 널리 사용되는 TFT LCD 기술 중 하나로, 오랫동안 산업용 디스플레이 분야에서 활용되어 왔습니다. 일반적인 TN TFT LCD 패널은 6시 방향(6 O'clock) 또는 12시 방향(12 O'clock)과 같이 특정 시야 방향에 최적화되어 설계됩니다.

VA 및 IPS 기술과 비교할 때 TN 디스플레이는 상대적으로 시야각이 좁고 시청 위치 변화에 더 민감합니다. 최적 시야 범위를 벗어나면 그레이스케일 반전(Gray Scale Inversion), 명암비 변화 또는 색상 왜곡이 발생할 수 있습니다.

그럼에도 불구하고 TN 기술은 성숙한 제조 공정, 빠른 응답 특성 및 비용 경쟁력을 바탕으로 산업용 및 임베디드 시스템에서 여전히 폭넓게 사용되고 있습니다.

장점

• 성숙한 TFT LCD 기술로 공급 안정성이 우수함
• VA 및 IPS 패널 대비 낮은 제조 비용
• 동영상 및 동적 화면에 적합한 빠른 응답 특성
• 일부 애플리케이션에서 상대적으로 낮은 소비전력
• 시청 위치가 고정된 장비에 적합



제한 사항

• VA 및 IPS 대비 제한적인 시야각
• 설치 위치와 시야 방향의 영향을 크게 받음
• 최적 시야 범위를 벗어나면 그레이스케일 반전 또는 색상 변화 발생 가능
• 다양한 시청 각도에서 색상 일관성이 제한적임



주요 적용 분야

TN TFT LCD는 시청 위치가 비교적 일정하고 비용 효율성이 중요한 애플리케이션에 주로 적용됩니다.

대표 적용 사례

• 산업용 제어 패널
• 휴대형 계측기
• 측정 장비
• 가전제품
• 엔트리급 임베디드 시스템
• 소형 HMI 장치

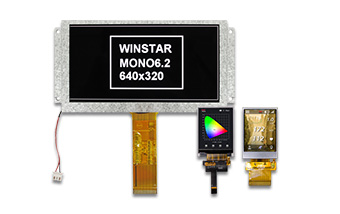

VA TFT LCD 기술

시야각 특성

VA(Vertical Alignment) TFT LCD 기술은 기존 TN 패널 대비 넓은 시야각과 높은 명암비를 제공합니다. VA 패널은 기본 상태에서 액정 분자가 수직으로 배열되어 있어 빛샘(Light Leakage)을 줄이고 우수한 블랙 표현 성능을 구현할 수 있습니다.

TN 기술과 비교하면 VA TFT LCD는 다양한 시청 위치에서도 보다 안정적인 화면 품질을 유지하며, 특정 시야 방향에 대한 의존성이 상대적으로 낮습니다. 특히 높은 명암비와 깊은 블랙 표현 특성으로 높은 평가를 받고 있습니다.

VA TFT LCD 모듈은 높은 가독성, 우수한 명암비 및 안정적인 시인성이 요구되는 산업용 애플리케이션에 널리 사용되며, 많은 경우 IPS 대비 비용 경쟁력도 확보할 수 있습니다.

장점

• TN TFT LCD 대비 넓은 시야각
• 높은 명암비와 우수한 블랙 표현 성능
• 다양한 시청 위치에서 안정적인 화면 품질 유지
• 그레이스케일 반전 현상 감소
• 높은 가독성이 요구되는 산업 환경에 적합



제한 사항

• 일부 조건에서는 IPS 대비 시야각 특성이 제한될 수 있음
• 응답 특성은 패널 구조에 따라 차이가 있을 수 있음
• 극단적인 시야각에서는 색상 표현에 미세한 차이가 발생할 수 있음



주요 적용 분야

VA TFT LCD는 높은 명암비와 안정적인 시인성이 요구되는 애플리케이션에 적합합니다.

대표 적용 사례

• 산업 자동화 시스템
• 옥외 장비
• 계측기 및 측정 장비
• 휴대형 산업용 장치
• 의료기기
• 스마트 제어 패널

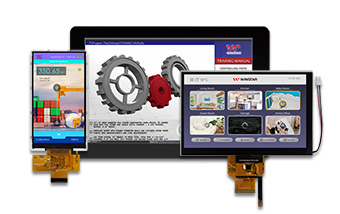

IPS TFT LCD 기술

시야각 특성

IPS(In-Plane Switching) TFT LCD 기술은 넓은 시야각과 우수한 색상 안정성을 제공합니다. 기존 TN 구조와 달리 IPS 패널은 액정 분자가 패널 표면과 평행하게 회전하도록 설계되어 있어 다양한 방향에서 화면을 보더라도 안정적인 화질을 유지할 수 있습니다.

IPS 기술은 넓은 시야각, 뛰어난 색상 일관성 및 안정적인 그레이스케일 표현 특성으로 잘 알려져 있습니다. TN 및 VA 기술과 비교할 때 다양한 각도에서 화면을 확인할 수 있으며, 최대 89/89/89/89 수준의 시야각 특성을 제공합니다. 이러한 이유로 IPS TFT LCD는 업계에서 'All View Display'로도 불립니다.

IPS TFT LCD 모듈은 사용자가 여러 방향에서 화면을 확인하는 산업용 HMI 시스템, 의료기기, 교통 장비 및 다양한 임베디드 애플리케이션에 폭넓게 적용되고 있습니다.

장점

• 넓은 시야각과 안정적인 화면 품질
• 다양한 시청 위치에서 우수한 색상 일관성 제공
• 색상 변화 및 그레이스케일 반전 현상 감소
• 다수 사용자가 동시에 화면을 확인하는 환경에 적합
• 고급 HMI 애플리케이션의 가독성 향상



제한 사항

• 기존 TN 패널 대비 상대적으로 높은 제조 비용
• 패널 구조 및 요구 밝기에 따라 소비전력이 달라질 수 있음
• 높은 광학 성능으로 인해 일부 시스템에서는 전체 비용이 증가할 수 있음



주요 적용 분야

IPS TFT LCD는 안정적인 시인성과 일관된 화면 품질이 요구되는 애플리케이션에 적합합니다.

대표 적용 사례

• 산업용 HMI 시스템
• 의료기기
• 교통 및 운송 장비
• 고급 임베디드 시스템
• 스마트 디바이스
• 고급 제어 인터페이스





TN, VA, IPS TFT LCD 기술 비교

적합한 TFT LCD 시야각 기술 선택하기

TFT LCD의 시야각 특성을 결정하는 기술을 선택할 때는 사용 환경, 시청 조건 및 시스템 설계 요구 사항을 종합적으로 고려해야 합니다. TN, VA, IPS 중 어느 한 기술이 모든 애플리케이션에 가장 우수하다고 단정할 수는 없으며, 각 기술은 서로 다른 장점을 제공합니다.

TN TFT LCD는 시청 위치가 일정하고 비용 효율성이 중요한 제품에 적합한 솔루션입니다. 성숙한 패널 구조와 빠른 응답 특성을 바탕으로 산업용 제어 시스템, 휴대형 계측기, 가전제품 및 엔트리급 임베디드 장비 등에 널리 적용되고 있습니다. 특히 사용자가 특정 방향에서 주로 화면을 확인하는 환경에 적합합니다.

VA TFT LCD는 높은 명암비와 넓은 시청 범위에서 안정적인 가독성이 요구되는 애플리케이션에 주로 적용됩니다. TN 패널 대비 높은 명암비와 감소된 그레이스케일 반전 특성을 제공하므로 산업 자동화 장비, 옥외 장비, 스마트 제어 시스템 및 계측 장비 등에 적합합니다.

IPS TFT LCD는 고급 HMI 시스템 및 다양한 각도에서 화면을 확인해야 하는 환경에 널리 사용됩니다. 우수한 색상 안정성과 광시야각 특성을 통해 여러 방향에서 일관된 화면 품질을 유지할 수 있습니다. 의료기기, 교통 시스템, 산업용 HMI 및 다양한 임베디드 장비에서 폭넓게 채택되고 있습니다.

실제 제품 개발 과정에서는 시야각만을 기준으로 디스플레이를 선택하지 않습니다. 요구 명암비, 설치 위치, 주변 조도 환경, 소비전력, 인터페이스 구성, 광학 성능 개선 요소 및 전체 시스템 비용 등 다양한 요소를 함께 검토해야 합니다.

TN, VA 및 IPS 기술의 특성을 이해하면 엔지니어와 시스템 설계자가 애플리케이션 요구 사항에 가장 적합한 디스플레이 솔루션을 선택하는 데 도움이 될 수 있습니다.

TFT LCD 기술 선택 가이드



FAQ

1. 6시 방향(6 O'clock)과 12시 방향(12 O'clock) 시야 방향은 무엇을 의미하나요?

6시 방향과 12시 방향은 TFT LCD의 최적 시청 위치를 나타내는 용어입니다.

12시 방향은 패널 중심보다 위쪽에서 화면을 볼 때 최적의 화면 품질을 제공하도록 설계된 것을 의미하며, 일반적으로 데스크톱 장비나 탁상형 장비에 많이 사용됩니다. 반대로 6시 방향은 패널 중심보다 아래쪽에서 화면을 볼 때 최적의 시인성을 제공하도록 설계된 것으로, 사용자의 시선보다 높은 위치에 설치되는 장비에서 주로 사용됩니다.

이러한 시야 방향 특성은 주로 전통적인 TN TFT LCD에서 많이 볼 수 있습니다.

2. 89/89/89/89 시야각과 178° 시야각은 어떤 차이가 있나요?

TFT LCD 사양에서는 일반적으로 좌우 및 상하 방향의 시야각을 각각 측정하여 표기합니다. 예를 들어 89/89/89/89는 패널 중심축을 기준으로 좌우·상하 각 방향에서 최대 약 89도까지 화면을 확인할 수 있음을 의미합니다.

시야각 사양에서는 좌우 시야각을 합산하여 표시하는 경우가 많기 때문에 89° + 89°를 178° 시야각으로 표현합니다. 상하 시야각 역시 동일한 방식으로 계산됩니다.

3. IPS가 TN이나 VA보다 항상 더 좋은 기술인가요?

반드시 그렇지는 않습니다. 각 TFT LCD 기술은 적용 환경에 따라 서로 다른 장점을 제공합니다.

IPS는 광시야각과 우수한 색상 안정성을 제공하므로 고급 HMI 시스템이나 다방향 시청 환경에 적합합니다. VA는 높은 명암비와 우수한 가독성을 제공하며, TN은 비용 효율성이 중요하거나 시청 위치가 고정된 애플리케이션에 적합한 솔루션입니다.

가장 적합한 디스플레이 기술은 설치 환경, 시청 조건, 광학 성능 요구 사항 및 시스템 비용 등을 종합적으로 고려하여 선택해야 합니다.

4. 어떤 경우에 TN, VA 또는 IPS TFT LCD를 선택해야 하나요?

TN TFT LCD는 시청 위치가 고정되어 있고 비용 효율성이 중요한 애플리케이션에 적합합니다.

VA TFT LCD는 높은 명암비와 향상된 가독성이 요구되는 환경에 주로 적용됩니다.

IPS TFT LCD는 광시야각과 다양한 시청 위치에서 안정적인 화면 품질이 필요한 애플리케이션에 적합합니다.

최종적인 디스플레이 선택은 실제 사용 환경과 제품 요구 사항을 기준으로 결정하는 것이 바람직합니다.

5. Optical Bonding은 TFT LCD의 시야각을 개선할 수 있나요?

Optical Bonding 자체는 TN, VA 또는 IPS 패널의 액정 구조를 변경하지 않으므로 시야각 특성 자체를 바꾸지는 않습니다.

하지만 Optical Bonding은 내부 반사를 줄이고 명암비를 향상시켜 전체적인 화면 가독성을 높일 수 있습니다. 특히 옥외 환경이나 강한 주변광 조건에서 그 효과가 더욱 두드러집니다.

따라서 TFT LCD의 기본 시야각 특성은 동일하더라도 사용자가 체감하는 화면 품질과 시청 경험은 향상될 수 있습니다.

6. 산업용 애플리케이션에 적합한 TFT LCD 기술은 어떻게 선택해야 하나요?

적합한 TFT LCD 기술을 선택하기 위해서는 시야각 요구 사항, 설치 위치, 명암비 성능, 주변 조도 환경, 소비전력, 인터페이스 구성 및 전체 시스템 비용 등을 함께 고려해야 합니다.

TN, VA 및 IPS 기술은 각각 고유한 장점을 가지고 있으며, 산업용 디스플레이 애플리케이션의 요구 사항에 따라 적합한 선택이 달라질 수 있습니다. 각 기술의 특성을 충분히 이해하면 엔지니어와 시스템 설계자가 제품에 가장 적합한 디스플레이 솔루션을 선택하는 데 도움이 됩니다.
