Der Betrachtungswinkel ist ein wichtiger Faktor bei der Auswahl eines TFT-LCD-Displays für Industrie- und Embedded-Anwendungen. Einbauposition, Einsatzumgebung und Art der Bedienung können die Ablesbarkeit sowie die Bilddarstellung eines Displays maßgeblich beeinflussen.
In industriellen Steuerungssystemen, medizinischen Geräten, Handheld-Geräten, Transportsystemen und HMI-Anwendungen wird ein Display häufig aus unterschiedlichen Blickrichtungen betrachtet und nicht ausschließlich frontal. Unter diesen Bedingungen wirken sich die Eigenschaften des Betrachtungswinkels auf Farbstabilität, Bildsichtbarkeit, Kontrast und die allgemeine Wahrnehmung der dargestellten Inhalte aus.
Verschiedene TFT-LCD-Technologien verfügen über unterschiedliche optische Eigenschaften. Zu den am häufigsten eingesetzten TFT-LCD-Technologien zählen TN (Twisted Nematic), VA (Vertical Alignment) und IPS (In-Plane Switching).
Die TN-Technologie ist typischerweise mit einer definierten Blickrichtung und vergleichsweise kleineren Betrachtungswinkeln verbunden. VA- und IPS-Technologien wurden entwickelt, um eine höhere Blickwinkelstabilität und eine gleichmäßigere Bildqualität aus verschiedenen Betrachtungsrichtungen zu ermöglichen. Jede Technologie bietet spezifische Vorteile hinsichtlich Kontrast, Farbstabilität, Reaktionsverhalten, Kostenstruktur und Betrachtungswinkel.
Welche Technologie die beste Wahl ist, hängt stets von den Anforderungen der jeweiligen Anwendung ab. Einbaulage, Umgebungslicht, Einsatzbedingungen, Leistungsaufnahme, Schnittstellenanforderungen und Kostenrahmen können die Auswahl der geeigneten Displaytechnologie maßgeblich beeinflussen.
Dieser Artikel erläutert die Eigenschaften von TN-, VA- und IPS-TFT-LCD-Technologien und zeigt deren typische Einsatzbereiche in industriellen Anwendungen auf.
Die Blickrichtung gehört zu den grundlegenden Eigenschaften eines TFT-LCD-Displays. Sie beschreibt die Position, aus der Bildqualität, Kontrast und Farbdarstellung optimal wahrgenommen werden können.
Insbesondere klassische TFT-LCD-Panels auf TN-Basis werden häufig mit einer definierten Blickrichtung ausgelegt, beispielsweise als 6-Uhr- oder 12-Uhr-Blickrichtung. Diese Angabe beschreibt die empfohlene Betrachtungsrichtung für eine optimale Bilddarstellung.
Eine 6-Uhr-Blickrichtung bedeutet, dass das Display für die Betrachtung von unterhalb der Mittelachse des Panels optimiert ist. Bei einer 12-Uhr-Blickrichtung erfolgt die optimale Betrachtung von oberhalb der Mittelachse. Wird das Display außerhalb des vorgesehenen Blickwinkels betrachtet, können Kontrastverluste, Graustufeninversionen oder Farbverschiebungen auftreten.
In Industrie- und Embedded-Anwendungen hat die Einbauposition des Displays direkten Einfluss auf die Ablesbarkeit. Ein unterhalb der Augenhöhe montiertes Display kann eine 12-Uhr-Blickrichtung erfordern, während bei einer oberhalb des Bedieners installierten Anzeige häufig eine 6-Uhr-Blickrichtung sinnvoll ist. Auch bei tragbaren Geräten können die Anforderungen an den Betrachtungswinkel je nach Nutzungsszenario variieren.
Mit den steigenden Anforderungen an den Betrachtungswinkel in industriellen HMI-Systemen, medizinischen Geräten, Transportsystemen und mobilen Anwendungen haben sich TFT-LCD-Technologien kontinuierlich weiterentwickelt. VA- und IPS-Technologien ermöglichen eine höhere Blickwinkelstabilität und eine konsistentere Bildqualität über einen größeren Betrachtungsbereich.

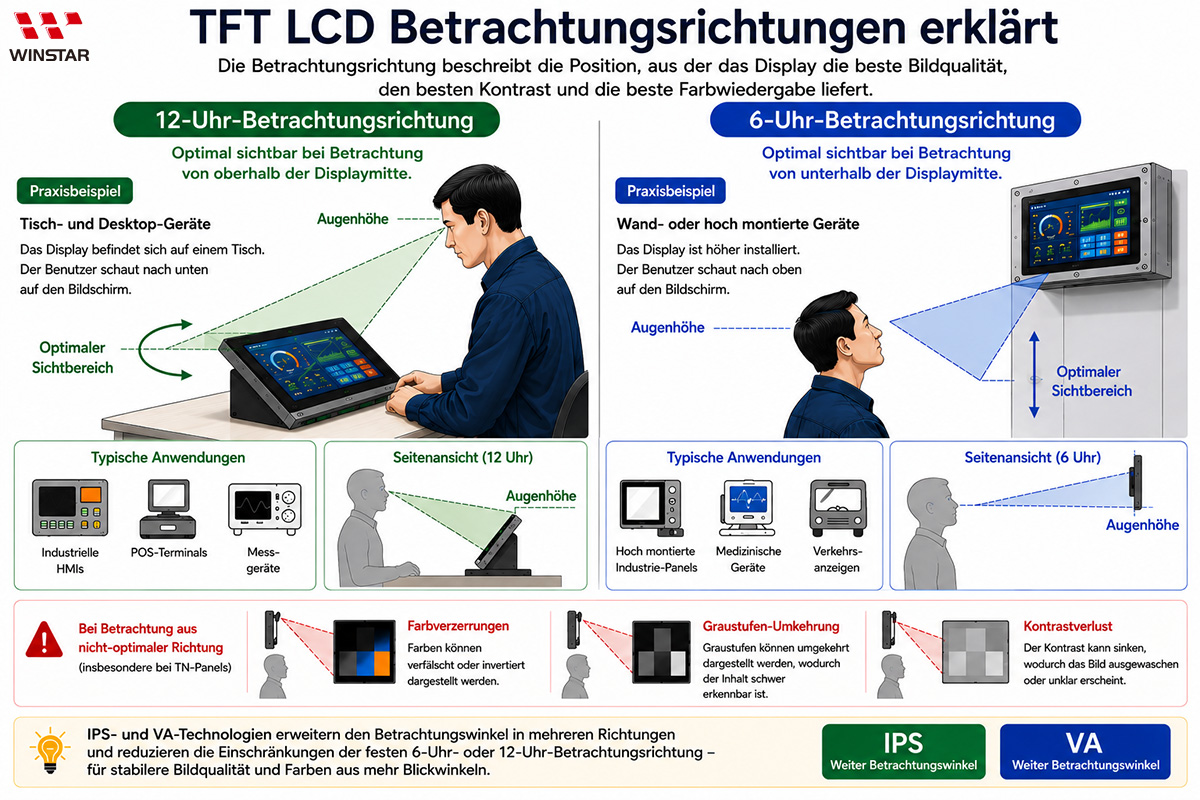

Abbildung 1. Die 6-Uhr- und 12-Uhr-Blickrichtung beschreiben die optimale Betrachtungsposition relativ zur Mittelachse eines TFT-LCD-Panels.
TN (Twisted Nematic) zählt zu den am weitesten verbreiteten TFT-LCD-Technologien und wird seit vielen Jahren in industriellen Displays eingesetzt. Klassische TN-TFT-LCD-Panels sind in der Regel für eine definierte Blickrichtung ausgelegt, beispielsweise als 6-Uhr- oder 12-Uhr-Variante.

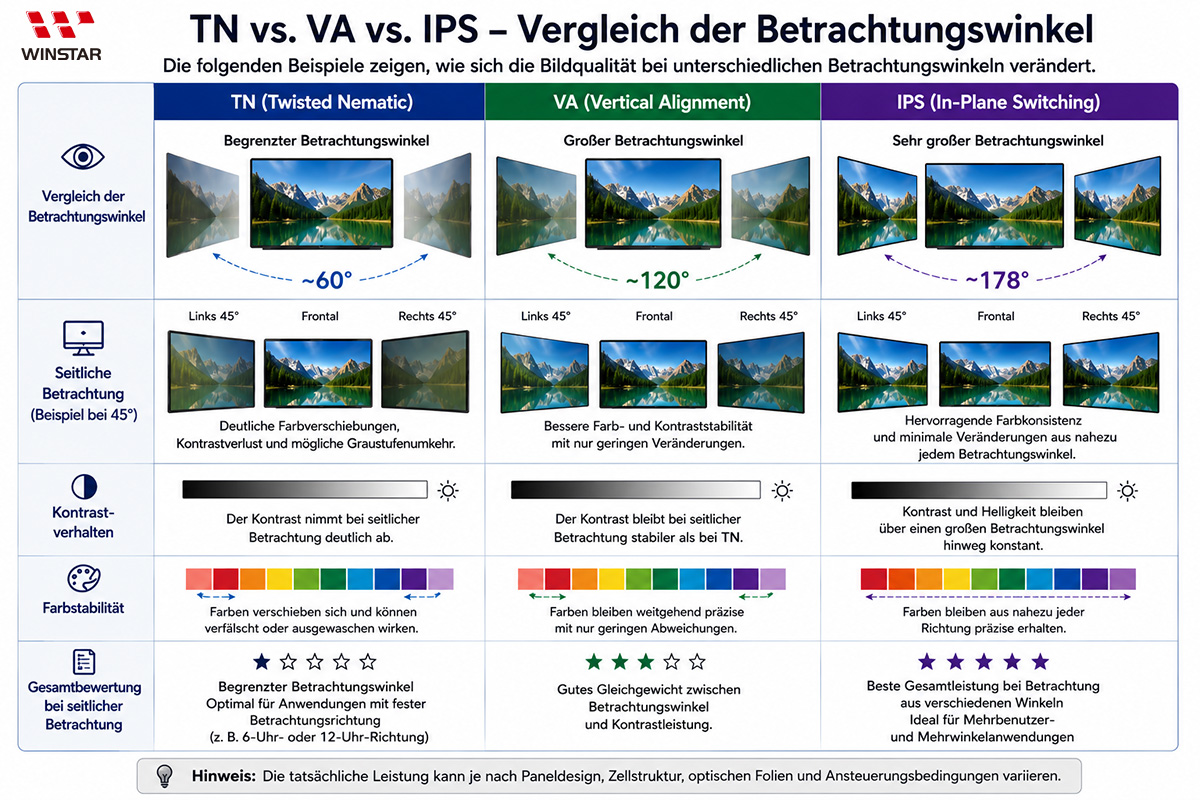

Im Vergleich zu VA- und IPS-Technologien verfügen TN-Displays über kleinere Betrachtungswinkel und reagieren empfindlicher auf Veränderungen der Betrachtungsposition. Außerhalb des optimalen Betrachtungsbereichs können Graustufeninversionen, Kontrastveränderungen oder Farbabweichungen auftreten.
Dennoch wird die TN-Technologie aufgrund ihrer ausgereiften Fertigung, schnellen Reaktionszeiten und wirtschaftlichen Kostenstruktur weiterhin häufig in Industrie- und Embedded-Systemen eingesetzt.
TN-TFT-LCD-Displays werden häufig in Anwendungen mit definierter Blickrichtung und hohen Anforderungen an die Kostenoptimierung eingesetzt.

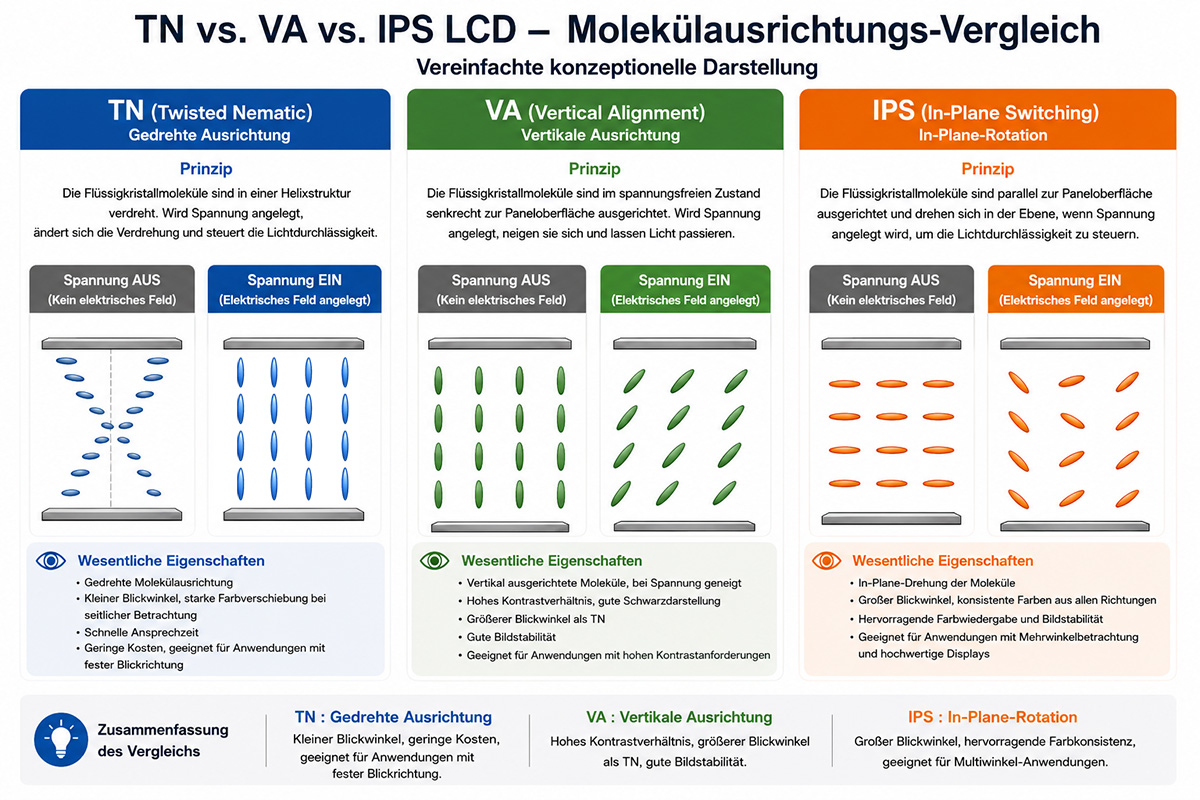

Die VA-Technologie (Vertical Alignment) bietet größere Betrachtungswinkel und höhere Kontrastwerte als klassische TN-Displays. Im Ruhezustand sind die Flüssigkristalle senkrecht ausgerichtet, wodurch Streulicht reduziert und die Schwarzdarstellung verbessert wird.
Im Vergleich zur TN-Technologie gewährleisten VA-TFT-LCD-Displays eine stabilere Bilddarstellung über einen größeren Betrachtungsbereich und sind weniger von einer definierten Blickrichtung abhängig. Besonders geschätzt wird die VA-Technologie für ihren hohen Kontrast und die tiefere Schwarzdarstellung.
VA-TFT-LCD-Module kommen häufig in industriellen Anwendungen zum Einsatz, die eine hohe Ablesbarkeit, starken Kontrast und eine stabile Bildqualität erfordern. Gleichzeitig stellen sie oft eine wirtschaftliche Alternative zu IPS-Panels dar.
VA-TFT-LCD-Displays werden bevorzugt in Anwendungen eingesetzt, die hohen Kontrast und eine stabile Bilddarstellung erfordern.
Die IPS-Technologie (In-Plane Switching) bietet große Betrachtungswinkel und eine hohe Farbstabilität aus unterschiedlichen Blickrichtungen. Im Gegensatz zur TN-Struktur bewegen sich die Flüssigkristalle parallel zur Displayoberfläche, wodurch die Bildqualität auch bei seitlicher Betrachtung weitgehend erhalten bleibt.
IPS-Displays sind für ihre großen Betrachtungswinkel, die konstante Farbdarstellung und die stabile Graustufenwiedergabe bekannt. Im Vergleich zu TN- und VA-Technologien ermöglichen IPS-TFT-LCD-Displays eine gleichmäßige Bildqualität über einen sehr großen Betrachtungsbereich. Mit Betrachtungswinkeln von bis zu 89/89/89/89 Grad bieten sie eine hohe Ablesbarkeit und Bildstabilität aus nahezu jeder Richtung. Daher werden sie in der Displaybranche häufig als „All View“-Displays bezeichnet.
IPS-TFT-LCD-Module werden häufig in industriellen HMI-Systemen, medizinischen Geräten, Transportsystemen und Embedded-Anwendungen eingesetzt, bei denen das Display aus unterschiedlichen Blickrichtungen betrachtet wird.
IPS-TFT-LCD-Displays werden bevorzugt in Anwendungen eingesetzt, die eine konstante Bildqualität und große Betrachtungswinkel erfordern.
Die Auswahl der geeigneten TFT-LCD-Technologie hängt von den Einsatzbedingungen, den Anforderungen an den Betrachtungswinkel sowie den Prioritäten der jeweiligen Anwendung ab. TN-, VA- und IPS-Technologien bieten unterschiedliche Eigenschaften und Vorteile, sodass die optimale Lösung stets von den konkreten Projektanforderungen abhängt.
Die TN-TFT-LCD-Technologie ist nach wie vor eine wirtschaftliche und bewährte Lösung für Anwendungen mit definierter Blickrichtung und kostenorientierten Anforderungen. Dank ihrer ausgereiften Panelstruktur und schnellen Reaktionszeiten werden TN-Displays häufig in industriellen Steuerungssystemen, Handheld-Geräten, Haushaltsgeräten sowie Embedded-Systemen im Einstiegssegment eingesetzt.
VA-TFT-LCD-Technologien kommen häufig dort zum Einsatz, wo hoher Kontrast und eine gute Ablesbarkeit aus unterschiedlichen Betrachtungsrichtungen gefordert sind. Im Vergleich zu TN-Panels bieten VA-Displays höhere Kontrastwerte und eine geringere Anfälligkeit für Graustufeninversionen. Typische Einsatzbereiche sind industrielle Automatisierungssysteme, Outdoor-Geräte, intelligente Steuerungssysteme und Messgeräte.
IPS-TFT-LCD-Technologien werden bevorzugt in anspruchsvollen HMI-Anwendungen und Umgebungen mit unterschiedlichen Betrachtungswinkeln eingesetzt. Die hohe Farbstabilität und die großen Betrachtungswinkel sorgen für eine gleichbleibende Bildqualität aus verschiedenen Blickrichtungen. IPS-Displays finden sich häufig in medizinischen Geräten, Transportsystemen, industriellen HMI-Systemen und Embedded-Anwendungen, bei denen mehrere Nutzer auf das Display blicken oder flexible Einbaupositionen erforderlich sind.
Bei der Entwicklung eines Produkts sollte die Auswahl des Displays nicht ausschließlich anhand des Betrachtungswinkels erfolgen. Auch Kontrastanforderungen, Einbaulage, Umgebungslicht, Energieverbrauch, Schnittstellenintegration, optische Optimierungen sowie die Gesamtkosten des Systems spielen eine wichtige Rolle bei der Auswahl der geeigneten Technologie.
Ein fundiertes Verständnis der Eigenschaften von TN-, VA- und IPS-Technologien hilft Entwicklern und Systemdesignern dabei, die optimale Displaylösung für ihre jeweilige Anwendung auszuwählen.

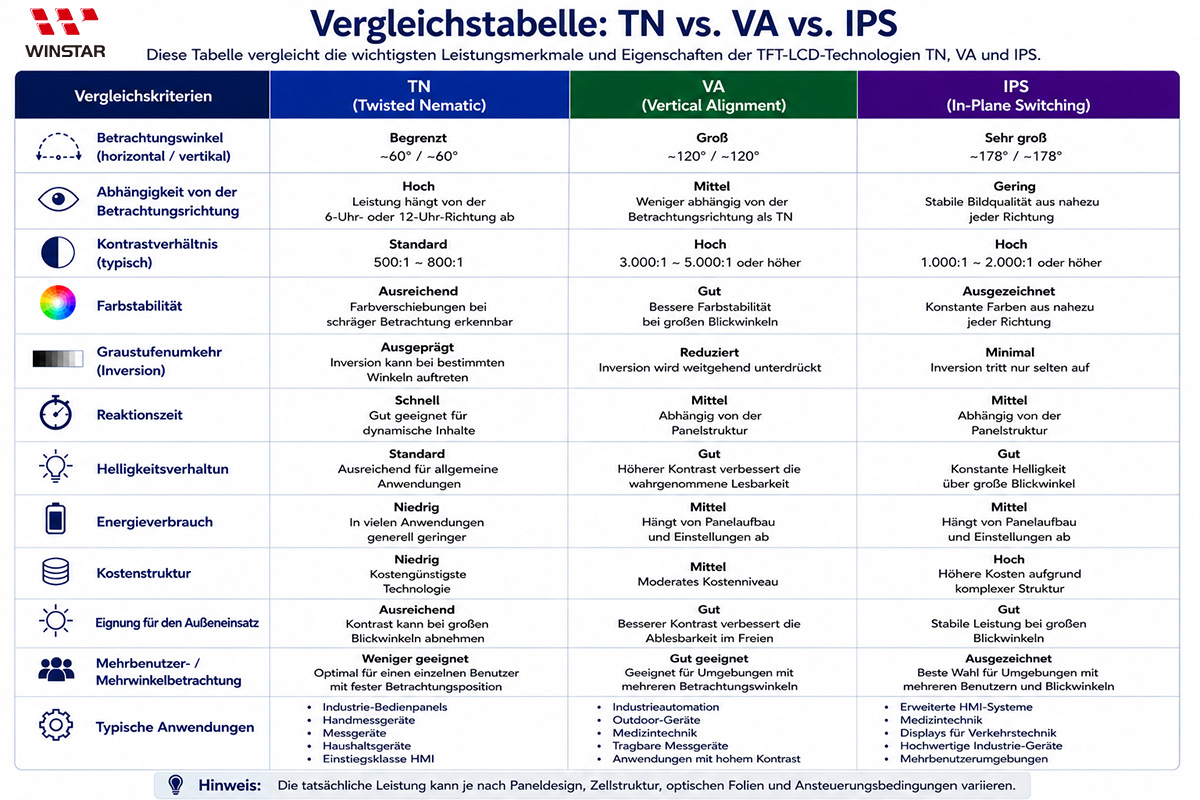

| Anforderung | Empfohlene Technologie |
|---|---|
| Definierte Blickrichtung | TN |
| Kostenorientierte Anwendungen | TN |
| Anwendungen mit hohem Kontrastbedarf | VA |
| Hohe Ablesbarkeit im Außenbereich | VA |
| Betrachtung aus mehreren Blickrichtungen | IPS |
| Anspruchsvolle HMI-Systeme | IPS |
| Farbkritische Anwendungen | IPS |
| Mobile Industriegeräte | VA / IPS |
| Allgemeine Industrieanwendungen | TN / VA |
| Medizintechnik und Transportsysteme | IPS |
Die Begriffe 6-Uhr- und 12-Uhr-Blickrichtung beschreiben die optimale Betrachtungsposition eines TFT-LCD-Displays.
Eine 12-Uhr-Blickrichtung bedeutet, dass das Display für die Betrachtung von oberhalb der Panelmitte optimiert ist. Dies ist typisch für Tischgeräte oder Anwendungen auf Arbeitsflächen. Eine 6-Uhr-Blickrichtung bedeutet dagegen, dass das Display für die Betrachtung von unterhalb der Panelmitte ausgelegt ist, wie es häufig bei höher montierten Geräten der Fall ist.
Diese Eigenschaften sind vor allem bei klassischen TN-TFT-LCD-Technologien anzutreffen.
In TFT-LCD-Spezifikationen werden Betrachtungswinkel häufig getrennt für links, rechts, oben und unten angegeben. Eine Angabe von 89/89/89/89 bedeutet, dass das Display aus jeder Richtung bis zu einem Winkel von etwa 89 Grad relativ zur Mittelachse des Panels betrachtet werden kann.
Da die Betrachtungswinkel nach links und rechts häufig zusammengefasst werden, wird 89° + 89° üblicherweise als Betrachtungswinkel von 178° angegeben. Das gleiche Prinzip gilt für die vertikale Betrachtungswinkelmessung.
Nicht unbedingt. Jede TFT-LCD-Technologie bietet je nach Anwendung unterschiedliche Vorteile.
IPS-Technologien zeichnen sich durch große Betrachtungswinkel und eine hohe Farbstabilität aus und eignen sich daher besonders für anspruchsvolle HMI-Systeme und Anwendungen mit unterschiedlichen Betrachtungsrichtungen. VA-Technologien bieten hohe Kontrastwerte und eine gute Ablesbarkeit, während TN-Technologien weiterhin eine wirtschaftliche Lösung für kostenorientierte Anwendungen und Displays mit definierter Blickrichtung darstellen.
Welche Technologie die beste Wahl ist, hängt von der Einbausituation, den Betrachtungsbedingungen, den optischen Anforderungen und dem verfügbaren Kostenrahmen ab.
TN-TFT-LCD-Technologien eignen sich besonders für Anwendungen mit definierter Blickrichtung und hohen Anforderungen an die Kostenoptimierung.
VA-TFT-LCD-Technologien werden häufig eingesetzt, wenn hoher Kontrast und eine verbesserte Ablesbarkeit gefordert sind.
IPS-TFT-LCD-Technologien sind die bevorzugte Wahl für Anwendungen mit großen Betrachtungswinkeln und einer konstanten Bildqualität aus unterschiedlichen Blickrichtungen.
Die endgültige Auswahl sollte stets auf den tatsächlichen Anforderungen der jeweiligen Anwendung basieren.
Optical Bonding verändert die eigentlichen Betrachtungswinkeleigenschaften von TN-, VA- oder IPS-Technologien nicht.
Durch die Reduzierung interner Reflexionen und die Verbesserung des wahrgenommenen Kontrasts kann Optical Bonding jedoch die Ablesbarkeit eines Displays erhöhen – insbesondere in Außenanwendungen oder Umgebungen mit hoher Umgebungshelligkeit.
Dadurch kann sich der Gesamteindruck des Displays verbessern, obwohl die zugrunde liegende TFT-LCD-Technologie unverändert bleibt.
Die Auswahl der geeigneten TFT-LCD-Technologie hängt von mehreren Faktoren ab, darunter Betrachtungswinkel, Einbaulage, Kontrastanforderungen, Umgebungslicht, Energieverbrauch, Schnittstellenintegration und die Gesamtkosten des Systems.
TN-, VA- und IPS-Technologien bieten jeweils unterschiedliche Vorteile für industrielle Displayanwendungen. Ein gutes Verständnis dieser Eigenschaften hilft Entwicklern und Systemdesignern dabei, die optimale Displaylösung für ihre Produkte auszuwählen.
