TN、VA 与 IPS TFT LCD 技术对比及应用选型指南

在工业设备和嵌入式系统选型中，视角表现是需要重点评估的显示参数之一。设备的安装位置、使用环境以及操作方式不同，都会影响显示屏的可读性、画面表现和使用体验。

在工业控制系统、医疗设备、手持终端、交通运输设备以及工业 HMI 等应用场景中，用户往往会从不同角度查看显示内容，而不是始终正对屏幕。在这种情况下，显示屏的视角特性会影响色彩一致性、可视性、对比度表现以及整体显示效果。

不同 TFT LCD 显示技术具有不同的光学特性和显示表现。目前常见的 TFT LCD 显示模式主要包括 TN（Twisted Nematic）、VA（Vertical Alignment）和 IPS（In-Plane Switching）。

TN 技术通常会根据特定观察方向进行光学优化，视角范围相对较窄；VA 和 IPS 技术则用于改善传统 TN 面板在视角方面的限制，在更宽的观察范围内提供更一致的显示效果。不同显示模式在对比度、色彩稳定性、响应速度、成本结构以及视角表现等方面各有特点。

对于工业显示应用而言，并不存在一种显示技术适用于所有场景。实际选型时，需要综合评估设备安装方向、环境光条件、使用方式、功耗要求、接口配置以及系统成本等因素，从而选择更适合的 TFT LCD 技术。

本文将从观察方向、视角表现和应用场景等角度，对 TN、VA 与 IPS TFT LCD 技术进行对比说明，帮助工程人员根据实际应用需求选择合适的显示方案。

TFT LCD 观察方向（Viewing Direction）介绍

观察方向（Viewing Direction）是 TFT LCD 显示屏的重要光学参数之一，用于说明用户从哪个方向观察屏幕时，可以获得较佳的显示效果，包括对比度、色彩表现和整体可读性。

传统 TFT LCD 面板，尤其是 TN 显示模式，通常会针对特定观察方向进行优化，例如 6 点钟方向（6 o’clock）或 12 点钟方向（12 o’clock）。这些方向代表显示屏建议的最佳观察位置。

例如，6 点钟观察方向表示显示屏更适合从面板中心轴下方向上观察；12 点钟观察方向则表示显示屏更适合从面板中心轴上方向下观察。当用户从非推荐方向查看屏幕时，部分 TFT LCD 面板可能会出现对比度下降、灰阶反转（Grayscale Inversion）或色彩偏移等现象。

在工业设备和嵌入式应用中，显示屏的安装位置会直接影响观察效果。例如，安装在视线下方的显示屏通常更适合采用 12 点钟观察方向；安装在较高位置的设备，则可能更适合采用 6 点钟观察方向。对于手持终端设备，不同握持方式和使用姿态也会带来不同的视角需求。

随着工业 HMI、医疗设备、交通运输设备以及便携式设备对广视角显示需求的提升，TFT LCD 技术也逐步降低了对固定观察方向的依赖。VA 和 IPS 技术能够提供更好的视角稳定性，使画面在不同观察角度下保持较一致的显示效果。

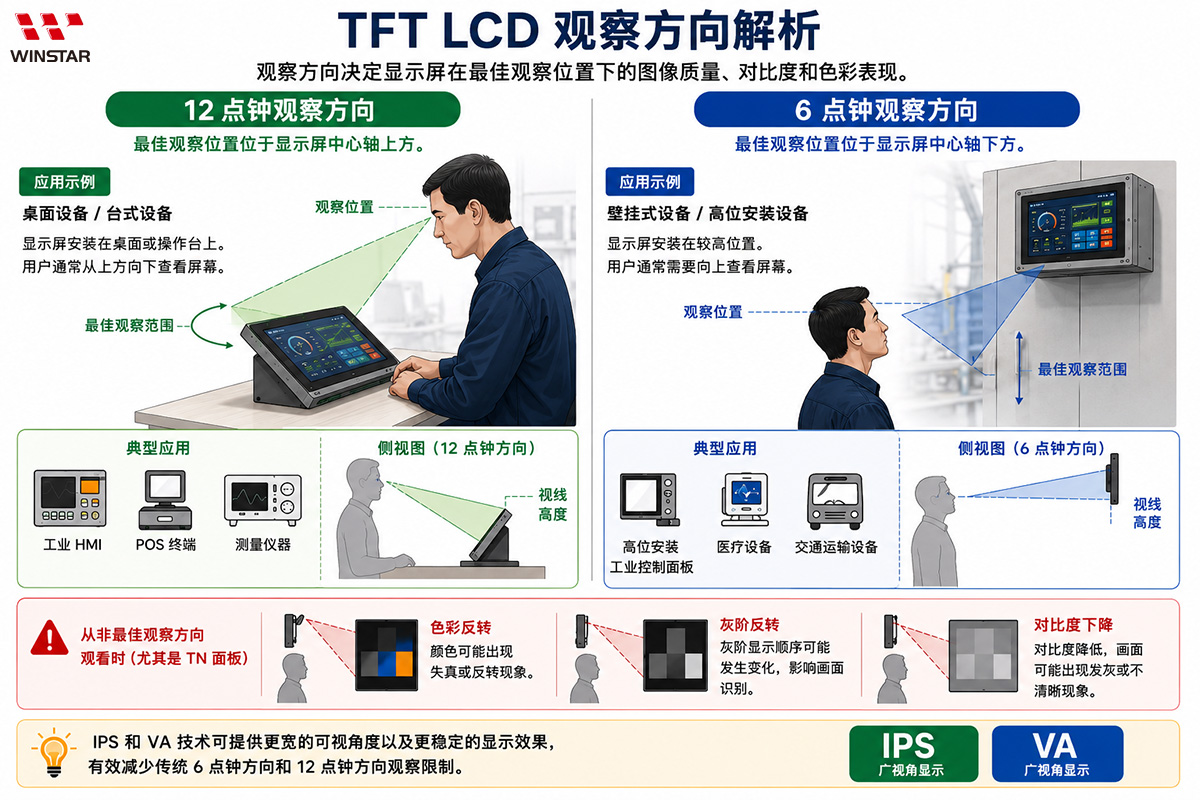

图1. 6 点钟方向与 12 点钟方向表示相对于 TFT LCD 面板中心轴的推荐观察位置。





TN TFT LCD 技术

视角特性

TN（Twisted Nematic，扭曲向列）是应用最广泛的 TFT LCD 显示技术之一，多年来被广泛应用于工业显示设备和嵌入式系统。传统 TN TFT LCD 面板通常会针对特定观察方向进行光学优化，例如 6 点钟方向（6 o’clock）或 12 点钟方向（12 o’clock）。

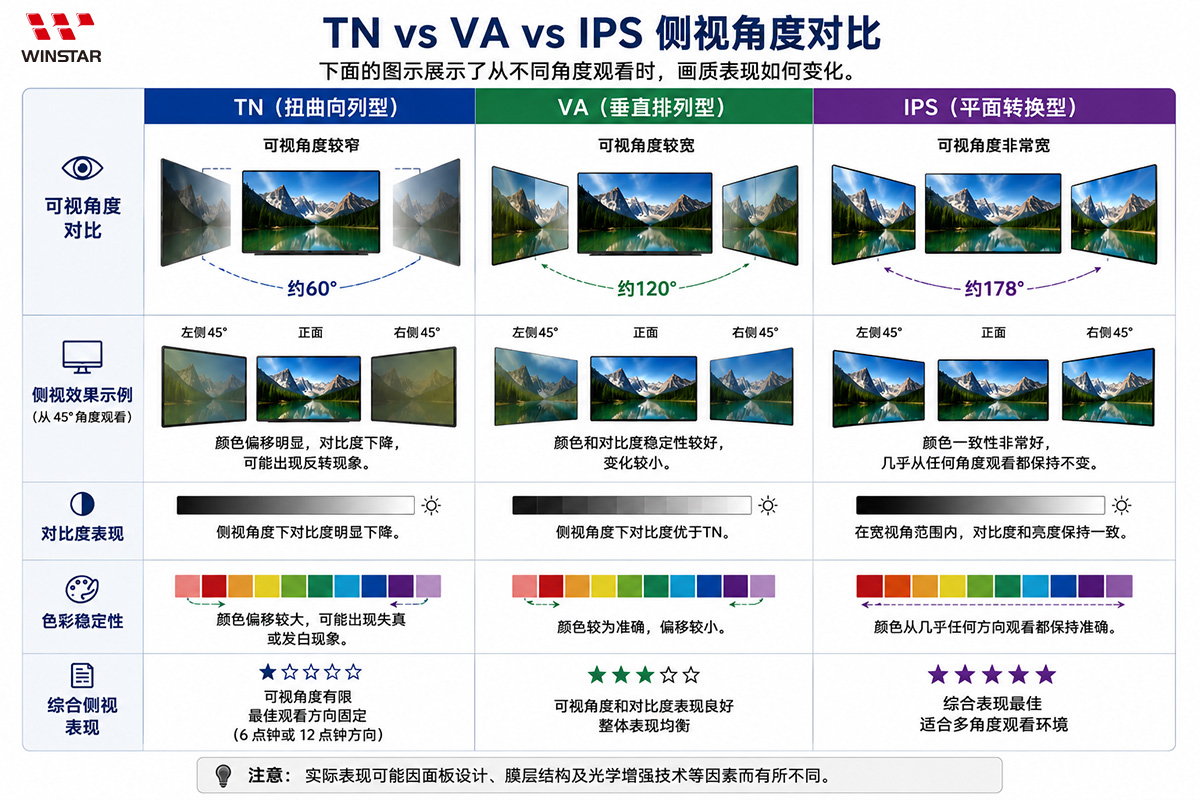

与 VA 和 IPS 技术相比，TN TFT LCD 显示屏的可视角度相对较小，对观察位置变化更加敏感。当用户从最佳观察方向以外的位置查看屏幕时，可能会出现灰阶反转（Grayscale Inversion）、对比度变化或色彩偏移等现象。

不过，凭借成熟的制造工艺、较快的响应速度以及成本优势，TN 技术目前仍广泛应用于工业设备和嵌入式显示系统。

优势

• 技术成熟，市场应用广泛
• 相比 VA 和 IPS 面板具有更低的制造成本
• 响应速度较快，适用于动态画面显示
• 在部分应用场景下具有较低的功耗表现
• 适用于观察位置固定的设备设计

局限性

• 可视角度小于 VA 和 IPS 技术
• 对观察方向和安装位置较为敏感
• 在非最佳观察角度下可能出现灰阶反转或色彩偏移
• 多角度观察时的色彩一致性相对有限

典型应用场景

TN TFT LCD 显示屏通常应用于观察位置相对固定且对成本较为敏感的设备和系统。

典型应用包括：

• 工业控制面板
• 手持式仪器仪表
• 测量设备
• 家用电器
• 入门级嵌入式系统
• 紧凑型 HMI 人机界面设备

VA TFT LCD 技术

视角特性

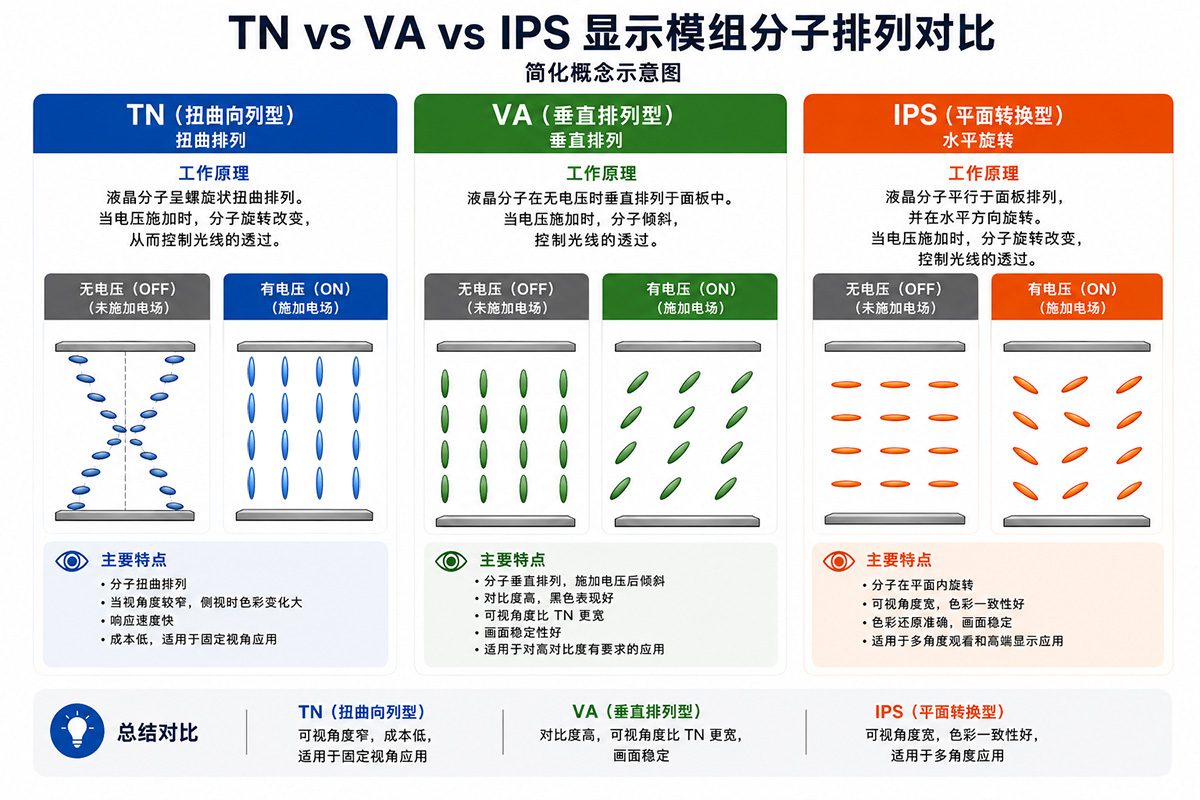

VA（Vertical Alignment，垂直配向）TFT LCD 技术相比传统 TN 显示模式，可提供更宽的可视角度和更高的对比度。在默认状态下，VA 面板中的液晶分子呈垂直排列，有助于减少漏光现象，从而提升黑色表现和整体对比度。

与 TN 技术相比，VA TFT LCD 显示屏在更大的观察范围内能够保持较为一致的图像表现，对固定观察方向的依赖较低。VA 技术因其高对比度和更深的黑色显示效果而受到广泛关注。

VA TFT LCD 模组常用于对可读性、对比度以及显示稳定性有较高要求的工业应用。在许多应用场景中，VA 技术还能够在显示性能与系统成本之间取得较好的平衡。

优势

• 相比 TN TFT LCD 技术具有更宽的可视角度
• 更高的对比度和更好的黑色表现
• 不同观察角度下具有更好的图像稳定性
• 降低灰阶反转现象发生的可能性
• 适用于对显示可读性要求较高的工业环境

局限性

• 在部分应用条件下，可视角度表现仍可能低于 IPS 技术
• 响应速度会因面板结构不同而有所差异
• 在极端观察角度下，色彩一致性可能出现轻微变化

典型应用场景

VA TFT LCD 显示屏广泛应用于对高对比度和视角稳定性有较高要求的设备和系统。

典型应用包括：

• 工业自动化设备
• 户外设备
• 测量仪器
• 便携式工业终端
• 医疗设备
• 智能控制面板

IPS TFT LCD 技术

视角特性

IPS（In-Plane Switching，平面转换）TFT LCD 技术能够提供宽视角显示效果，并在不同观察位置下保持较好的色彩一致性。与传统 TN 结构不同，IPS 面板中的液晶分子沿面板平面方向旋转，从而帮助维持不同观察角度下的图像质量。

IPS 技术因其宽视角、色彩一致性以及稳定的灰阶表现而被广泛采用。相比 TN 和 VA 技术，IPS TFT LCD 显示屏能够在更多观察角度下保持稳定的显示效果。部分 IPS 面板的可视角度可达到 89/89/89/89，在多个方向观察时仍能保持良好的可读性和图像一致性，因此业内也常将其称为“All View（全视角）”显示技术。

IPS TFT LCD 模组广泛应用于工业 HMI、人机交互设备、医疗设备、交通运输设备以及需要多角度查看显示内容的嵌入式系统。

优势

• 宽视角显示效果，图像表现稳定
• 不同观察角度下具有良好的色彩一致性
• 减少色彩偏移和灰阶反转现象
• 适用于多人同时查看显示内容的应用场景
• 有助于提升高级 HMI 系统的可读性和交互体验

局限性

• 生产成本通常高于传统 TN 面板
• 功耗表现会因面板结构和亮度需求而有所不同
• 较高的显示性能可能增加部分系统的整体成本

典型应用场景

IPS TFT LCD 显示屏广泛应用于需要稳定显示效果和一致图像表现的设备与系统。

典型应用包括：

• 工业 HMI 系统
• 医疗设备
• 交通运输设备
• 高性能嵌入式系统
• 智能终端设备
• 高级控制界面

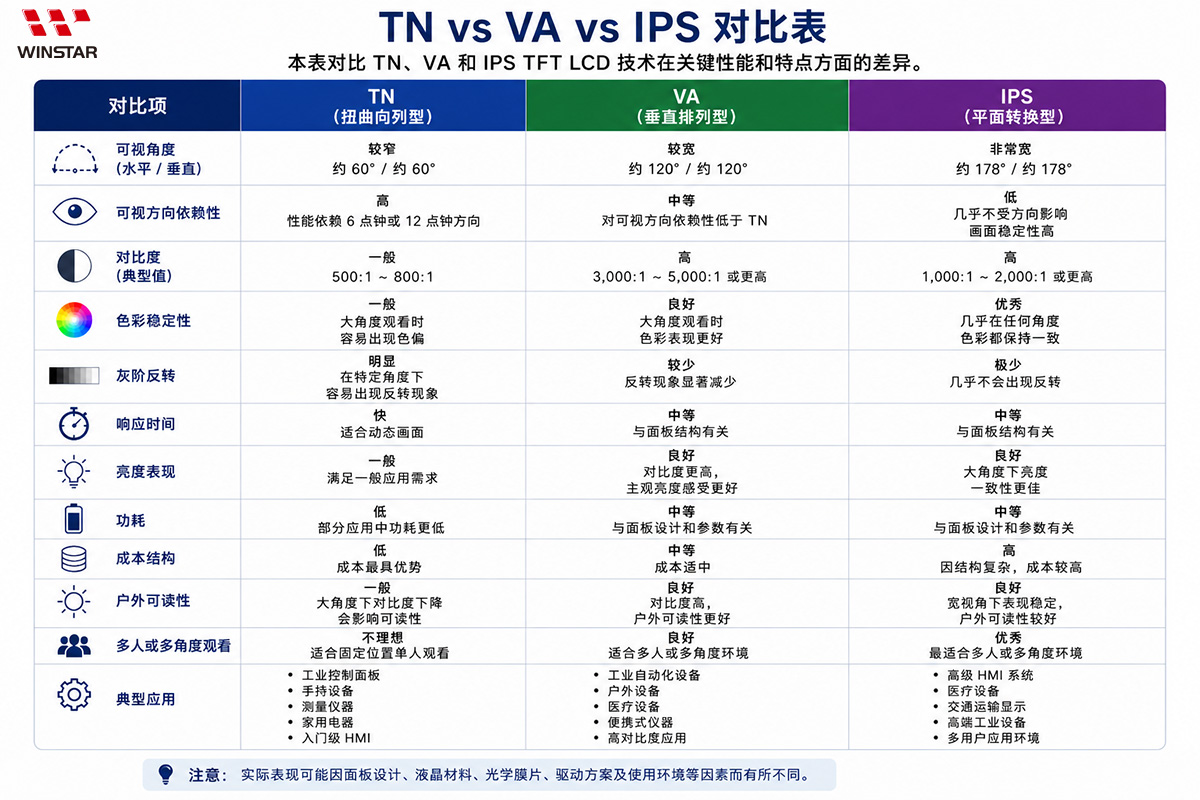

TN、VA 与 IPS TFT LCD 技术对比表

如何选择合适的 TFT LCD 视角技术

选择合适的 TFT LCD 显示技术，需要结合设备使用环境、观察条件以及系统设计需求进行综合评估。TN、VA 和 IPS 并不存在绝对的优劣之分，不同显示模式在显示性能、成本结构和应用场景方面各具特点。

对于观察方向固定且对成本控制要求较高的产品，TN TFT LCD 仍然是一种成熟且具有竞争力的解决方案。凭借成熟的制造工艺、较快的响应速度以及较低的成本，TN 显示屏被广泛应用于工业控制设备、手持式仪器仪表、家用电器以及入门级嵌入式设备等领域。

对于需要高对比度和较好可读性的应用，VA TFT LCD 是较为常见的选择。相比 TN 面板，VA 显示屏能够提供更高的对比度，并有效降低灰阶反转现象，因此常用于工业自动化设备、户外终端、智能控制系统以及测量仪器等应用场景。

IPS TFT LCD 则更适用于需要宽视角显示和多角度观察的应用环境。其良好的色彩一致性和宽视角特性能够在不同观察方向下保持稳定的显示效果，因此广泛应用于医疗设备、交通运输设备、工业 HMI 人机界面以及各类高级嵌入式系统。

在实际产品开发过程中，显示技术选型不仅需要考虑可视角度表现，还应综合评估对比度要求、安装位置、环境光条件、功耗需求、接口配置、光学性能以及整体系统成本等因素。

充分了解 TN、VA 与 IPS TFT LCD 技术的特点，有助于工程师和系统设计人员根据实际应用需求选择更适合的显示方案。

TFT LCD 技术选型参考



常见问题（FAQ）

1. 什么是 6 点钟方向和 12 点钟方向？

6 点钟方向和 12 点钟方向用于描述 TFT LCD 显示屏的最佳观察位置。

12 点钟方向表示显示屏更适合从上方向下观看，因此常见于桌面设备、台式仪器和操作面板等应用。

6 点钟方向则表示显示屏更适合从下方向上观看，多用于安装位置较高的设备。

这种观察方向设计主要出现在传统 TN TFT LCD 面板中。当观察角度偏离最佳方向时，画面可能出现对比度下降、灰阶反转或色彩偏移等现象。

2. 89/89/89/89 和 178° 广视角有什么区别？

两者本质上描述的是同一类视角参数，只是表达方式不同。

89/89/89/89 分别对应显示屏左、右、上、下四个方向的可视角度，表示从面板中心轴向四个方向观察时，均可达到约 89° 的可视范围。

由于行业内通常会将左右两个方向的角度相加，因此 89°+89° 会标注为 178° 水平可视角度；垂直方向同样如此。

因此，89/89/89/89 与 178° 广视角并不矛盾，只是规格书采用了不同的标示方式。

3. IPS 一定优于 TN 和 VA 吗？

并不是。

TN、VA 和 IPS 各有优势，没有一种技术能够满足所有应用需求。

如果设备观察方向固定，并且需要控制成本，TN 仍然是很多工业设备采用的方案。

如果更关注对比度表现和画面层次感，VA 往往是更合适的选择。

对于需要多人查看、安装方向灵活或对显示一致性要求较高的设备，IPS 通常更具优势。

显示技术选型不能只看视角参数，还需要结合产品定位和实际使用环境综合评估。

4. TN、VA 和 IPS 应该如何选择？

如果设备观察方向固定，同时对成本控制要求较高，可以优先考虑 TN TFT LCD。

如果希望获得更高的对比度和更好的显示可读性，VA TFT LCD 通常是较为常见的选择。

对于工业 HMI、人机交互设备、医疗设备以及需要宽视角显示的应用，IPS TFT LCD 更为常见。

实际选型时，应结合安装方式、使用环境、显示需求和预算成本进行综合评估。

5. Optical Bonding（光学贴合）能够改善显示视角吗？

不能。

光学贴合不会改变 TN、VA 或 IPS 面板本身的视角特性，因此无法让 TN 面板变成 IPS 面板的显示效果。

不过，光学贴合能够减少空气层带来的反射，提高对比度和户外可读性。

在强光环境下，用户通常会感觉画面更加清晰，因此整体观察体验会有所提升。

6. 工业设备应该选择哪种 TFT LCD 技术？

没有适用于所有工业设备的统一答案。

显示技术选型通常需要综合考虑设备安装位置、观察距离、可视角度要求、环境光条件、功耗预算、接口方案以及整机成本等因素。

对于成本敏感型项目，TN 仍然具有优势；对于高对比度应用，可以考虑 VA；对于广视角和多角度观察需求，IPS 往往是更常见的选择。

在产品开发阶段，建议结合实际应用场景进行评估，而不是单纯根据某一项参数决定显示技术方案。
