TN・VA・IPSの特長と産業用途

TFT LCDを産業機器や組み込み機器向けに選定する際、視野角性能は重要な検討項目の一つです。設置位置や使用環境、操作方法によって、ディスプレイの視認性や表示品質の安定性が大きく左右されます。

産業制御システム、医療機器、ポータブル機器、交通関連機器、HMI（ヒューマン・マシン・インターフェース）などでは、ユーザーが常に正面から画面を見るとは限りません。さまざまな角度から表示を確認するため、視野角特性は色再現性、視認性、コントラスト、さらには操作性にも影響を与えます。

TFT LCDにはさまざまな表示方式があり、それぞれ異なる光学特性や視野角特性を持っています。代表的な方式として、TN（Twisted Nematic）、VA（Vertical Alignment）、IPS（In-Plane Switching）が挙げられます。

TNは固定された視認方向を前提とした設計が一般的で、視野角は比較的狭くなります。一方、VAおよびIPSは視野角特性の改善を目的として開発された技術であり、広い視認範囲でも安定した表示品質を維持できます。それぞれコントラスト、色再現性、応答特性、コスト、視野角性能に異なる特長があります。

どの方式が優れているかを一概に決めることはできません。最適なディスプレイの選定は、実際の用途や使用条件に応じて判断する必要があります。設置方向、周囲の照明環境、使用条件、消費電力、インターフェース構成、コスト要件などが、採用すべき表示方式を左右する要因となります。

本記事では、TN、VA、IPSそれぞれの特長を解説するとともに、各方式がどのような産業用途に適しているかを紹介します。



TFT LCDの視認方向（Viewing Direction）について

視認方向（Viewing Direction）は、TFT LCDの基本的な特性の一つです。どの方向から画面を見たときに、最も良好な画質、コントラスト、色再現性が得られるかを示します。

従来のTFT LCD、特にTN方式では、6時方向や12時方向といった特定の視認方向を前提に設計されることが一般的です。これらは、最適な表示品質を得るための推奨視認方向を示しています。

例えば、6時方向はパネル中心軸より下側から見上げる位置で最適な表示が得られることを意味し、12時方向はパネル中心軸より上側から見下ろす位置で最適な表示が得られることを意味します。推奨方向以外から表示を確認した場合、コントラスト低下、階調反転（Grayscale Inversion）、色変化などが発生する場合があります。

産業機器や組み込み機器では、ディスプレイの設置位置が視認性に直接影響します。例えば、視線より低い位置に設置されるディスプレイでは12時方向が適している場合があり、反対に高い位置へ設置される場合は6時方向が適していることがあります。また、ポータブル機器では使用状況によって求められる視野角特性が異なります。

近年では、産業用HMI、医療機器、交通関連機器、ポータブル機器などにおいて広視野角への要求が高まっており、TFT LCD技術も従来の固定視認方向による制約を低減する方向で進化しています。VAやIPS方式は視野角特性を改善し、さまざまな視認位置でも安定した表示品質を維持できる技術として広く採用されています。

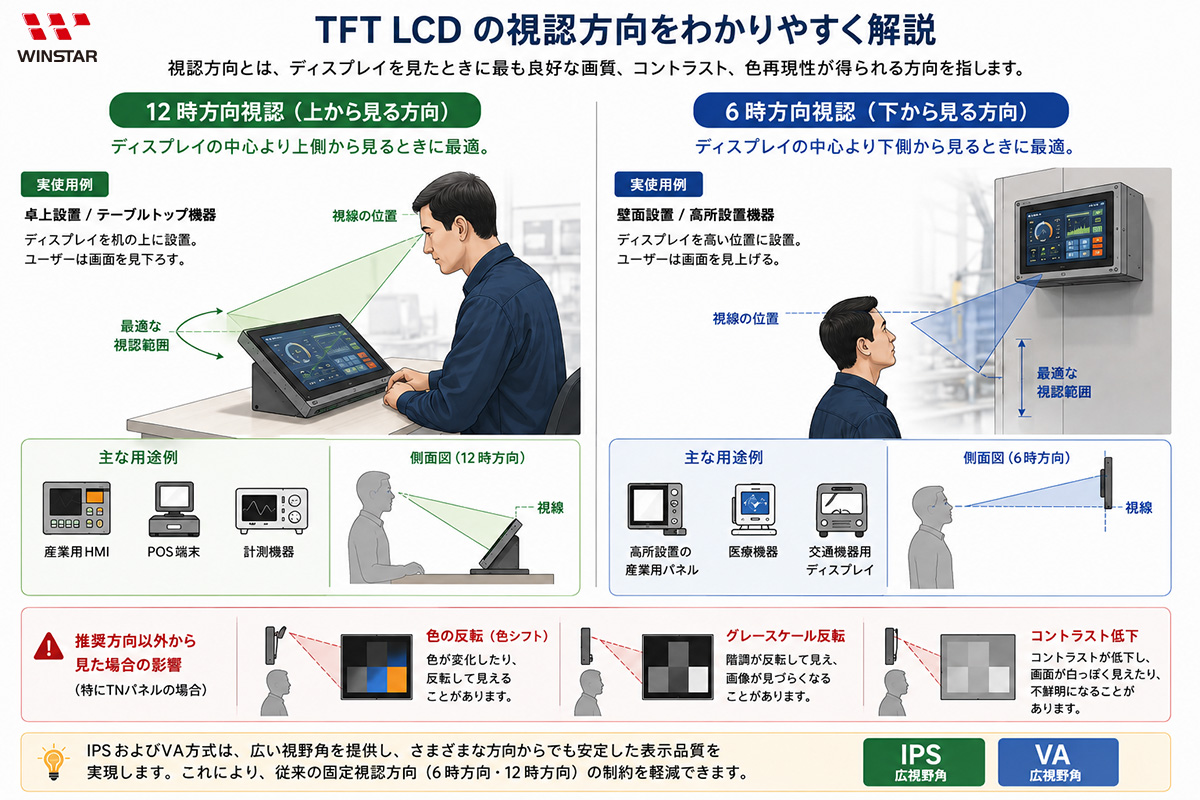

図1. 6時方向および12時方向は、TFT LCDパネルの中心軸に対する最適な視認方向を示しています。





TN TFT LCD技術

視野角特性

TN（Twisted Nematic）は、TFT LCDの中でも広く採用されている表示方式の一つであり、長年にわたり産業用ディスプレイに使用されています。従来のTN TFT LCDパネルは、6時方向や12時方向など、特定の視認方向を前提として設計されることが一般的です。

VAやIPSと比較すると、TN方式は視野角が比較的狭く、視認位置の変化による影響を受けやすい特長があります。推奨視認方向以外から表示を確認した場合、階調反転（Grayscale Inversion）、コントラスト変化、色変化などが発生することがあります。

一方で、TN方式は成熟した製造プロセス、高速な応答特性、コスト面での優位性を備えており、現在でも産業機器や組み込み機器向けディスプレイとして広く採用されています。

主な特長

• 成熟したTFT LCD技術で採用実績が豊富
• VAやIPSパネルと比較してコストを抑えやすい
• 動画や動きのある表示に適した高速応答特性
• 用途によっては消費電力を抑えやすい
• 視認方向が固定された機器に適している



制約事項

• VAやIPS方式と比較して視野角が狭い
• 視認方向や設置位置の影響を受けやすい
• 推奨視認方向以外では階調反転や色変化が発生する場合がある
• 複数方向から見た場合の色再現性に制約がある



主な用途

TN TFT LCDは、視認方向が比較的固定されており、コストを重視する用途で広く使用されています。

代表的な用途例

• 産業用制御パネル
• 携帯型計測機器
• 測定機器
• 家電機器
• エントリー向け組み込み機器
• 小型HMI機器



VA TFT LCD技術

視野角特性

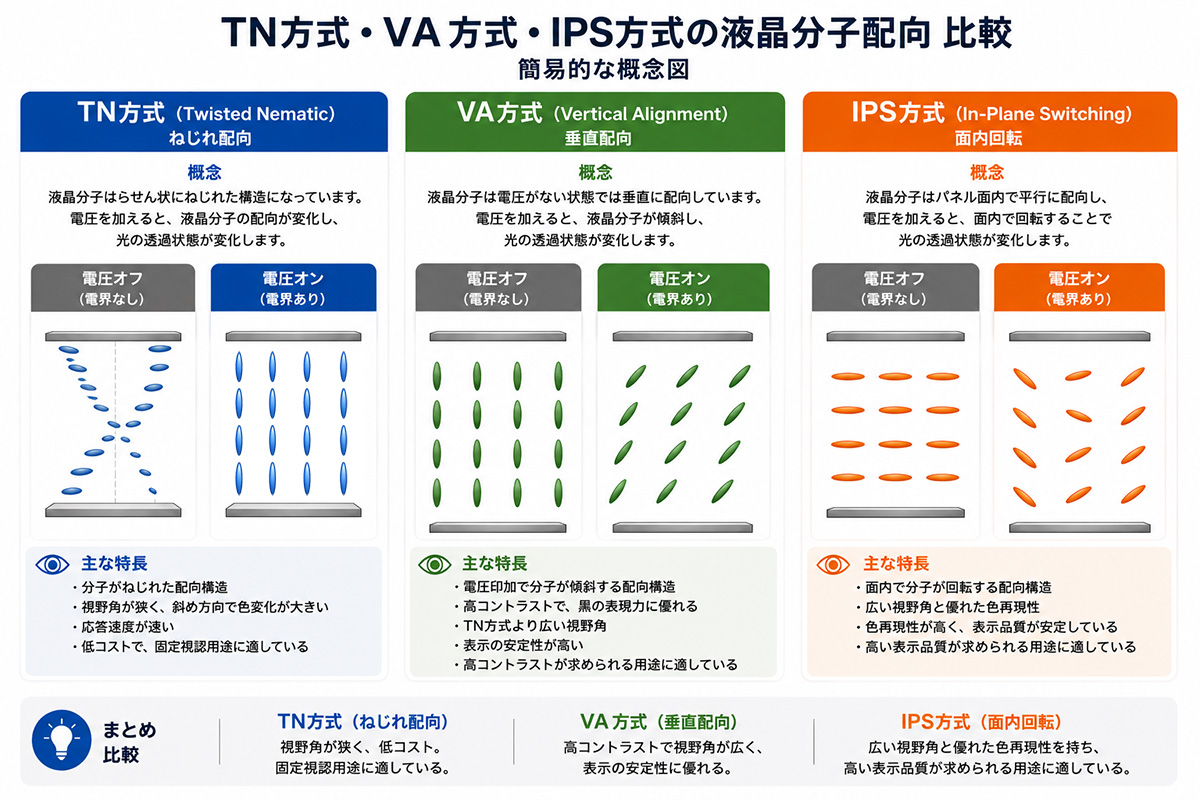

VA（Vertical Alignment）方式は、従来のTN方式と比較して広い視野角と高いコントラスト性能を実現するTFT LCD技術です。VAパネルでは液晶分子が初期状態で垂直に配向しており、光漏れを抑えることで優れた黒表示性能を実現します。

TN方式と比較すると、VA TFT LCDはより広い視認範囲で安定した表示品質を維持でき、固定された視認方向による影響も受けにくくなります。特に高コントラスト性能と深みのある黒表現が大きな特長です。

VA TFT LCDモジュールは、高い視認性やコントラスト性能、安定した表示品質が求められる産業用途で広く採用されています。また、多くの用途においてIPS方式よりコストを抑えられる点も特長の一つです。

主な特長

• TN TFT LCDと比較して広い視野角を実現
• 高コントラスト比と優れた黒表示性能
• さまざまな視認位置でも安定した表示品質
• 階調反転の発生を抑制
• 高い視認性が求められる産業用途に適している



制約事項

• 条件によってはIPS方式より視野角が狭くなる場合がある
• 応答特性はパネル構造によって異なる
• 極端な角度から見た場合、色再現性がわずかに変化することがある



主な用途

VA TFT LCDは、高コントラストと安定した視認性が求められる用途で広く採用されています。

代表的な用途例

• 産業用オートメーション機器
• 屋外設置機器
• 計測機器
• ポータブル産業機器
• 医療機器
• スマート制御パネル



IPS TFT LCD技術

視野角特性

IPS（In-Plane Switching）方式は、広視野角と安定した色再現性を実現するTFT LCD技術です。従来のTN方式とは異なり、IPSパネルでは液晶分子がパネル面に平行な状態で配向し、電圧印加時に面内で回転することで、さまざまな方向から見ても安定した表示品質を維持できます。

IPS方式は、広い視野角、優れた色再現性、安定した階調表現を特長としています。TN方式やVA方式と比較して視認方向による影響を受けにくく、89/89/89/89の広視野角仕様に対応するモデルも多くあります。このような特長から、IPS TFT LCDは「All View」と表現されることもあります。

IPS TFT LCDモジュールは、産業用HMIシステム、医療機器、交通関連機器、組み込み機器など、さまざまな方向から画面を確認する用途で広く採用されています。

主な特長

• 広視野角でも安定した表示品質を維持できる
• さまざまな視認位置でも優れた色再現性を実現
• 色変化や階調反転が発生しにくい
• 複数のユーザーが画面を共有する用途に適している
• 高度なHMIアプリケーションにおける視認性向上に貢献



制約事項

• 従来のTNパネルと比較してコストが高くなる傾向がある
• 消費電力はパネル構造や輝度条件によって異なる
• 高い表示性能が求められるため、システム全体のコストが増加する場合がある



主な用途

IPS TFT LCDは、安定した表示品質と広視野角が求められる用途で広く採用されています。

代表的な用途例

• 産業用HMIシステム
• 医療機器
• 交通関連機器
• 高機能組み込み機器
• スマートデバイス
• 高機能制御インターフェース

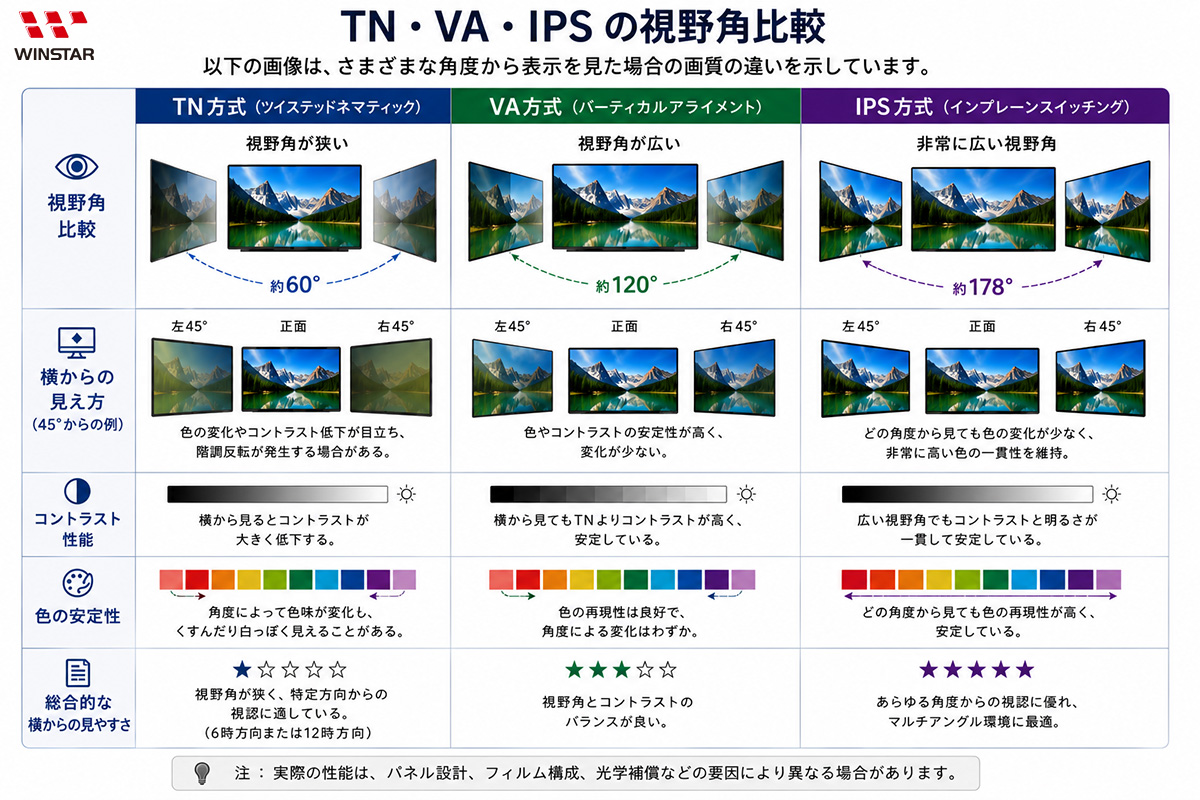

TN・VA・IPS方式比較表

用途に適したTFT LCD表示方式の選び方

TFT LCDの表示方式を選定する際は、使用環境、視認条件、システム設計上の優先事項を総合的に考慮する必要があります。TN、VA、IPSの各方式にはそれぞれ異なる特長があり、用途に応じて適した選択肢が異なります。

TN TFT LCDは、視認方向が比較的固定された機器やコスト重視の設計に適した表示方式です。成熟したパネル構造と高速な応答特性を備えており、産業用制御システム、携帯型計測機器、家電製品、エントリー向け組み込み機器などで広く採用されています。

VA TFT LCDは、高いコントラスト性能と広い視認範囲での安定した視認性が求められる用途に適しています。TN方式と比較して高いコントラスト比と優れた黒表示性能を備えており、産業用オートメーション機器、屋外設置機器、スマート制御システム、計測機器などに適しています。

IPS TFT LCDは、広視野角と安定した色再現性を必要とする用途で広く採用されています。さまざまな方向から見ても表示品質を維持しやすく、医療機器、交通関連機器、産業用HMI、組み込み機器など、多方向からの視認が想定される用途に適しています。

実際の製品開発では、視野角性能だけでなく、コントラスト、設置位置、周囲の照明環境、消費電力、インターフェース構成、光学特性、システムコストなども考慮する必要があります。

TN、VA、IPSそれぞれの特長を理解することで、用途に適したTFT LCD表示方式を選定しやすくなります。

TFT LCD表示方式選定ガイド



よくある質問（FAQ）

1. 6時方向と12時方向の視認方向（Viewing Direction）とは何ですか？

6時方向および12時方向は、TFT LCDにおける最適な視認方向を示します。

12時方向は、パネル中心より上側から見下ろす位置で最適な表示品質が得られることを意味し、デスクトップ機器や卓上機器でよく採用されます。一方、6時方向は、パネル中心より下側から見上げる位置で最適な表示品質が得られることを意味し、高い位置に設置される機器で使用されることが一般的です。

これらの視認方向特性は、主に従来のTN TFT LCDで見られます。

2. 89/89/89/89と178°の視野角にはどのような違いがありますか？

TFT LCDの仕様では、視野角を左・右・上・下の各方向ごとに測定するのが一般的です。89/89/89/89という表記は、パネル中心軸に対して各方向へ最大約89度まで視認できることを示しています。

一般的に、左右方向の視野角は合算して表記されるため、89°＋89°は178°の視野角として表現されます。上下方向についても同様の考え方が適用されます。

3. IPSはTNやVAより常に優れているのでしょうか？

必ずしもそうではありません。TFT LCDの各表示方式にはそれぞれ異なる特長があり、用途によって適した方式が異なります。

IPS方式は広視野角と優れた色再現性を特長としており、産業用HMIや多方向からの視認が必要な用途に適しています。VA方式は高いコントラスト性能と優れた視認性を備えており、TN方式はコストを重視する用途や視認方向が固定された用途に適しています。

最適な表示方式は、設置環境、視認条件、光学性能の要件、システムコストなどを総合的に考慮して選定する必要があります。

4. TN、VA、IPSはどのような用途で選択すべきですか？

TN TFT LCDは、視認方向が固定されている機器やコスト重視の用途に適しています。

VA TFT LCDは、高いコントラスト性能や優れた視認性が求められる用途で広く使用されています。

IPS TFT LCDは、広視野角や安定した表示品質が求められる用途、多方向から画面を確認する用途に適しています。

最終的な表示方式の選定は、実際の使用環境やアプリケーション要件に基づいて行うことが重要です。

5. Optical Bonding（光学貼合）はTFT LCDの視野角を改善しますか？

Optical Bonding（光学貼合）自体は、TN、VA、IPSなどの液晶方式が持つ視野角特性を変えるものではありません。

ただし、内部反射の低減やコントラスト向上により、ディスプレイ全体の視認性を改善できます。特に屋外や高照度環境では、その効果がより顕著になります。

そのため、液晶方式自体は変わらなくても、実際の見やすさや視認性が向上する場合があります。

6. 産業用途ではどのようにTFT LCD方式を選定すればよいですか？

TFT LCDの選定では、視野角要件、設置位置、コントラスト性能、周囲の照明環境、消費電力、インターフェース構成、システムコストなど、さまざまな要素を考慮する必要があります。

TN、VA、IPSの各方式にはそれぞれ異なる特長があります。各方式の特性を理解することで、製品要件に適したディスプレイソリューションを選定しやすくなります。
