產品敘述

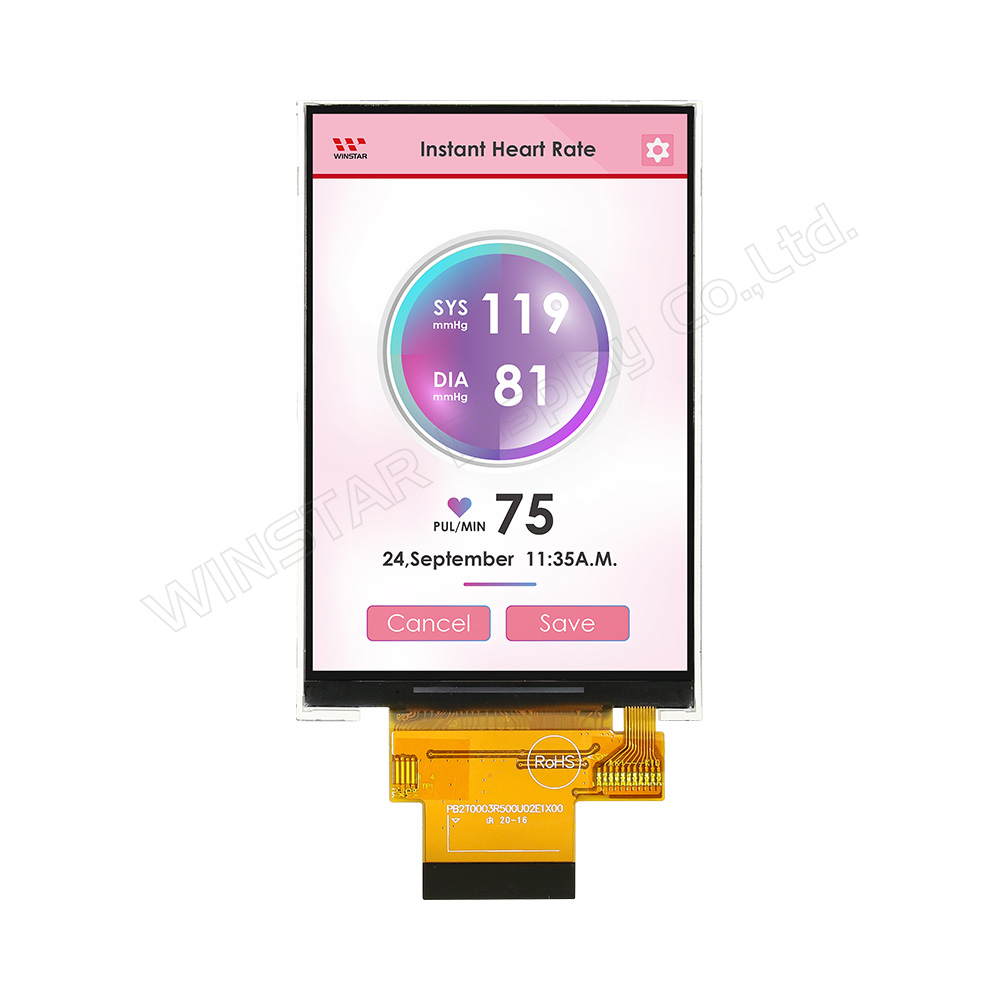

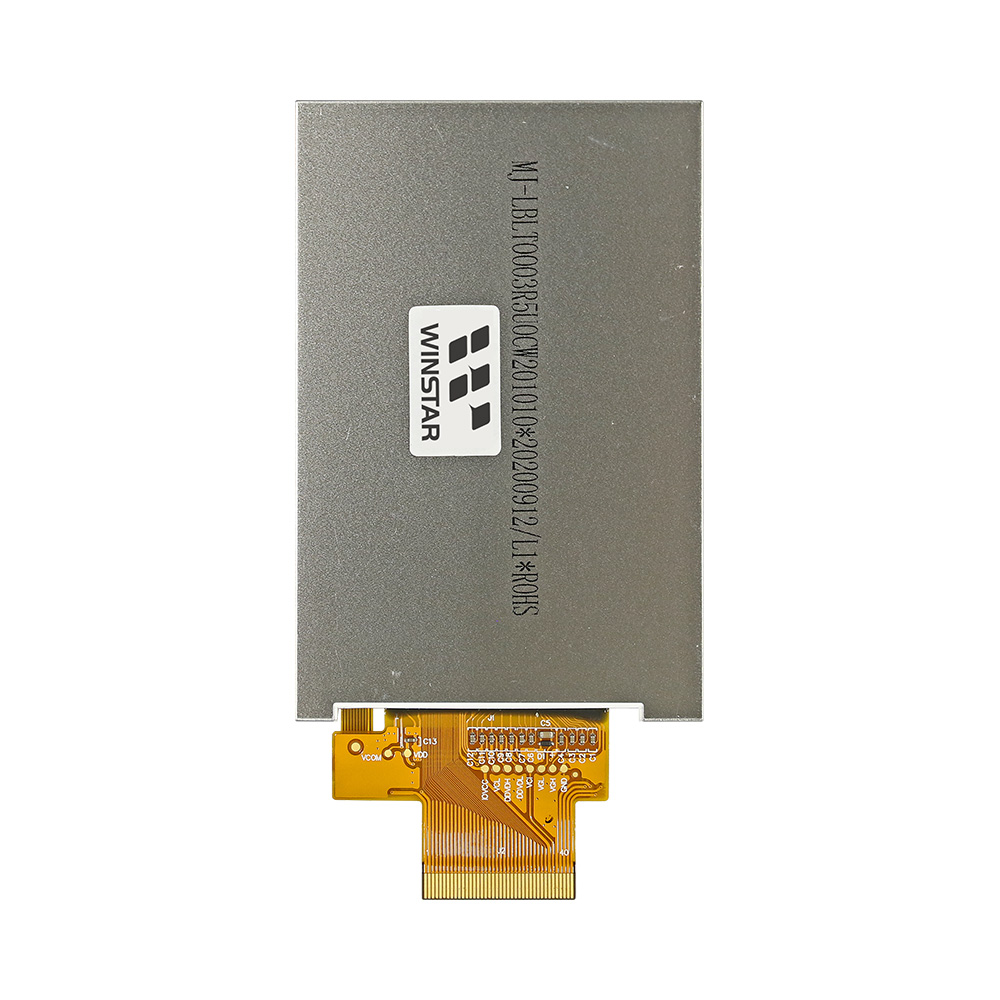

WF35UTYAIDNN0為3.5吋採用IPS面板技術的TFT LCD液晶顯示器模組, 解析度為320x480像素全彩螢幕，內建ILI9488控制器，可支援MCU、3線SPI介面或RGB介面+3-SPI，模組亮度600 nits (典型值)。WF35UTYAIDNN0模組採用視角最廣的IPS（In-plane Switching）面板技術，視角範圍為左: 80 / 右:80 / 上:80 / 下:80 度，IPS面板視角廣度最大，色彩鮮明、具有飽和自然的優質畫面。
此款3.5吋TFT模組為直屏模式，客戶如需橫屏使用模式請與我們聯繫，我們會提供相關技術支援服務。WF35U模組的工作溫度是-20℃ 至 +70℃，儲存溫度 -30℃至 +80℃，所有材料均符合環保要求RoHS/REACH標準。

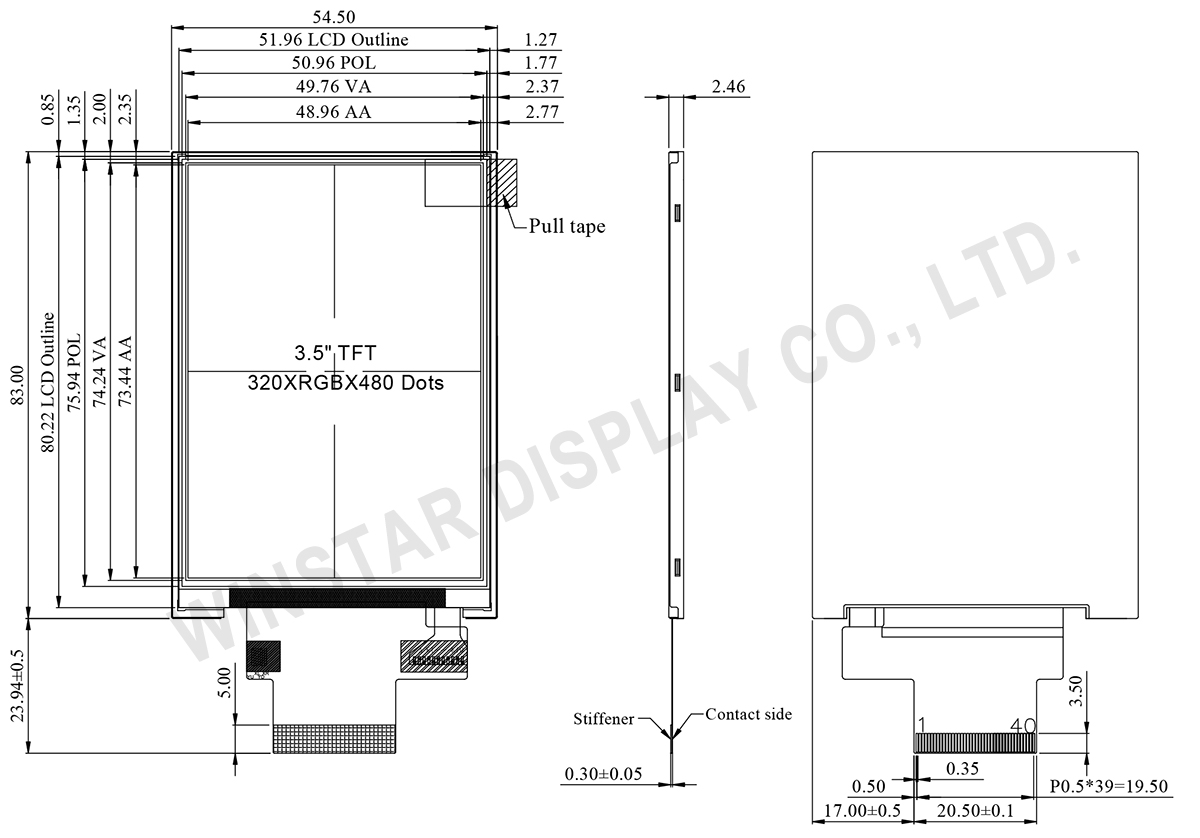

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.5 | 吋 |
| 點陣(解析度) | 320 × RGB × 480(TFT) | dots |
| 模組尺寸 | 54.5 (W) × 83.0 (H) × 2.46(D) | mm |
| 有效區域 | 48.96 × 73.44 | mm |
| 像素間距 | 0.153 × 0.153 | mm |
| LCD 類型 | TFT全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 直屏 | |
| 驅動 IC | ILI9488 或相容IC | |
| 介面 | MCU 8/16/18-bit, 3-SPI ,RGB interface+3-SPI | |
| 背光類型 | LED, 白色 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | 70 | ℃ |
| 儲存溫度 | TST | -30 | － | 80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 數位供電電壓 | IOVCC | － | 1.8 | 3.0 | 3.3 | V |
| 類比供電電壓 | VCI | － | 2.8 | 3.0 | 3.3 | V |
| 電源供應電流 | ICC | IOVCC=VCI =VCC=3.3V |
－ | 13.5 | 20.5 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | － | － | 160 | － | mA |
| LED電壓 | LEDA | 2.7 | 3.2 | 3.4 | V |
| LED使用壽命 | － | － | 50000 | － | Hr |
Pin功能定義
LCM PIN 定義
| NO | 符號 | 功能說明 | I/O |
|---|---|---|---|
| 1 | LEDK | Cathode of LED backlight | P |
| 2 | LEDA | Anode of LED backlight. | P |
| 3 | IM0 | Note 1 | I |
| 4 | IM1 | Note 1 | I |
| 5 | IM2 | Note 1 | I |
| 6 | RESET | System reset pin. | I |
| 7 | NC(VS) | No Connection (Vrtical Sync signal) Note 2) | I |
| 8 | NC(HS) | No Connection (Horizontal Sync signal ; Note 2) | I |
| 9 | NC(DCLK) | No Connection (Pixel clock signal; Note 2) | I |
| 10 | NC(DE) | No Connection (Data Enable; Note 2) | I |
| 11-16 | DB17-12 | Data bus (R5~R0; RGB-18bit Pixel; Note 2) | I |
| 17-22 | DB11-6 | Data bus (G5~G0; RGB-18bit Pixel; Note 2) | I |
| 23-28 | DB5-0 | Data bus (B5~B0; RGB-18bit Pixel; Note 2) | I |
| 29 | NC (SDA) | Connection (serial data input/output pin) | I |
| 30 | RD | Read strobe signal. Read out data when RDX is Low. | I |
| 31 | WR (SCL) | Write data when WRX is Low.(serial clock input pin) | I |
| 32 | D/C | register select | I |
| 33 | CS (NCS) | Chip select signal (serial chip select input pin) | I |
| 34 | IOVCC | Power supply (TYP:1.8V/2.8V). | P |
| 35 | VCI | Power supply(TYP:2.8V). | P |
| 36 | GND | Ground | P |
| 37 | NC | No connection | |
| 38 | NC | No connection | |
| 39 | NC | No connection | |
| 40 | NC | No connection |
Note 1:
| IM2 | IM1 | IM0 | MPU 介面 | GRAM |
|---|---|---|---|---|
| 0 | 0 | 0 | 8080 MCU 18-bit bus | D[17:0] |
| 0 | 1 | 0 | 8080 MCU 16-bit bus | D[15:0] |
| 0 | 1 | 1 | 8080 MCU 8-bit bus | D[7:0] |
| 1 | 0 | 1 | 3-Line SPI | SDA,SCL,NCS |
| 1 | 0 | 1 | RGB interface+3-SPI | D[17:0] (RGB-18bit/Pixel) D[15:0] (RGB-16bit/Pixel) |
Note 2:
This module suggests function is for 8080 MCU mode, if this module wants change to use RGB Interface mode, please setting external pin IM [2:0] as 101 (3-SPI Initial code setting RGB-18bit/Pixel or RGB-16bit/Pixel),and reference the 7.5. RGB Interface Selection
