20x2 字元型 STN LCD 顯示模組 - UART 介面

型號 WH2002AR

►20x2字元型液晶模組
►類型 : 字元型
►結構 : COB
►尺寸 : 2.93吋
►20字x2行
►5x8點陣(含游標)
►IC:ST7066
►+5V電源電壓
►1/16 duty cycle
►介面:UART

規格下載

索取Demo Code

產品詢問

上一個產品回分類頁下一個產品

產品敘述

WH2002AR 是一款採用 20x2 STN 面板的字元型 LCD 顯示模組，每行可顯示 20 個字元，共 2 行。此系列與 WH2002A 採用相同的機構尺寸，包括 PCB、LCD 與鐵框尺寸。WH2002A 預設採用 16-pin 6800 介面，而 WH2002AR 則採用不同的主機端介面配置，適合需要串列通訊介面的系統設計。

WH2002AR 的模組尺寸為 116.0 x 37.0 x 13.9 mm，可視區域（VA）為 85.0 x 18.6 mm。模組內建 ST7066U LCD 控制器與 MCU，預設採用 UART 介面，並可透過跳線設定選擇 SPI 或 I2C 介面。

透過內建 MCU 與指令集，主機系統不需直接處理 ST7066U LCD 控制器指令，即可控制顯示功能，簡化應用層程式開發。使用者亦可透過指令調整背光亮度與 LCD 對比度。

WH2002AR 採用 COB（Chip on Board）結構，PCB 上設有四個固定孔，方便進行機構安裝。邏輯供電電壓範圍為 4.5V 至 5.5V，典型值為 5V。工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

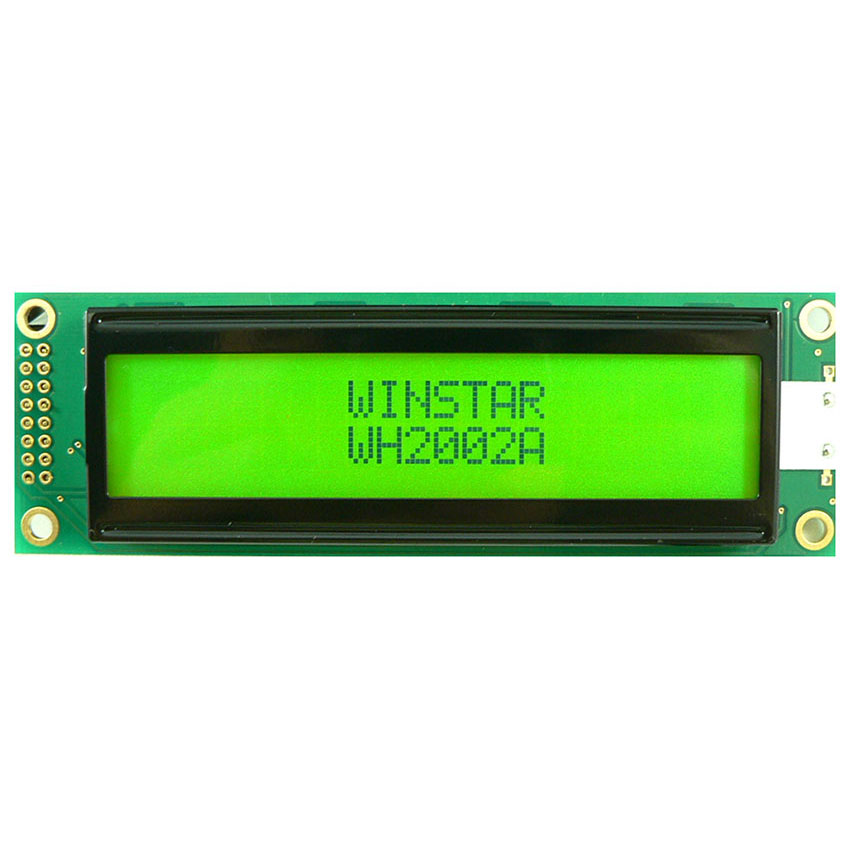

20x2 字元型 UART 液晶模組 - WH2002AR

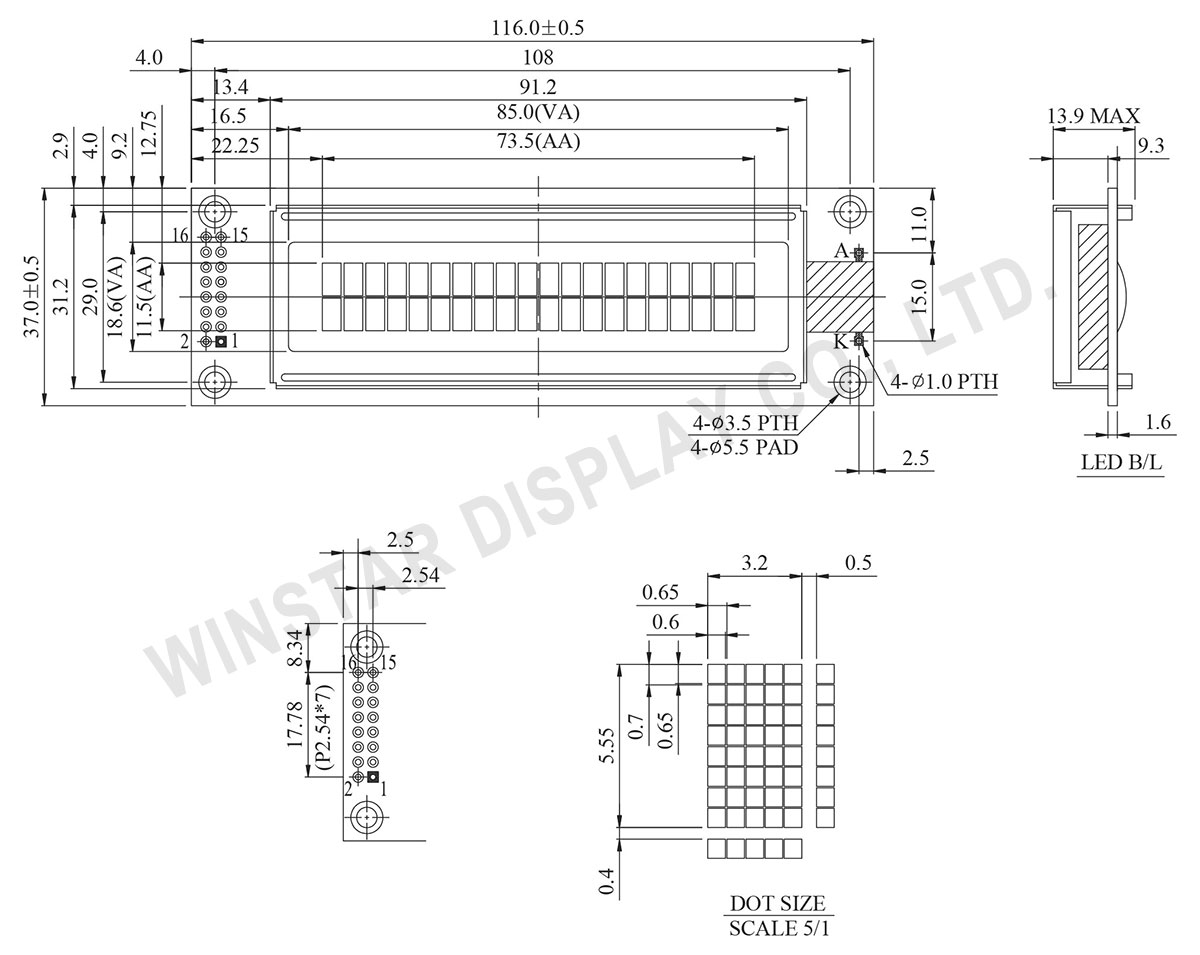

規格圖

20x2 Character UART LCD Display Module - WH2002AR

Data source: WH2002AR-TFH-JT#

產品規格

規格說明

項目	標準尺寸	單位
字元數	20 字元 x 2 行	－
模組尺寸	116.0 × 37.0 × 13.9 (MAX)	mm
檢視區域	85.0 × 18.6	mm
有效區域	73.5 × 11.5	mm
點大小	0.60 × 0.65	mm
點間距	0.65 × 0.70	mm
字元大小	3.20 × 5.55	mm
字元間距	3.70 × 5.95	mm
驅動方式	1/16
背光類型	LED
IC	ST7066
介面	UART

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
供電電壓	－	VSS-0.3	－	6.0	V
EEPROM Cell Endurance	－	100K	－	－	E/W
輸入電壓	－	VSS-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-VO	Ta=25℃	4.2	4.35	4.5	V
輸入高電壓	VIH	－	3.5	－	5.0	V
輸入低電壓	VIL	－	0	－	1.5	V
供電電流 (模組 + 背光)	IDD	VDD=5.0V	－	－	45	mA

Pin功能定義

Pin No.	符號	說明
1	RX	UART: serial data input (full duplex communication)
2	VSS	Ground
3	VDD	Supply Voltage
4	TX	UART: serial data output
5	CS	SPI: chip select
6	SDO	SPI: serial data output
7	SCK/SCL	SPI: serial clock I2C: serial clock
8	SDI/SDA	SPI: serial data input I2C: serial data input/output
9	VSS	Ground
10	VDD	Supply Voltage
11-14	NC	No connection
