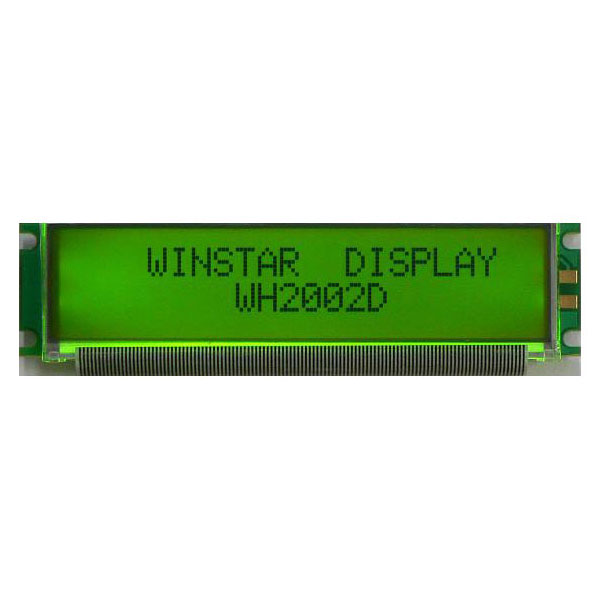

產品敘述
WH2002D是一款20x2字元型液晶顯示器模組，採用標準COB結構並內建ST7066控制IC。模組以+5V供電（亦可選+3V，負壓模式僅支援+3V），介面為6800 4/8-bit並列接口，也可選配RW1063 IC以支援SPI或I2C串列接口。背光LED可由PIN17或PIN18驅動。模組工作溫度範圍為-20℃至+70℃，儲存溫度為-30℃至+80℃，顯示尺寸為2.73吋，適用於多種系統整合。
WH2002D系列提供多種STN面板選擇，包括正顯灰色、正顯黃綠色、負顯藍色，以及正顯與負顯FSTN面板。背光顏色多樣，包括黃綠光、藍光、綠光、白光、琥珀光、紅光及RGB彩色背光。內建ST7066 IC支援多種字型，包括English/Japanese、西歐、東歐、北歐、西里爾字母（俄文）、希伯來文/阿拉伯文等。
介面選項：
► WH2002D：6800介面（ST7066 IC）
► WH2002D1：SPI介面（RW1063 IC）
► WH2002D2：I2C介面（RW1063 IC）

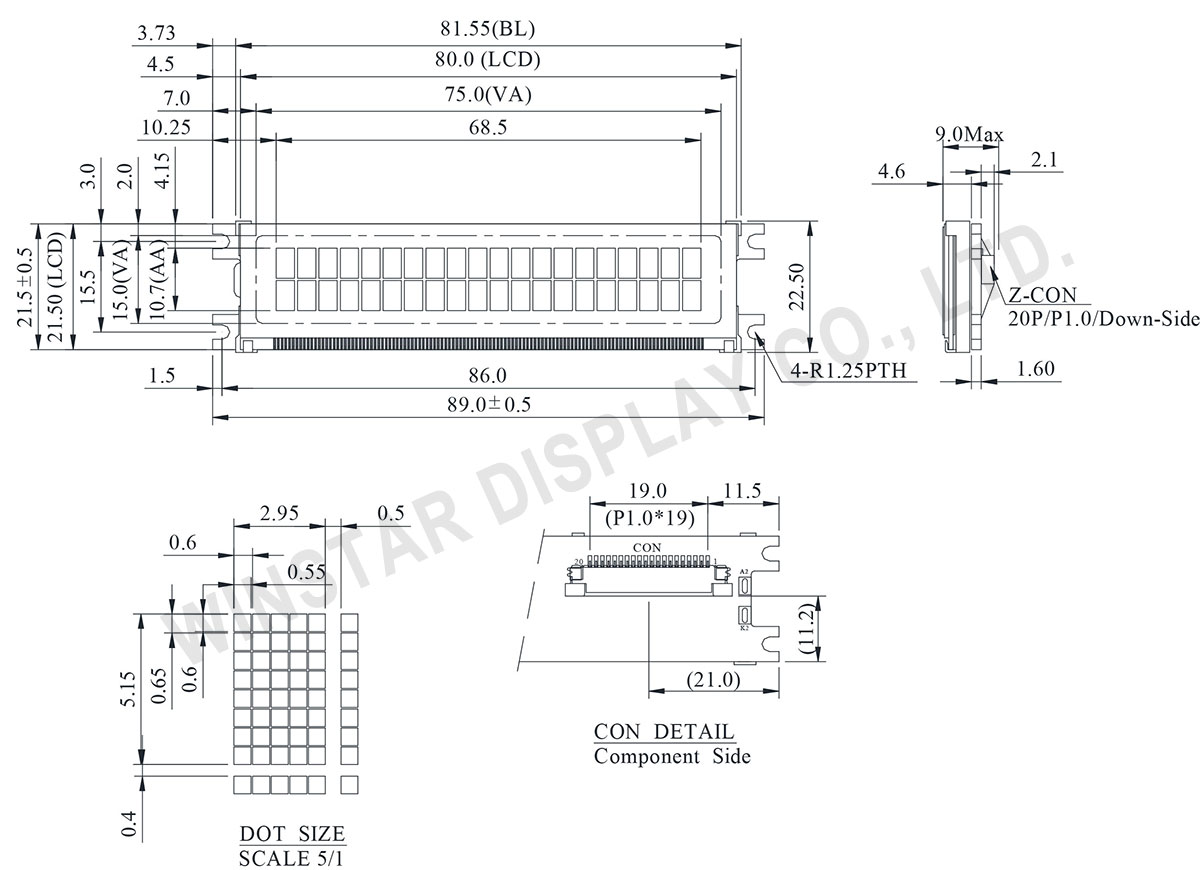

規格圖
Data source ref:WH2002D-TFH-ET#
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 20 字元 x 2 行 | － |
| 模組尺寸 | 89.0 x 21.5 x 9.0 (MAX) | mm |
| 檢視區域 | 75.0 x 15.0 | mm |
| 有效區域 | 68.5 x 10.7 | mm |
| 點大小 | 0.55 x 0.60 | mm |
| 點間距 | 0.60 x 0.65 | mm |
| 字元大小 | 2.95 x 5.15 | mm |
| 字元間距 | 3.45x 5.55 | mm |
| 驅動方式 | 1/16 | |
| 背光類型 | LED | |
| IC | ST7066U | |
| 介面 | 6800 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VI | VSS | － | VDD | V |
| 邏輯電源電壓 | VDD-VSS | -0.3 | － | 7 | V |
| LCD電源電壓 | VDD-Vo | -0.3 | － | 13 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD電源電壓 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.1 3.6 |
－ 4.2 － |
5.2 4.3 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | Vss | － | 0.6 | V |
| 輸出高電壓 | VOH | － | 3.9 | － | VDD | V |
| 輸出低電壓 | VOL | － | 0 | － | 0.4 | V |
| 供電電流 | IDD | VDD=5.0V | 1.0 | 1.2 | 1.5 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 說明 |
|---|---|---|---|
| 1 | NC | － | No connection |
| 2 | NC | － | No connection |
| 3 | VSS | 0V | Ground |
| 4 | VDD | 5.0V | Supply Voltage for logic |
| 5 | VO | (Variable) | Operating voltage for LCD |
| 6 | RS | H/L | H: DATA, L: Instruction code |
| 7 | R/W | H/L | H: Read L: Write |
| 8 | E | H,H→L | Chip enable signal |
| 9 | DB0 | H/L | Data bus line |
| 10 | DB1 | H/L | Data bus line |
| 11 | DB2 | H/L | Data bus line |
| 12 | DB3 | H/L | Data bus line |
| 13 | DB4 | H/L | Data bus line |
| 14 | DB5 | H/L | Data bus line |
| 15 | DB6 | H/L | Data bus line |
| 16 | DB7 | H/L | Data bus line |
| 17 | VLED+ | － | Power supply for LED + |
| 18 | VLED- | － | Power supply for LED－ |
| 19 | A | － | No connection |
| 20 | K | － | No connection |
