產品敘述

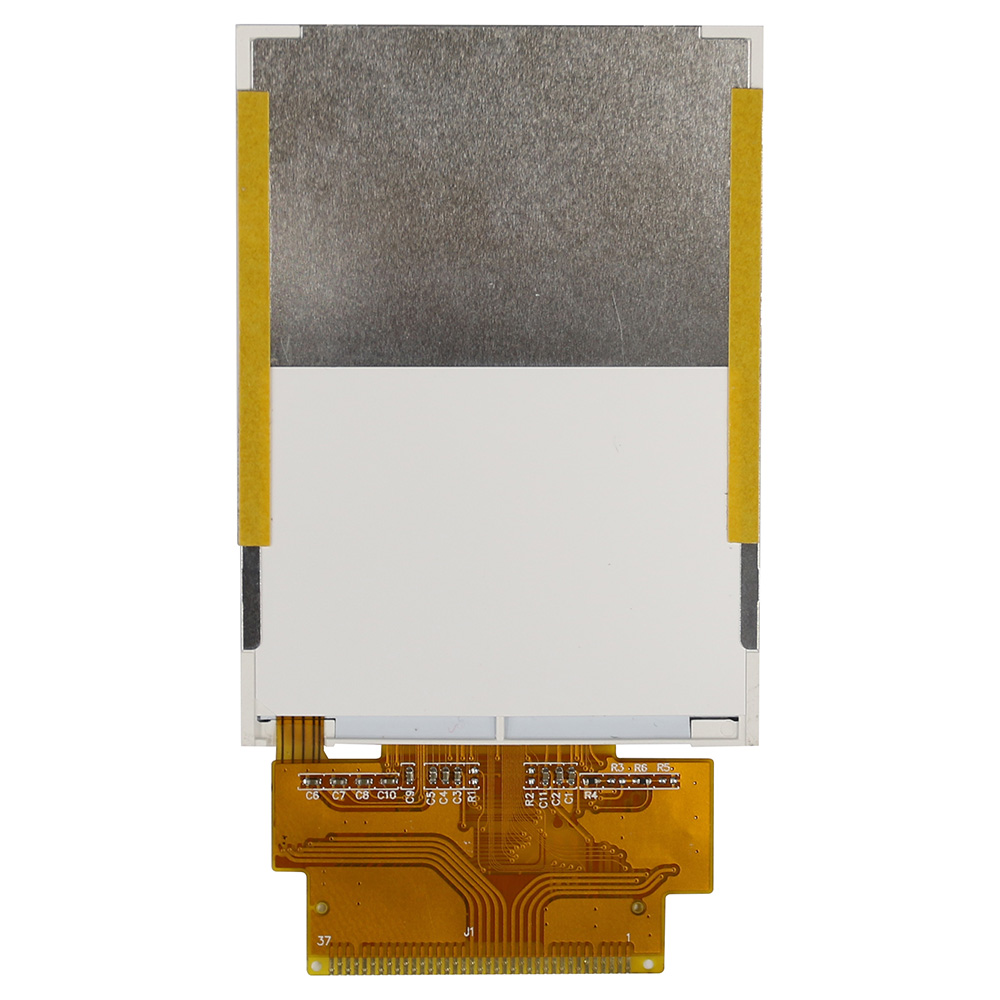

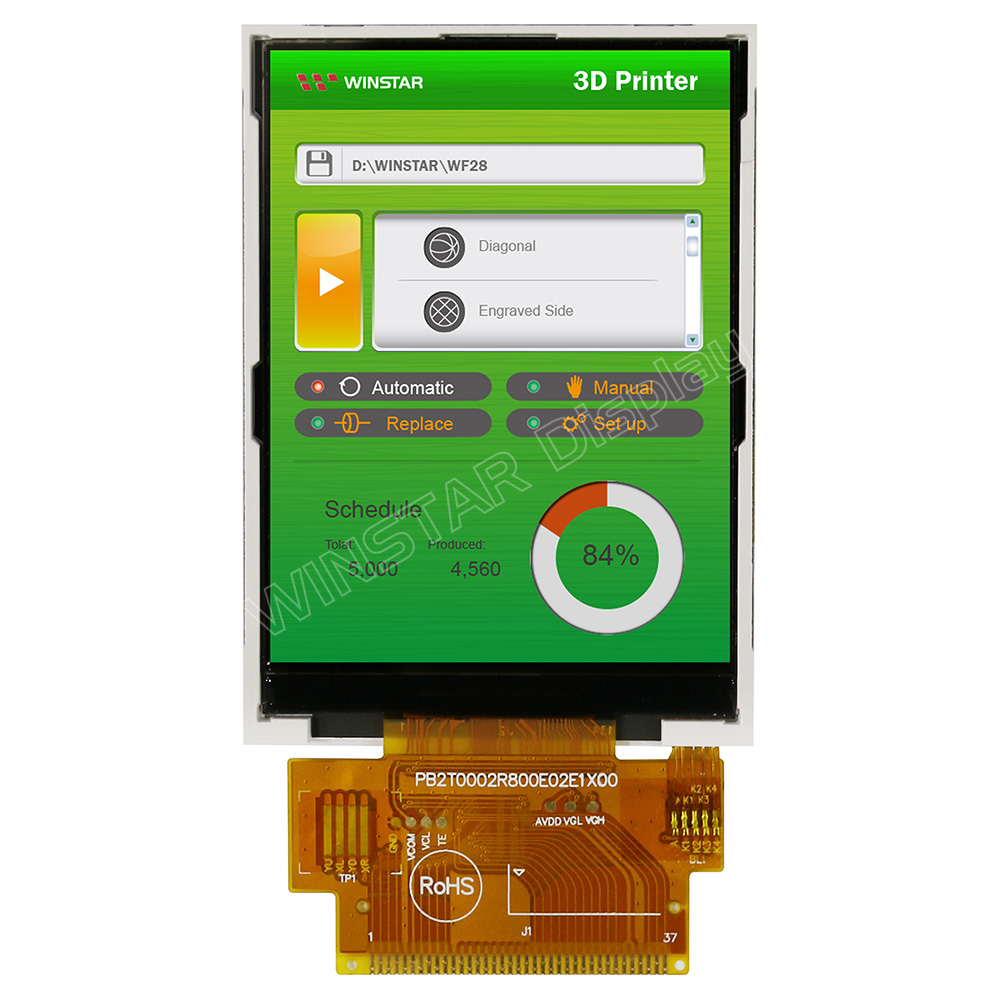

WF28ETLAJDNN0為240x320全彩2.8吋TFT LCD模組，內建ILI9341V控制器(controller IC), 類比電源電壓:2.5V至3.3V。WF24H模組支援8/16-bit 8080系列並列傳輸MCU介面。此款TFT的模組尺寸為50.0 x 69.2 mm, 有效區域(AA)尺寸 43.2 x 57.6 mm，最佳可視角度6點鐘方向，灰階反轉12點鐘方向，模組亮度typical值為500 cd/m2，對比度500:1。
WF28ETLAJDNN0 TFT-LCD模組為直屏模式，可適用於設備操作螢幕例如:分析儀器、實驗室設備如手持式顯微鏡、盤點機或行車紀錄器等，如需橫屏模式使用請與我們聯繫，我們會提供相關技術支援服務。WF24E模組的工作溫度是-20℃ 至 +70℃，儲存溫度為 -30℃ 至 +80℃。
- 機器自動化：顯示模組可用於機器自動化應用，例如控制面板和 HMI。
- 溫度控制：顯示模組可用於溫度控制應用，例如烤箱、熔爐和熱交換器。 其高解析度和色彩精度使其成為顯示溫度讀數和控制設定的理想選擇。
- 測試設備：TFT LCD 模組的高解析度和色彩精度使其成為視覺檢測應用的理想選擇，例如製造中的品質控制、農業檢測和監控。
- 醫療設備：顯示模組可用於醫療設備，例如病患監護系統、醫學影像系統和醫學實驗室設備。 其高解析度、色彩準確度和耐用性使其成為顯示關鍵患者資訊和控制設定的理想選擇。
模組小尺寸、低功耗和易於整合使其成為許多應用的理想選擇。

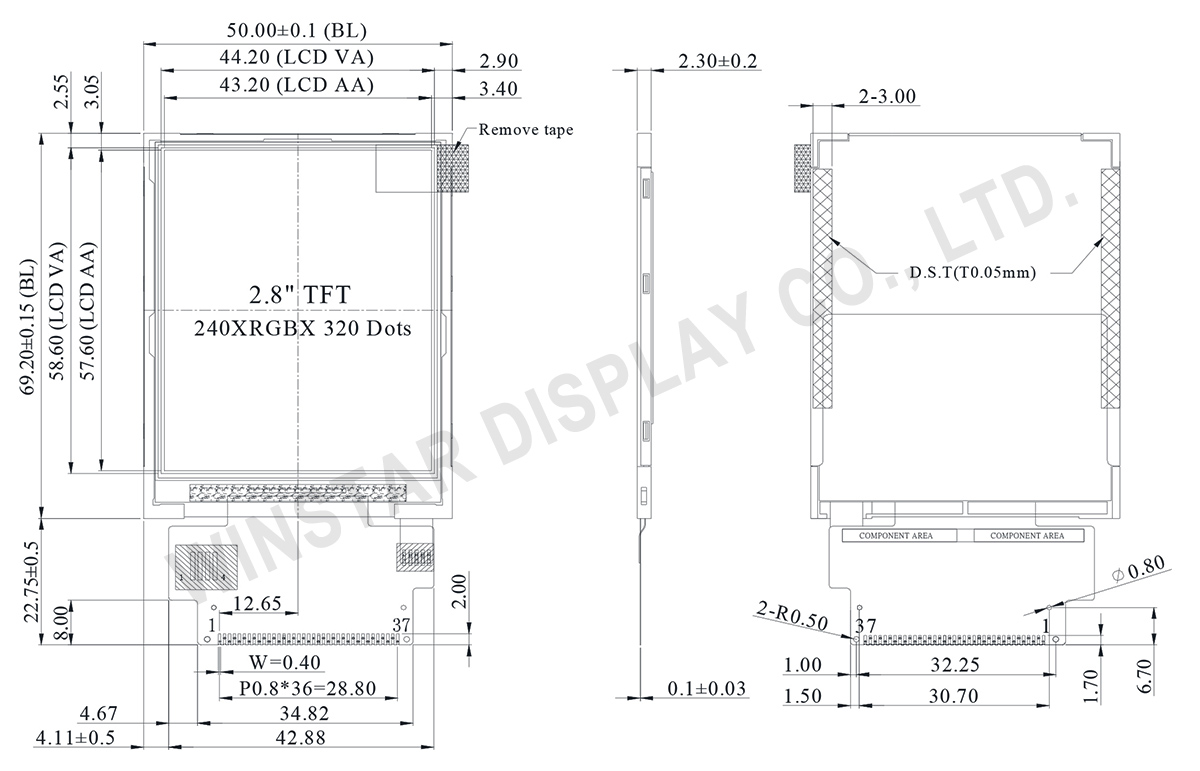

規格圖
產品規格
Pin功能定義
| NO | 符號 | 功能說明 | I/O |
|---|---|---|---|
| 1~4 | DB8~DB11 | Data bus | I/O |
| 5 | GND | Ground | P |
| 6 | IOVCC | power supply | P |
| 7 | /CS | Chip select signal. | I |
| 8 | RS | register select | I |
| 9 | /WR | Write data when WRX is Low. | I |
| 10 | /RD | Read strobe signal. Read out data when RDX is Low. | I |
| 11 | GND | Ground | P |
| 12 | NC | No connection | - |
| 13 | NC | No connection | - |
| 14 | NC | No connection | - |
| 15 | NC | No connection | - |
| 16 | LEDA | Anode of LED backlight. | P |
| 17~20 | LEDK1~4 | Cathode of LED backlight. | P |
| 21 | IM0 | IM0=0 8Bit DB8-15; IM0=1 16Bit DB0-DB15; | P |
| 22 | DB12 | Data bus | I/O |
| 23~30 | DB0~DB7 | Data bus | I/O |
| 31 | /RESET | System reset pin. | I |
| 32~33 | VCI | power supply | P |
| 34 | GND | Ground | P |
| 35~37 | DB13~DB15 | Data bus | I/O |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 2.8 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 50.0(W) × 69.2(H) × 2.3(D) | mm |
| 有效區域 | 43.2 × 57.6 | mm |
| 點間距 | 0.06 × 0.18 | mm |
| LCD 類型 | TFT, 白色, 透射式 | |
| 視角 | 6 o'clock | |
| 灰階反轉 | 12 o'clock | |
| 長寬比 | Portrait | |
| 背光類型 | LED, 白色 | |
| 觸控面板類型 | 無觸控面版 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| Supply Voltage For Analog | VCI | － | 2.5 | 3.3 | V | |
| Supply Voltage For Logic | IOVCC | 1.65 | 3.3 | V | ||
| Supply Current For LCM | ICC | － | － | 10 | 15 | mA |
