產品敘述

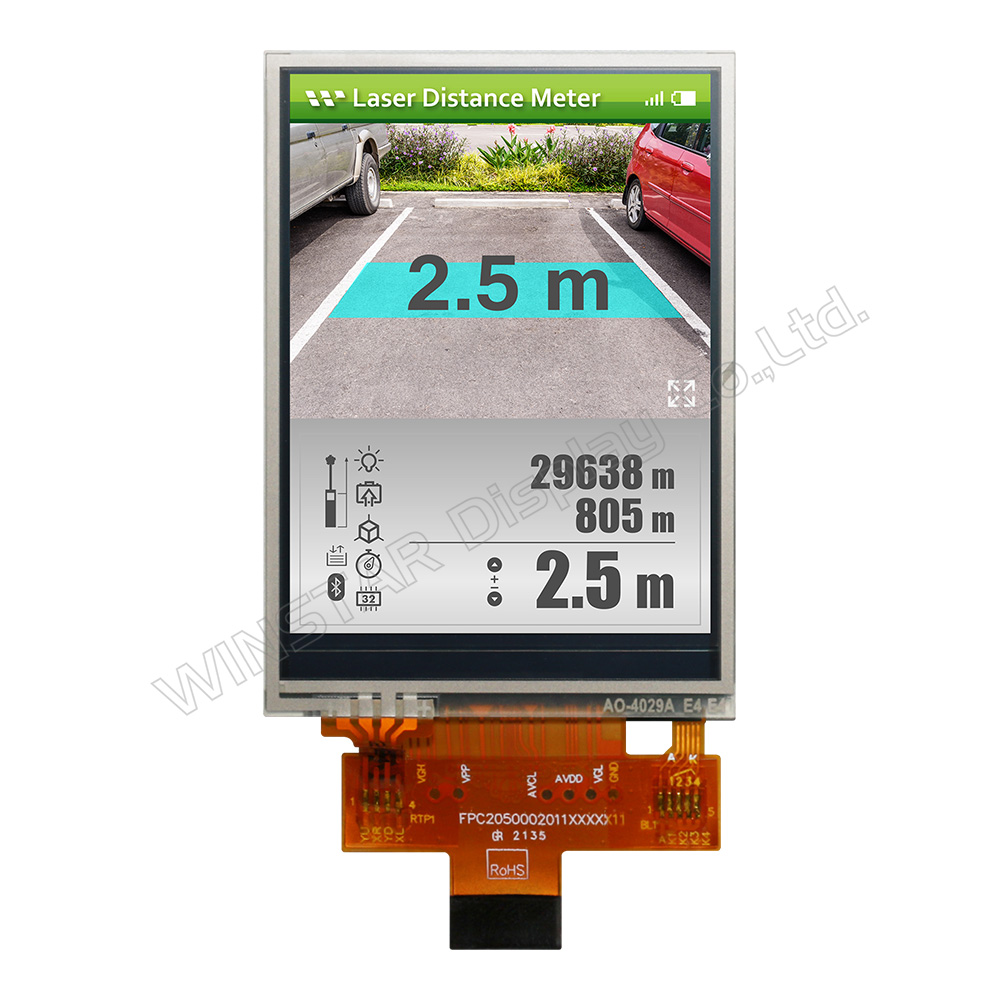

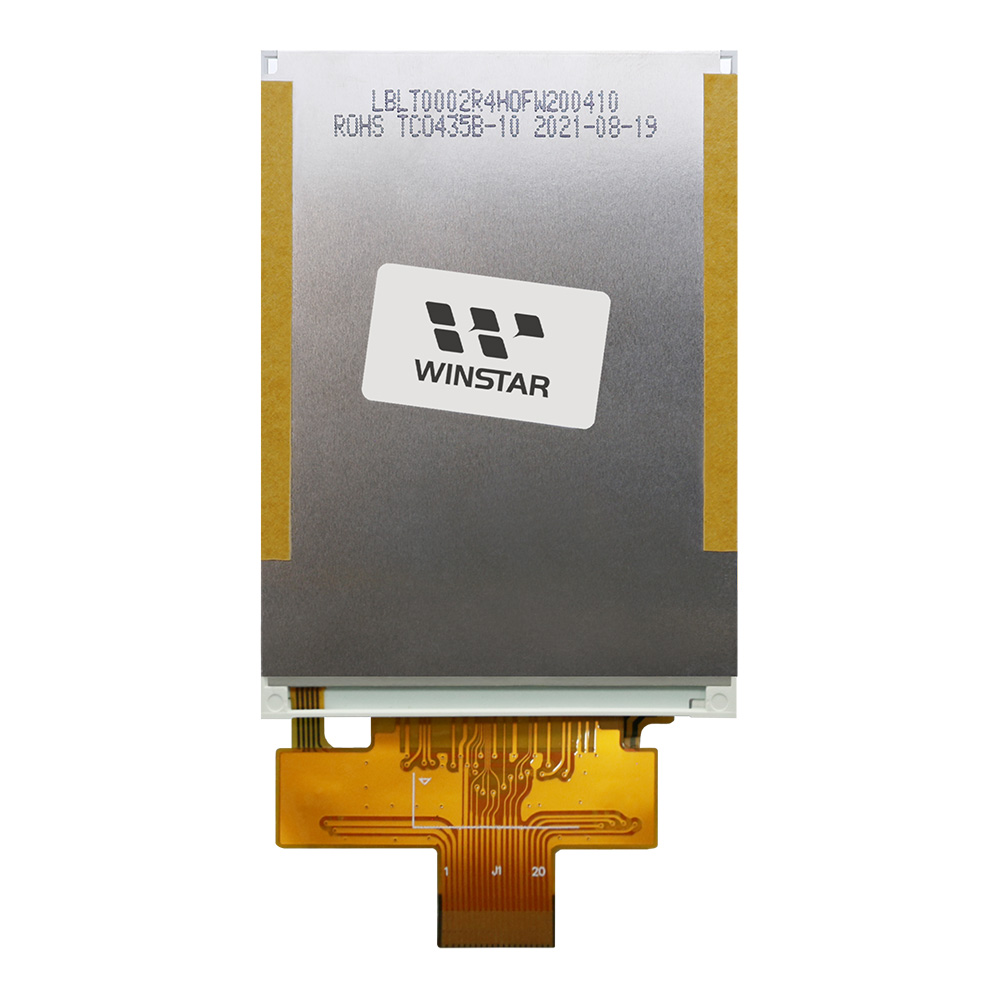

WF24MTLAJDNT0 為2.4吋直屏電阻式觸控 SPI TFT 顯示器模組，解析度為240x320 像素。模組內建 ST7789V 驅動IC 支援4線SPI介面，類比電源電壓(Vcc) 2.4V~3.6V ;標準值為3.3V。此型號模組使用防眩光表面面板，視角為6點鐘方向;灰階反轉為12點鐘方向。此款WF24MTLAJDNT0直屏TFT LCD模組亮度為350 nits (典型值)，對比度500:1。模組工作溫度範圍-20°C~+70°C;儲存溫度範圍-30°C~+80°C。另外，我們還提供無觸控面板型號 WF24MTLAJDNN0 供客戶選擇。

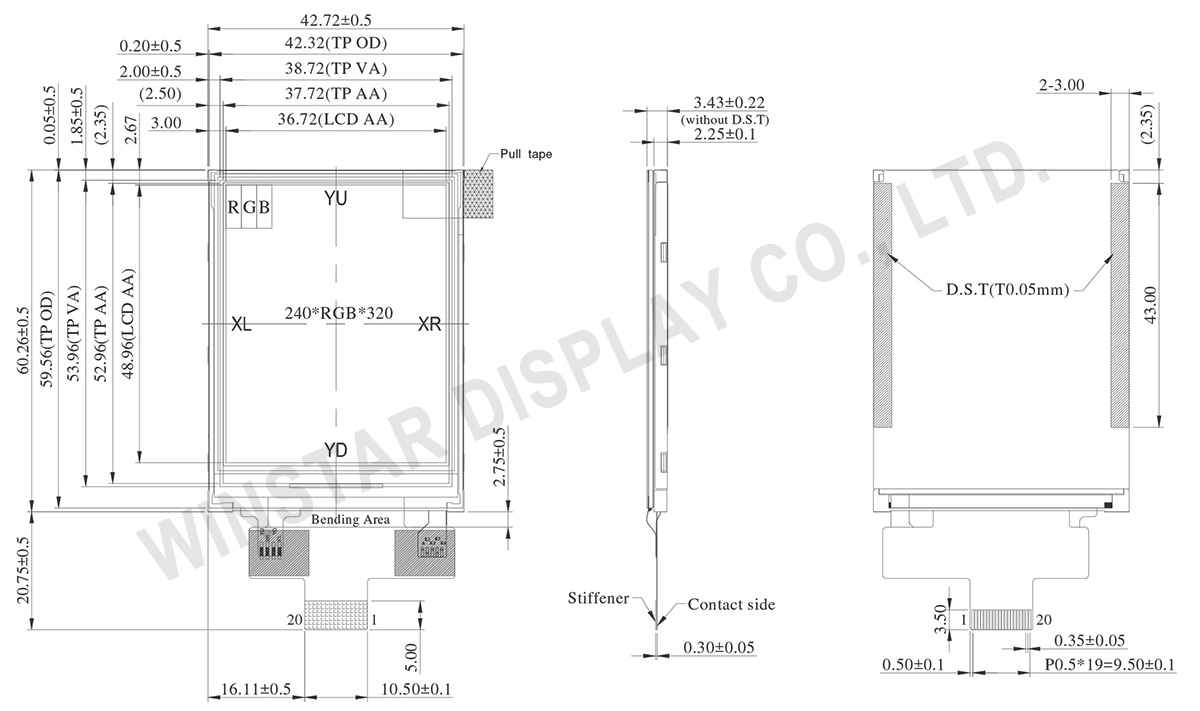

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 2.4 | 吋 |
| 點陣(解析度) | 240 × RGB × 320(TFT) | dots |
| 模組尺寸 | 42.72(W) × 60.26(H) × 3.43(D) | mm |
| 有效區域 | 36.72 × 48.96 | mm |
| 點間距 | 0.153 × 0.153 | mm |
| LCD 類型 | TFT, 正常白, 透射式 | |
| 介面 | SPI | |
| TFT 驅動IC | ST7789V 或相容IC | |
| 視角 | 6點鐘方向 | |
| 灰階反轉 | 12點鐘方向 | |
| 長寬比 | 直屏 | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | RTP 電阻式觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 類比電源電壓 | Vcc | － | 2.4 | 3.3 | 3.6 | V |
| LCM供電電流 | Icc | － | － | 6.4 | 9.6 | mA |
Pin功能定義
LCM PIN定義
| NO | 符號 | 功能說明 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | GND | Ground | ||||||||||||||||||
| 2 | VLED+ | Anode of LED backlight. | ||||||||||||||||||
| 3 | VLED- | Cathode of LED backlight. | ||||||||||||||||||
| 4 | GND | Ground | ||||||||||||||||||
| 5 | VCC | Power supply | ||||||||||||||||||
| 6 | RESET | System reset pin. (RESX) signal is active low |
||||||||||||||||||
| 7 | SDA | When IM3: Low, SPI interface input/output pin. When IM3: High, SPI interface input pin. The data is latched on the rising edge of the SCL signal. If not used, please fix this pin at VDDI or DGND level. |
||||||||||||||||||
| 8 | DCX(SCL) | This pin is used to be serial interface clock. DCX=’1’: display data or parameter. DCX=’0’: command data. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 9 | CSX | Chip selection pin Low enable. High disable. |
||||||||||||||||||
| 10 | WRX(D/CX) | Display data/command selection pin in 4-line serial interface. Second Data lane in 2 data lane serial interface. If not used, please fix this pin at VDDI or DGND. |
||||||||||||||||||
| 11 | GND | Ground | ||||||||||||||||||
| 12 | SDO(DOUT) | SPI interface output pin. The data is output on the falling edge of the SCL signal. If not used, let this pin open. |
||||||||||||||||||
| 13 | TE | Tearing effect signal is used to synchronize MCU to frame memory writing. If not used, please let this pin open |
||||||||||||||||||
| 14 | IM3 | The MCU interface mode select.
|
||||||||||||||||||
| 15 | GND | Ground | ||||||||||||||||||
| 16 | XR | Right electrode | ||||||||||||||||||
| 17 | YD | Bottom electrode | ||||||||||||||||||
| 18 | XL | Left electrode | ||||||||||||||||||
| 19 | YU | Top electrode | ||||||||||||||||||
| 20 | GND | Ground |
