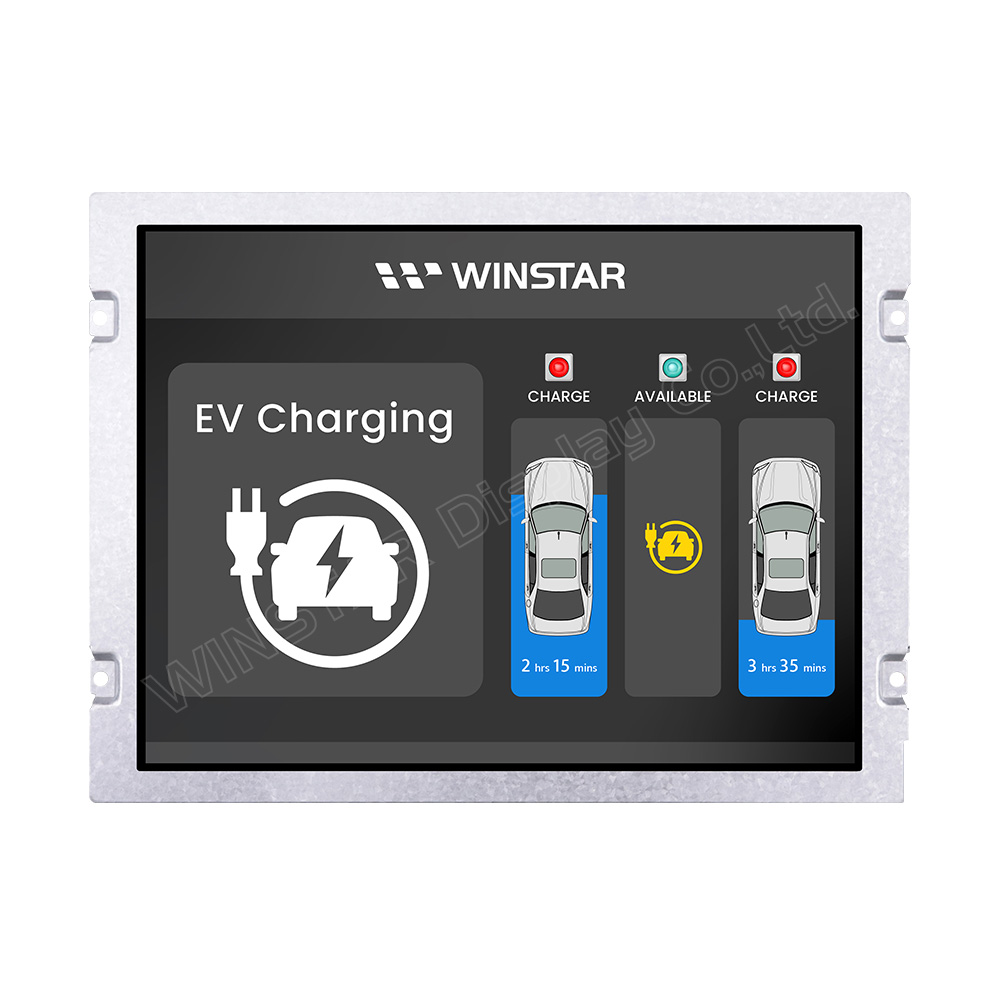

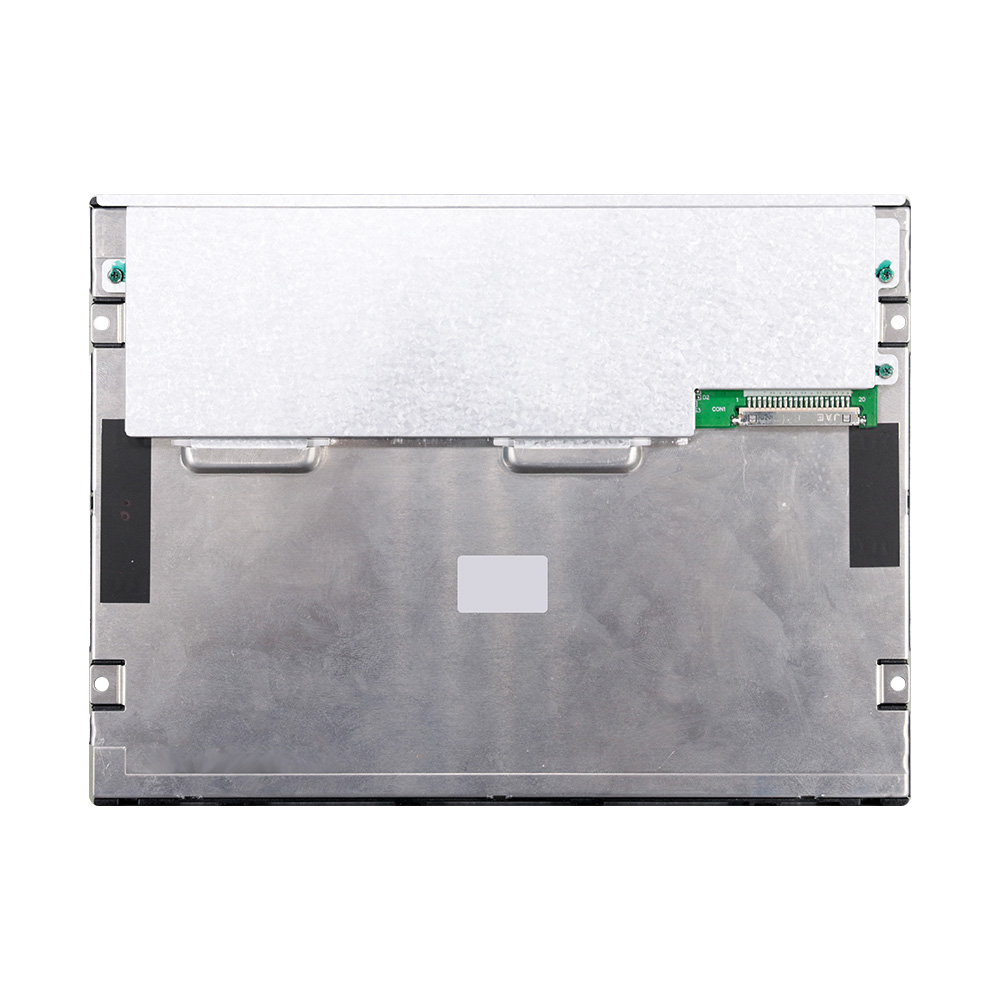

WF0840ATWAMLNN0 是一款8.4吋廣溫型IPS TFT-LCD模組，其解析度為1024x768 像素。此模組內建ST5821AH和ST5084AA驅動IC，支援LVDS介面。 WF0840ATWAMLNN0採用IPS面板，具有更寬廣視角優勢左:80/右:80/上:80/下:80度(典型值)，對比度1000:1(典型值)，亮度500 nits(典型值)，採用防眩光表面，長寬比4:3。如果您需要高亮度版本，請選擇WF0840ASWAMLNN0型號。
WF0840ATWAMLNN0 供電電壓(VDD)為3.0V~3.6V，典型值為3.3V。此為廣溫型TFT模組可在-30℃~+80℃溫度範圍下作業;儲存溫度範圍-30℃~+80℃。WF0840A系列另有搭配投射電容式觸控面板模組WF0840ATWAMLNB0(普亮)和WF0840ASWAMLNB0(高亮)供選擇。
三菱已宣布將停止生產TFT-LCD模組製造，客戶可以選擇我們的 WF0840ATWAMLNN0 作為三菱 8.4" P/No. AA084XB01 的替代品。
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VDD | Power supply |
| 2 | VDD | Power supply |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input (D0N) |
| 6 | Link0+ | 0+ LVDS differential data input (D0P) |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input (D1N) |
| 9 | Link1+ | 1+ LVDS differential data input (D1P) |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input (D2N) |
| 12 | Link2+ | 2+ LVDS differential data input (D2P) |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input (CLKN) |
| 15 | CLKIN+ | + LVDS differential clock input (CLKP) |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input (D3N) |
| 18 | Link3+ | 3+ LVDS differential data input (D3P) |
| 19 | MODE | Bit 6/8:Low(6 Bit);High(8 Bit) |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
| Pin No. | 符號 | 功能說明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | NC | No connection |
| 3 | LED C1 | LED_ Cathode 1 |
| 4 | LED A1 | LED_ Anode 1 |
| 5 | LED A2 | LED_ Anode 2 |
| 6 | LED C2 | LED_ Cathode 2 |
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 8.4 | 吋 |
| 點陣(解析度) | 1024 × 3(BGR) × 768 | dots |

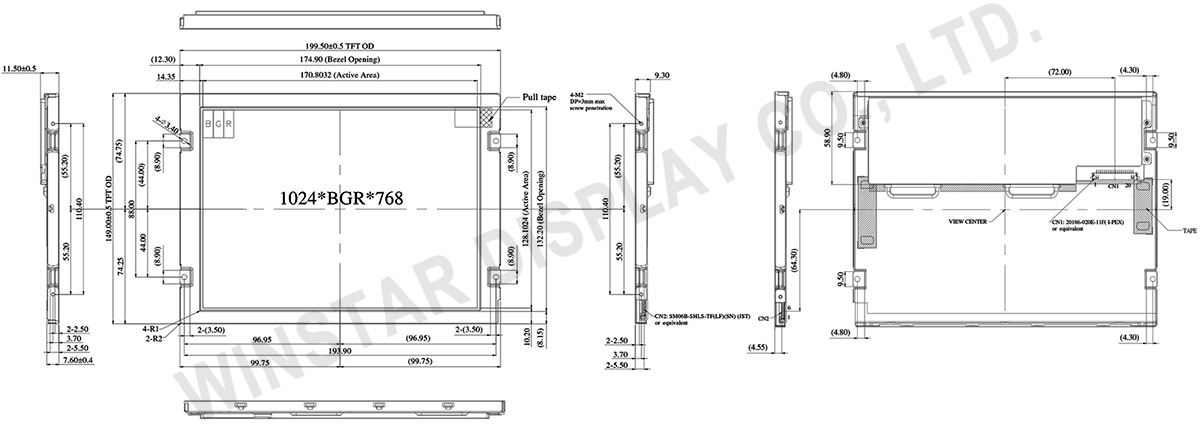

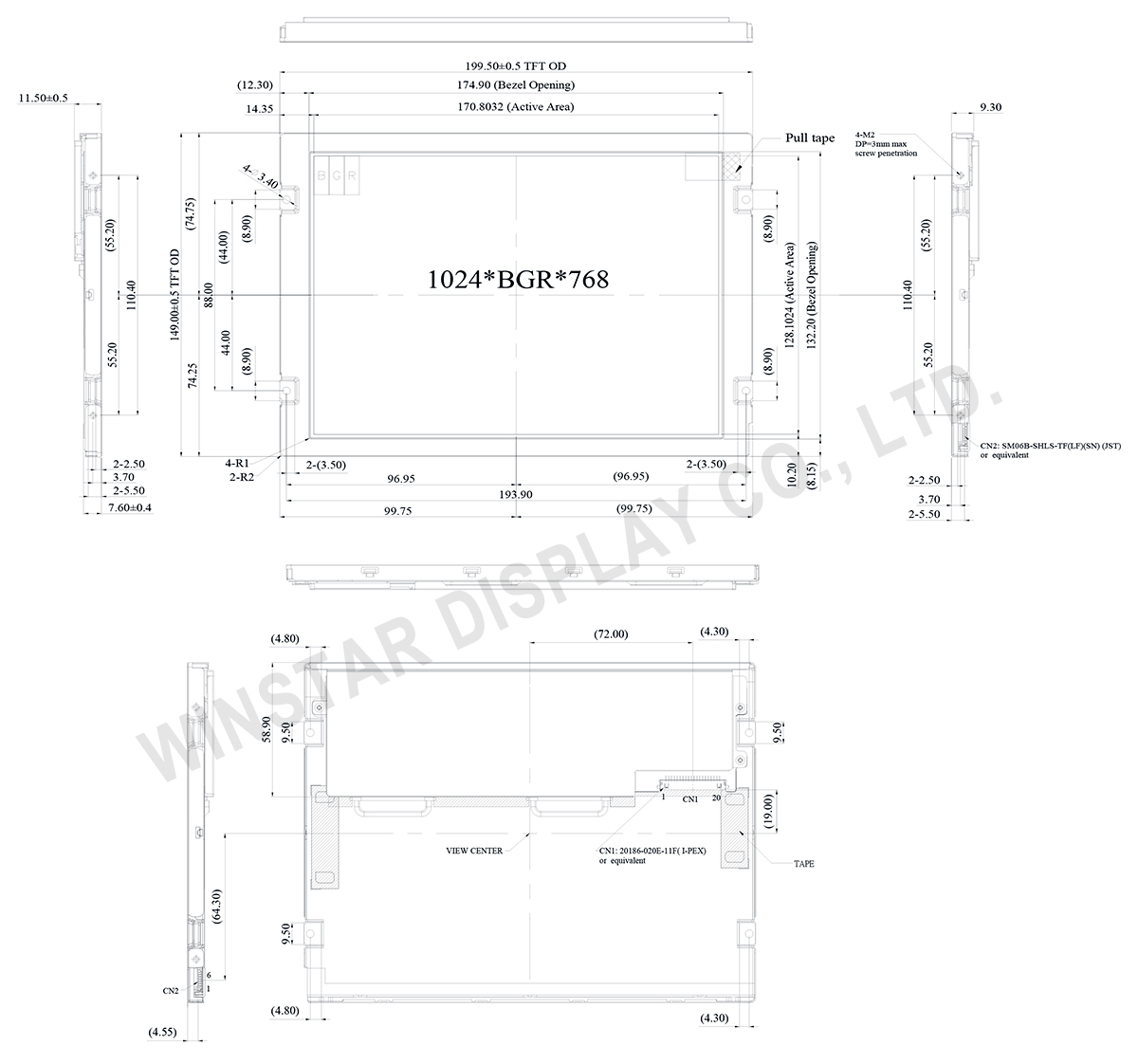

| 模組尺寸 | 199.5 × 149.0 × 11.5 | mm |
| 有效區域 | 170.8032 (H) × 128.1024(V) | mm |
| 點間距 | 0.1668 × 0.1668 | mm |
| LCD 類型 | TFT全透 | |
| 驅動IC | ST5821AH+ST5084AA 或相容IC | |
| 視角 | 80/80/80/80 | |
| TFT 介面 | LVDS | |
| 背光類型 | LED,平常白 | |
| 長寬比 | 4:3 | |
| Side screw torque | Typ:0.9 Max:1.3 (Unit,Kgf-cm) | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V | |
| 供電電流 | VDD=3.3V | － | 330 | 495 | mA | |
| 輸入電壓 | 高準位 | VIH | 0.7VDD | － | VDD | V |
| 低準位 | VIL | GND | － | 0.3VDD | V | |
