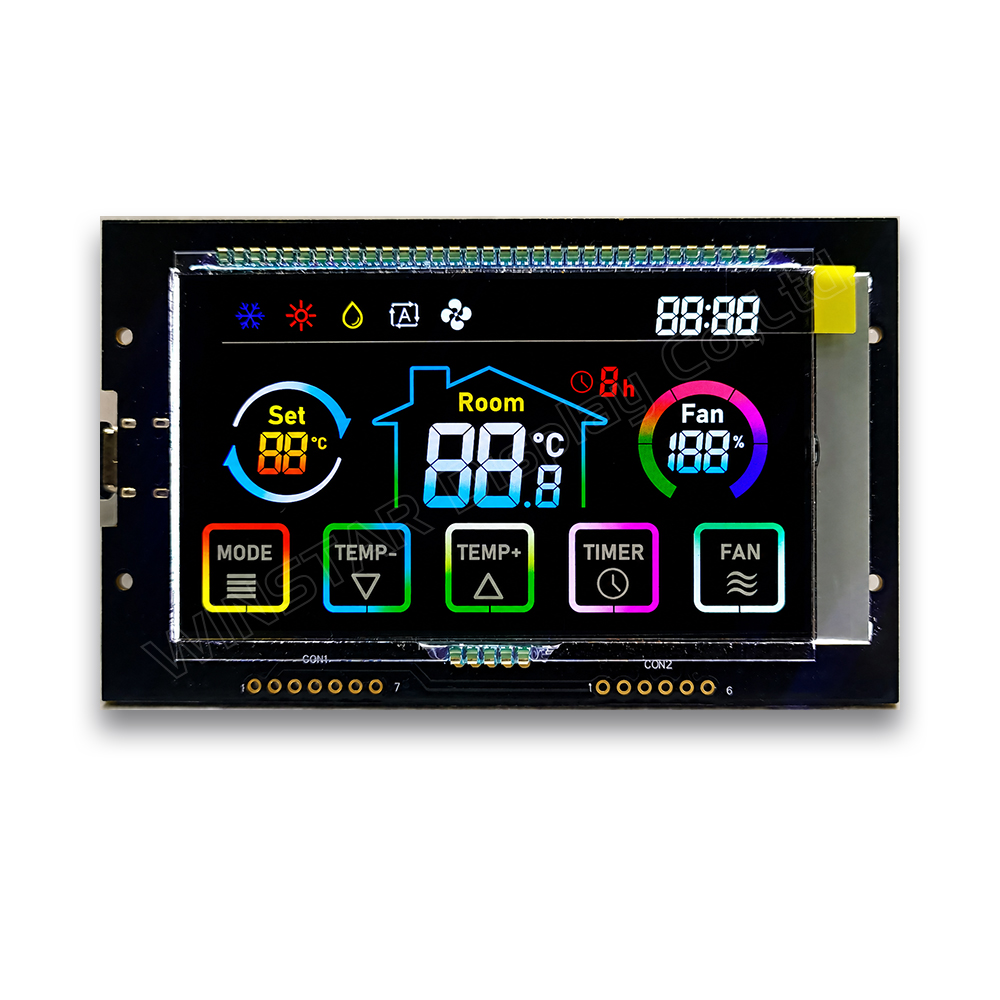

WWTK0004-00# to zestaw demonstracyjny przeznaczony do prezentacji wyświetlacza VATN wyposażonego w pełnokolorowy nadruk, płynne przejścia tonalne, technologię Full-Viewing-Angle oraz zintegrowany panel dotykowy. Symulując panel sterowania klimatyzacją, zestaw umożliwia ocenę wyglądu wyświetlacza, parametrów kąta widzenia oraz działania funkcji dotykowej w realistycznym środowisku aplikacyjnym.

Technologia VATN zapewnia wysoki kontrast oraz doskonałą jakość obrazu. W połączeniu z pełnokolorowym nadrukiem pozwala uzyskać atrakcyjny interfejs użytkownika przy zachowaniu niskich kosztów i prostego sposobu sterowania charakterystycznych dla monochromatycznych wyświetlaczy LCD. Zintegrowany czujnik dotykowy pomaga zmniejszyć grubość modułu oraz obniżyć całkowity koszt systemu, eliminując konieczność stosowania dodatkowego panelu dotykowego.

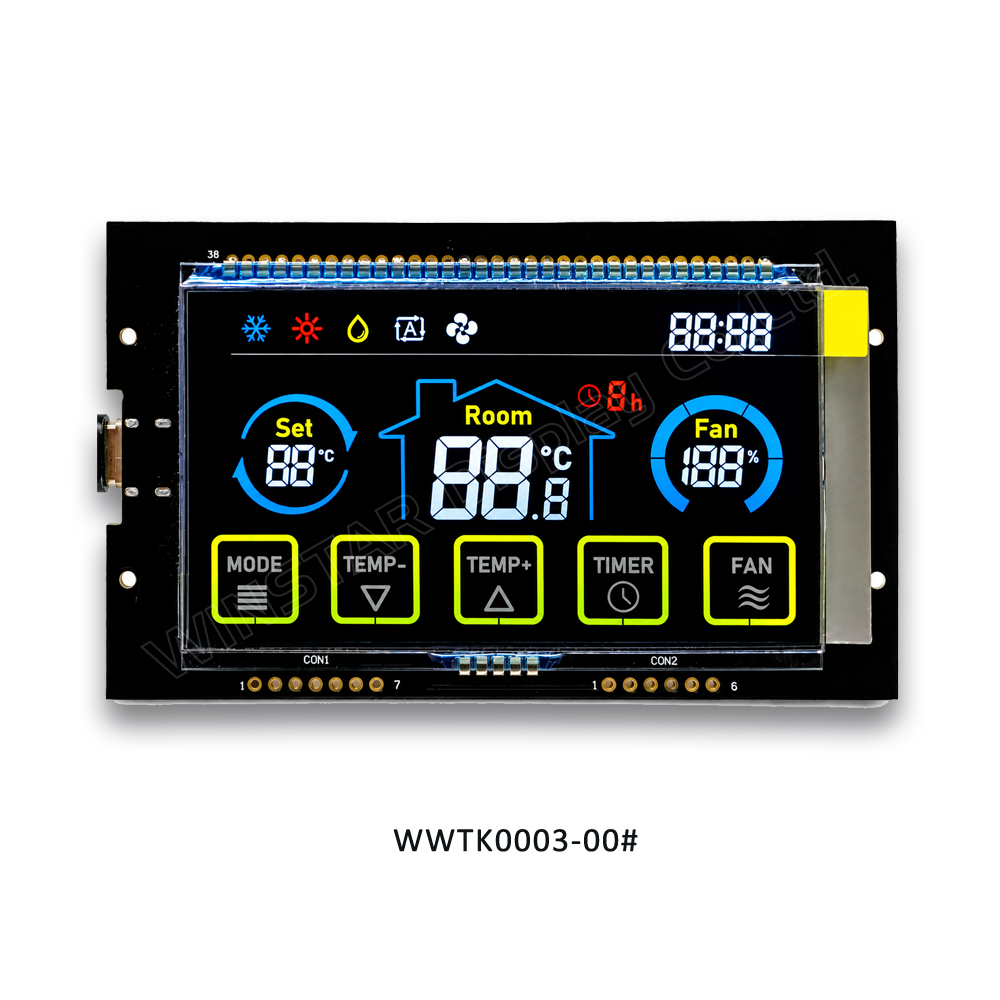

Alternatywny zestaw demonstracyjny: Model WWTK0003-00# jest dostępny do zastosowań wymagających standardowego kąta widzenia 6 o’clock. W porównaniu z WWTK0004-00#, model WWTK0003-00# prezentuje możliwości pełnokolorowego wyświetlacza VATN, jednak bez efektu płynnych przejść tonalnych.

Oba zestawy demonstracyjne korzystają z tej samej platformy sprzętowej, a różnią się zastosowaną technologią kąta widzenia oraz jakością odwzorowania kolorów.

Parametry elektryczne

Uwaga: Powyższe parametry elektryczne dotyczą modelu WWTK0004-00#. Alternatywny model WWTK0003-00# jest dostępny na zamówienie.

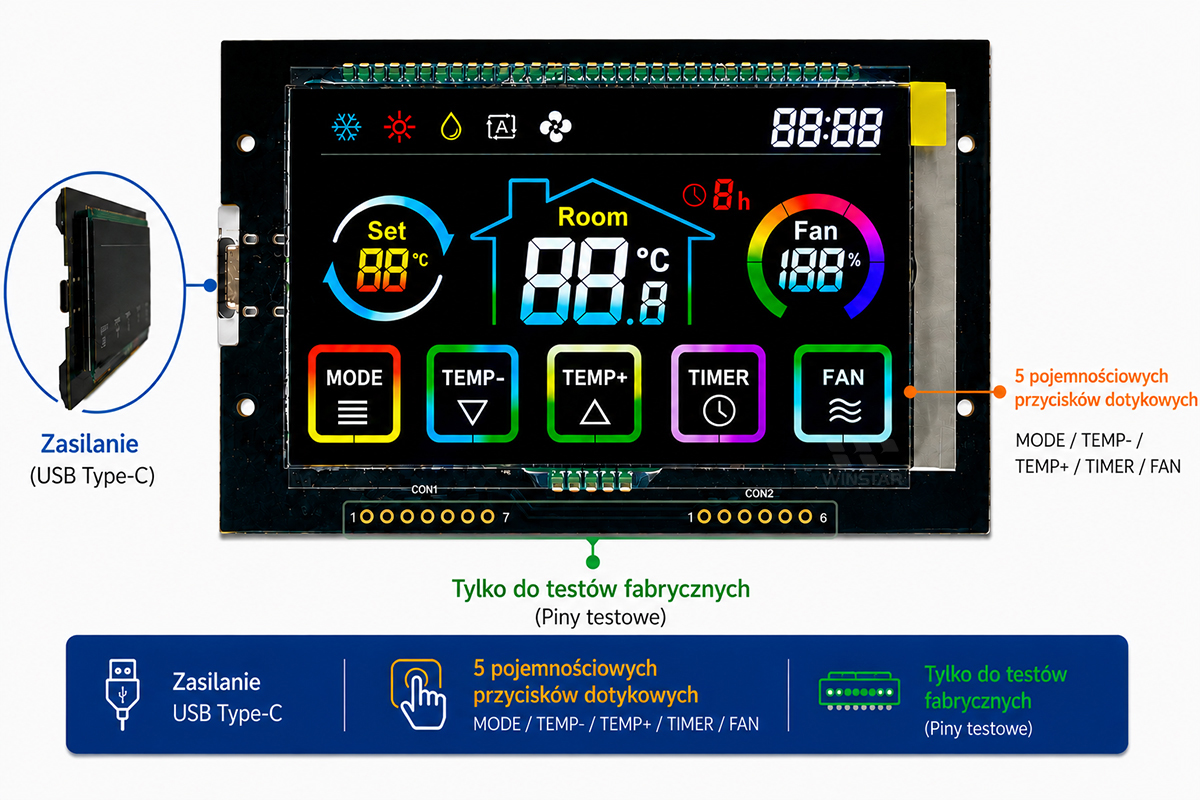

Konfiguracja sprzętowa

Zestaw demonstracyjny jest gotowy do pracy w trybie Plug and Play. Aby uruchomić urządzenie, wystarczy podłączyć przewód USB Type-C.

Zestaw demonstracyjny wyposażono w pięć przycisków dotykowych:

• Mode: Przełączanie między trybami Cool, Heat, Dry, Auto oraz Fan.
• TEMP-: Zmniejszenie ustawionej temperatury.
• TEMP+: Zwiększenie ustawionej temperatury.
• TIMER: Ustawienie timera wyłączenia.
• FAN: Regulacja prędkości wentylatora.

Parametry kąta widzenia

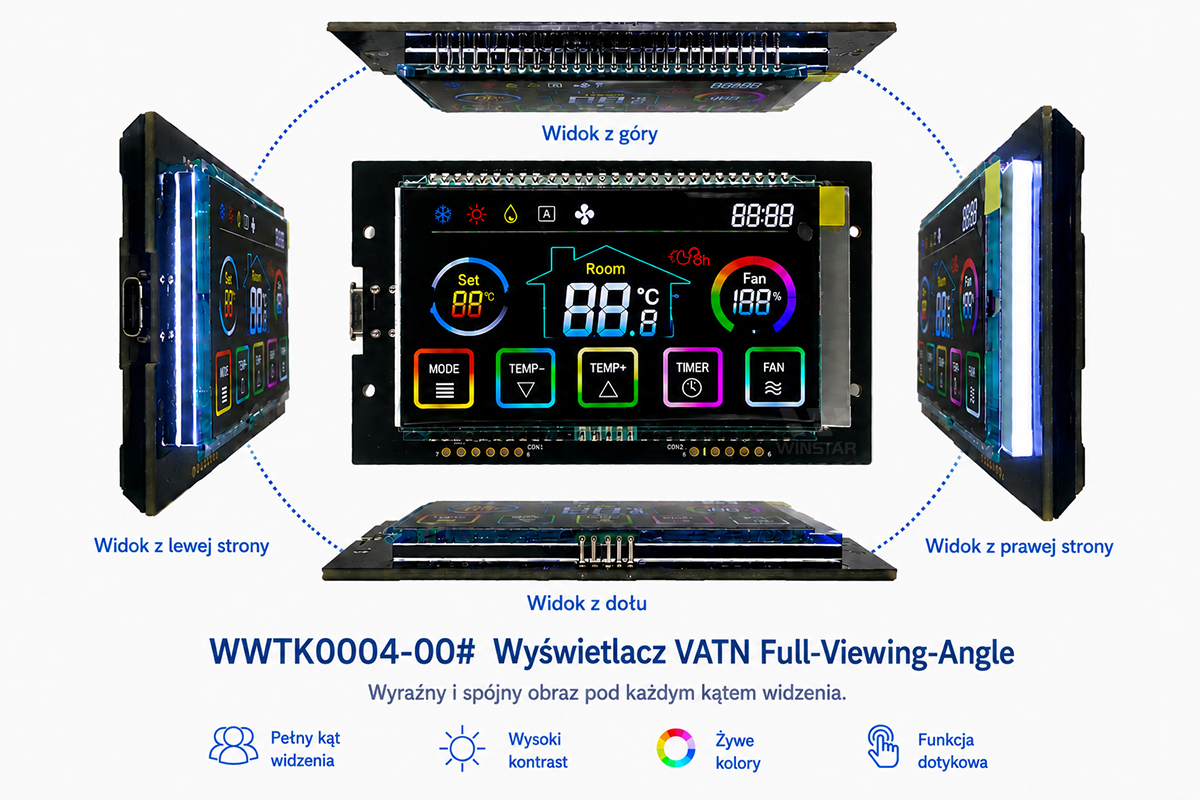

Model WWTK0004-00# wykorzystuje technologię Full-Viewing-Angle, jak pokazano poniżej. W porównaniu ze standardowym panelem VATN zastosowanym w modelu WWTK0003-00#, panel Full-Viewing-Angle zapewnia szerszy kąt widzenia, jednak charakteryzuje się niższą przepuszczalnością światła, dlatego wymaga zastosowania podświetlenia o większej jasności. Odpowiedni zestaw demonstracyjny można dobrać w zależności od wymagań konkretnej aplikacji.

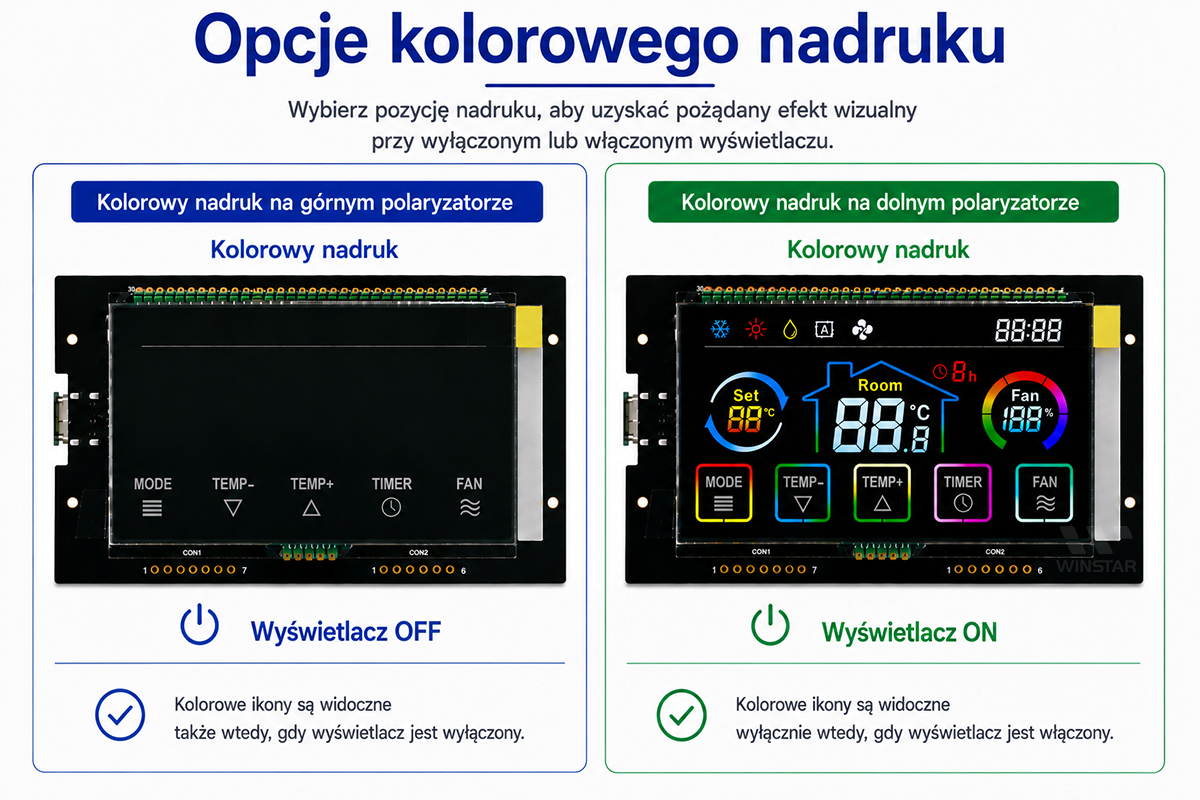

Opcje nadruku kolorowego

Nadruk kolorowy może zostać naniesiony na górny lub dolny polaryzator, uzyskując różne efekty wizualne. W przypadku nadruku na górnym polaryzatorze kolorowe ikony pozostają widoczne na powierzchni szkła nawet wtedy, gdy wyświetlacz jest wyłączony.

Natomiast w przypadku nadruku na dolnym polaryzatorze kolory stają się widoczne dopiero po włączeniu wyświetlacza.
