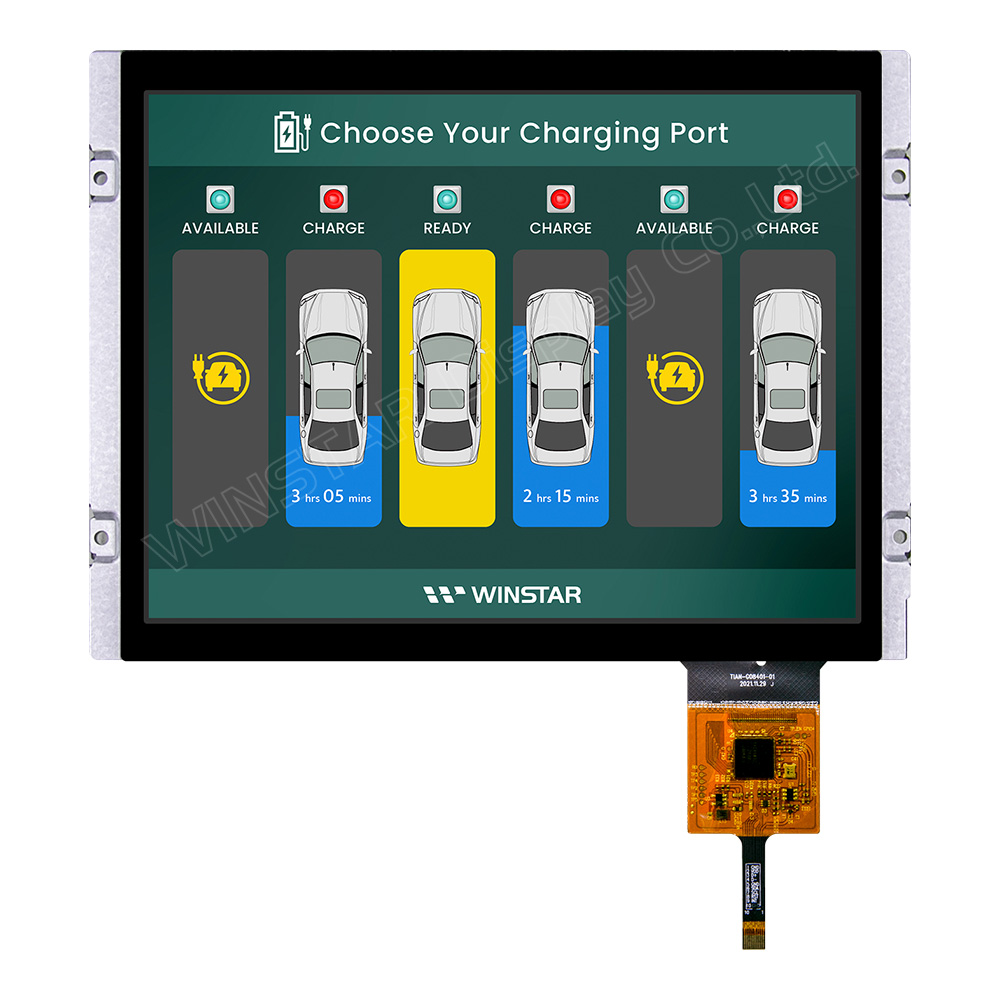

広温 8.4インチ 静電容量式タッチパネル LVDS TFT 液晶モジュール
型番 WF0840ATWAMLNB0
►サイズ: 8.4インチ
►解像度: 1024 x 768 ピクセル
►視野角: 80/80/80/80 (IPS)
►インターフェース: LVDS
►ドライバIC: ST5821AH+ST5084AA
►コントロールボード: 無
►輝度(cd/m²): 400
►スルーホールフレーム: 無
►タッチパネル: 静電容量式タッチパネル (PCAP)
►タッチポイント数：2点
►操作温度: -30~+80°C (広温TFT)
製品情報
WF0840ATWAMLNB0は、1024x768のIPS TFT LCDで、プロジェクション型容量タッチスクリーン（PCAP）と対角線8.4インチのスクリーンを備えています。モジュールの寸法は199.5 x 149.0 mmで、有効表示領域は170.8032 x 128.1024 mmで、アスペクト比は4:3です。このTFTモジュールは、ST5821AHおよびST5084AAドライバICを内蔵し、LVDSインターフェイスをサポートしています。LVDSインターフェイスは、高速データ伝送を必要とするTFT LCDモジュールに適したコネクタであり、低消費電力が特長です。
この8.4インチTFTモデルはIPSパネルを採用しており、左：80/右：80/上：80/下：80度（典型値）の広い視野角を提供します。また、1000:1（典型値）のコントラスト比と400ニット（典型値）の輝度を誇ります。WF0840ATWAMLNB0のロジック（VDD）の供給電圧は3.0Vから3.6Vで、典型的な値は3.3Vです。-30℃から+80℃までの広い温度範囲で動作し、-30℃から+80℃までの温度範囲で保管できます。WF0840ATWAMLNB0は家電製品、医療機器、産業制御装置などに適しています。

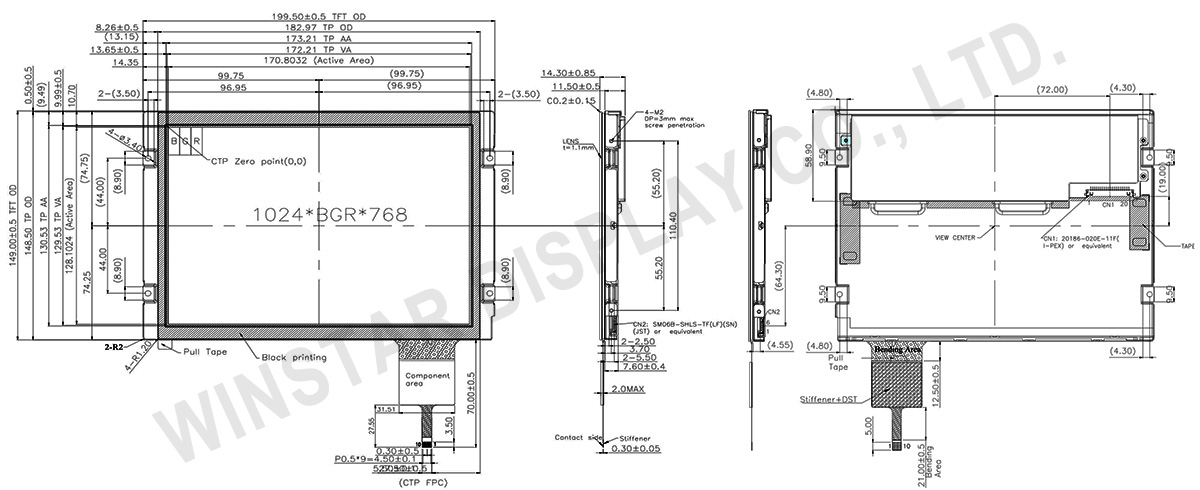

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 8.4 | インチ |
| ドットマトリクス(解像度) | 1024 × 3(BGR) × 768 | dots |
| モジュールサイズ | 199.5 × 149.0 × 14.3 | mm |
| 有効エリア | 170.8032 (H) × 128.1024(V) | mm |
| ドットピッチ | 0.1668 × 0.1668 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| 駆動IC | ST5821AH+ST5084AAまたは同等 | |
| TFT 介面 | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 画面アスペクト比 | 4:3 | |
| Side screw torque | Typ:0.9 Max:1.3 (Unit,Kgf-cm) | |
| PCAP IC | EXC81W32 または同等 | |
| PCAP 介面 | USB (I2C 使用可能) | |
| PCAP FW バージョン | 00_T1_M03 | |
| PCAP 解像度 | 16384x16384 | |
| タッチパネルタイプ | 静電容量式タッチパネル (PCAP) | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -30 | － | +80 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 | |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V | |
| 電源電流 | VDD=3.3V | － | 330 | 495 | mA | |
| 入力電圧 | 高レベル | VIH | 0.7VDD | － | VDD | V |
| 低レベル | VIL | GND | － | 0.3VDD | V | |
| PCAP電源電圧 | USB_VDD 5V | 4.4 | 5.0 | 5.5 | V | |
| I VDD 5V | — | 45 | 68 | mA | ||
| VDDT | 2.8 | 3.3 | 3.5 | V | ||
| I VDDT | — | 45 | 68 | mA | ||
ピン功能定義
LCM ピン定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VDD | Power supply |
| 2 | VDD | Power supply |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input (D0N) |
| 6 | Link0+ | 0+ LVDS differential data input (D0P) |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input (D1N) |
| 9 | Link1+ | 1+ LVDS differential data input (D1P) |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input (D2N) |
| 12 | Link2+ | 2+ LVDS differential data input (D2P) |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input (CLKN) |
| 15 | CLKIN+ | + LVDS differential clock input (CLKP) |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input (D3N) |
| 18 | Link3+ | 3+ LVDS differential data input (D3P) |
| 19 | MODE | Bit 6/8:Low(6 Bit);High(8 Bit) |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
CN2
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | NC | No connection |
| 3 | LED C1 | LED_ Cathode 1 |
| 4 | LED A1 | LED_ Anode 1 |
| 5 | LED A2 | LED_ Anode 2 |
| 6 | LED C2 | LED_ Cathode 2 |
PCAP ピン定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | USB_VSS | System ground |
| 2 | USB_VDD 5V | Power supply |
| 3 | USB_D+ | Data + |
| 4 | USB_D- | Data - |
| 5 | VSS | System ground |
| 6 | SDA | I2C data input and output (Must be pulled high.) |
| 7 | SCL | I2C clock input (Must be pulled high.) |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT 3.3 | Power supply |
