Modellnummer WF0840ATWAMLNB0
►Größe: 8,4 Zoll
►Auflösung: 1024 x 768 Punkten
►Betrachtungsrichtung: 80/80/80/80 (IPS)
►Schnittstelle: LVDS
►Treiber IC: ST5821AH+ST5084AA
►Steuerplatine: Nein
►Helligkeit (cd/m²): 400
►Durchsteckrahmen: Nein
►Touchscreen: Touchscreen Kapazitiv (PCAP/PCT)
►Berührungspunkte : 2 Fingers
►Betriebstemperatur: -30~+80 °C
WF0840ATWAMLNB0 ist ein 8,4-Zoll IPS-TFT-LCD mit einer Auflösung von 1024x768 Pixeln und einem kapazitiven Touchscreen (PCAP). Das Modul hat Abmessungen von 199,5 x 149,0 mm, eine AA von 170,8032 x 128,1024 mm und ein Seitenverhältnis von 4:3. Dieses TFT-Modul ist mit den Treiber-ICs ST5821AH und ST5084AA ausgestattet, die LVDS-Schnittstellen unterstützen. Die LVDS-Schnittstelle wird aufgrund der hohen Übertragungsgeschwindigkeit bei geringem Stromverbrauch bei TFT-LCD-Modulen immer beliebter.
Dieses 8,4-Zoll-TFT-Modell verfügt über ein IPS-Panel, das größere Betrachtungswinkel von links: 80 / rechts: 80 / oben: 80 / unten: 80 Grad (typischer Wert) bietet. Es hat auch ein Kontrastverhältnis von 1000:1 (typischer Wert) und eine Helligkeit von 400 cd/m² (typischer Wert). Die Versorgungsspannung für die Logik (VDD) von WF0840ATWAMLNB0 liegt zwischen 3,0V und 3,6V, mit einem typischen Wert von 3,3V. Es kann bei Temperaturen von -30°C bis +80°C betrieben werden, und der Temperaturbereich für die Lagerung reicht von -30°C bis +80°C. WF0840ATWAMLNB0 eignet sich für Haushaltsgeräte, medizinische Geräte, industrielle Steuergeräte usw.
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe | 8,4 | Zoll |
| Punktmatrix | 1024 × 3(BGR) × 768 | dots |

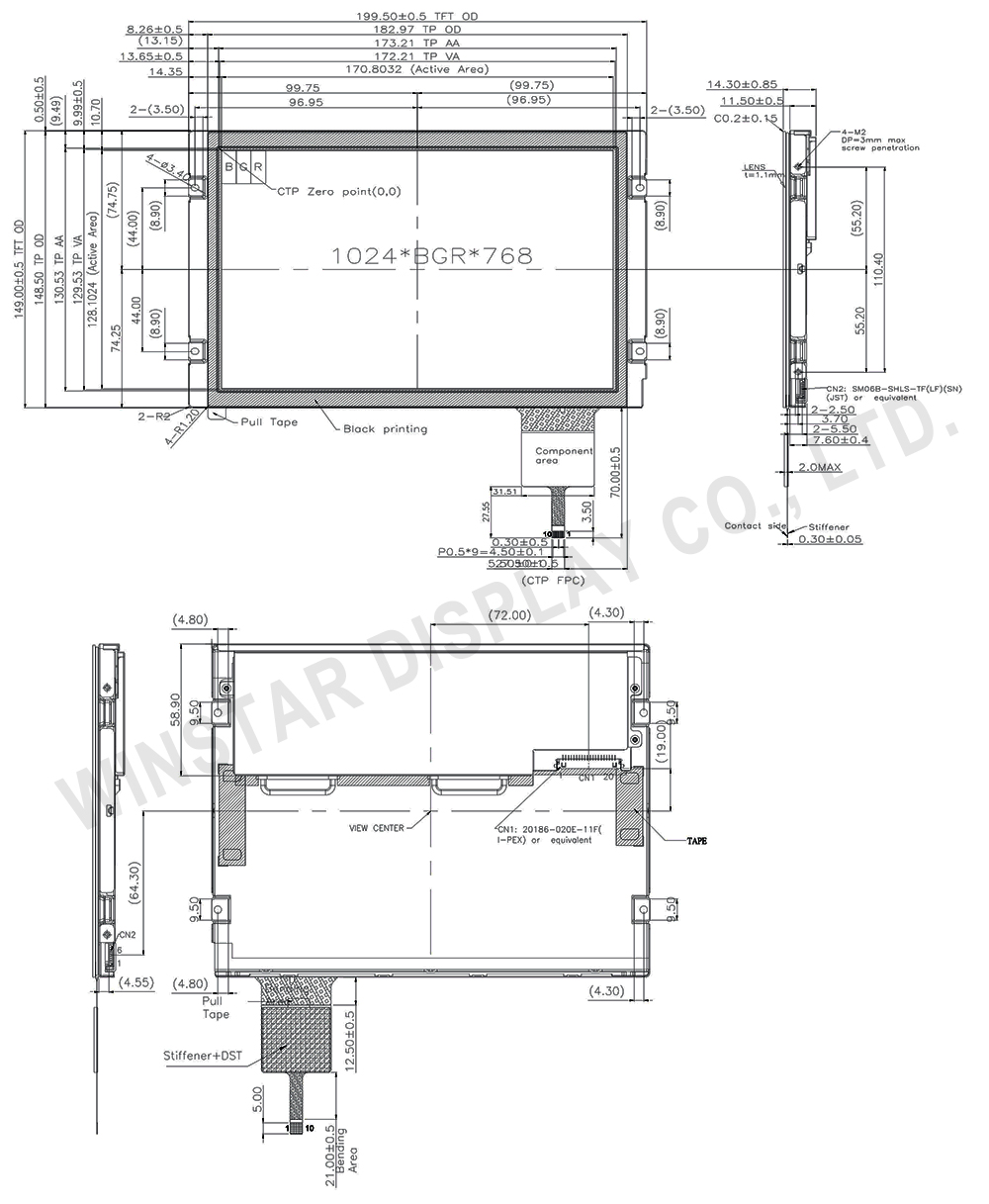

| Abmaße der modul | 199,5 × 149,0 × 14,3 | mm |
| Aktiver Bereich | 170,8032 (H) × 128,1024(V) | mm |
| Punktabstand | 0,1668 × 0,1668 | mm |
| LCD Typ | TFT, schwarz, Transmissiv | |
| Nur Betrachtungswinkel | 80/80/80/80 | |
| Treiber IC | ST5821AH+ST5084AA oder gleichwertig | |
| TFT Schnittstelle | LVDS | |
| Hintergrundbeleuchtung Typ | LED, Weiß | |
| Seitenverhältnis | 4:3 | |
| Side screw torque | Typ:0.9 Max:1.3 (Unit,Kgf-cm) | |
| PCAP IC | EXC81W32 oder gleichwertig | |
| PCAP Schnittstelle | USB (I2C available) | |
| PCAP FW Version | 00_T1_M03 | |
| PCAP Auflösung | 16384x16384 | |
| Touchscreen | projiziert kapazitives Touch-Panel | |
| Oberfläche | Glanz | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -30 | － | +80 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit | |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD | 3,0 | 3,3 | 3,6 | V | |
| Power Supply For Current | VDD=3.3V | － | 330 | 495 | mA | |
| Input Voltage | H level | VIH | 0,7VDD | － | VDD | V |
| L Level | VIL | GND | － | 0,3VDD | V | |
| Supply PCAP | USB_VDD 5V | 4.4 | 5.0 | 5.5 | V | |
| I VDD 5V | — | 45 | 68 | mA | ||
| VDDT | 2,8 | 3,3 | 3,5 | V | ||
| I VDDT | — | 45 | 68 | mA | ||
| Pin No. | Symbol | Funktion |
|---|---|---|
| 1 | VDD | Power supply |
| 2 | VDD | Power supply |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input (D0N) |
| 6 | Link0+ | 0+ LVDS differential data input (D0P) |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input (D1N) |
| 9 | Link1+ | 1+ LVDS differential data input (D1P) |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input (D2N) |
| 12 | Link2+ | 2+ LVDS differential data input (D2P) |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input (CLKN) |
| 15 | CLKIN+ | + LVDS differential clock input (CLKP) |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input (D3N) |
| 18 | Link3+ | 3+ LVDS differential data input (D3P) |
| 19 | MODE | Bit 6/8:Low(6 Bit);High(8 Bit) |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
| Pin No. | Symbol | Funktion |
|---|---|---|
| 1 | NC | No connection |
| 2 | NC | No connection |
| 3 | LED C1 | LED_ Cathode 1 |
| 4 | LED A1 | LED_ Anode 1 |
| 5 | LED A2 | LED_ Anode 2 |
| 6 | LED C2 | LED_ Cathode 2 |
| Pin | Symbol | Funktion |
|---|---|---|
| 1 | USB_VSS | System ground |
| 2 | USB_VDD 5V | Power supply |
| 3 | USB_D+ | Data + |
| 4 | USB_D- | Data - |
| 5 | VSS | System ground |
| 6 | SDA | I2C data input and output (Must be pulled high.) |
| 7 | SCL | I2C clock input (Must be pulled high.) |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT 3.3 | Power supply |
