製品情報

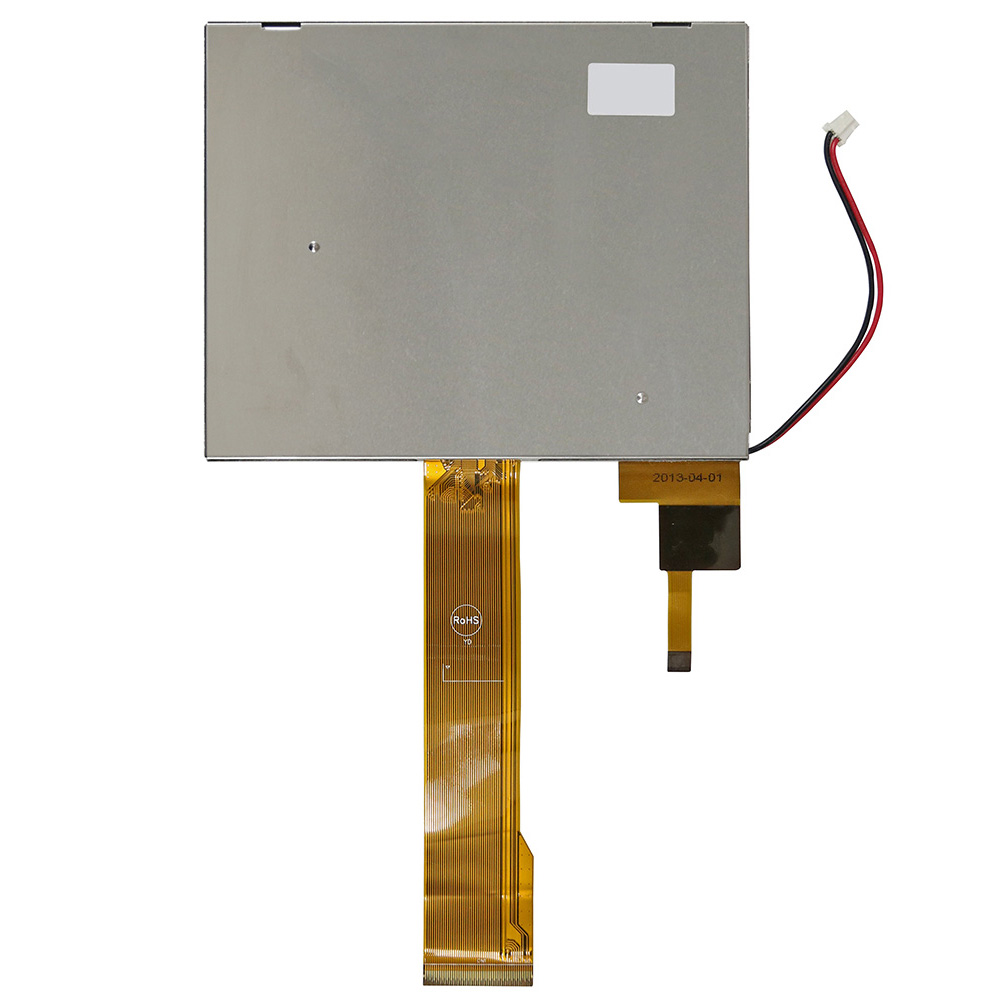

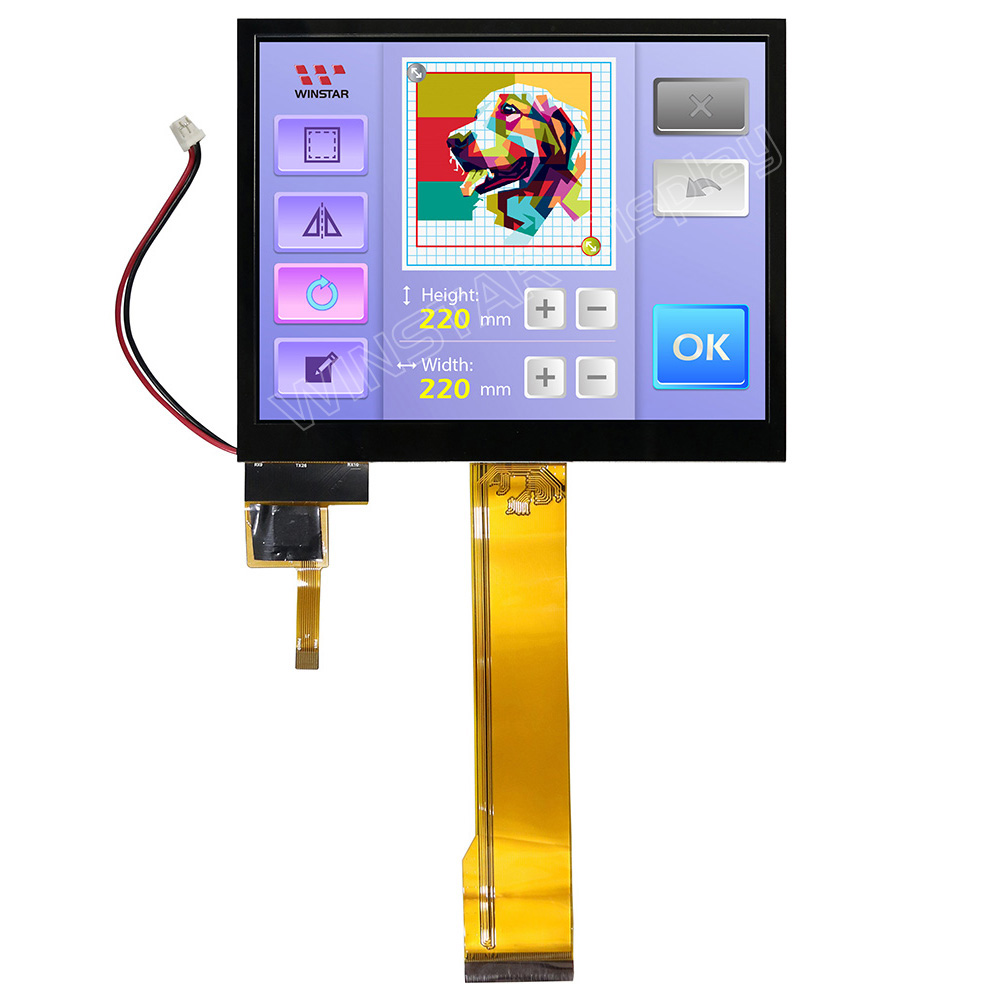

WF57XTIACDNG0は、5.7インチのTFT液晶ディスプレイで、プロジェクター式静電容量タッチパネル（PCAP）を搭載しています。解像度は320 x 240ドットで、輝度は700 cd/m²です。TFTディスプレイは、24ビットRGBインターフェイスをサポートするHX8218+HX8615ドライバICによって駆動されています。電圧電源の範囲は3.2Vから3.4Vです。モジュールの寸法は126.00(W) × 101.55(H) mmで、有効表示領域は115.2 × 86.40 mmです。
PCAPタッチ機能とILI2130ドライバICを搭載したWF57XTIACDNG0は、I2Cインターフェイスをサポートし、5本の指の検出を特長としています。視野方向は12時の方向で、灰色の階調反転は6時の方向になり、アスペクト比は4:3です。動作温度範囲は-20℃から+70℃であり、保存温度範囲は-30℃から+80℃です。
5.7インチのタッチスクリーンディスプレイは、スマートホームコントロール、産業モニタリング、医療診断、車載エンターテイメント、電子メニュー、スマートハンドヘルドデバイス、農業モニタリング、教育ディスプレイ、交通信号制御、モバイル支払いなど、さまざまなセクターで多目的に使用されています。

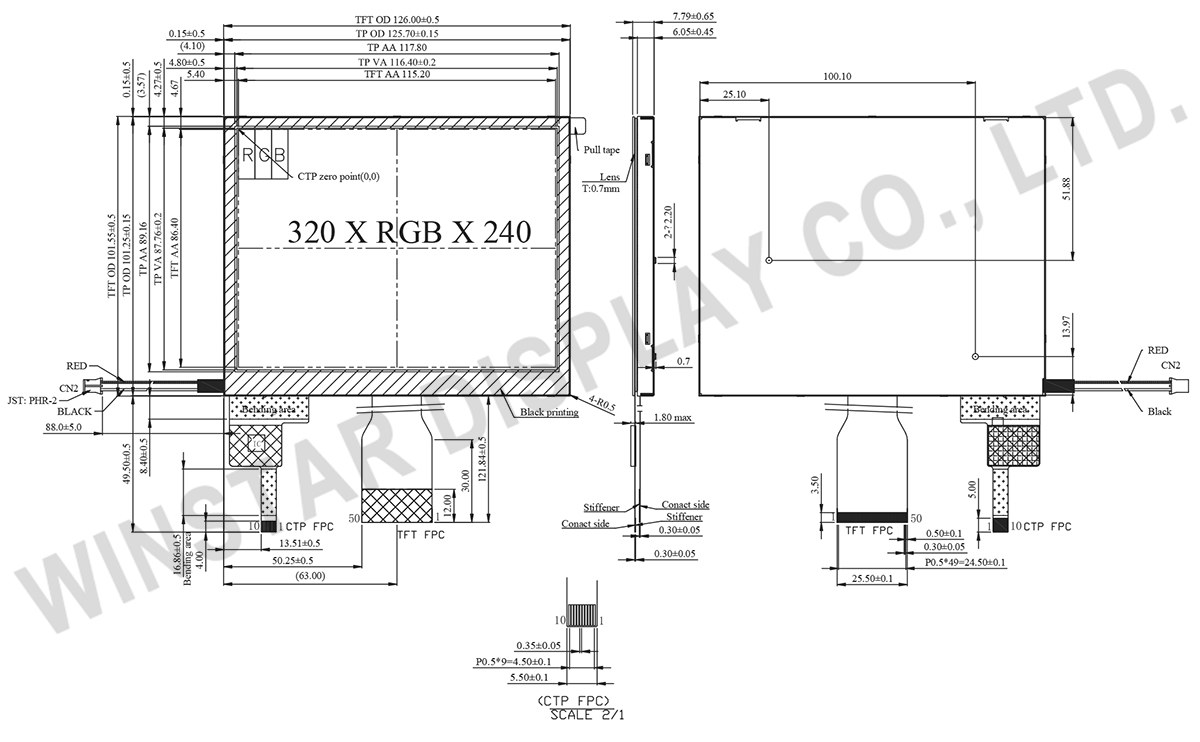

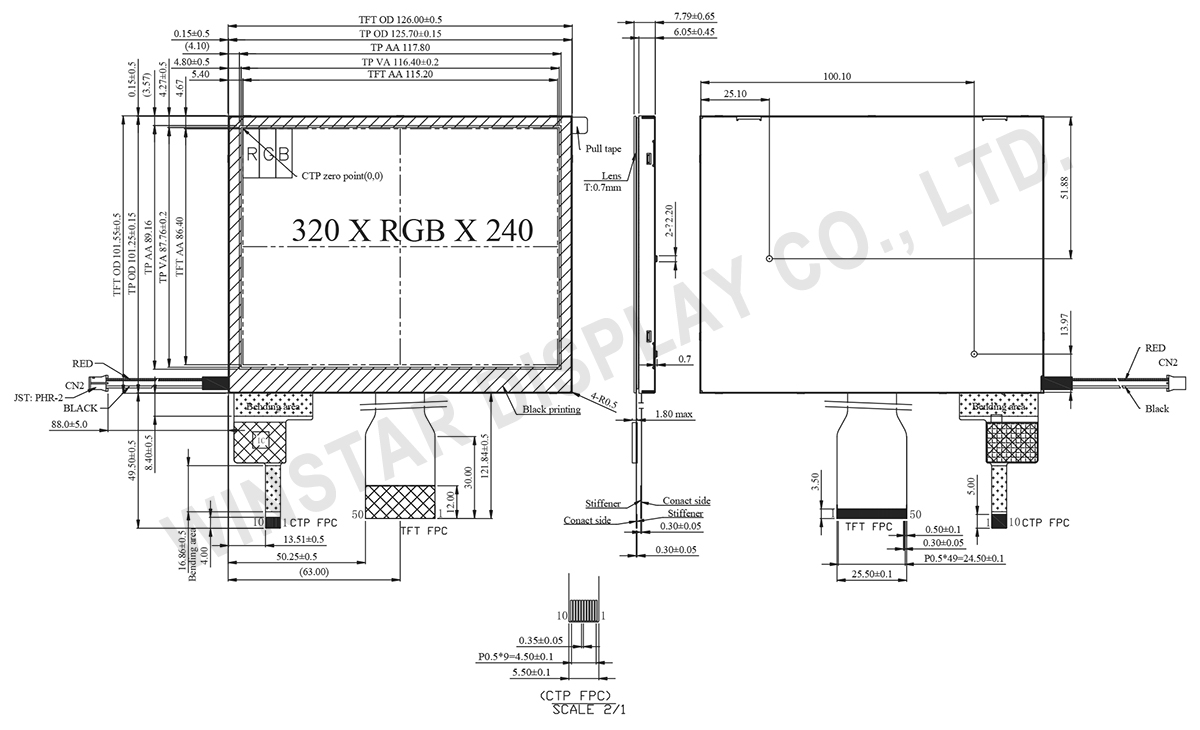

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 320 × RGB × 240 (TFT) | dots |
| モジュールサイズ | 126.00(W) × 101.55(H) ×7.79(D) | mm |
| 有効エリア | 115.2 × 86.40 | mm |
| ドットピッチ | 0.12 × 0.36 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角 | 12時方向 | |
| グレースケール反転 | 6時方向 | |
| TFT駆動IC | HX8218+HX8615或いは互換性IC | |
| インターフェイス | 24-bit RGB | |
| 画面アスペクト比 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0xA1.0x01.0x57.0x00 | |
| PCAP IC | ILI2130 or equivalent | |
| PCAP インターフェイス | I2C | |
| PCAP 解像度 | 16384*16384 | |
| タッチパネルタイプ | PCAP静電容量方式タッチパネル | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
1. 作業条件:
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | - | 3.2 | 3.3 | 3.4 | V |
| AVDD | 4.5 | 5.0 | 5.5 | V | ||
| 供給PCAP | VDDT | - | 3.1 | 3.3 | 3.5 | V |
| ICTP | - | - | 56 | 84 | mA | |
| ハイレベル出力電圧 | VIH | - | 0.7 VCC | - | VCC | V |
| ローレベル出力電圧 | VIL | - | 0 | - | 0.3 VCC | V |
| LCD駆動電源電圧 | VGH *1 | Ta=25℃ | 15 | 16 | 17 | V*3 |
| VGL*2 | -6 | -5 | -4 | |||
| VcomH | - | 4.5 | - | |||
| VcomL | - | -0.5 | - | |||
| LCM電源電流 | IVCC | VCC=3.3V | - | 30 | 45 | mA |
2. LCD駆動条件
| パラメータ | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 140 | - | mA |
| 消費電力 | - | 1204 | - | 1470 | mW |
| LED電圧 | VBL+ | 8.6 | 9.5 | 10.5 | V |
| LEDの寿命 | - | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin No. | 記号 | 入力/出力 | 説明 |
|---|---|---|---|
| 1 | IF1 | I | Input data format control |
| 2 | IF2 | I | Input data format control |
| 3 | POL | O | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | I | Hardware reset. |
| 5 | SPENA | I | Chip select |
| 6 | SPCL | I | Serial Clock |
| 7 | SPDA | I/O | Serial Data |
| 8 | B0 | I | Blue Data bit (LSB) |
| 9 | B1 | I | Blue Data bit |
| 10 | B2 | I | Blue Data bit |
| 11 | B3 | I | Blue Data bit |
| 12 | B4 | I | Blue Data bit |
| 13 | B5 | I | Blue Data bit |
| 14 | B6 | I | Blue Data bit |
| 15 | B7 | I | Blue Data bit(MSB) |
| 16 | G0 | I | Green Data bit(LSB) |
| 17 | G1 | I | Green Data bit |
| 18 | G2 | I | Green Data bit |
| 19 | G3 | I | Green Data bit |
| 20 | G4 | I | Green Data bit |
| 21 | G5 | I | Green Data bit |
| 22 | G6 | I | Green Data bit |
| 23 | G7 | I | Green Data bit(MSB) |
| 24 | R0 | I | Red Data bit(LSB) |
| 25 | R1 | I | Red Data bit |
| 26 | R2 | I | Red Data bit |
| 27 | R3 | I | Red Data bit |
| 28 | R4 | I | Red Data bit |
| 29 | R5 | I | Red Data bit |
| 30 | R6 | I | Red Data bit |
| 31 | R7 | I | Red Data bit(MSB) |
| 32 | Hsync | I | Horizontal synchronous signal |
| 33 | Vsync | I | Vertical synchronous signal |
| 34 | Data CLK | I | Dot data clock |
| 35 | AVDD | I | 4.5V~5.5V |
| 36 | AVDD | I | 4.5V~5.5V |
| 37 | Vcc | I | 3V~3.6V |
| 38 | Vcc | I | 3V~3.6V |
| 39 | NPC | O | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | I | Gate off power |
| 41 | VGL | I | Gate off power |
| 42 | UD | I | Up/Down scan setting. H: Reverse scan / L: Normal scan |
| 43 | VGH | I | Gate on power |
| 44 | LRC | I | Shift direction of device internal shift register control. |
| 45 | GND | I | GROUND |
| 46 | VCOM | I | VCOM driving input |
| 47 | VCOM | I | VCOM driving input |
| 48 | ENB | I | Data enable input. Normally pull low. |
| 49 | GND | I | GROUND |
| 50 | GND | I | GROUND |
Backlight PIN 定義
| Pin No. | 記号 | 入力/出力 | 説明 |
|---|---|---|---|
| 1 | VLED+ | I | Red, LED_ Anode |
| 2 | VLED- | I | Black, LED_ Cathode |
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
