製品情報

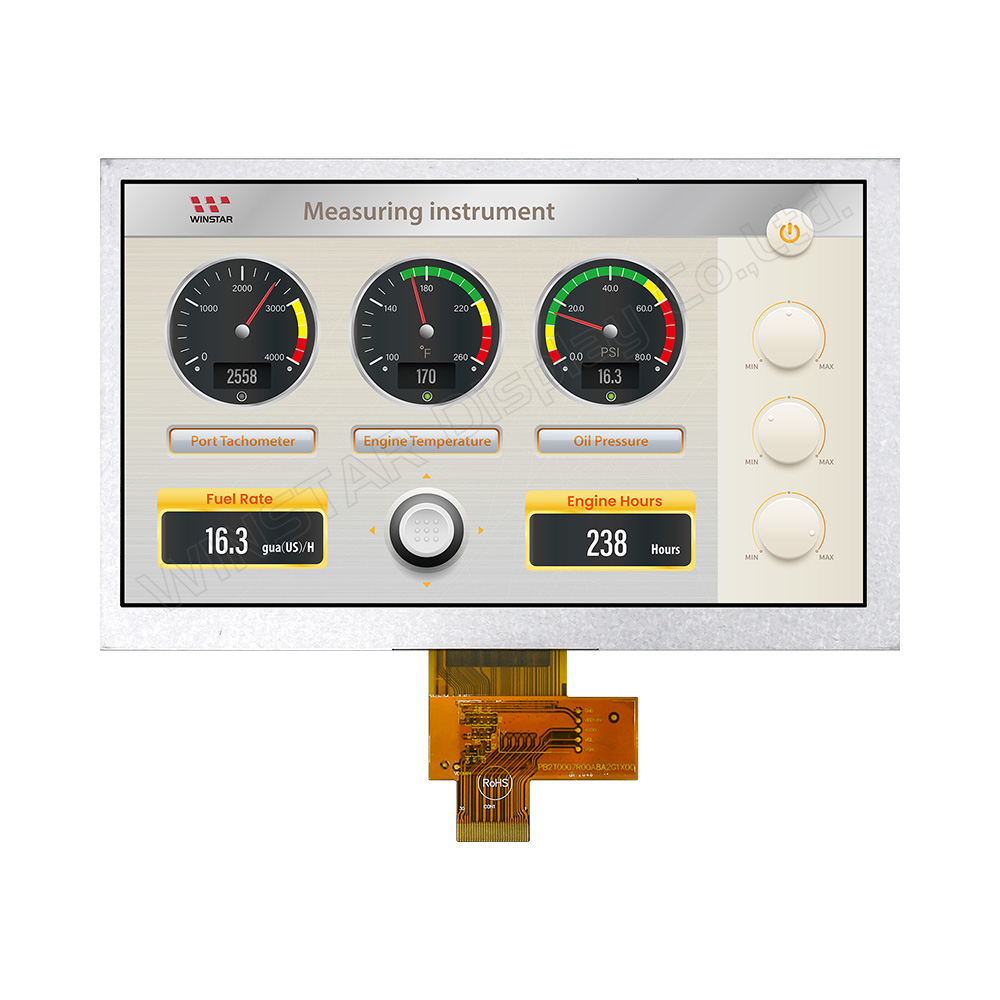

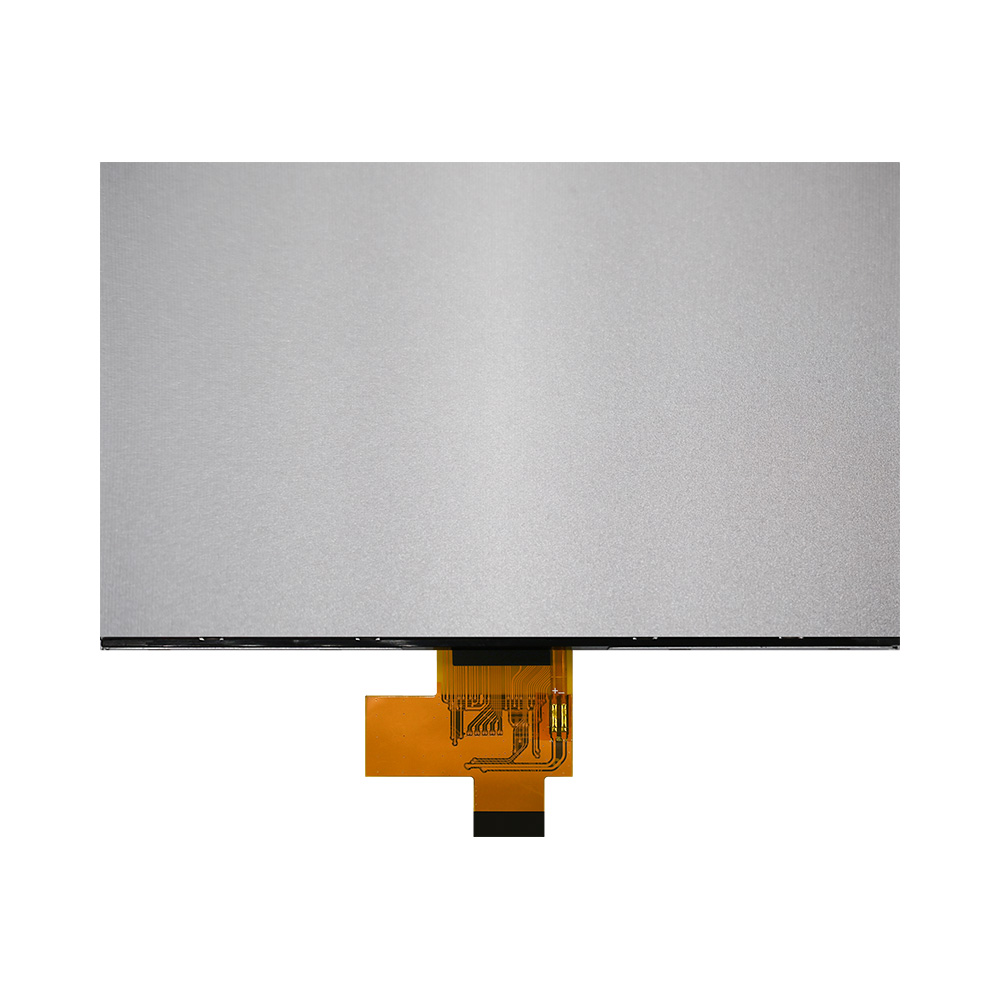

WF70A8TYAHMNN0は7インチのMIPI DSIインターフェイス1024x 600 IPS TFT-LCDモジュールです。 このTFT-LCDは、左:85 /右:85 /上:85 /下:85度にして、コントラスト比800:1 (標準値)で、アンチグレア表面パネルで、アスペクト比16:9で、明るさ600ニット(標準値) の広い視野角という利点を備えたIPSテクノロジーを備えております。お客様が高輝度を必要とする場合は、WF70A8SYAHMNN0 (1100ニット) の選択を検討できます。
この機種は、投影型静電容量式タッチパネル（PCAP）および抵抗膜式タッチパネル（RTP）のオプションがあり、またLVDSインターフェースにも対応しています。特定のモデルに関する詳細情報は、ぜひ当社のウェブサイトを通じてお問い合わせください。
WF70A8TYAHMNN0 TFTモジュールは、EK7900AD3及びEK73217BCGAドライバーICを内蔵して、4レーンMIPIインターフェース(モバイルインダストリープロセッサーインターフェース)及びDSI(ディスプレイシリアルインターフェース)をサポートします。高速データ伝送と高速クロック伝送の特性によって、MIPI DSIインターフェースはますます普及しております。WF70A8TYAHMNN0はアスペクト比16:9で、アンチグレア表面パネルを備えて、操作温度範囲が-20℃から+70℃までで、保存温度範囲が30℃から+80℃までです。

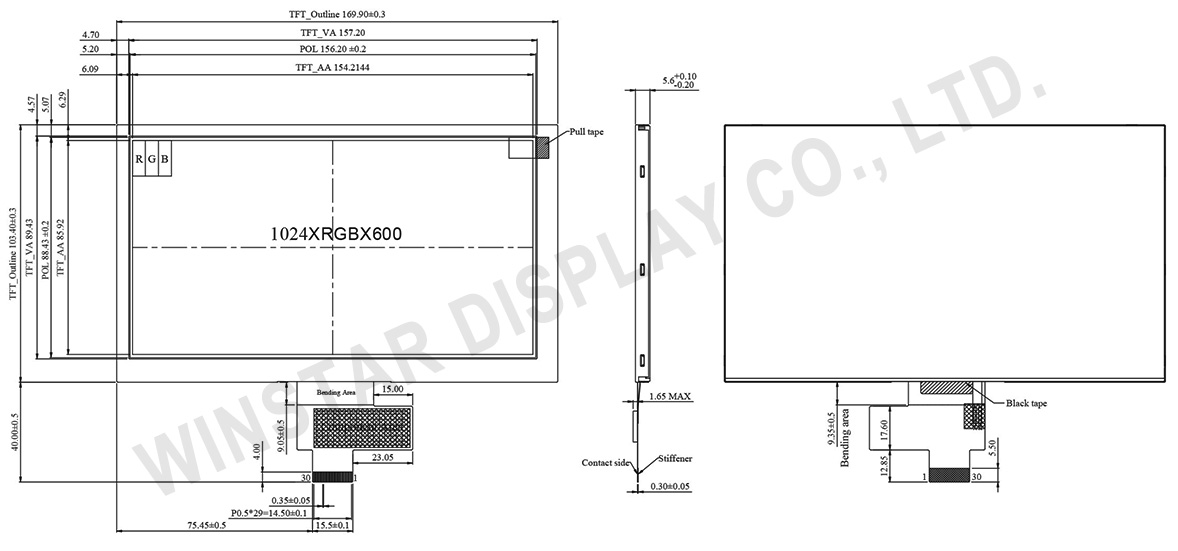

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 7.0 | インチ |
| ドットマトリクス(解像度) | 1024 x RGB x 600(TFT) | dots |
| モジュールサイズ | 169.9(W) × 103.4(H) × 5.6(D) | mm |
| 有効エリア | 154.2114 x 85.92 | mm |
| ドットピッチ | 0.1506 x 0.1432 | mm |
| LCDタイプ | TFT, ノーマリ・ホワイト・透過型 | |
| 視野角 | 85/85/85/85 | |
| アスペクト率 | 16:9 | |
| ドライバIC | EK79007AD3 + EK73217BCGA 或いは互換性IC | |
| 介面 | 4-Lanes MIPI | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | 無 | |
| 表面 | アンチグレア | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型動作条件
| 项目 | 符号 | 標準値 | 单位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電圧 | VDD | 1.71 | 1.8 | 1.89 | V |
| アナログ電源電圧 | AVDD | 8.9 | 9.0 | 9.1 | V |
| TFT VGH 電圧 | VGH | 17 | 18 | 19 | V |
| TFT VGL 電圧 | VGL | -6.5 | -6.0 | -5.5 | V |
| TFT VCOMIN 電圧 | VCOMIN | 3.0 | 3.15 | 3.3 | V |
| 駆動電流 | IDD | -- | 16 | 24 | mA |
| 電源電流 | IAVDD | -- | 19 | 28.5 | mA |
| TFT IVGH 電流 | IVGH | -- | 1.6 | 2.4 | mA |
| TFT IVGL 電流 | IVGL | -- | 0.6 | 0.9 | mA |
| TFT IVCOMIN 電流 | IVCOMIN | -- | 0 | -- | mA |
バックライト駆動条件
| 项目 | 符号 | 標準値 | 单位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| LEDバックライト電圧 | VL | 16.8 | 19.2 | 21.0 | V |
| LEDバックライト電流 | IL | -- | 240 | -- | mA |
| LEDの寿命 | - | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Positive power for TFT |
| 4 | VGL | Negative power for TFT |
| 5 | UPDN | Gate up or down scan control. UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default) UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver |
| 6 | SHLR | Source right or left sequence control. SHLR = ”L“, shift left: last data = S1←S2←S3….......←S1536 = first data. SHLR = ”H“, shift right: first data = S1→S2→S3….....→S1536 = last data.(default) |
| 7 | VLED- | LED Cathode |
| 8 | VLED- | LED Cathode |
| 9 | AVDD | Power for Analog Circuit |
| 10 | GND | Ground |
| 11 | D3P | MIPI data input. |
| 12 | D3N | MIPI data input. |
| 13 | GND | Ground |
| 14 | D2P | MIPI data input. |
| 15 | D2N | MIPI data input. |
| 16 | GND | Ground |
| 17 | CLKP | MIPI clock input |
| 18 | CLKN | MIPI clock input |
| 19 | GND | Ground |
| 20 | D1P | MIPI data input. |
| 21 | D1N | MIPI data input. |
| 22 | GND | Ground |
| 23 | D0P | MIPI data input. |
| 24 | D0N | MIPI data input. |
| 25 | GND | Ground |
| 26 | STBYB | Standby mode. STBYB = ”H“,normal operation(default) STBYB = ”L”, timing controller, source driver will turn off, all output are GND. |
| 27 | RESET | Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability. |
| 28 | VDD(1.8V) | Digital circuit |
| 29 | VDD(1.8V) | Digital circuit |
| 30 | VCOMIN | Common voltage |
