型番 WF70A8TYAHLNL0
►サイズ: 7インチ
►解像度: 1024x600 dots
►視野角: 85/85/85/85 (IPS)
►インターフェース: LVDS
►駆動IC:ST5021 + ST5651 或いは互換性IC
►コントロールボード: 無
►輝度(cd/m²): 450
►スルーホールフレーム: 無
►タッチパネル: ホバータッチを静電容量式タッチパネル (PCAP),ホバータッチを
►検出ポイント: 5

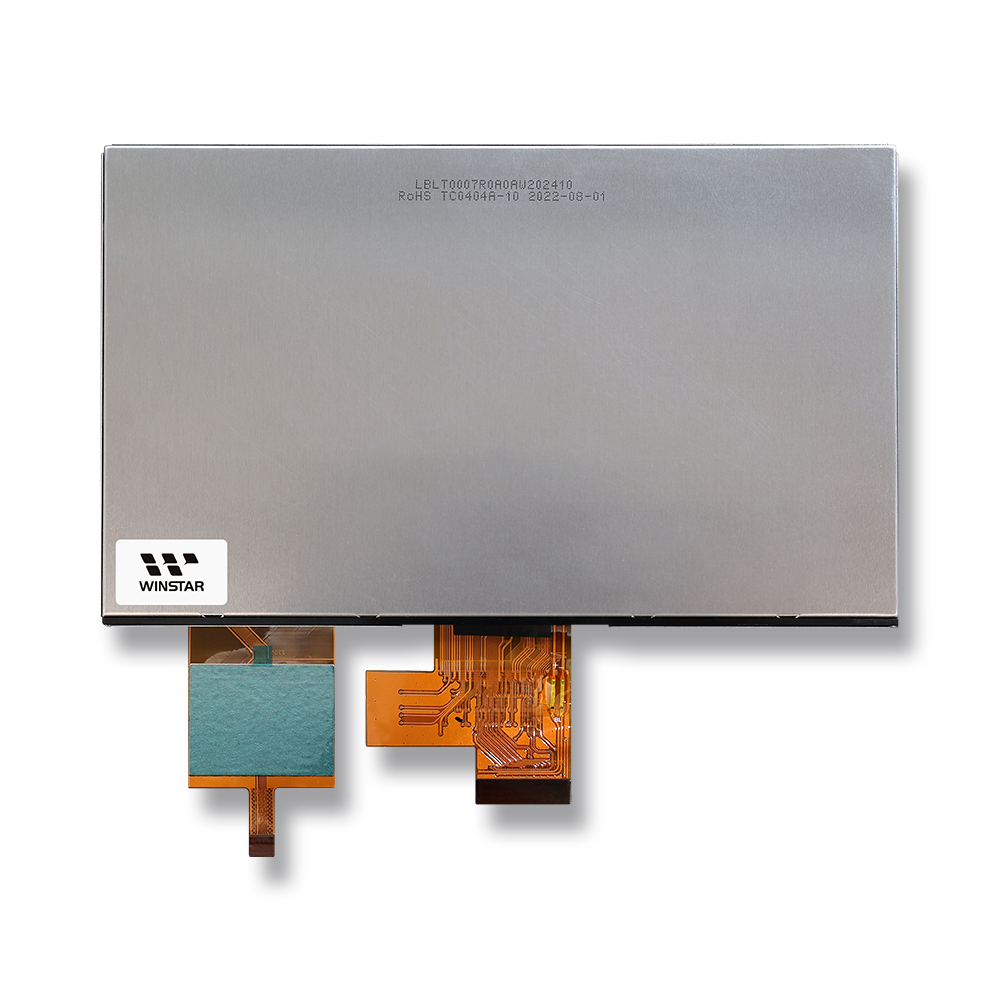

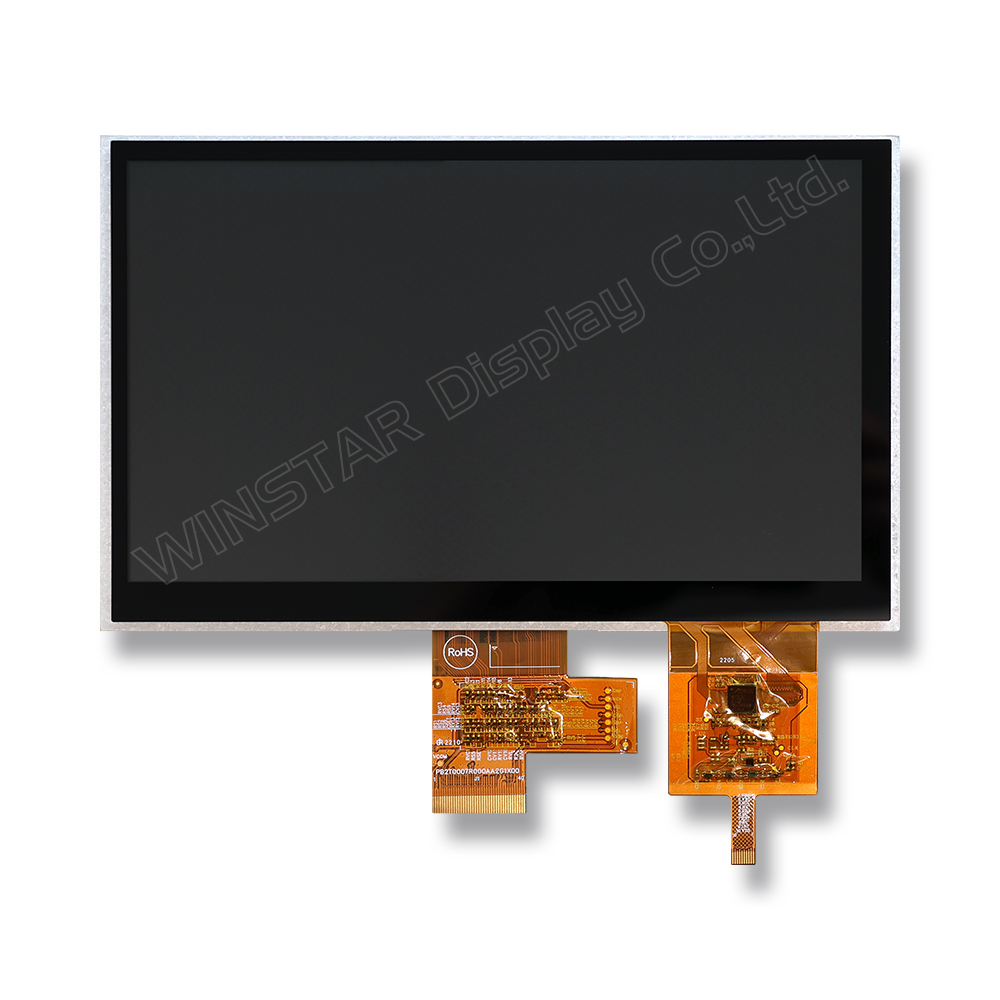

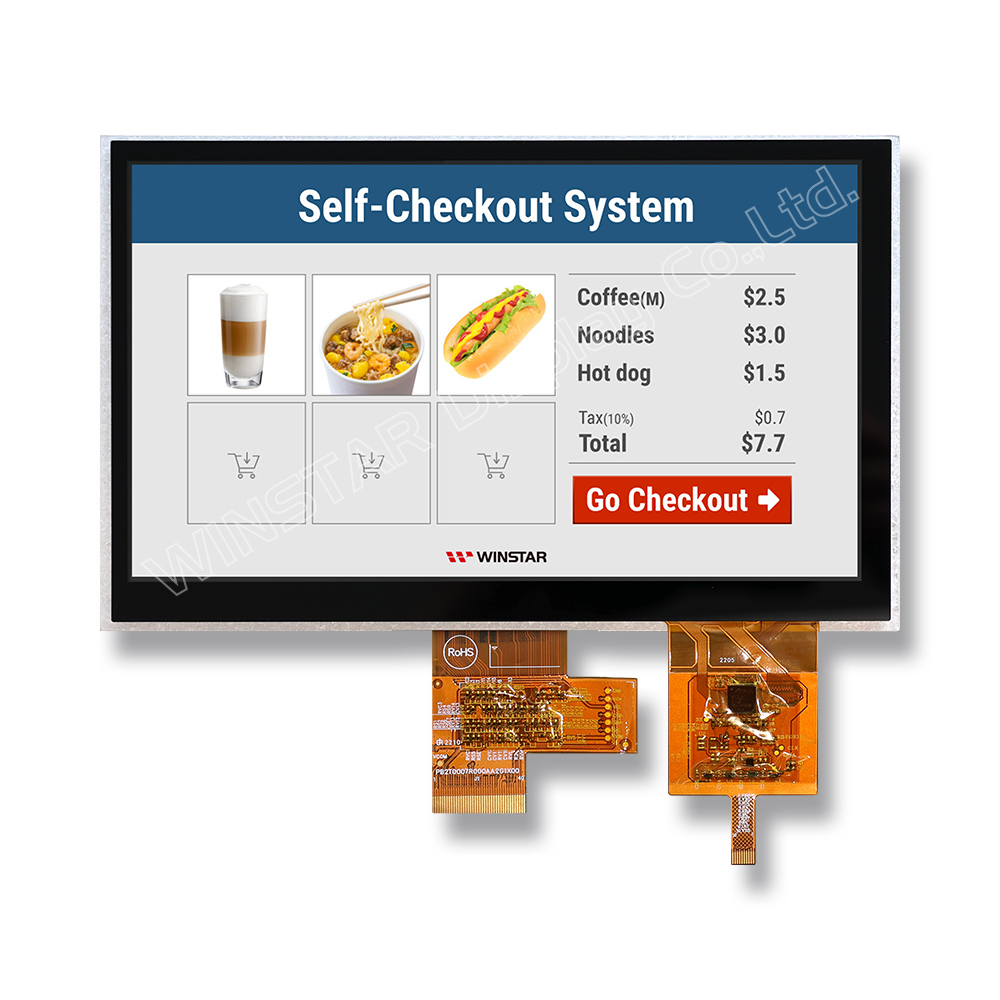

WF70A8TYAHLNL0は、ホバータッチ静電容量式タッチパネルを搭載した7インチTFT LCDモジュールで、シームレスなタッチレスユーザーインターフェース体験を提供します。このモジュールは1024x600ピクセルの解像度を誇り、ST5021およびST5651ドライバーICを搭載しています。LVDSインターフェースをサポートし、コントラスト比は800:1(典型値)、輝度は450ニット(典型値)で、アスペクト比は16:9で、鮮やかなビジュアルを提供します。グレア表面ガラスと通常のブラック、透過型LCDタイプがディスプレイの明瞭さを向上させます。
このTFTモジュールはIPSディスプレイ技術を採用しており、左:85/右:85/上:85/下:85度の広い視野角を確保しています。特筆すべきは、I2Cインターフェースをサポートし、5点タッチ機能を可能にするプロジェクター型静電容量式タッチパネル(PCAP)を採用していることです。詳細なホバータッチ技術については、ウィンスターのウェブサイトの技術記事セクションをご覧ください。リンク: タッチレスタッチスクリーン技術 - ホバータッチ
電源電圧(VDD)は3.0Vから3.6Vまでの範囲で、典型値は3.3Vです。動作温度範囲は-20℃から+70℃までで、保存温度範囲は-30℃から+80℃までです。抵抗性タッチパネルオプションをお探しのお客様は、WF70A8TYAHLNT0モデルをご検討ください。
項目 | 仕様 | 単位 |
---|---|---|
サイズ (対角線) | 7 | インチ |
ドットマトリックス(解像度) | 1024 × RGB × 600(TFT) | dots |

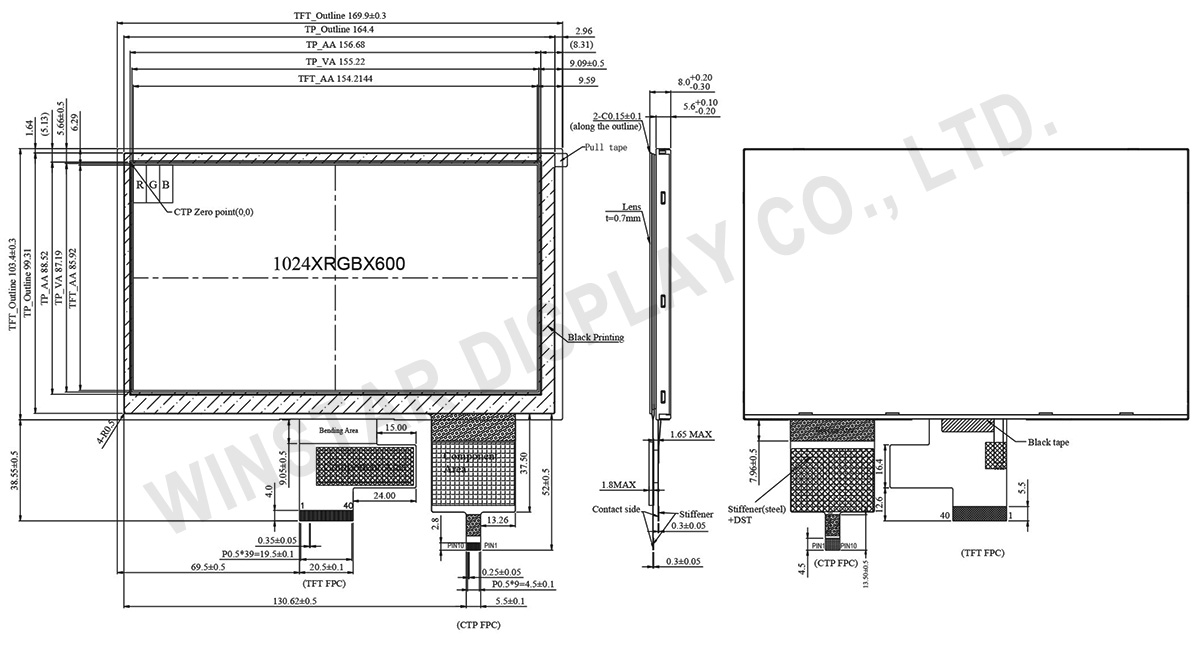

モジュールサイズ | 169.9(W) × 103.4(H) × 8.0(D) | mm |
有効エリア | 154.2144 × 85.92 | mm |
ドットピッチ | 0.1506 × 0.1432 | mm |
LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
視野角度 | 85/85/85/85 | |
TFT インターフェイス | LVDS | |
画面アスペクト比 | 16:9 | |
TFT ドライバIC | ST5021 + ST5651 或いは互換性IC | |
バックライトタイプ | LED・ノーマリ・ホワイト | |
PCAP IC | N/A 或いは互換性IC | |
PCAP インターフェイス | I2C | |
PCAP 解像度 | 1024*600 | |
検出ポイント | 5本の指をサポート サスペンションは指1本対応、サスペンションの高さは10mm |
|
PCAP 有効表示領域 | 145.22*77.19 mm | |
抵抗膜式タッチパネル | 静電容量方式タッチパネル | |
表面処理 | グレア |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
項目 | 記号 | 標準値 | 単位 | ||
---|---|---|---|---|---|
最小値 | 典型値 | 最大値 | |||
電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
PCAP電源電圧 | VDDT | 3.0 | 3.3 | 3.6 | V |
ICTP | - | TBD | TBD | mA | |
アナログ電源電圧 | AVDD | 8.9 | 9.0 | 9.1 | V |
TFT Gate ON 電圧 | VGH | 17 | 18 | 19 | V |
TFT Gate OFF 電圧 | VGL | -6.5 | -6.0 | -5.5 | V |
TFT Common 電圧 | Vcom | 3.0 | 3.15 | 3.3 | V |
駆動電流 | IDD | - | 14 | 21 | mA |
電源電流 | IAVDD | - | 25 | - | mA |
TFT Gate ON 電流 | IVGH | - | 1 | - | mA |
TFT Gate OFF 電流 | IVGL | - | 1 | - | mA |
TFT Common 電流 | IVCOM | - | 1 | - | mA |
Pin No. | 記号 | I/O | 功能定義 |
---|---|---|---|
1 | VCOM | P | Common Voltage |
2 | VDD | P | Digital circuit |
3 | VDD | P | Digital circuit |
4 | NC | --- | No connection |
5 | RESET | I | Global reset pin |
6 | STBYB | I | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
7 | GND | P | Ground |
8 | RXIN0- | I | Negative LVDS differential data input |
9 | RXIN0+ | I | Positive LVDS differential data input |
10 | GND | P | Ground |
11 | RXIN1- | I | Negative LVDS differential data input |
12 | RXIN1+ | I | Positive LVDS differential data input |
13 | GND | P | Ground |
14 | RXIN2- | I | Negative LVDS differential data input |
15 | RXIN2+ | I | Positive LVDS differential data input |
16 | GND | P | Ground |
17 | RXCLKIN- | I | Negative LVDS differential clock input |
18 | RXCLKIN+ | I | Positive LVDS differential clock input |
19 | GND | P | Ground |
20 | RXIN3- | I | Negative LVDS differential data input |
21 | RXIN3+ | I | Positive LVDS differential data input |
22 | GND | P | Ground |
23 | NC | --- | No connection |
24 | NC | --- | No connection |
25 | GND | P | Ground |
26 | NC | --- | No connection |
27 | NC | --- | No connection |
28 | SELB | I | 6bit/8bit mode select H:6bit / L:8bit |
29 | AVDD | P | Power for Analog Circuit |
30 | GND | P | Ground |
31 | LED- | P | LED Cathode |
32 | LED- | P | LED Cathode |
33 | L/R | I | Horizontal inversion |
34 | U/D | I | Vertical inversion |
35 | VGL | P | Negative power for TFT |
36 | NC | --- | No connection |
37 | NC | --- | No connection |
38 | VGH | P | Positive power for TFT |
39 | LED+ | P | LED Anode |
40 | LED+ | P | LED Anode |
Pin | 記号 | 功能定義 |
---|---|---|
1 | VSS | Ground for analog circuit |
2 | VDDT | Power Supply : +3.3V |
3 | SCL | I2C clock input |
4 | NC | No connect |
5 | SDA | I2C data input and output |
6 | NC | No connect |
7 | /RST | External Reset, Low is active |
8 | NC | No connect |
9 | /INT | External interrupt to the host |
10 | VSS | Ground for analog circuit |
