產品敘述

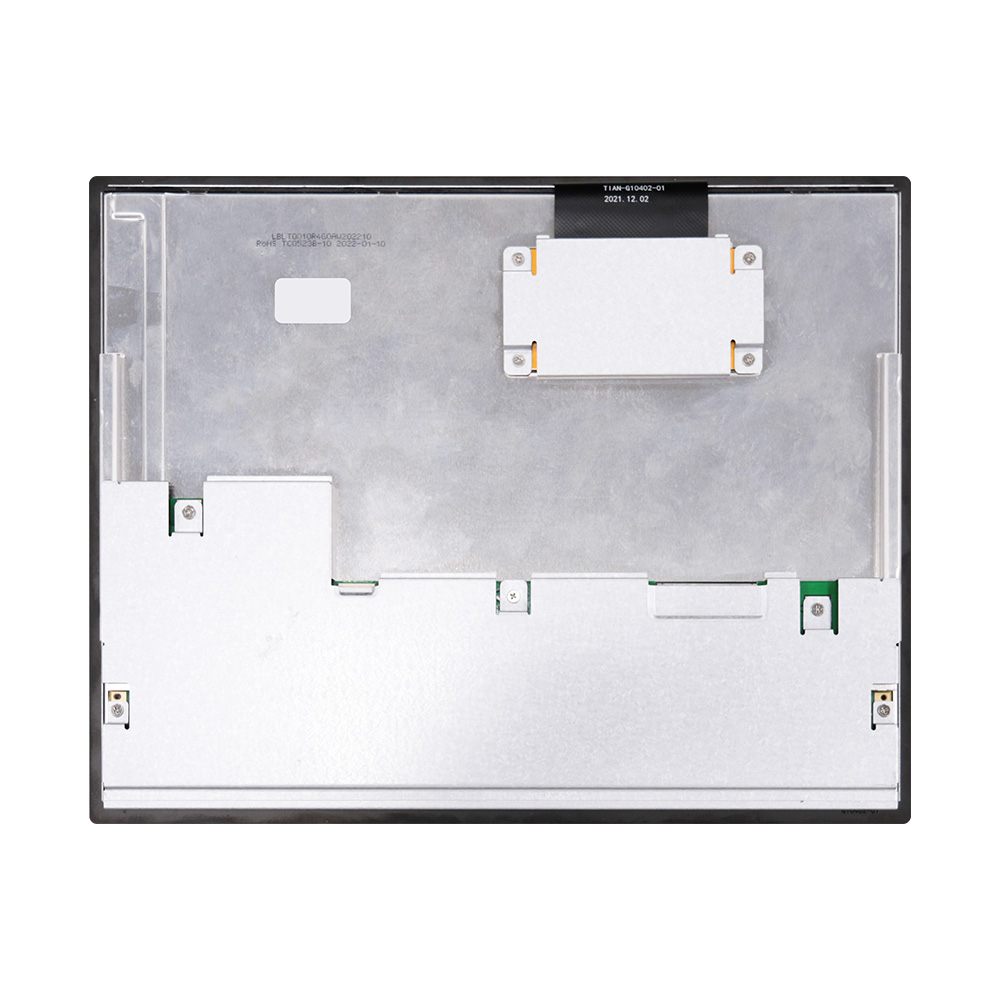

WF104GTWAMLNB0 是10.4吋寬溫型IPS TFT-LCD模組搭配投射式電容觸控面板，解析度為1024x768像素，支援LVDS介面。 WF104GTWAMLNB0採用IPS面板，具廣視角的優勢，左:80/右:80/上:80/下:80度(最小值)，對比度1000：1(典型值)，亮度400 nits (典型值)，表面為亮面，長寬比為4:3。如果您需要高亮度版本，請選擇WF104GSWAMLNB0型號。
WF104GTWAMLNB0模組電源電壓(VDD)範圍為3.0V~3.6V，典型值為3.3V。此模組為廣溫型TFT其工作溫度-30℃~+80℃;儲存溫度-30℃~+80℃。
如果您不需要搭配觸控面板，請選擇型號WF104GSWAMLNN0(普亮)或WF104GSWAMLNN0(高亮)。 由於三菱已宣布將停止生產 TFT-LCD 模組製造，您可以選擇我們的WF104G系列作為三菱10.4吋的替代品。
組裝說明：請注意：組裝需要使用邊緣測量鑰孔進行固定和支撐。在安裝期間請確保正確對齊，以避免錯位。

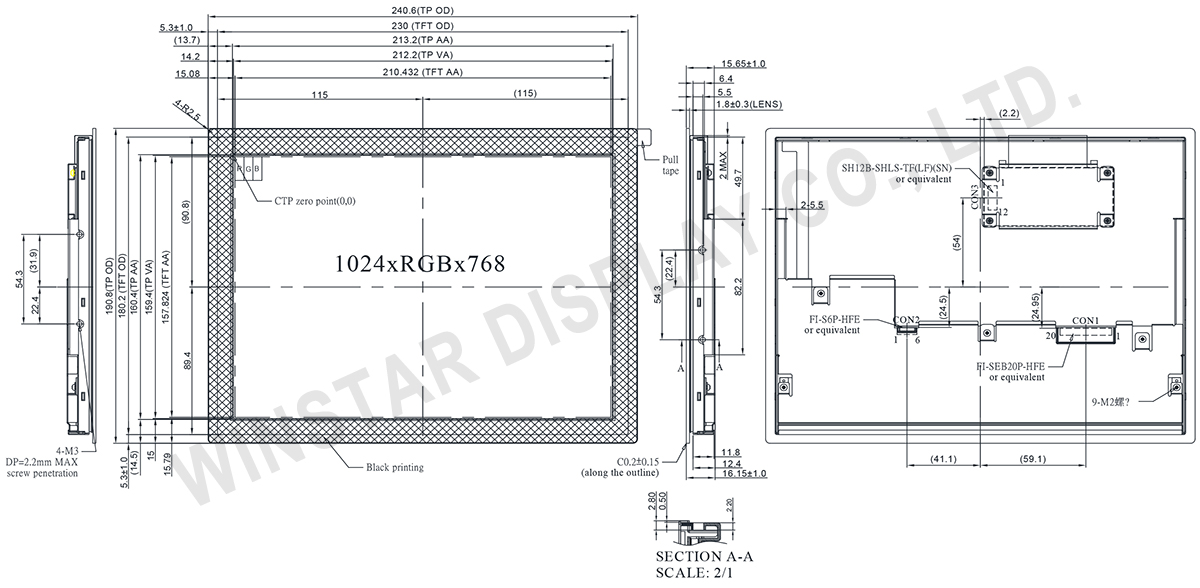

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 10.4 | 吋 |
| 解析度 | 1024 × RGB × 768 (TFT) | dots |
| 模組尺寸 | 240.6 × 190.8 × 15.65 | mm |
| 有效區域 | 210.432 × 157.824 | mm |
| 點間距 | 0.2055 × 0.2055 | mm |
| LCD 類型 | TFT全透 | |
| 視角 | 80/80/80/80 min | |
| 長寬比 | 4:3 | |
| TFT 介面 | LVDS | |
| 背光類型 | LED,平常白 | |
| PCAP IC | ILI2511或相容IC | |
| PCAP 介面 | USB | |
| PCAP FW 版本 | 0x06.0x00.0x00.0x00.0x00.0x00.0x00.0x00 | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | 投射式電容觸控面板(PCAP) | |
| 表面 | 亮面 (Glare) | |
| 螺絲扭力 | M2 Min:1.4 Max:2.2 (Unit, Kgf.cm) M3 Min:2.0 Max:2.4 (Unit, Kgf.cm) |
|
| 組裝說明 | 利用邊緣的鑰匙孔進行固定與支撐。 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 標準值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電壓 | VDD | 3 | 3.3 | 3.6 | V |
| PCAP電源電壓 | USB_VDD 5V | 4.4 | 5 | 5.5 | V |
| I VDD 5V | — | 95 | 145 | mA | |
| 高準位輸入電壓 | VIH | 0.7 VDD | - | VDD | V |
| 低準位輸入電壓 | VIL | 0 | - | 0.3 VDD | V |
| 供電電流 | IVDD | - | 385 | 424 | mA |
Pin功能定義
1.LCM PIN腳定義 (CON1)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1-2 | VDD | Power supply: + 3.3V |
| 3-4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input |
| 6 | Link0+ | 0+ LVDS differential data input |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input |
| 9 | Link1+ | 1+ LVDS differential data input |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input |
| 12 | Link2+ | 2+ LVDS differential data input |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input |
| 15 | CLKIN+ | + LVDS differential clock input |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input |
| 18 | Link3+ | 3+ LVDS differential data input |
| 19 | MODE | LVDS 6/8 bit select function control, Low or NC →6bit Input Mode; High →8bit Input Mode |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
2.CON2
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1-2 | VLED 12V | 12V input |
| 3-4 | GND | Ground |
| 5 | BLEN | Backlight ON-OFF |
| 6 | LED PWM | Light Dimming Control (PWM) Input Voltage (Low active) |
3. CON3
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1-3 | NC | No connection |
| 4 | Vss | Power ground. |
| 5-8 | NC | No connection |
| 9 | RESET | RST |
| 10 | USB_D- | D- |
| 11 | USB_D+ | D+ |
| 12 | USB_VDD 5V | Power supply |
