產品敘述
WF35LTZACDNN0是一款具有廣視角的3.5吋薄膜液晶顯示器（TFT LCD）。它具有320 x 240 dots的解析度和4:3的長寬比。此TFT顯示器採用O-Film技術以擴大其視角，滿足客戶產品廣視角的需求。模組尺寸為76.84 × 63.84 mm，有效顯示區尺寸(AA)為70.08 × 52.56 mm。WF35LTZACDNN0 TFT顯示器採用HX8238驅動IC，支援24-bit RGB介面。它採用防眩光表面。
目前市場上工業應用產品所使用的TFT-LCD玻璃大多是TN-LCD類型。然而，TN-LCD玻璃有個缺點是灰階反轉現象明顯，也就是顯示器從零灰階(黑色)到255灰階(白色)理論上應該是灰階數越高則越亮，但是液晶顯示器在某個大角度的時候有可能看到低灰階反而比高灰階還亮，也就是看到類似黑白反轉的現象，此現象稱之為灰階反轉。華凌光電提供的標準TFT模組可以增加視角改善灰階反轉現象，因此O Film TFT是工業領域中廣視角的最佳選擇之一。
此模組亮度為300 cd/m²（典型值），對比度為350:1（典型值）。LCM供電電壓範圍從3.3V到3.0V，典型值為3.3V。它可以在-20°C至+70°C的溫度下運作，儲存溫度範圍為-30°C至+80°C。

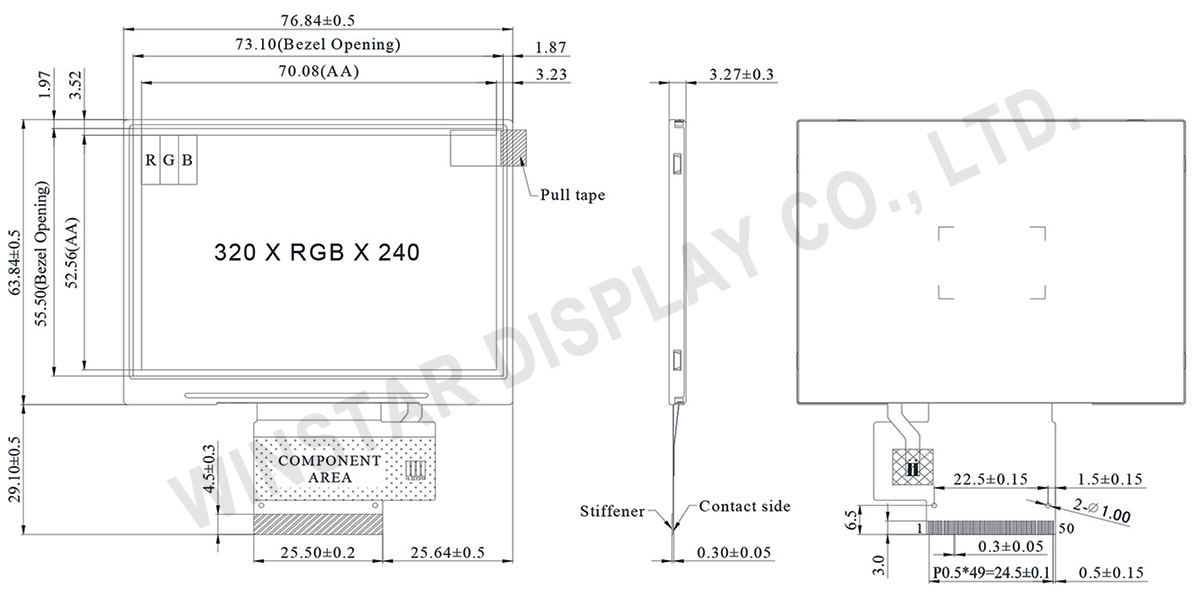

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.5 | 吋 |
| 點陣(解析度) | 320 × RGB × 240 (TFT) | dots |
| 模組尺寸 | 76.84(W) × 63.84(H) × 3.27(D) | mm |
| 有效區域 | 70.08 × 52.56 | mm |
| 點間距 | 0.073 × 0.219 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 背光類型 | LED, 平常白 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| TFT驅動IC | HX8238 | |
| TFT介面 | 24-bit RGB | |
| 長寬比 | 4:3 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | － | 8.6 | 15 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | LED- | Power for LED backlight cathode |
| 2 | LED- | Power for LED backlight cathode |
| 3 | LED+ | Power for LED backlight anode |
| 4 | LED+ | Power for LED backlight anode |
| 5 | NC | No connect |
| 6 | NC | No connect |
| 7 | NC | No connect |
| 8 | /RESET | Hardware reset |
| 9 | SPENA | Chip select pin of serial interface |
| 10 | SPCLK | Clock pin of serial interface (SPCK) |
| 11 | SPDAT | Data input pin in serial mode(SPDA) |
| 12 | B0 | Data bus |
| 13 | B1 | Data bus |
| 14 | B2 | Data bus |
| 15 | B3 | Data bus |
| 16 | B4 | Data bus |
| 17 | B5 | Data bus |
| 18 | B6 | Data bus |
| 19 | B7 | Data bus |
| 20 | G0 | Data bus |
| 21 | G1 | Data bus |
| 22 | G2 | Data bus |
| 23 | G3 | Data bus |
| 24 | G4 | Data bus |
| 25 | G5 | Data bus |
| 26 | G6 | Data bus |
| 27 | G7 | Data bus |
| 28 | R0 | Data bus |
| 29 | R1 | Data bus |
| 30 | R2 | Data bus |
| 31 | R3 | Data bus |
| 32 | R4 | Data bus |
| 33 | R5 | Data bus |
| 34 | R6 | Data bus |
| 35 | R7 | Data bus |
| 36 | HSYNC | Line synchronization signal |
| 37 | VSYNC | Frame synchronization signal |
| 38 | DCLK | Dot-clock signal and oscillator source |
| 39 | NC | No connect |
| 40 | NC | No connect |
| 41 | VCC | Power Supply |
| 42 | VCC | Power Supply |
| 43 | NC | No connect |
| 44 | NC | No connect |
| 45 | NC | No connect |
| 46 | NC | No connect |
| 47 | NC | No connect |
| 48 | SEL2 | Input pin to select input interface mode |
| 49 | SEL1 | Input pin to select input interface mode |
| 50 | SEL0 | Input pin to select input interface mode |
| 51 | NC | No connect |
| 52 | DE | Display enable pin from controller. Internal pull high Connect to VCCIO or floating if not used |
| 53 | DGND | System ground pin of the IC. Connect to system ground. |
| 54 | AVSS | Grounding for analog circuit -Connect to system ground |
