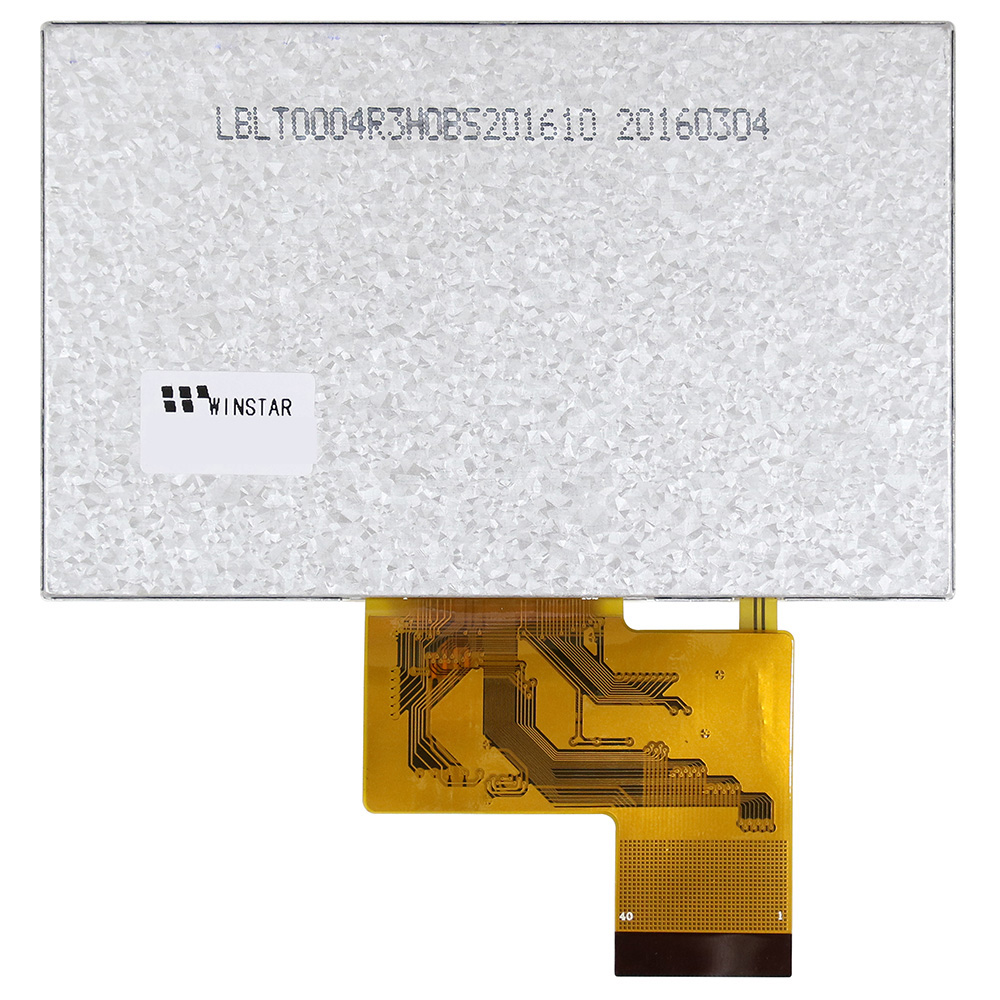

產品敘述
WF43VSZAEDNT0是一款4.3吋O-Film廣視角TFT觸控顯示屏,具有480×272像素的解析度和550 cd/m2的高亮度。此模組內置ST7282-G4-1L驅動IC,支持24位RGB介面。此款顯示器搭載電阻式觸控面板(RTP),是多種顯示應用的理想選擇。
WF43VSZAEDNT0的電源電壓(VCC)為3.1V至3.5V,典型值為3.3V,其表面採用防眩光玻璃,具有16:9長寬比。此款TFT LCD的工作溫度範圍為-20℃至+70℃,儲存溫度範圍為-30℃至+80℃。

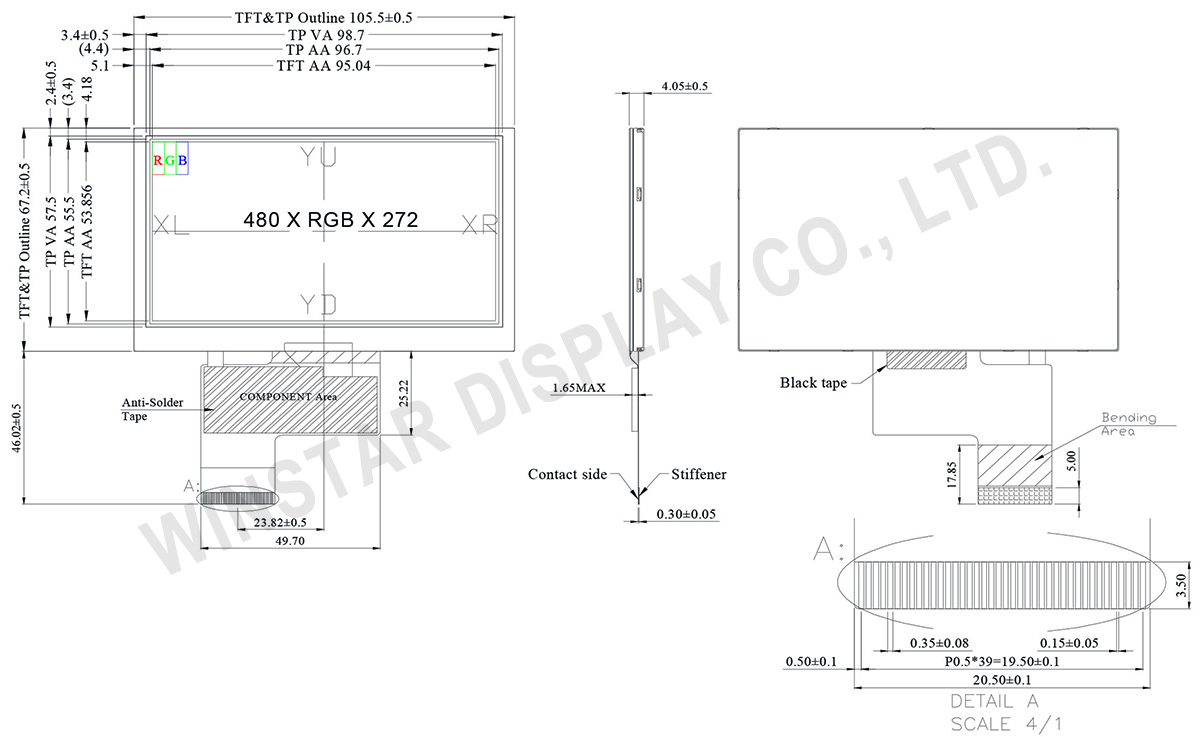

規格圖
產品規格
Pin功能定義
Pin |
符號 |
功能說明 |
1 |
VLED- |
Power for LED backlight cathode |
2 |
VLED+ |
Power for LED backlight anode |
3 |
GND |
Power ground |
4 |
VDD |
Power voltage |
5 |
R0 |
Red data (LSB) |
6~11 |
R1~R6 |
Red data |
12 |
R7 |
Red data (MSB) |
13 |
G0 |
Green data (LSB) |
14~19 |
G1~G6 |
Green data |
20 |
G7 |
Green data (MSB) |
21 |
B0 |
Blue data (LSB) |
22~27 |
B1~B6 |
Blue data |
28 |
B7 |
Blue data (MSB) |
29 |
GND |
Power ground |
30 |
CLK |
Pixel clock |
31 |
DISP |
Display on/off |
32 |
HSYNC |
Horizontal sync signal; negative polarity |
33 |
VSYNC |
Vertical sync signal; negative polarity |
34 |
DE |
Data Enable |
35 |
NC |
No connection |
36 |
GND |
Power ground |
37 |
XR |
Right electrode |
38 |
YD |
Down electrode |
39 |
XL |
Left electrode |
40 |
YU |
Top electrode |
規格說明
項目 |
規格 |
單位 |
顯示尺寸(對角線) |
4.3 |
吋 |
點陣(解析度) |
480 x RGB x 272(TFT) |
dots |
模組尺寸 |
105.5(W) x 67.2(H) x 4.05(D) |
mm |
有效區域 |
95.04 x 53.856 |
mm |
點間距 |
0.066 x 0.198 |
mm |
LCD類型 |
TFT, 正常白, 透射性 |
視角 |
12點鐘方向 |
灰階反轉 |
6點鐘方向 |
長寬比 |
16:9 |
驅動IC |
ST7282-G4-1L |
介面 |
24-bit RGB |
背光類型 |
LED, 正常白 |
觸控面板類型 |
RTP電阻式觸控面板 |
表面 |
防眩光 (Anti-Glare) |
最大絕對額定值
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
工作溫度 |
TOP |
-20 |
- |
+70 |
℃ |
儲存溫度 |
TST |
-30 |
- |
+80 |
℃ |
電氣特性
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
邏輯電源 |
VCC |
3.1 |
3.3 |
3.5 |
V |
電源電流 |
ICC |
- |
22 |
33 |
mA |
