產品敘述

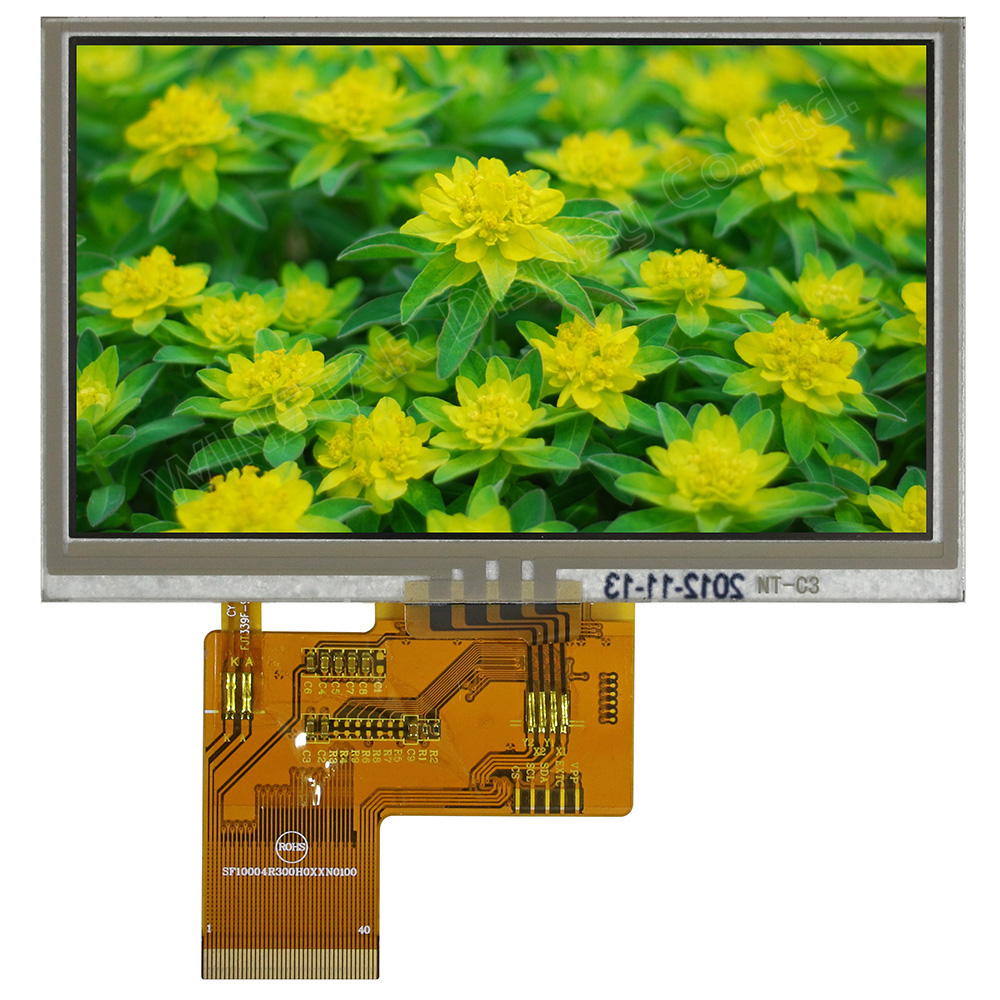

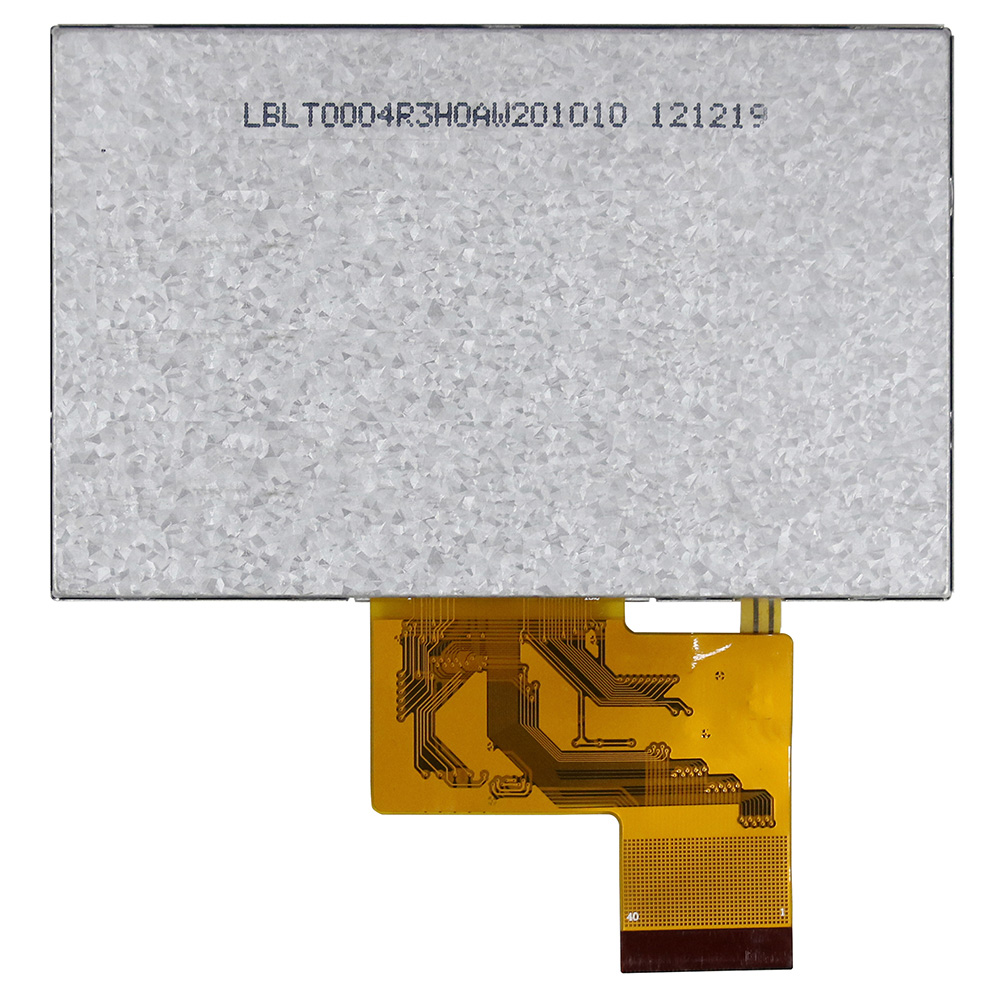

WF43VTZAEDNT0 為4.3吋彩色廣視角TFT LCD模組配備電阻式觸控面板(RTP)，具有480x272像素的解析度和16:9的長寬比。它採用O-Film技術，可提供更寬的視角並克服灰階反轉問題。顯示器採用 ST7282驅動IC，支援24-bit RGB介面，並具有防眩光表面，非常適用在需要廣視角的工控領域的產品應用。此模組的典型亮度為250 cd/m²，對比度為500:1。供應電壓範圍為 3.1V 至 3.5V，典型值為 3.3V。它可在 -20°C 至 +70°C 的溫度下運作，儲存溫度範圍為 -30°C 至 +80°C。
對於TFT 產品應用越來越多的客戶需求廣視角功能，華凌光電推出TFT O-Film 產品系列滿足客戶在工業領域中產品應用需求。目前市場上的TFT 顯示器具有廣視角功能的產品有MVA (Multi-domain Vertical Alignment) 與IPS (In-Plane Switching)以及O-Film TFT等技術。相較於MVA與IPS TFT技術而言，O-Film TFT是最具有價格優勢的TFT廣視角產品。更重要的事，市場上MVA與 IPS TFT 的規格是比較適合消費性產品應用(例如:平板與智慧手機)，規格反而不適合工控產品使用。
目前市場上工業應用產品所使用的TFT-LCD 玻璃大多是TN-LCD 類型。然而，TN-LCD 玻璃有個缺點是灰階反轉現象明顯，也就是顯示器從 0 灰階(黑色)到 255 灰階(白色)理論上應該是灰階數越高則越亮，但是液晶顯示器在某個大角度的時候有可能看到低灰階反而比高灰階還亮，也就是看到類似黑白反轉的現象，這種現象稱之為灰階反轉。華凌光電推出的 O-Film TFT模組 產品可以增加視角改善灰階反轉現象，因而O-Film TFT是工業領域中廣視角的最佳選擇之一。

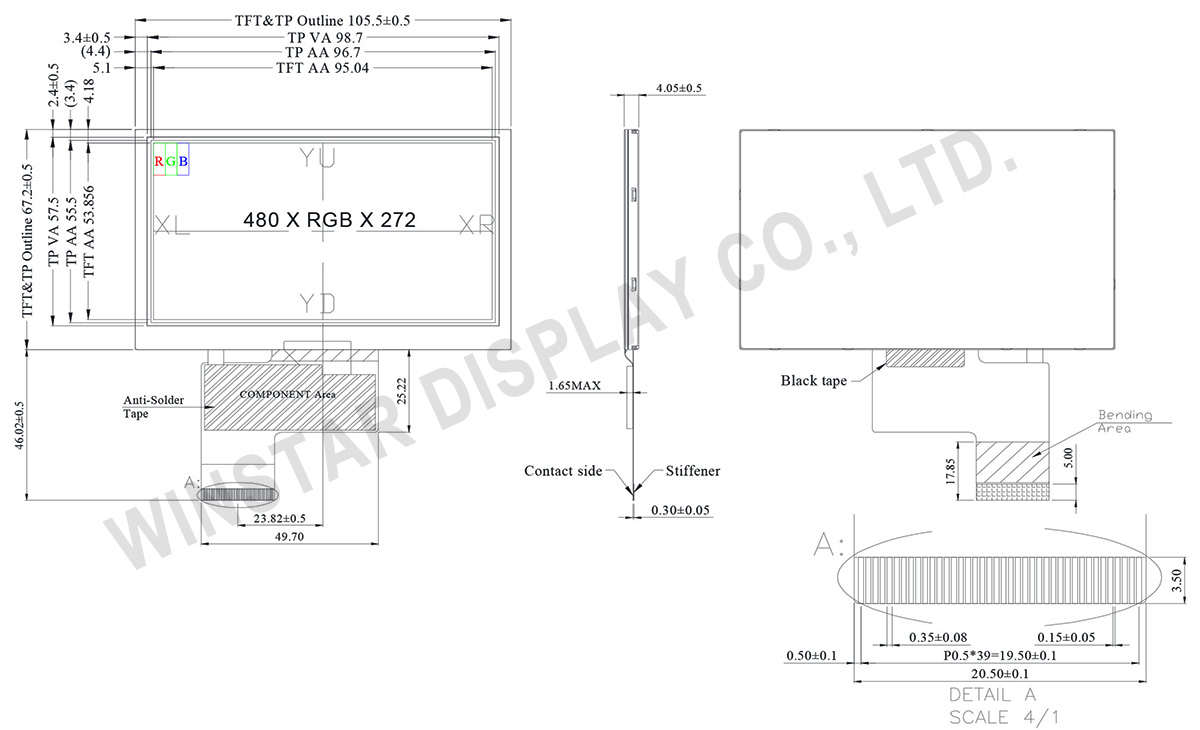

規格圖
產品規格
Pin功能定義
LCM PIN Definition
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data (MSB) |
| 13 | G0 | Green data (LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data (MSB) |
| 21 | B0 | Blue data (LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data (MSB) |
| 29 | GND | Power ground |
| 30 | CLK | Pixel clock |
| 31 | DISP | Display on/off |
| 32 | HSYNC | Horizontal sync signal; negative polarity |
| 33 | VSYNC | Vertical sync signal; negative polarity |
| 34 | DE | Data Enable |
| 35 | NC | No connection |
| 36 | GND | Power ground |
| 37 | XR | Right electrode |
| 38 | YD | Down electrode |
| 39 | XL | Left electrode |
| 40 | YU | Top electrode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 × RGB × 272 (TFT) | dots |
| 模組尺寸 | 105.5(W) × 67.2(H) × 4.05(D) | mm |
| 有效區域 | 95.04 × 53.856 | mm |
| 點間距 | 0.066 × 0.198 | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 長寬比 | 16:9 | |
| TFT驅動IC | ST7282 | |
| 介面 | 24-bit RGB | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | RTP 電阻式觸控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯供電電壓 | Vcc | － | 3.0 | 3.3 | 3.5 | V |
| 數字運算電流 | Icc | - | - | 22 | 33 | mA |
