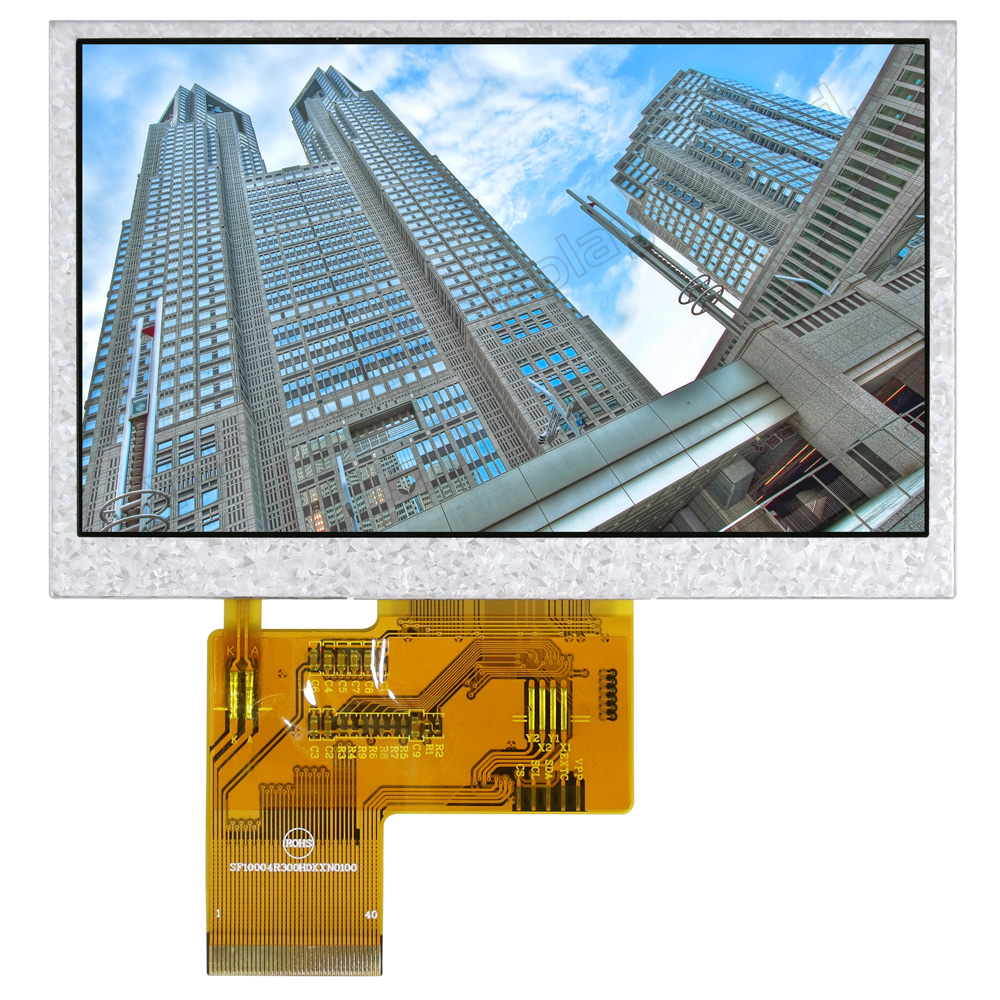

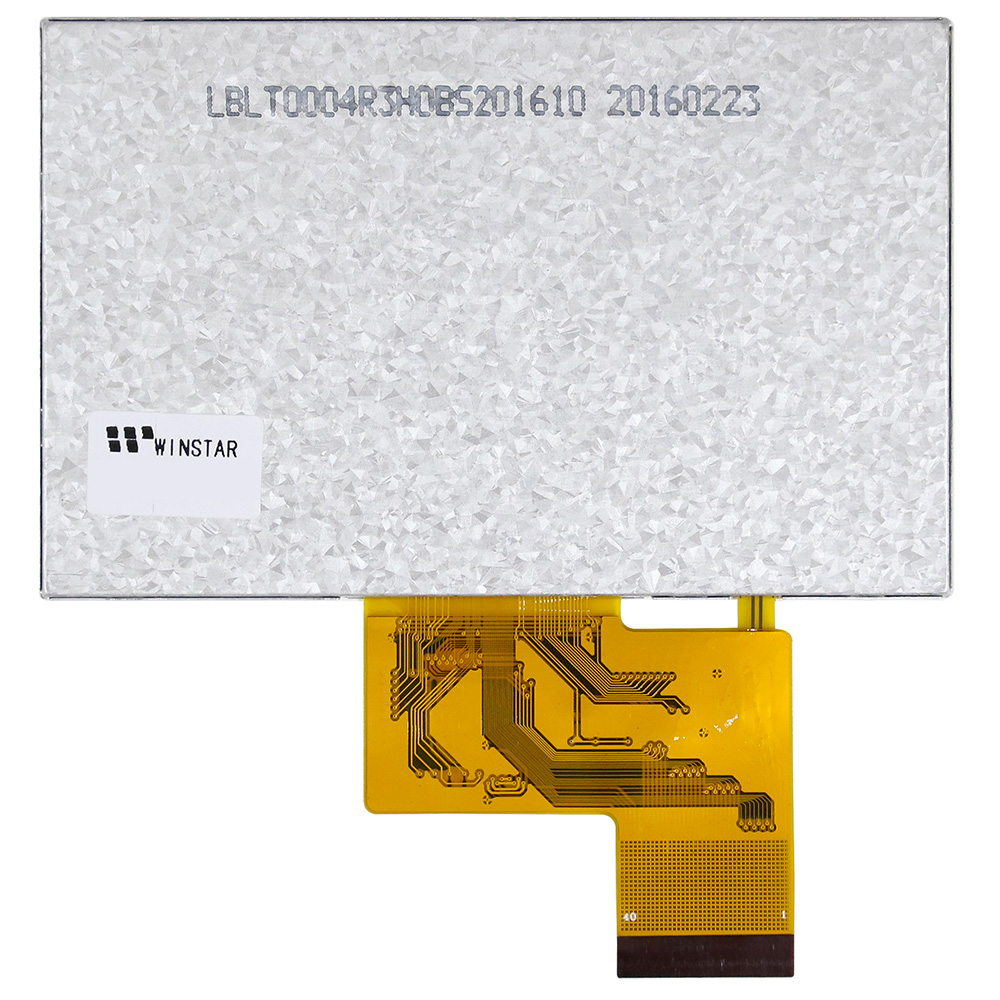

產品敘述

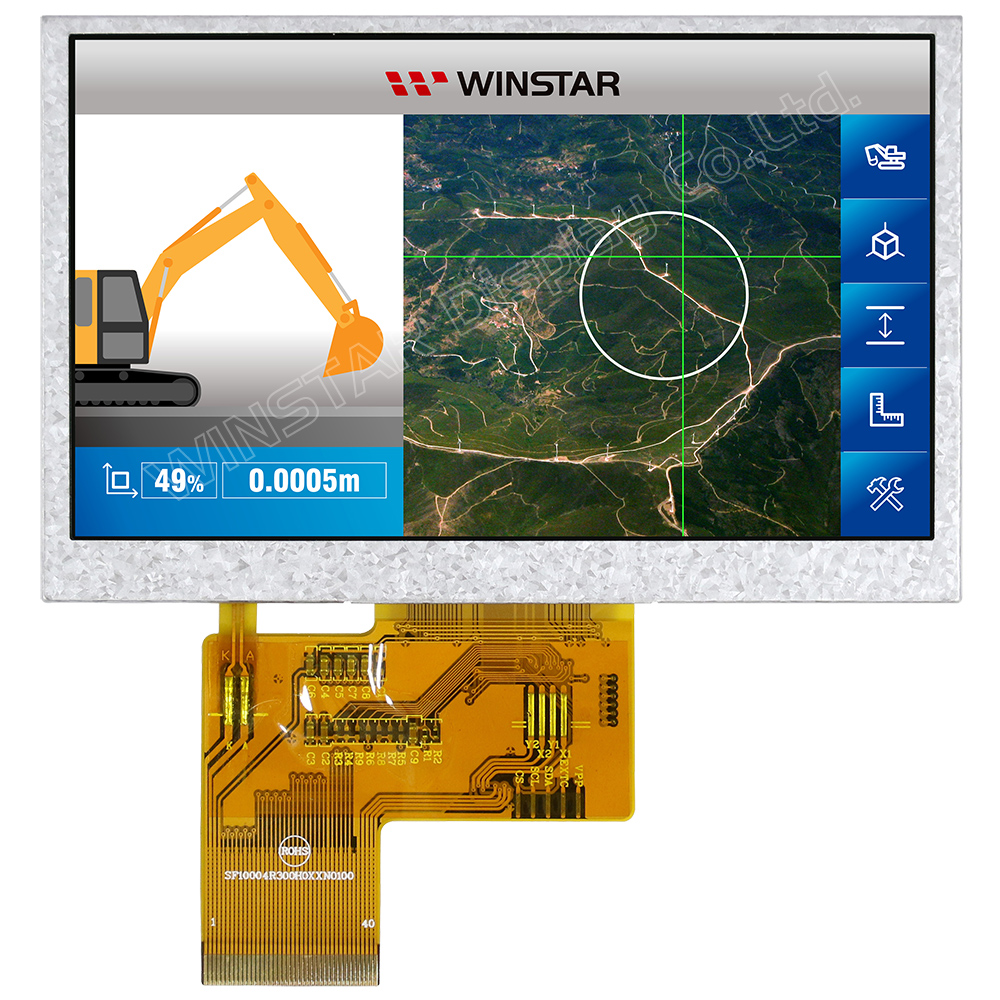

WF43VSZAEDNN0是一款4.3吋的高亮度TFT液晶顯示器模組。其具有800 cd/m2的高亮度，以及480×272像素的解析度，同時此顯示器採用O-film技術，可呈現清晰寬視角。其模組內置ST7282驅動IC，支持24位RGB介面。WF43VSZAEDNN0是WF43HSZAEDNNB的替代方案，WF43HSZAEDNNB採用華映公司的TFT面板，目前供貨狀況不明確，WF43HSZAEDNNB已經EOL。
此TFT LCD的電源電壓（VCC）為3.1V至3.5V，典型值為3.3V。它採用防眩光玻璃表面，屏幕長寬比為16:9，其工作溫度範圍落在-20℃至+70℃，儲存溫度範圍為-30℃至+80℃。

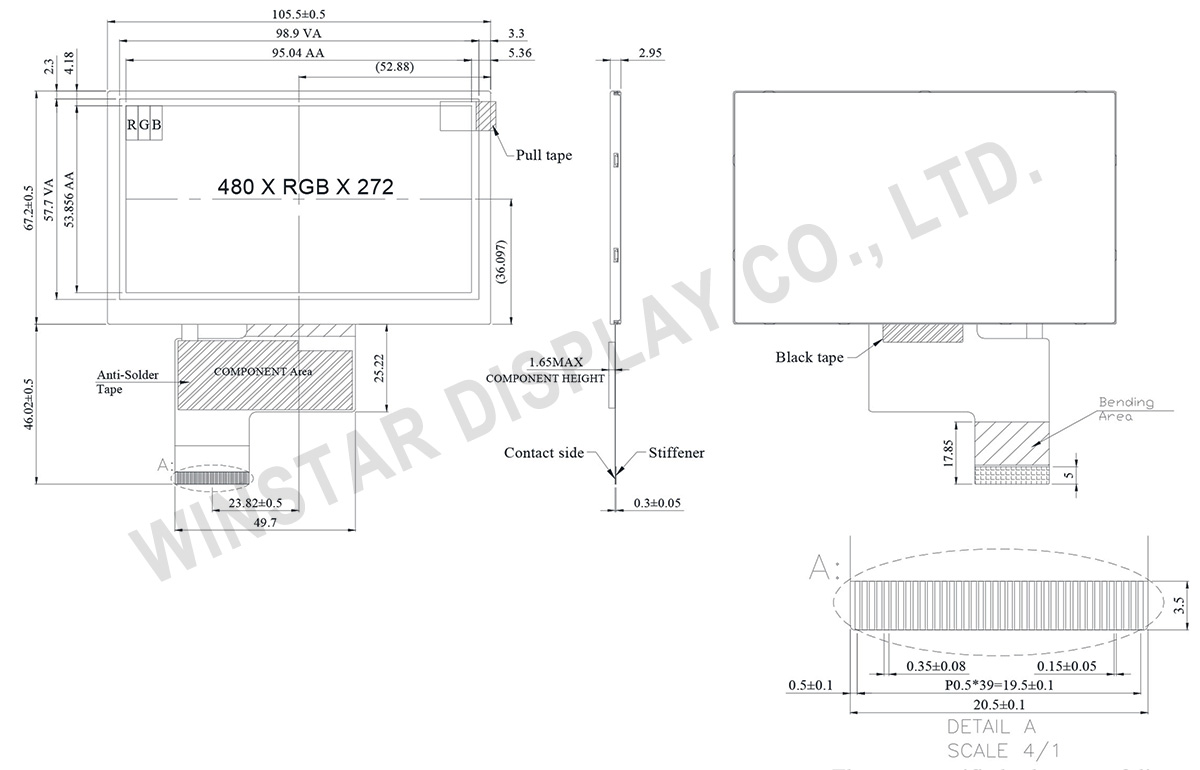

規格圖
產品規格
Pin功能定義
LCM PIN Definition
| Pin |
符號 |
功能說明 |
| 1 |
VLED- |
Power for LED backlight cathode |
| 2 |
VLED+ |
Power for LED backlight anode |
| 3 |
GND |
Power ground |
| 4 |
VCC |
Power voltage |
| 5 |
R0 |
Red data (LSB) |
| 6 |
R1 |
Red data |
| 7 |
R2 |
Red data |
| 8 |
R3 |
Red data |
| 9 |
R4 |
Red data |
| 10 |
R5 |
Red data |
| 11 |
R6 |
Red data |
| 12 |
R7 |
Red data (MSB) |
| 13 |
G0 |
Green data (LSB) |
| 14 |
G1 |
Green data |
| 15 |
G2 |
Green data |
| 16 |
G3 |
Green data |
| 17 |
G4 |
Green data |
| 18 |
G5 |
Green data |
| 19 |
G6 |
Green data |
| 20 |
G7 |
Green data (MSB) |
| 21 |
B0 |
Blue data (LSB) |
| 22 |
B1 |
Blue data |
| 23 |
B2 |
Blue data |
| 24 |
B3 |
Blue data |
| 25 |
B4 |
Blue data |
| 26 |
B5 |
Blue data |
| 27 |
B6 |
Blue data |
| 28 |
B7 |
Blue data (MSB) |
| 29 |
GND |
Power ground |
| 30 |
CLK |
Pixel clock |
| 31 |
DISP |
Display on/off |
| 32 |
HSYNC |
Horizontal sync signal; negative polarity |
| 33 |
VSYNC |
Vertical sync signal; negative polarity |
| 34 |
DE |
Data Enable |
| 35 |
NC |
No connection |
| 36 |
GND |
Power ground |
| 37 |
NC |
No connection |
| 38 |
NC |
No connection |
| 39 |
NC |
No connection |
| 40 |
NC |
No connection |
規格說明
| 項目 |
規格 |
單位 |
| 顯示尺寸(對角線) |
4.3 |
吋 |
| 點陣(解析度) |
480 x RGB x 272(TFT) |
dots |
| 模組尺寸 |
105.5(W) x 67.2(H) x 2.95(D) |
mm |
| 有效區域 |
95.04 x 53.856 |
mm |
| 點間距 |
0.066 x 0.198 |
mm |
| LCD類型 |
TFT, 正常白, 透射 |
| 長寬比 |
16:9 |
| 驅動IC |
ST7282 |
| 介面 |
24-bit RGB |
| 背光類型 |
LED, 正常白 |
| 觸控面板類型 |
無觸控面板 |
| 表面 |
防眩光 |
最大絕對額定值
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 工作溫度 |
TOP |
-20 |
－ |
+70 |
℃ |
| 儲存溫度 |
TST |
-30 |
－ |
+80 |
℃ |
電氣特性
作業條件
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 邏輯電源電壓 |
Vcc |
3.1 |
3.3 |
3.5 |
V |
| 數位工作電流 |
ICC |
|
22 |
33 |
mA |
