WF40ESWAA6DNG0 是一款高亮度 4 吋正方形 IPS TFT LCD 顯示模組,搭載投射式電容觸控面板(PCAP)。擁有 480 x 480 像素解析度,提供生動的色彩和卓越的影像清晰度。其典型亮度為 800 nits,對比度為 800:1,即使在強光下也能提供銳利且穩定的顯示,適用於需要良好可視性的應用場合。
此模組內建 ST7701S 驅動 IC,並支援 24 位元 RGB 介面,確保平穩且高品質的顯示效果。其操作電壓範圍為 2.5V 至 3.6V(典型值:2.8V),可靈活應用於各種設計中。此外,該模組擁有 -30℃ 到 +80℃ 的寬溫操作範圍,適合在惡劣環境下穩定運行。
在觸控應用方面,WF40ESWAA6DNG0 集成了 ST1633I PCAP 驅動 IC,支援 I2C 介面並實現 5 點電容觸控,提供靈敏且精確的用戶交互體驗。
WF40ESWAA6DNG0 非常適合各種應用,包括工業控制系統、便攜式測量儀器、戶外顯示屏和家庭自動化面板。其 800 nits 的亮度可在大多數光照條件下提供清晰可讀的顯示效果,適合在可視性至關重要的環境中使用,但對極端亮度的需求並不高。4 吋正方形的設計使其成為各種便攜式和緊湊型設備的多功能顯示解決方案。

| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.0 | 吋 |
| 點陣(解析度) | 480 × 3(RGB) × 480 | dots |

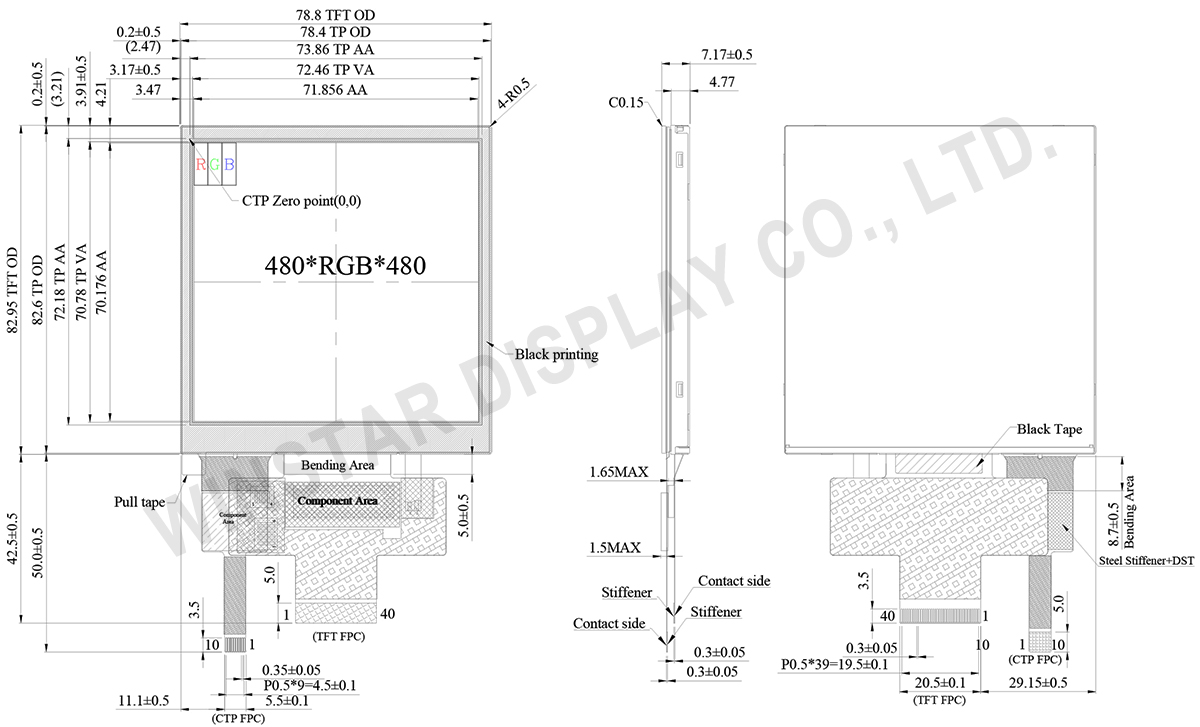

| 模組尺寸 | 78.8(H) × 82.95 (W) × 7.17 | mm |
| 有效區域 | 71.856(H) × 70.176 (V) | mm |
| 點間距 | 0.1497(H) × 0.1462(V) | mm |
| LCD類型 | TFT 全透 | |
| 視角 | 80/80/80/80 (IPS) | |
| 長寬比 | 1:1 | |
| 介面 | 24-bit RGB | |
| 驅動IC | ST7701S或相容IC | |
| 背光類型 | LED, 平常白 | |
| PCAP IC | ST1633I或相容IC | |
| PCAP介面 | I2C | |
| PCAP FW版本 | V01 | |
| 觸控面板類型 | PCAP電容式觸控面板 | |
| 表面 | 防眩光 | |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | - | +80 | ℃ |
| 儲存溫度 | TST | -30 | - | +80 | ℃ |
| 項目 | 符號 | 值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 介面供電電壓 | VCC | 2.5 | 2.8 | 3.6 | V |
| 驅動電流(白) | IVCC | - | 27 | 40.5 | mA |
| PCAP電源電壓 | VDDT | 2.8 | - | 3.3 | V |
| ICTP(mA) | - | 12.4 | 18.6 | mA | |
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power supply |
| 5 | R0 | Data bus |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | Data bus |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | Data bus |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: Serial clock input for SPI interface. |
| 30 | PCLK | Dot clock signal for RGB interface operation |
| 31 | CS | - A chip select signal Low: the chip is selected and accessible High: the chip is not selected and not accessible |
| 32 | HSYNC | Line synchronizing signal for RGB interface operation |
| 33 | VSYNC | Frame synchronizing signal for RGB interface operation |
| 34 | DE | Data enable signal for RGB interface operation Low: access enabled High: access inhibited |
| 35 | SDA | SDA: Serial data input/output bidirectional pin for SPI Interface. |
| 36 | RESET | - The external reset input - Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. |
| 37-40 | NC | No connect |
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.0V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connect |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connect |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connect |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
