產品敘述

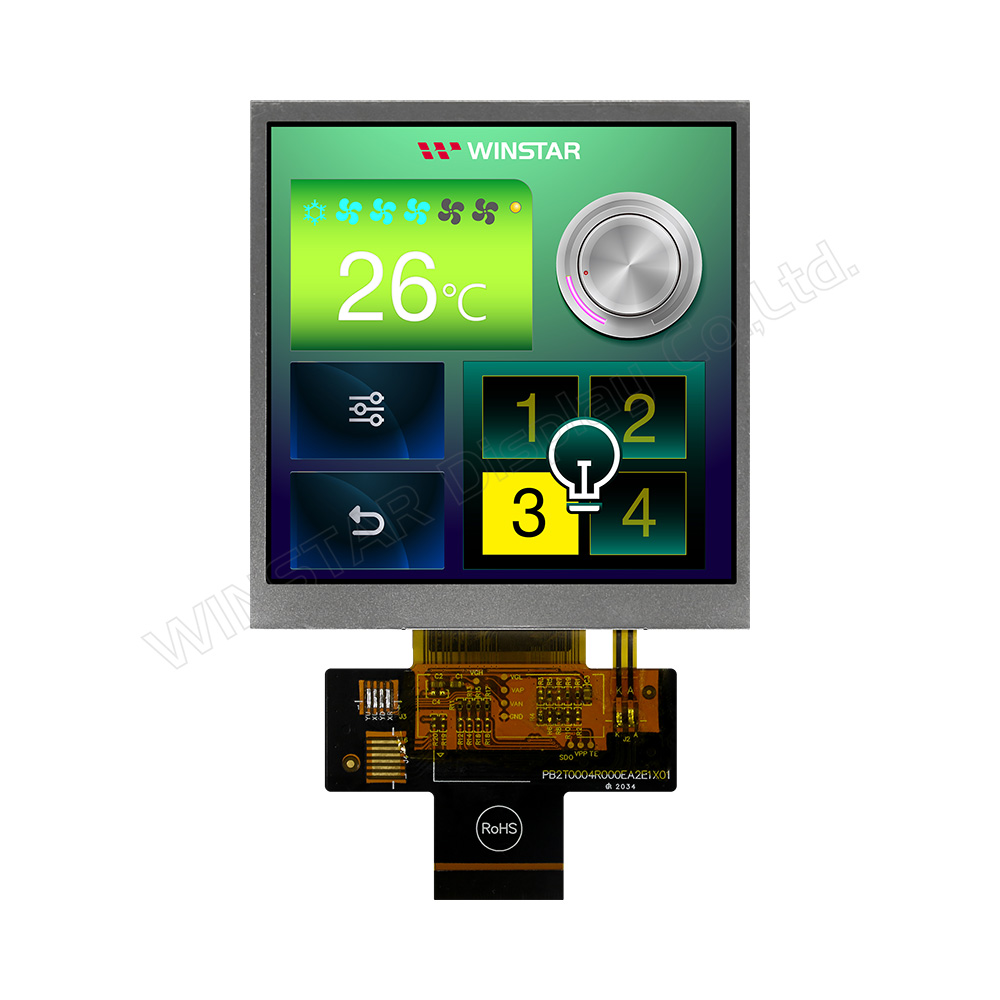

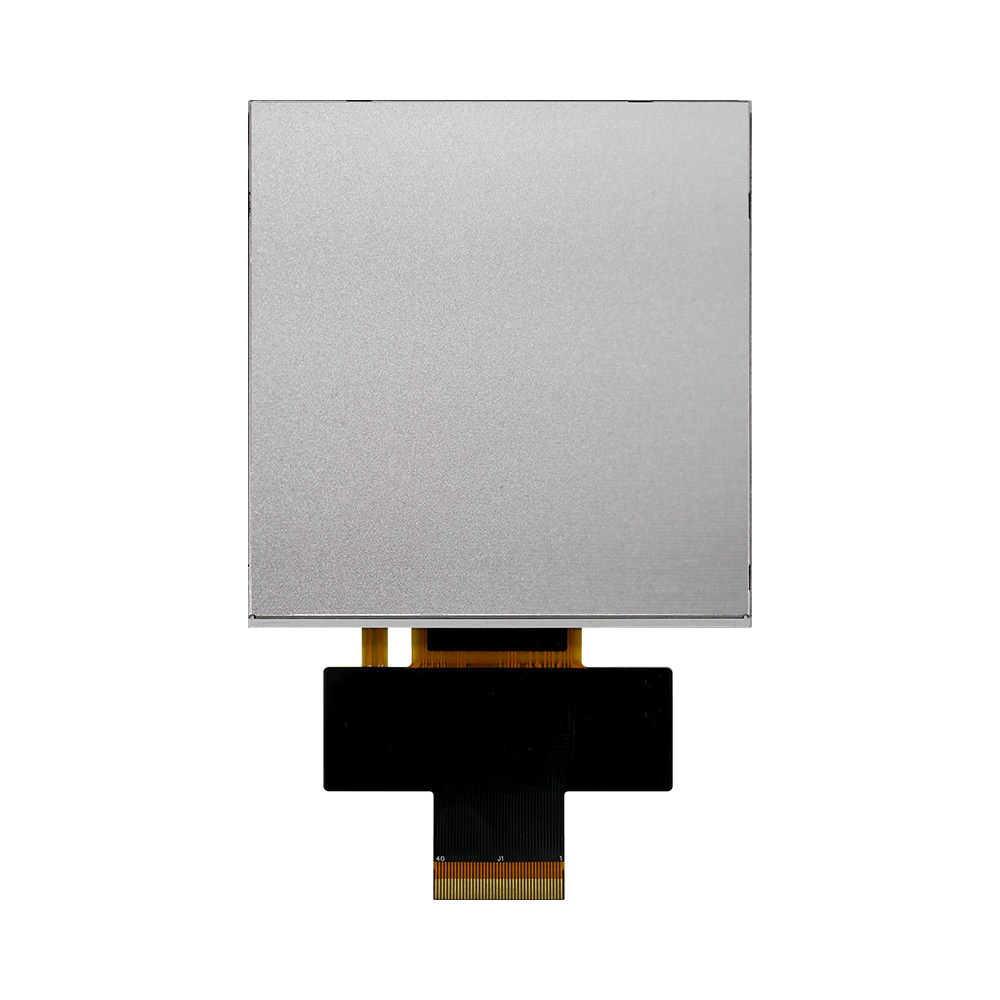

WF40ESWAA6DNN0 是一款高亮度 4吋 長寬比為1:1 方型 IPS TFT-LCD 模組；解析度 480 x 480 像素。此模組支援24-bit RGB介面採用IPS面板，具有廣視角 左：80度/ 右：80度/ 上：80度/ 下：80度 (典型值)，對比度800:1(典型值)，高亮度 1000 nits(典型值)。 如果客戶不需要高亮度可以考慮我們 WF40ETWAA6DNN0 (500 nits)。 此型號還提供投射式電容式觸控面板(PCAP)模組WF40ESWAA6DNG0以及電阻式觸控面板模組WF40ESWAA6DNT0。
WF40ESWAA6DNN0 模組搭配ST7701S驅動IC，Interface 供電電壓範圍為2.5V~3.6V，典型值為2.8V。WF40E型號工作溫度範圍-30℃~+80℃； 儲存工作範圍-30℃~+80℃。

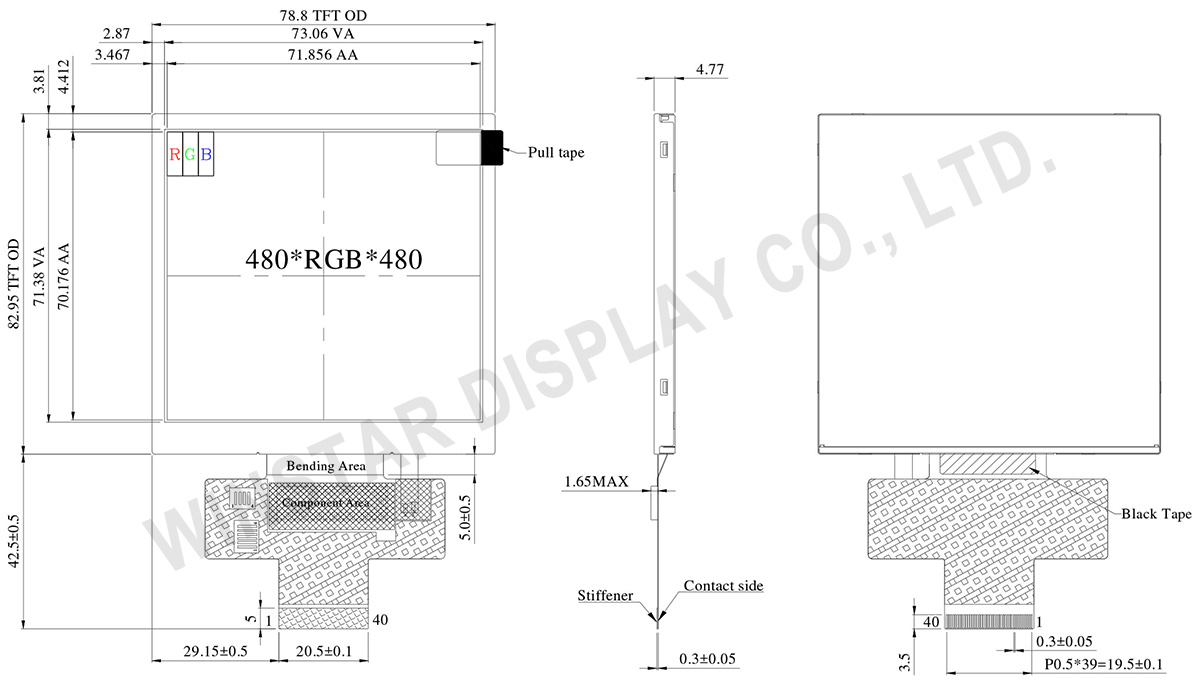

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.0 | 吋 |
| 點陣(解析度) | 480 × 3(RGB) × 480 | dots |
| 模組尺寸 | 78.8(H) × 82.95 (W) × 4.77 | mm |
| 有效區域 | 71.856(H) × 70.176 (V) | mm |
| 點間距 | 0.1497(H) × 0.1462(V) | mm |
| LCD類型 | IPS TFT 全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 1:1 | |
| 介面 | 24-bit RGB | |
| 驅動IC | ST7701S或相容IC | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
典型操作條件
| 項目 | 符號 | 值 | 單位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 介面供電電壓 | VCC | 2.5 | 2.8 | 3.6 | V |
| 驅動電流(白) | IVCC | - | 27 | 40.5 | mA |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power supply |
| 5 | R0 | Data bus |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | Data bus |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | Data bus |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: Serial clock input for SPI interface. |
| 30 | PCLK | Dot clock signal for RGB interface operation |
| 31 | CS | - A chip select signal Low: the chip is selected and accessible High: the chip is not selected and not accessible |
| 32 | HSYNC | Line synchronizing signal for RGB interface operation |
| 33 | VSYNC | Frame synchronizing signal for RGB interface operation |
| 34 | DE | Data enable signal for RGB interface operation Low: access enabled High: access inhibited |
| 35 | SDA | SDA: Serial data input/output bidirectional pin for SPI Interface. |
| 36 | RESET | - The external reset input - Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. |
| 37-40 | NC | No connect |
