Model No. WF40ESWAA6DNN0
►Boyut: 4 inç
►Çözünürlük : 480x480 dot
►Görünüm yönü: IPS
►Arayüz: RGB
►Sürücü Entegresi: ST7701S
►Kontrol Kartı : Hayır
►Parlaklık(cd/m²): 1000
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran : Dokunmatik Ekran olmadan
►Çalışma Sıcaklığı : -30~+80°C
WF40ESWAA6DNN0, 480 x 480 piksel çözünürlüğe sahip, 4 inçlik yüksek parlaklık IPS TFT-LCD modülüdür. Bu modül, 24 bit RGB arayüzünü destekler ve IPS paneli ile geniş görüş açısı sunar: Sol: 80°, Sağ: 80°, Üst: 80°, Alt: 80° (tipik değer), 800:1 kontrast oranı (tipik değer) ve 1000 nits parlaklık (tipik değer) sağlar. Panel, yansımasız bir yüzeye sahip olup 1:1 en-boy oranına sahiptir. Yüksek parlaklık gerekmiyorsa, WF40ETWAA6DNN0 (500 nits) modelimizi düşünebilirsiniz. Bu model, proje kapasitif dokunmatik panel (PCAP) olarak WF40ESWAA6DNG0 model numarasıyla ve rezistif dokunmatik panel seçeneği ile WF40ESWAA6DNT0 model numarasıyla da mevcuttur.
WF40ESWAA6DNN0 modülü, entegre ST7701S sürücü IC'si ile donatılmıştır ve arayüz besleme voltajı 2,5V ile 3,6V arasında değişir, tipik değer ise 2,8V'dir. WF40E modeli, -30℃ ile +80℃ arasındaki sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı da -30℃ ile +80℃ arasındadır.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut (Köşegen) | 4.0 | inç |
| Nokta Matrisi (Çözünürlük) | 480 × 3(RGB) × 480 | dots |

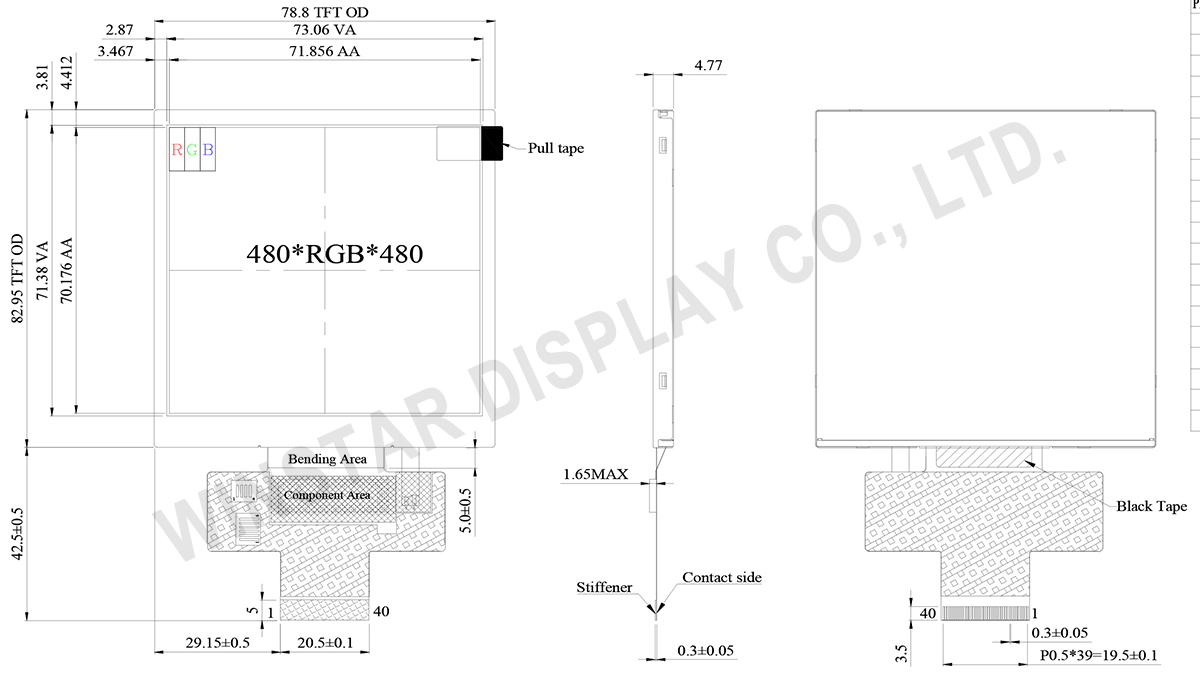

| Modül ölçüleri | 78.8(H) × 82.95 (W) × 4.77 | mm |
| Aktif alan | 71.856(H) × 70.176 (V) | mm |
| Nokta sıklığı | 0.1497(H) × 0.1462(V) | mm |
| LCD Tipi | TFT, Siyah, İletici | |
| Görünüm yönü | 80/80/80/80 (IPS) | |
| Görünüm Oranı | 1:1 | |
| Arayüz | 24-bit RGB | |
| Sürücü Entegresi | ST7701S veya eşdeğer | |
| Backlight Tipi | LED ,Beyaz | |
| Dokunmatik Panel | Dokunmatik Panel olmadan | |
| Yüzey | Parlama | |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -30 | － | +80 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +80 | ℃ |
| Kalem | Sembol | Standart Deger | Birim | ||
|---|---|---|---|---|---|
| Minumum Deger | Tipik Deger | Maksimum Deger | |||
| Interface Supply Voltage | VCC | 2.5 | 2.8 | 3.6 | V |
| Current for Driver(White) | IVCC | - | 27 | 40.5 | mA |
| Pin | Sembol | Fonksiyon |
|---|---|---|
| 1 | VLED- | Power for LED backlight cathode |
| 2 | VLED+ | Power for LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power supply |
| 5 | R0 | Data bus |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | Data bus |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | Data bus |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: Serial clock input for SPI interface. |
| 30 | PCLK | Dot clock signal for RGB interface operation |
| 31 | CS | - A chip select signal Low: the chip is selected and accessible High: the chip is not selected and not accessible |
| 32 | HSYNC | Line synchronizing signal for RGB interface operation |
| 33 | VSYNC | Frame synchronizing signal for RGB interface operation |
| 34 | DE | Data enable signal for RGB interface operation Low: access enabled High: access inhibited |
| 35 | SDA | SDA: Serial data input/output bidirectional pin for SPI Interface. |
| 36 | RESET | - The external reset input - Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. |
| 37-40 | NC | No connect |
