華凌的 5吋 UART 智慧型顯示器(型號:WL0F00050000FGFAASA00)專為工程師和開發者設計,結合先進的顯示技術與易於使用的開發工具,讓您輕鬆打造各式各樣的圖控物件。

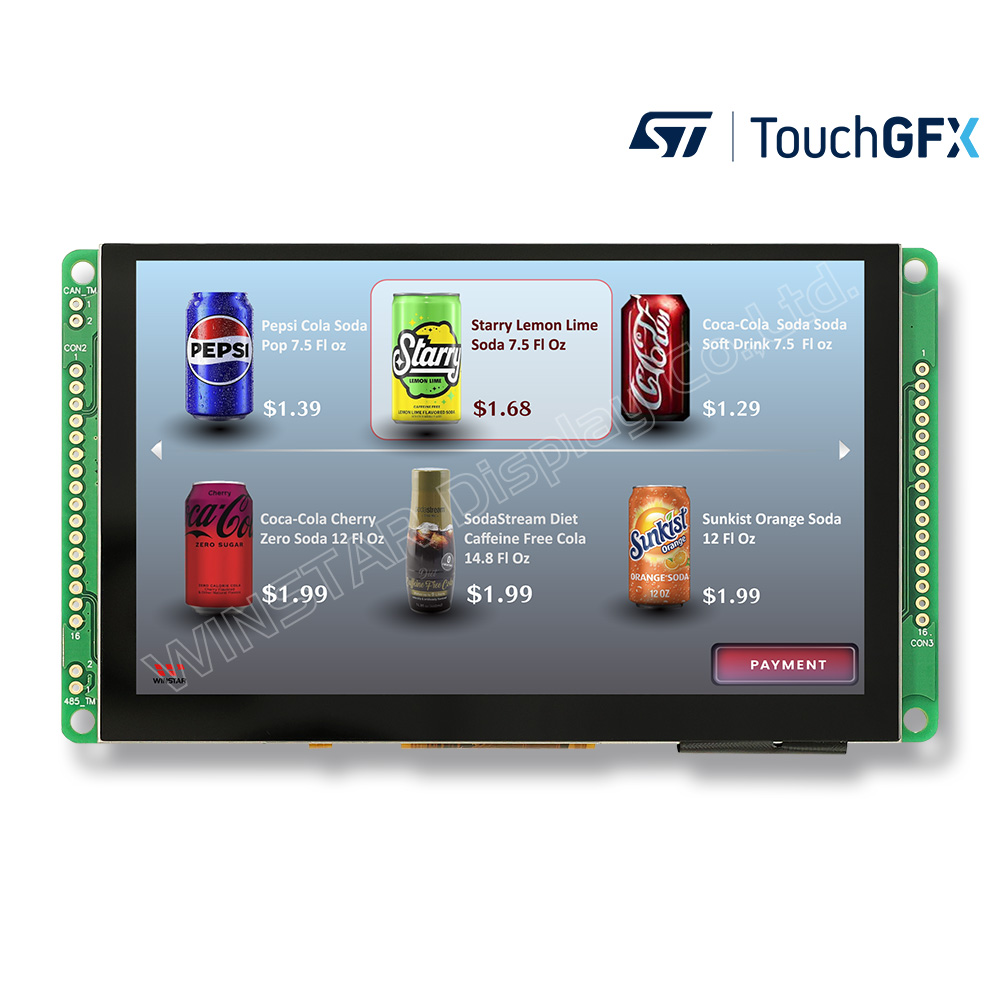

這款智能顯示器搭配了WINSTAR標準的 5" TFT LCD 模組 WF50FTWAGDNG0,顯示器採用IPS面板技術,視角方向寬廣(80/80/80/80度),具有 800×480 像素的解析度,並配備了電容式觸控面板。這樣的配置不僅提供了優質的顯示效果,還增強了使用者的交互體驗,讓您的應用更加靈活和便捷。
無論您是在開發嵌入式系統還是設計客製化的介面,WINSTAR 5吋 UART 智能顯示器都能為您提供可靠的支援,助您快速實現創意和功能。
如果您需要免費體驗 WINSTAR GUI Builder 應用軟體,歡迎聯絡我們。

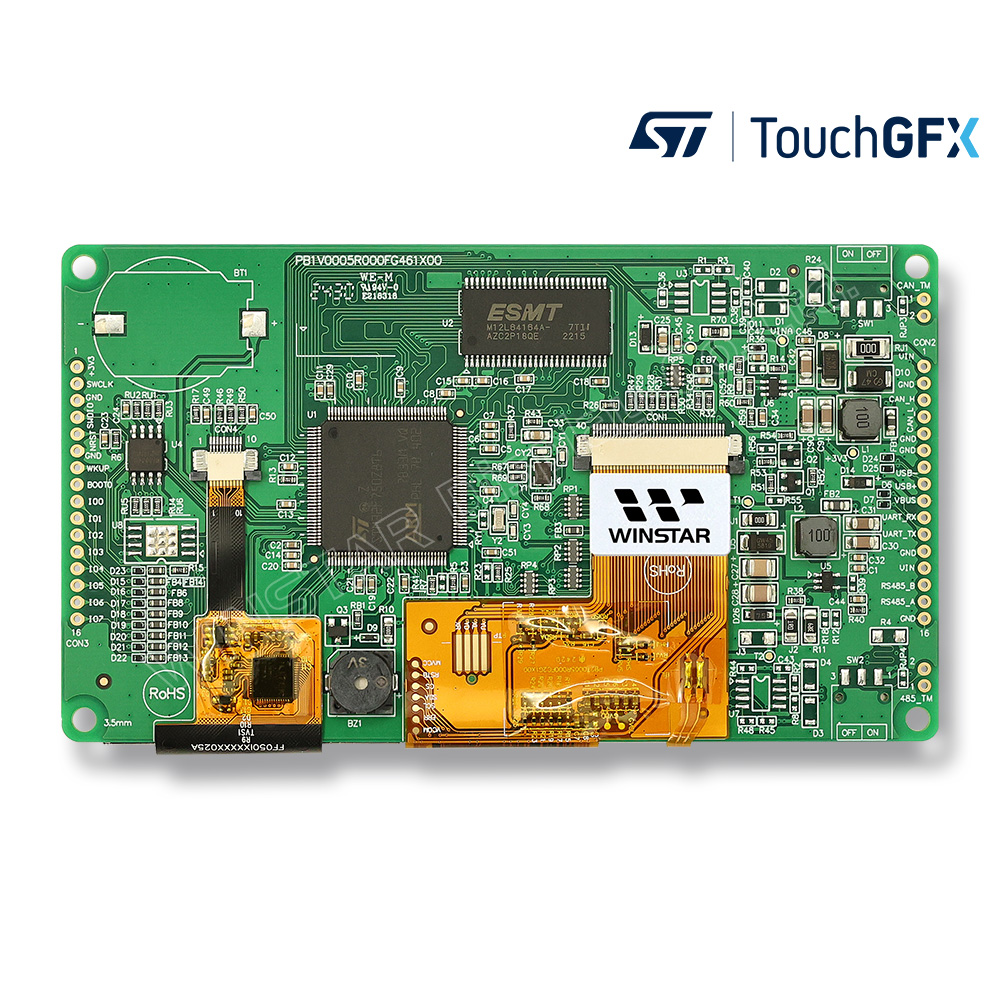

智能顯示UART系列採用STMicroelectronics(ST)的控制器設計,支援ST的開發工具,如TouchGFX和STM32CubeIDE。除了GUI builder外,您還可以使用ST工具設計WINSTAR智能顯示模組。
如果您已購買WINSTAR Smart Display,想要透過Touch GFX 自行開發的話,您可以透過網站與我們聯絡取得 initial code。
適合用於工業短距離應用,如咖啡機、智能家電、音響混音設備、自動販賣機等。
項目 | 標準值 | 單位 |
---|---|---|
工作電壓 | 5~28 | Vdc |
通訊介面 | UART | -- |
MCU | STM32F750 | N/A |
快閃記憶體 | 16 | MB |
尺寸 | 5.0 | 吋 |
解析度 | 800 × 3(RGB) × 480 | dots |

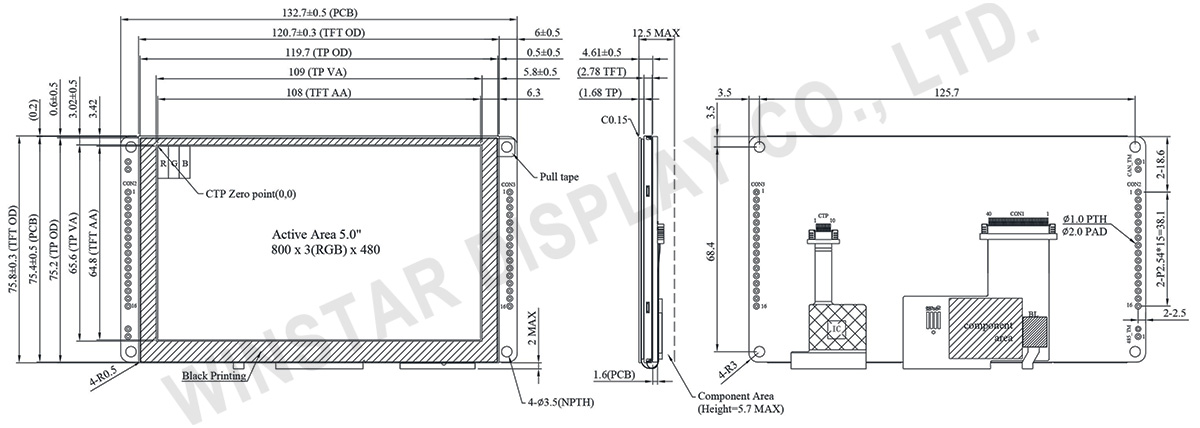

模組尺寸 | 132.7(W) × 75.8(H) × 12.5 (D) | mm |
有效尺寸 | 108(W) × 64.8 (H) | mm |
像素間距 | 0.135(W) × 0.135(H) | mm |
亮度 | 最小值: 300; 典型值: 400 | cd/m2 |
LCD類型 | TFT, 白色, 透射式 | |
視角 | 80/80/80/80 (IPS) | |
長寬比 | 15:9 | |
觸控面板 | 電容式觸控面板 (PCAP) | |
表面 | 亮面 |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
供電電壓 | VCC | 5 | 12 | 28 | V |
供電電流 | ICC | 610 | 240 | 110 | mA |
I/O pin 電壓 | -- | -- | -- | 3.3 | V |
項目 | 說明 |
---|---|
LCM | WF50FTWAGDNG0# |
PCBA | SV10005R000FG00N0102 |
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | VIN | Power supply 5V to 28V input | Input |
2 | GND | Power supply GND input | Input |
3 | Reserve | - | - |
4 | Reserve | - | - |
5 | GND | Power supply GND input | GND |
6 | GND | Power supply GND input | GND |
7 | Reserve | - | - |
8 | Reserve | - | - |
9 | VBUS | Power supply 5V input | Input |
10 | UART_RX | UART RX interface | I/O |
11 | UART_TX | UART TX interface | I/O |
12 | GND | Power supply GND input | Input |
13 | VIN | Power supply 5V to 28V input | Input |
14 | Reserve | - | - |
15 | Reserve | - | - |
16 | GND | Power supply GND input | Input |
Pin | 符號 | 功能說明 | 備註 |
---|---|---|---|
1 | +3V3 | 3.3V power for JTAG interface | Output |
2 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
3 | GND | GND for JTAG interface | Output |
4 | JTAG_SWDIO | Data pin for JTAG interface | I/O |
5 | NRST | Reset pin for JTAG interface | Input |
6 | GND | GND | Output |
7 | WKUP | WKup,ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
TTL signal voltage is 3.3V |
9 | IO0 | ADC,DAC,Timer,Event,I/O | TTL signal voltage is 3.3V |
10 | IO1 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
11 | IO2 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
12 | IO3 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
13 | IO4 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
14 | IO5 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
15 | IO6 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
16 | IO7 | RST,ADC,Event,I/O | TTL signal voltage is 3.3V |
