產品敘述

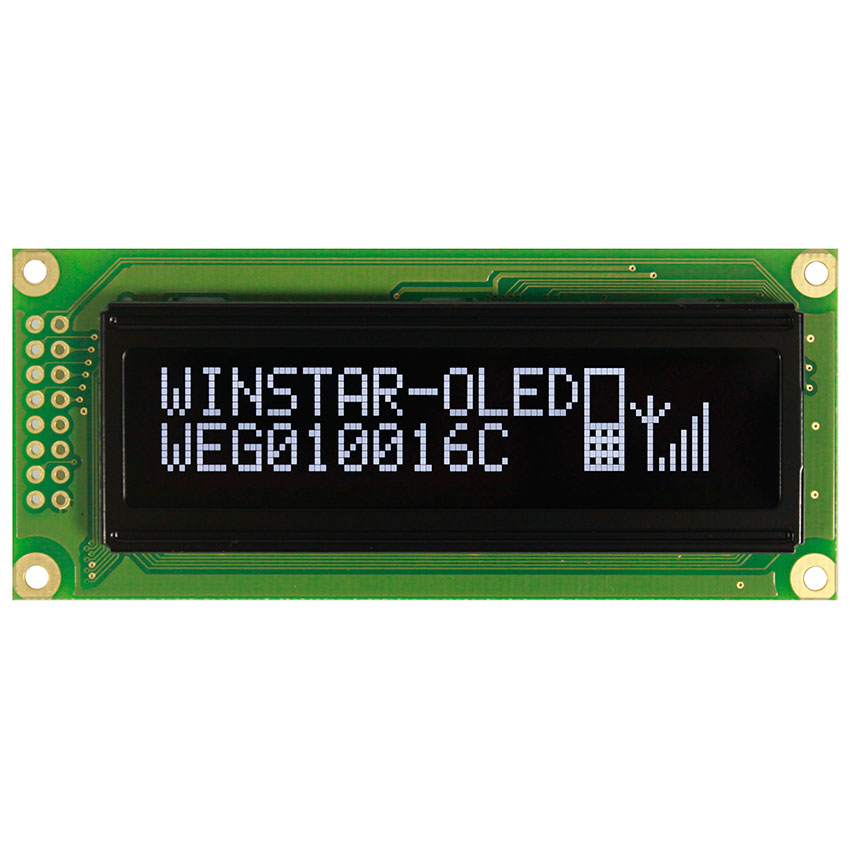

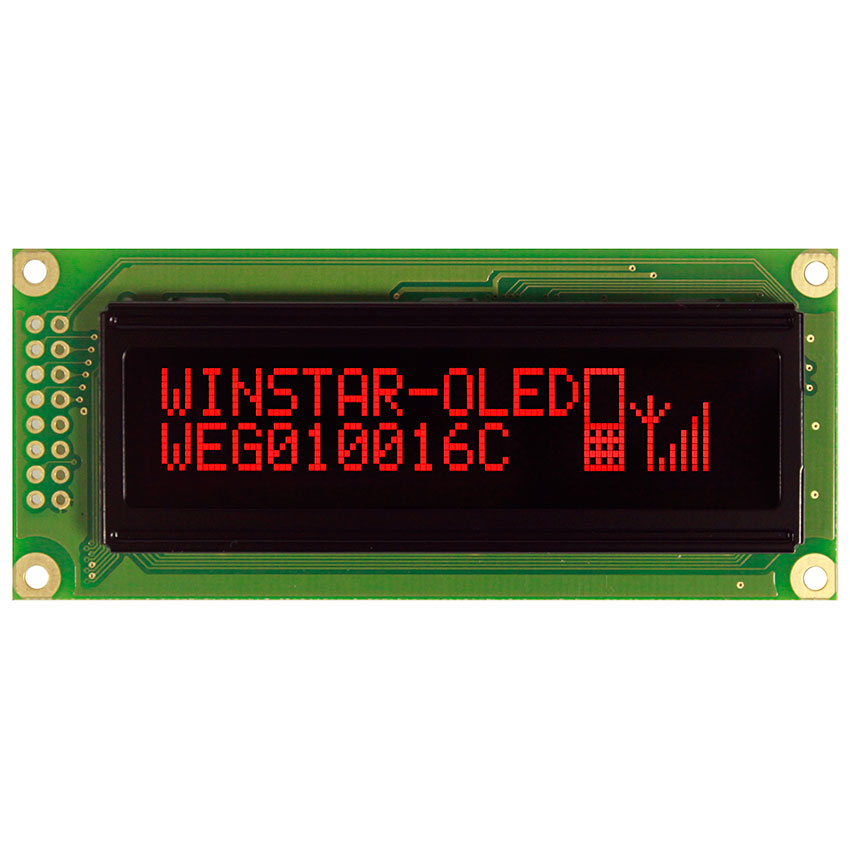

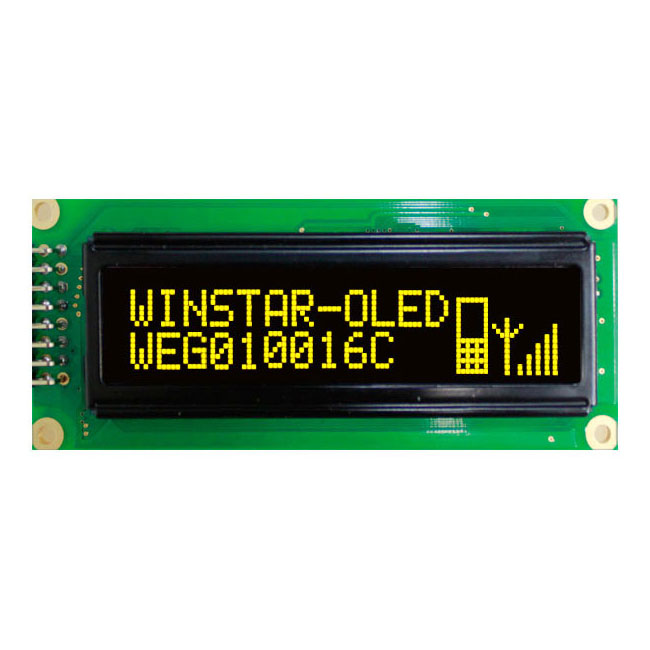

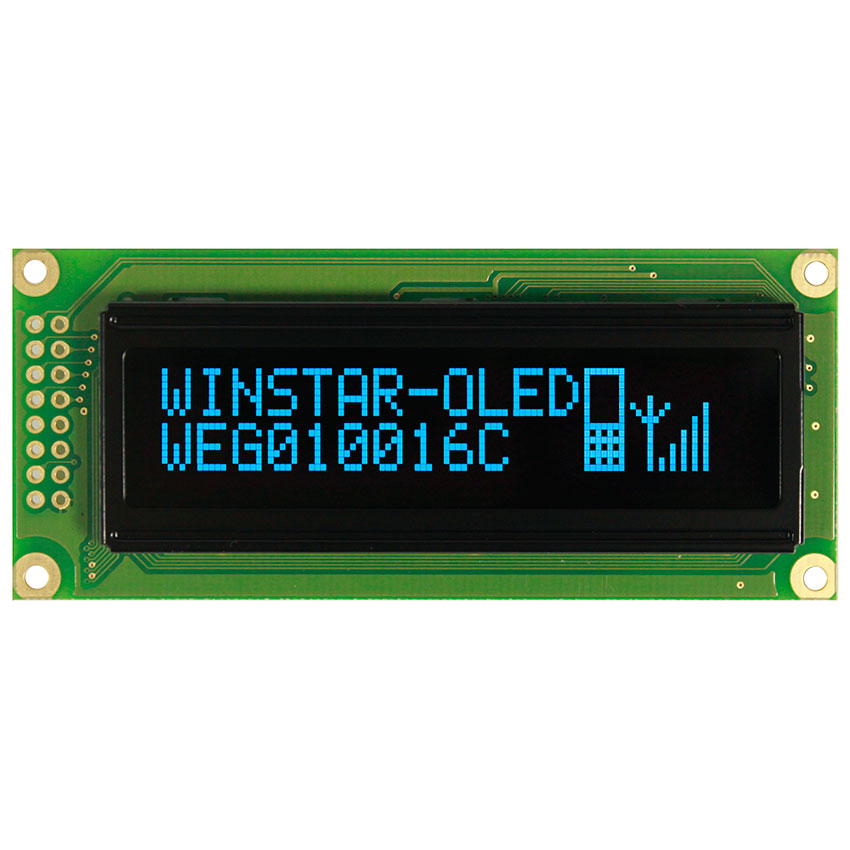

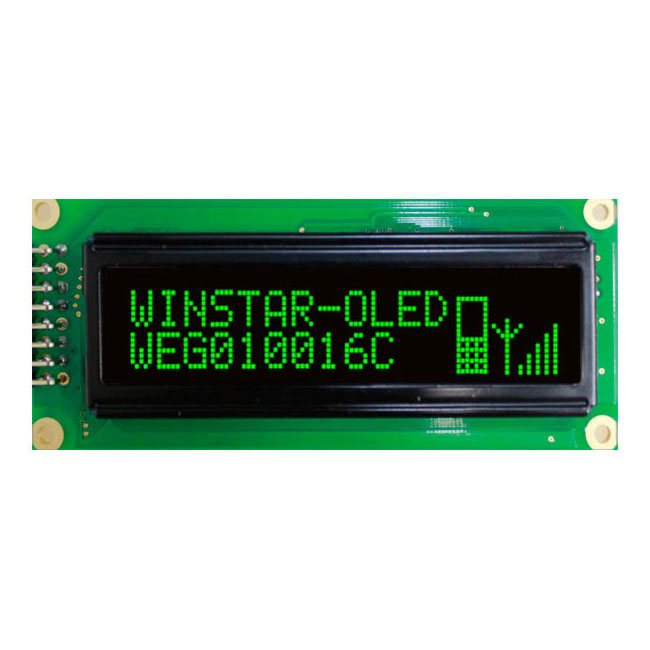

華凌光電 WEG010016C 型號尺寸為2.4吋OLED 顯示器繪圖型模組，解析度為100 x 16 pixels。此型號OLED模組輕薄、低功耗，具有多種介面可供選擇，模組預設interface為6800亦可使用8080或SPI。此型號為COB OLED結構，產品優點是因模組上帶有PCB版，所以比較容易固定在客戶的設備或是產品上。

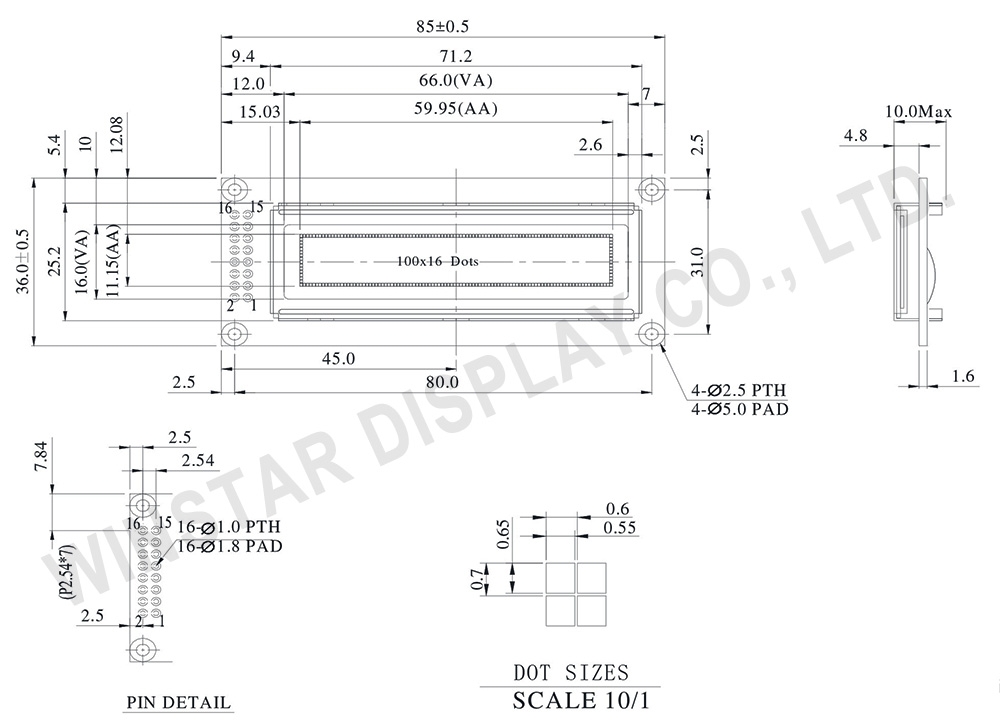

規格圖
Data source ref: WEG010016CLPP5N00100
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣(解析度) | 100×16 Dots | － |
| 模組尺寸 | 85.0 × 36.0 × 10.0(MAX) | mm |
| 檢視區域 | 66.0 × 16.0 | mm |
| 有效區域 | 59.95 × 11.15 | mm |
| 點大小 | 0.55 ×0.65 | mm |
| 點間距 | 0.60 × 0.70 | mm |
| 面板類型 | OLED, 單色 | |
| 驅動方式 | 1/16 | |
| IC | WS0010-TX | |
| 介面 | 6800, 可選 8080, SPI | |
| 對角線尺寸 | 2.4 吋 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TST | -40 | +85 | °C |
| 邏輯電源電壓 | VDD-VSS | -0.3 | 5.3 | V |
電氣特性
DC 電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 輸入高電壓 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低電壓 | VIL | － | GND | － | 0.2xVDD | V |
| 輸出高電壓 | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 輸出低電壓 | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | IDD | VDD=5V | － | 45 | 67.5 | mA |
Pin功能定義
| Pin No. | 符號 | Level | 功能說明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | － |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | － |
| 16 | NC | － | － |
