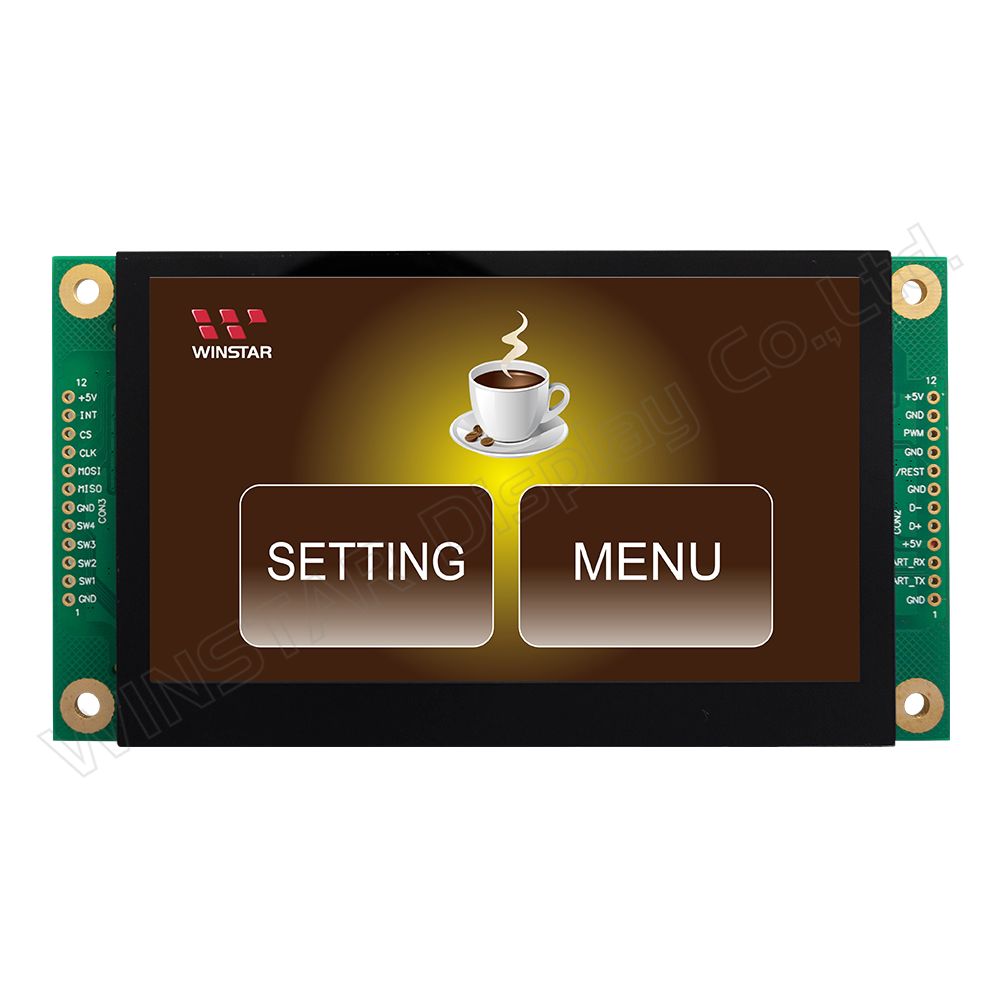

4.3吋 UART TFT ,480×272 顯示器搭載電容式觸控面板
型號 WL0F00043000UGFAAEA00
►TFT尺寸: 4.3吋
►TFT解析度: 480×272 dots
►TFT視角: 12H
►TFT觸控面板: 投射電容式觸控面板(PCAP)
►TFT型號: WF43UTIAEDNGB#
►通訊協定: customized UART
►亮度(cd/m²): 480
產品敘述
WL0F00043000UGFAAEA00是一款4.3吋F系列入門級UART TFT顯示器，這款產品採用華凌標準品：WF43UTIAEDNGB (搭載電容式觸控面板)。
WL0F00043000UGFAAEA00顯示器定義為從設備(Slave Device)，受控於主機(Master Device)的指令，顯示畫面及回報觸控螢幕狀態。
►前往Clever System 操作指南
規格圖
產品規格
規格說明
一般規格
| 項目 | 標準值 | 單位 |
|---|---|---|
| 工作電壓 | 5 | Vdc |
| 通訊協定 | UART | N/A |
| MCU | ITE9866 | N/A |
| 快閃記憶體容量 | 16 | MB |
| SDRAM Frequency | 16MB/ 360MHz | |
| 對角線尺寸 | 4.3 | inch |
| 點陣/解析度 | 480 x RGBx272(TFT) | dot |
| 模組尺寸 | 125.5(W)*67.2(H)*9.35(D) | mm |
| 有效區域 (AA) | 95.04 x 53.856 | mm |
| 點(像素)間距 | 0.066 x 0.198 | mm |
| 亮度 | 400min, 480typ | cd/m2 |
| LCD 類型 | TFT,全透 | |
| 視角 | 12 點鐘方向 | |
| 長寬比 | 16:9 | |
| 觸控面板 | 投射電容式觸控面板(PCAP) | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VCC | 4.5 | 5- | 5.5 | V |
| 電源電流 | ICC | - | 340 | mA |

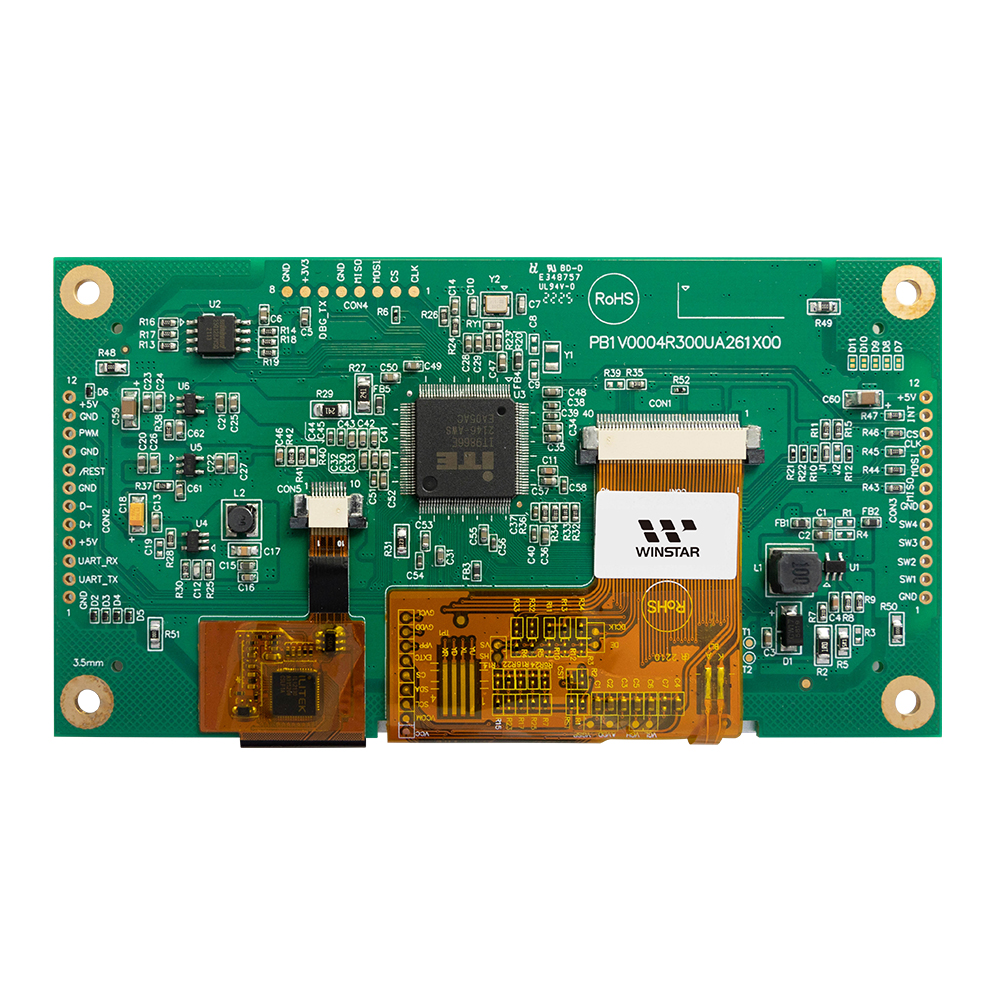

Bom
| 項目 | 說明 |
|---|---|
| LCM | WF43UTIAEDNGB# |
| PCBA | SV10004R300UA00N0100 |
Pin功能定義
CON2 定義:
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | UART_TX | UART TX |
| 3 | UART_RX | UART RX |
| 4 | +5V | Power supply 5V |
| 5 | D+ | USB Data+ |
| 6 | D- | USB Data- |
| 7 | GND | Power Ground |
| 8 | /REST | Reset (active Low) |
| 9 | GND | Power Ground |
| 10 | PWM | Pulse width modulation |
| 11 | GND | Power Ground |
| 12 | +5V | Power supply : 5V |
CON3 定義:
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | Power Ground |
| 2 | SW1 | Switch ( active low) |
| 3 | SW2 | Switch ( active low) |
| 4 | SW3 | Switch ( active low) |
| 5 | SW4 | Switch ( active low) |
| 6 | GND | Power Ground |
| 7 | NC | Reserved |
| 8 | NC | Reserved |
| 9 | NC | Reserved |
| 10 | NC | Reserved |
| 11 | INT | Interrupt output for CTP or external switch |
| 12 | +5V | Power supply : 5V |
