首頁 產品介紹 智慧型顯示器 入門級 UART TFT 模組 WL0F00050000FGFAAEA00

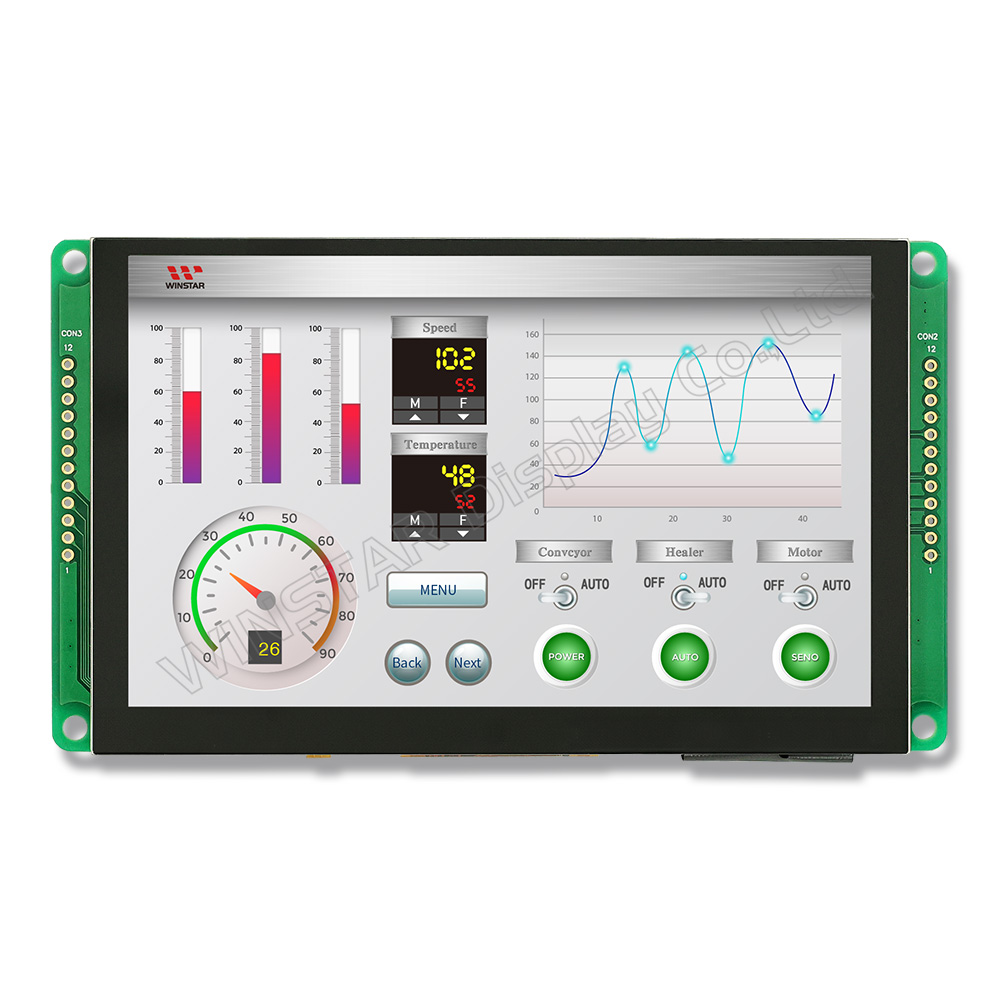

5吋 入門級 電容式觸控面板 UART TFT LCD 模組

型號 WL0F00050000FGFAAEA00

►TFT尺寸: 5吋
►TFT解析度: 800×480 dots
►TFT視角: IPS
►通訊介面: UART
►通訊協定: customized UART
►觸控面板: 投射電容式觸控面板(PCAP)
►亮度(cd/m²): 400

產品敘述

WL0F00050000FGFAAEA00 是一款 5 吋 TFT 顯示器系列,屬於入門級 UART TFT 顯示器。此型號整合了標準的 5 吋 TFT 模組 WF50FTWAGDNG0。WL0F00050000FGFAAEA00 定義為從設備(Slave Device),受控於主機(Master Device)的指令,顯示畫面及回報觸控螢幕狀態。

以下是主要特點:

  • DC 5V 工作電壓。
  • 內建 16MB 快閃記憶體。
  • UART 介面,支援customized UART協議,預設波特率為 19200 bit/Sec。

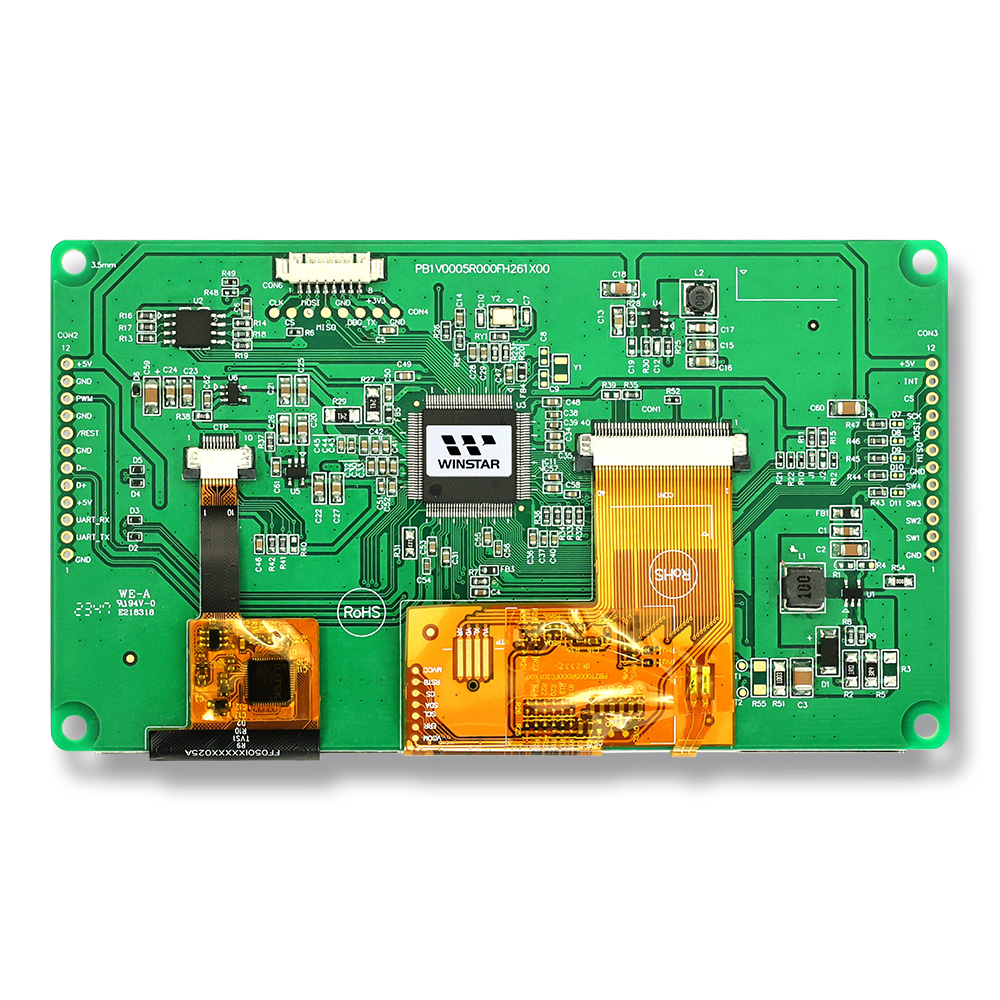

  • 一體化系統:內建控制板,包含微控制器及外部快閃記憶體,位於 TFT 面板背後,可直接驅動 TFT 顯示器、背光及觸摸面板。
  • 便捷的韌體升級功能:可通過加載加密狗在線上升級至最新版本。
  • 減少編碼過程:編程與測試過程可通過我們的軟體應用程式「Clever System User API」進行。
  • 減少 I/O 埠:使用 UART 介面直接驅動 TFT 顯示器,並且包含適用的 USB 轉接器。

前往Clever System 操作指南
聯繫我們下載 WINSTAR Clever System 用戶 API

WL0F00050000FGFAAEA00

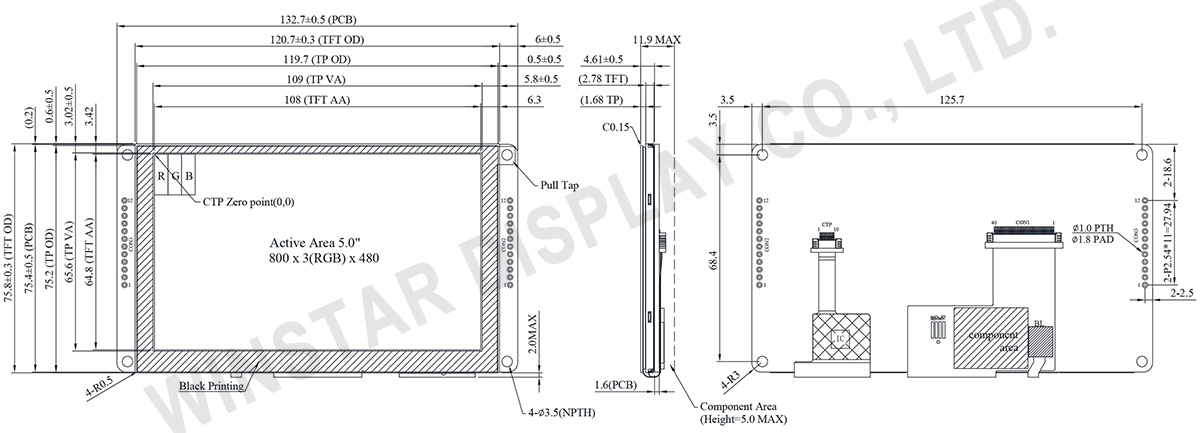

規格圖

5-Inch Entry Level UART TFT Display with Projected Capacitive Touchscreen - WL0F00050000FGFAAEA00

產品規格

規格說明

項目 標準值 單位
工作電壓 5 Vdc
通訊介面 UART /19200 N/A
MCU IT9866 /360MHz N/A
快閃記憶體容量 16 MB
SDRAM頻率 64MB/ 360MHz
對角線尺寸 5.0
點陣/解析度 800 × 3(RGB) × 480 dot
模組尺寸 132.7(W) × 75.8(H) × 11.9(D) mm
有效區域 (AA) 108(W) × 64.8 (H) mm
點(像素)間距 0.135(W) × 0.135(H) mm
亮度 300min, 400typ cd/m2
LCD 類型 TFT,全透
視角 80/80/80/80 (IPS)
長寬比 5:3
觸控面板 投射電容式觸控面板(PCAP)
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -30 +80
儲存溫度 TST -30 +80

電氣特性

項目 符號 最小值 典型值 最大值 單位
電源電壓 VCC 4.5 5 5.5 V
電源電流 ICC - 455   mA

Bom

項目 說明
LCM WF50FTWAGDNG0#
PCBA SV10005R000FH00N0100

Pin功能定義

CON2 定義:

Pin 符號 功能說明
1 GND Power Ground
2 UART_TX UART TX
3 UART_RX UART RX
4 +5V Power supply 5V
5 D+ USB Data+
6 D- USB Data-
7 GND Power Ground
8 /REST Reset (active Low)
9 GND Power Ground
10 PWM Pulse width modulation
11 GND Power Ground
12 +5V Power supply : 5V


CON3 定義:

Pin 符號 功能說明
1 GND Power Ground
2 SW1 Switch ( active low)
3 SW2 Switch ( active low)
4 SW3 Switch ( active low)
5 SW4 Switch ( active low)
6 GND Power Ground
7 NC Reserved
8 NC Reserved
9 NC Reserved
10 NC Reserved
11 INT Interrupt output for CTP or external switch
12 +5V Power supply : 5V
